Saramonic SR-AX101 - 2 kanalli XLR Audio Adapter qo'llanmasi
-
1
MAHSULOT BILAN TANISHUV
- 1.1 Umumiy ma'lumotlar
- 1.2 Mahsulot tuzilishi
-
1.3
Asosiy xususiyatlar
- 1.3.1 Kirishlar
- 1.3.2 Chiqish
- 1.3.3 Ikkilik trimni boshqarish tugmalari
- 1.3.4 Mono / Stereo kaliti
- 1.3.5 LINE / MIC kalitlari
- 1.3.6 GND1/GND2 Yer kaliti
- 1.3.7 Tripod uyasi bo'lgan plastik shassi
- 1.3.8 Passiv kontaktlarning zanglashiga olib kelishi shovqinsiz qiladi
- 1.3.9 Quvvat yoki batareyalar kerak emas
- 1.3.10 O'rnatish va ishlatish oson
- 1.4 Texnik xususiyatlar
- 2 Tez boshlash qo'llanmasi
- 3 Manbalar
- 4 Qo'llanmani yuklab olish
- 5 Boshqa tillarda
MAHSULOT BILAN TANISHUV

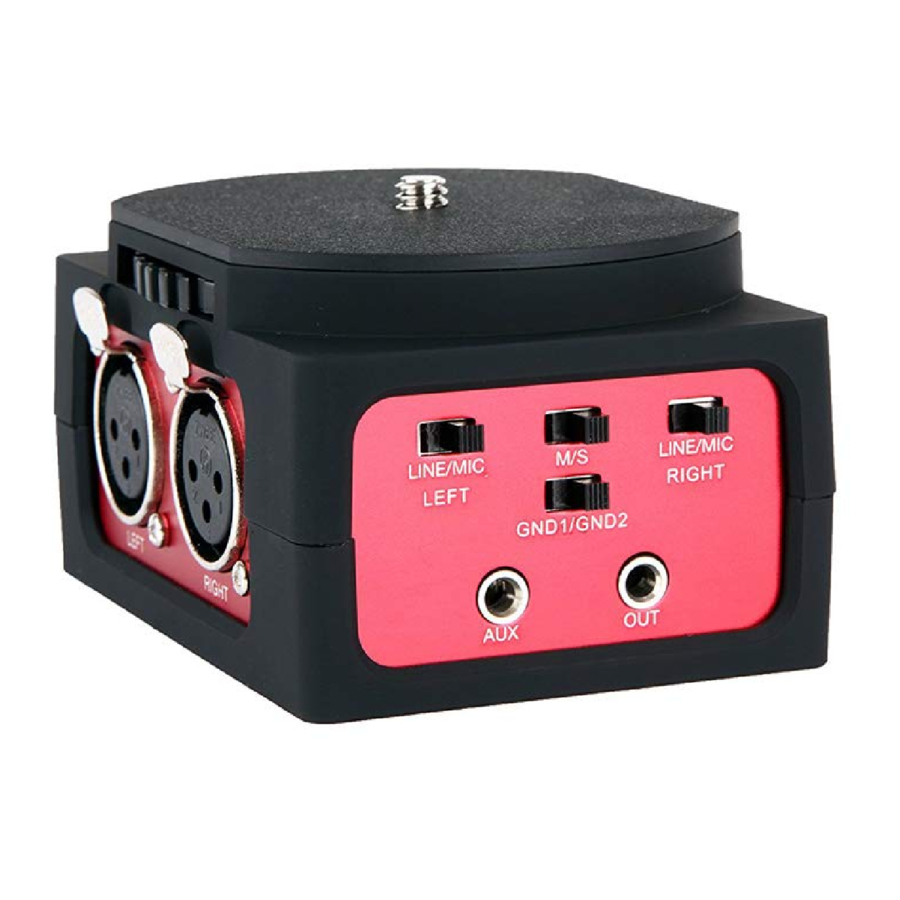

SARAMONIC SR-AX101 - bu o'rnatilgan mikrofon uyasi bo'lgan har qanday ixcham kamkorder yoki DSLR kamera uchun ideal bo'lgan 2 kanalli XLR audio adapteri. U sizga 3,5 mm (1/8") audio kirishi bo'lgan kamkorderga XLR chiqishlaridan professional audio olish imkonini beradi.
Umumiy ma'lumotlar
SARAMONIC SR-AX101 - bu o'rnatilgan mikrofon uyasi bo'lgan har qanday ixcham kamkorder yoki DSLR kamera uchun ideal bo'lgan 2 kanalli XLR audio adapteri. Ushbu adapter orqali kameraga muvozanatli XLR mikrofonlari, simsiz mikrofonlar, tashqi audio mikserlar, preamplifikatorlar va boshqalar kabi turli xil audio qurilmalarni ulash mumkin.
SR-AX101 sizga 3,5 mm (1/8") audio kirishi bo'lgan kameraga XLR chiqishlaridan professional audio olish imkonini beradi. Passiv ishlash sizga juda keng dinamik diapazon bilan ajoyib ovoz sifatini taqdim etadi va batareyalar yoki quvvat manbai kerak emas.
SR-AX101 o'rnatish va ishlatish oson. Har bir kanal uchun trimni boshqarish tugmalari yordamida siz yozib olish darajasini sozlashingiz mumkin. Bu sizning kamkorderingizga ajoyib audio qo'shishning ixcham va tejamkor usuli.
Mahsulot tuzilishi
Asosiy xususiyatlar
Kirishlar
- Bitta 1/8" (3,5 mm) yordamchi mini-jek kirishi
- Ikkita muvozanatli XLR kirishi
Eslatma: AUX kirishi 3,5 mm chiqishi bo'lgan simsiz qurilmalarni ulash uchun ideal. U signalni o'ng kanalga yuborganligi sababli, AUX kirishidan foydalanganda o'ng XLR kirishidan foydalanmang.
Chiqish
- Bitta stereo 1/8" (3,5 mm) mini-jek chiqishi
Ikkilik trimni boshqarish tugmalari
- Har bir kanalning signalini optimal yozib olish darajasiga sozlang
Mono / Stereo kaliti
- Mono yoki stereo chiqish rejimini tanlang
Mono rejimi bitta mono mikrofonni yozib olish uchun mo'ljallangan. U mono audio signalni har bir kanalga yuborishi va stereo audio signalni chiqarishi mumkin. Stereo rejimi ikki kanalli yozuv uchun mo'ljallangan, u ikkita alohida audio kanalini ta'minlaydi.
LINE / MIC kalitlari
- LINE yoki MIC darajalarini tanlang
MIC darajasi mikrofonlar yoki simsiz tizim uchun mo'ljallangan.
LINE darajasi mikserlar va chiziqli darajadagi chiqishi bo'lgan boshqa audio qurilmalar uchun mo'ljallangan.
LINE/MIC kalitini LINE ga o'rnating, signalni taxminan 40 dB ga susaytirish uchun
GND1/GND2 Yer kaliti
- Eng yaxshi ovozni olish uchun yer humi va shovqinni yo'q qiling
GND1: Chiqish signalining yerini kirish signalining yeridan ajrating. Kirish signalining shovqini chiqish signaliga o'tishiga yo'l qo'ymaslik uchun. Bu shovqin odatda AC quvvati, masalan, AC quvvat adapteri bo'lgan mikser tufayli yuzaga keladi.
GND2: Chiqish signalining yerini kirish signalining yeriga ulang.
Tripod uyasi bo'lgan plastik shassi
Passiv kontaktlarning zanglashiga olib kelishi shovqinsiz qiladi
Quvvat yoki batareyalar kerak emas
O'rnatish va ishlatish oson
Texnik xususiyatlar
| Kirish darajasi | MIC -35 dBu LINE -10 - +4 dBu |
| Chiqish darajasi | Umumiy mikrofon darajalari |
| Chastota javobi | 10Hz dan 100kHz gacha (+/-1,5 dB) |
| O'lchamlar | 87 (L) x 80(W) x 52(H) mm |
| Og'irligi | 191g (6.7oz.) |
Tez boshlash qo'llanmasi
- SR-AX101 ni kameraning tagiga mahkamlang. Adapterni kamera bilan mahkamlash uchun soat miliga teskari aylantiring. Adapterni adapterning pastki qismidagi tripod uyasi bilan tripodga o'rnating.
- Ta'minlangan signal uzatish liniyasini adapterning chiqish uyasidan (OUT) kameraning MIC kirishiga ulang. Agar kamerada MIC / Line kaliti bo'lsa, uni MIC ga tanlang.
Eslatma: Iloji bo'lsa, kamerangizning AGC funksiyasini o'chiring. - Muvozanatli XLR mikrofonlarini, simsiz mikrofonlarni yoki boshqa audio manbalarni SR-AX101 dagi CHAP va O'NG XLR yoki AUX kirishlariga ulang.
- LINE/MIC kalitini o'rnating.
Mikrofonlar va simsiz tizimlardan foydalanganda, mikrofon uchun MIC ga o'rnating.
Boshqa audio qurilmalardan foydalanganda, Line uchun LINE ga o'rnating. - M/S kalitini o'rnating.
Bitta kanaldan foydalanganda, mono uchun M ga o'tkazing. Ikki kanaldan foydalanganda, stereo uchun S ga o'tkazing. - GND1/GND2 kalitini o'rnating
Yer kalitini dastlab GND1 ga o'rnating. Yozib olayotganda, agar yer halqasidan g'alati shovqinlar bo'lsa, uni GND2 ga o'tkazishingiz mumkin. Iltimos, uni yaxshiroq ovoz sifati bilan yon tomonga moslashuvchan tarzda o'tkazing.
- Har qanday buzilish bo'lsa, dastlab CHAP va O'NG trimni boshqaruvlarini to'liq soat yo'nalishi bo'yicha o'rnating. Sinov yozuvida siz optimal signal darajasini olish uchun tugmalarni moslashuvchan tarzda sozlashingiz mumkin.
- Agar kamerangizda naushnik uyasi bo'lsa, audioni kuzatish uchun kameradagi naushnik terminaliga naushnik ulashingiz mumkin. Iltimos, ikkala kanal ham eshitilishiga ishonch hosil qiling va har qanday buzilish bo'lsa, trimni boshqaruvlarini sozlang.
MUALLIFLIK HUQUQI 2011-2021 SARAMONIC INTERNATIONAL
DSQN brendi
Veb-sayt: www.saramonic.com
Elektron pochta: info@saramonic.com
Manbalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
Saramonic SR-AX101 - 2 kanalli XLR Audio Adapter qo'llanmasi ni yuklab olish
