ÜRÜN TANITIMI

SARAMONIC SR-AX101, dahili mikrofon girişine sahip herhangi bir kompakt video kamera veya DSLR fotoğraf makinesi için ideal olan 2 kanallı bir XLR ses adaptörüdür. 3,5 mm (1/8") ses girişine sahip bir video kameraya XLR çıkışlarından profesyonel ses almanızı sağlar.

Genel Tanıtımlar

SARAMONIC SR-AX101, dahili mikrofon girişine sahip herhangi bir kompakt video kamera veya DSLR fotoğraf makinesi için ideal olan 2 kanallı bir XLR ses adaptörüdür. Dengeli XLR mikrofonlar, kablosuz mikrofonlar, harici ses mikserleri, preamplifikatörler ve daha fazlası gibi çok çeşitli ses cihazları bu adaptör aracılığıyla kameraya bağlanabilir.
SR-AX101, 3,5 mm (1/8") ses girişine sahip bir kameraya XLR çıkışlarından profesyonel ses almanızı sağlar. Pasif çalışma, son derece geniş bir dinamik aralıkla mükemmel ses kalitesi sağlar ve pil veya güç kaynağına ihtiyaç duyulmaz.
SR-AX101'in kurulumu ve kullanımı kolaydır. Her kanal için kırpma kontrol düğmeleriyle kayıt seviyelerini ayarlayabilirsiniz. Video kameranıza mükemmel ses eklemenin kompakt ve ekonomik bir yoludur.

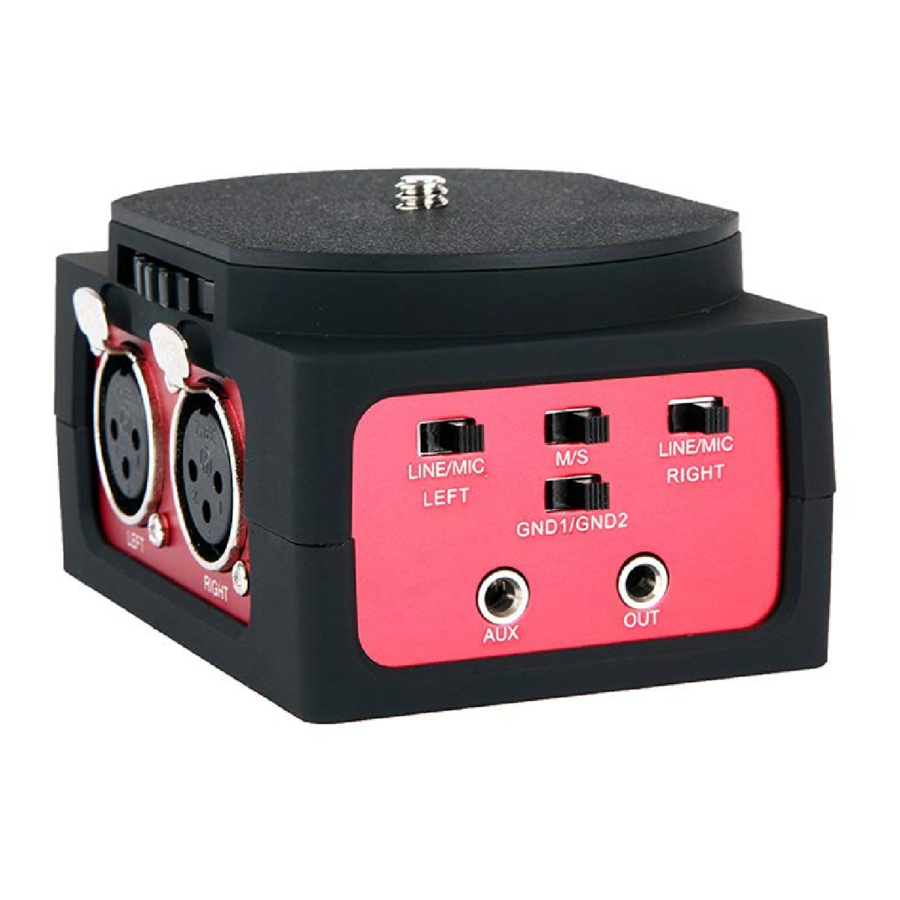

Ürün Yapısı

Öne Çıkanlar

Girişler

Bir adet 1/8" (3,5 mm) Yardımcı Mini-Jack Girişi
İki adet dengeli XLR girişi

Not: AUX Girişi, 3,5 mm çıkışlı kablosuz cihazları bağlamak için idealdir. Sinyali sağ kanala gönderdiği için, AUX Girişini kullanırken lütfen sağ XLR Girişini kullanmayın.

Çıkış

Bir adet stereo 1/8" (3,5 mm) Mini-Jack çıkışı

Çift Kırpma Kontrol Düğmesi

Her kanalın sinyalini optimum kayıt seviyelerine ayarlayın

Mono /Stereo Anahtarı

Mono veya stereo çıkış modunu seçin
Mono modu, tek bir mono mikrofon kaydı içindir. Mono ses sinyalini her kanala gönderebilir ve stereo ses sinyali çıkarabilir. Stereo modu, iki kanallı kayıt içindir, iki ayrı ses kanalı sağlar.

LINE / MIC Anahtarları

LINE veya MIC seviyelerini seçin
MIC seviyesi, mikrofonlar veya kablosuz sistem içindir.
LINE seviyesi, mikserler ve hat seviyesi çıkışlı diğer ses cihazları içindir.
Sinyali yaklaşık 40dB zayıflatmak için LINE/MIC anahtarını LINE konumuna getirin

GND1/GND2 Topraklama Anahtarı

En iyi sesi elde etmek için toprak uğultusunu ve gürültüsünü ortadan kaldırın
GND1: Çıkış sinyali toprağını giriş sinyali toprağından ayırın. Giriş sinyalinin gürültüsünün çıkış sinyaline geçmesini önlemek için. Bu gürültü genellikle AC gücünden, örneğin AC güç adaptörlü mikserden kaynaklanır.
GND2: Çıkış sinyali toprağını giriş sinyali toprağına bağlayın.

Tripod Soketli Plastik Şasi

Pasif Devre Gürültüsüz Hale Getirir

Güç veya Pile Gerek Yoktur

Kurulumu ve Kullanımı Kolaydır

Özellikler

Giriş Seviyesi	MIC -35 dBu LINE -10 - +4 dBu
Çıkış Seviyesi	Genel Mikrofon Seviyeleri
Frekans Tepkisi	10Hz - 100kHz (+/-1.5 dB)
Boyutlar	87 (U) x 80(G) x 52(Y) mm
Ağırlık	191g (6.7oz.)

Hızlı Başlangıç Kılavuzu

SR-AX101'i kameranın tabanına takın. Adaptörü kamerayla sıkmak için saat yönünün tersine çevirin. Adaptörü, adaptörün altındaki tripod soketiyle bir tripoda monte edin.
Birlikte verilen sinyal iletim hattını adaptörün çıkış jakından (OUT) kameranın MIC girişine bağlayın. Kamerada bir MIC / Line anahtarı varsa, MIC olarak seçin.
Not: Mümkünse lütfen kameranızın AGC işlevini kapatın.
Dengeli XLR mikrofonları, kablosuz mikrofonları veya diğer ses kaynaklarını SR-AX101 üzerindeki SOL ve SAĞ XLR veya AUX girişlerine bağlayın.
LINE/MIC anahtarını ayarlayın.
Mikrofon ve kablosuz sistemler kullanırken, mikrofon için MIC olarak ayarlayın.
Diğer ses cihazlarını kullanırken, Hat için LINE olarak ayarlayın.
M/S anahtarını ayarlayın.
Tek kanal kullanırken, mono için M'ye geçin. İki kanal kullanırken, stereo için S'ye geçin.
GND1/GND2 anahtarını ayarlayın
Topraklama anahtarını başlangıçta GND1'e ayarlayın. Kayıt sırasında toprak döngüsünden kaynaklanan bazı garip gürültüler varsa, GND2'ye geçirebilirsiniz. Lütfen daha iyi ses kalitesine sahip tarafa esnek bir şekilde geçin.

Herhangi bir bozulma durumunda, başlangıçta SOL ve SAĞ kırpma kontrollerini tamamen saat yönünde ayarlamalısınız. Test kaydı yaparken, optimum sinyal seviyelerini elde etmek için düğmeleri esnek bir şekilde ayarlayabilirsiniz.
Kameranızda bir kulaklık girişi varsa, sesi izlemek için kameradaki kulaklık terminaline bir kulaklık takabilirsiniz. Her iki kanalın da duyulabildiğinden emin olun ve herhangi bir bozulma varsa kırpma kontrollerini ayarlayın.
