Saramonic SR-AX101 - 2-арналы XLR аудио адаптерінің нұсқаулығы

ӨНІММЕН ТАНЫСТЫРУ

SARAMONIC SR-AX101 - бұл кіріктірілген микрофон ұясы бар кез келген ықшам бейнекамера немесе DSLR камера үшін өте қолайлы 2-арналы XLR аудио адаптері. Ол 3,5 мм (1/8") аудио кірісі бар бейнекамераға XLR шығыстарынан кәсіби аудио алуға мүмкіндік береді.

Жалпы таныстыру

SARAMONIC SR-AX101 - бұл кіріктірілген микрофон ұясы бар кез келген ықшам бейнекамера немесе DSLR камера үшін өте қолайлы 2-арналы XLR аудио адаптері. Теңдестірілген XLR микрофондары, сымсыз микрофондар, сыртқы аудио микшерлері, алдын ала күшейткіштер және т.б. сияқты әртүрлі аудио құрылғыларды осы адаптер арқылы камераға қосуға болады.
SR-AX101 3,5 мм (1/8") аудио кірісі бар камераға XLR шығыстарынан кәсіби аудио алуға мүмкіндік береді. Пассивті жұмыс сізге өте кең динамикалық диапазоны бар керемет дыбыс сапасын береді және батареялар немесе қуат көзі қажет емес.
SR-AX101 орнату және пайдалану оңай. Әрбір арна үшін реттеу тұтқаларының көмегімен жазу деңгейлерін реттеуге болады. Бұл сіздің бейнекамераңызға керемет аудио қосудың ықшам және үнемді тәсілі.

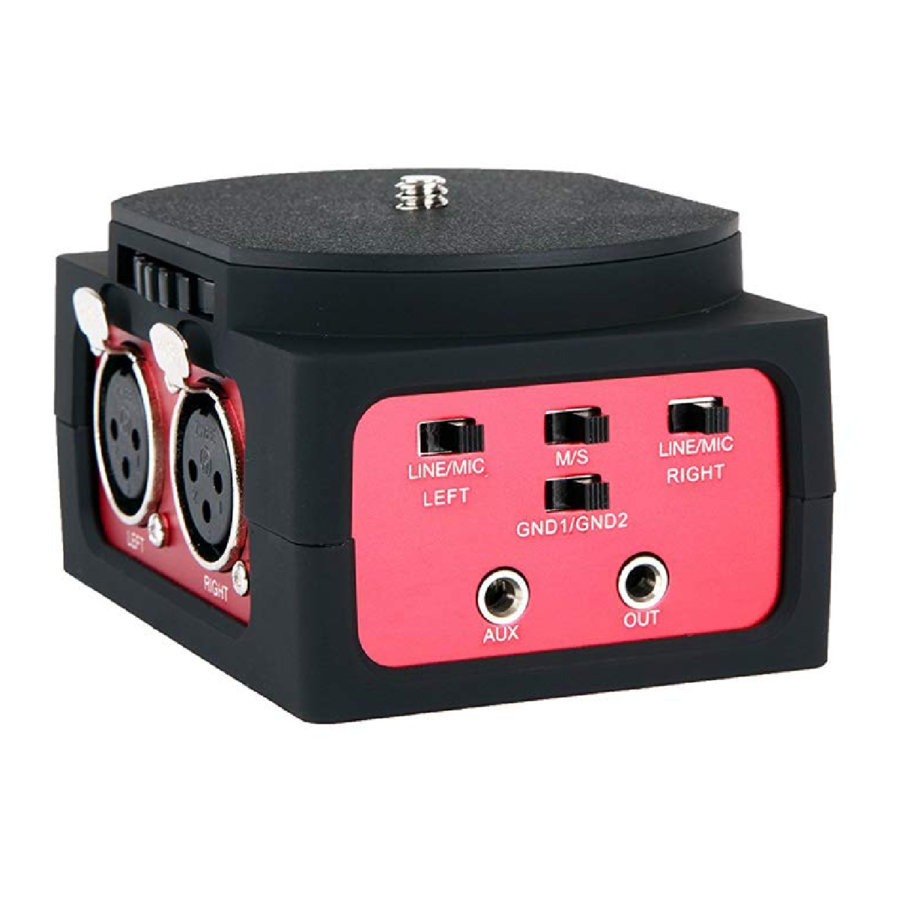

Өнім құрылымы

Ерекшеліктері

Кірістер

• Бір 1/8" (3,5 мм) қосымша Mini-Jack кірісі
• Екі теңдестірілген XLR кірісі

Ескертпе: AUX кірісі 3,5 мм шығысы бар сымсыз құрылғыларды қосу үшін өте қолайлы. Ол сигналды оң жақ арнаға жіберетіндіктен, AUX кірісін пайдалану кезінде оң жақ XLR кірісін пайдаланбаңыз.

Шығыс

• Бір стерео 1/8" (3,5 мм) Mini-Jack шығысы

Қос реттеу тұтқалары

• Әр арнаның сигналын оңтайлы жазу деңгейіне реттеңіз

Mono /Stereo қосқышы

• Моно немесе стерео шығыс режимін таңдаңыз
  Моно режимі бір моно микрофонды жазуға арналған. Ол моно аудио сигналын әр арнаға жіберіп, стерео аудио сигналын шығара алады. Стерео режимі екі арнаны жазуға арналған, ол екі бөлек аудио арнасын қамтамасыз етеді.

LINE / MIC қосқыштары

• LINE немесе MIC деңгейлерін таңдаңыз
  MIC деңгейі микрофондар немесе сымсыз жүйе үшін.
  LINE деңгейі микшерлер мен желілік деңгейлі шығысы бар басқа аудио құрылғылар үшін.
  LINE/MIC қосқышын LINE күйіне қою сигналды шамамен 40 дБ-ге әлсіретеді

GND1/GND2 жерге тұйықтау қосқышы

• Ең жақсы дыбысты алу үшін жердің дірілін және шуын жойыңыз
  GND1: Шығыс сигналының жерін кіріс сигналының жерінен бөліңіз. Кіріс сигналының шуының шығыс сигналына өтуін болдырмау үшін. Бұл шу әдетте айнымалы ток қуатынан, мысалы, айнымалы ток адаптері бар микшерден туындайды.
  GND2: Шығыс сигналының жерін кіріс сигналының жеріне қосыңыз.

Штатив ұясы бар пластикалық корпус

Пассивті тізбек оны шусыз етеді

Қуат немесе батареялар қажет емес

Орнату және пайдалану оңай

Техникалық сипаттамалар

Жылдам бастау нұсқаулығы

1. SR-AX101 құрылғысын камераның түбіне бекітіңіз. Адаптерді камерамен қатайту үшін сағат тіліне қарсы бұраңыз. Адаптерді адаптердің төменгі жағындағы штатив ұясы арқылы штативке орнатыңыз.
2. Жеткізілген сигнал беру желісін адаптердің шығыс ұясынан (OUT) камераның MIC кірісіне қосыңыз. Камерада MIC / Line қосқышы болса, оны MIC күйіне таңдаңыз.
   Ескертпе: Мүмкін болса, камераңыздың AGC функциясын өшіріңіз.
3. Теңдестірілген XLR микрофондарын, сымсыз микрофондарды немесе басқа аудио көздерін SR-AX101 құрылғысындағы LEFT және RIGHT XLR немесе AUX кірістеріне қосыңыз.
4. LINE/MIC қосқышын орнатыңыз.
   Микрофондар мен сымсыз жүйелерді пайдаланғанда, микрофон үшін MIC күйіне орнатыңыз.
   Басқа аудио құрылғыларды пайдаланғанда, желі үшін LINE күйіне орнатыңыз.
5. M/S қосқышын орнатыңыз.
   Бір арнаны пайдаланғанда, моно үшін M күйіне ауыстырыңыз. Екі арнаны пайдаланғанда, стерео үшін S күйіне ауыстырыңыз.
6. GND1/GND2 қосқышын орнатыңыз
   Жерге тұйықтау қосқышын бастапқыда GND1 күйіне орнатыңыз. Жазу кезінде жер контурынан біртүрлі шулар болса, оны GND2 күйіне ауыстыруға болады. Оны жақсырақ дыбыс сапасы бар жаққа икемді түрде ауыстырыңыз.

7. Кез келген бұрмалану жағдайында, алдымен LEFT және RIGHT реттеулерін толығымен сағат тілімен бағыттас етіп орнату керек. Сынақ жазу кезінде оңтайлы сигнал деңгейлерін алу үшін тұтқаларды икемді түрде реттеуге болады.
8. Егер камераңызда құлаққап ұясы болса, аудионы бақылау үшін камерадағы құлаққап терминалына құлаққапты қосуға болады. Екі арнаның да естілетініне көз жеткізіңіз және кез келген бұрмалану болса, реттеуді реттеңіз.
