Saramonic SR-AX101 - 2 kanalų XLR garso adapterio vadovas

PRODUKTO PRISTATYMAS

SARAMONIC SR-AX101 yra 2 kanalų XLR garso adapteris, idealiai tinkantis bet kokiai kompaktiškai vaizdo kamerai ar DSLR fotoaparatui su įmontuotu mikrofono lizdu. Jis leidžia įrašyti profesionalų garsą iš XLR išėjimų į vaizdo kamerą, turinčią 3,5 mm (1/8") garso įvestį.

Bendri pristatymai

SARAMONIC SR-AX101 yra 2 kanalų XLR garso adapteris, idealiai tinkantis bet kokiai kompaktiškai vaizdo kamerai ar DSLR fotoaparatui su įmontuotu mikrofono lizdu. Per šį adapterį prie fotoaparato galima prijungti įvairius garso įrenginius, tokius kaip subalansuoti XLR mikrofonai, belaidžiai mikrofonai, išoriniai garso mikšeriai, priešstiprintuviai ir kt.
SR-AX101 leidžia įrašyti profesionalų garsą iš XLR išėjimų į fotoaparatą, turintį 3,5 mm (1/8") garso įvestį. Pasyvus veikimas užtikrina puikią garso kokybę su itin plačiu dinaminiu diapazonu, nereikia jokių baterijų ar maitinimo šaltinio.
SR-AX101 yra paprastas nustatyti ir naudoti. Su kiekvieno kanalo apipjaustymo valdymo rankenėlėmis galite reguliuoti įrašymo lygius. Tai kompaktiškas ir ekonomiškas būdas pagerinti vaizdo kameros garso kokybę.

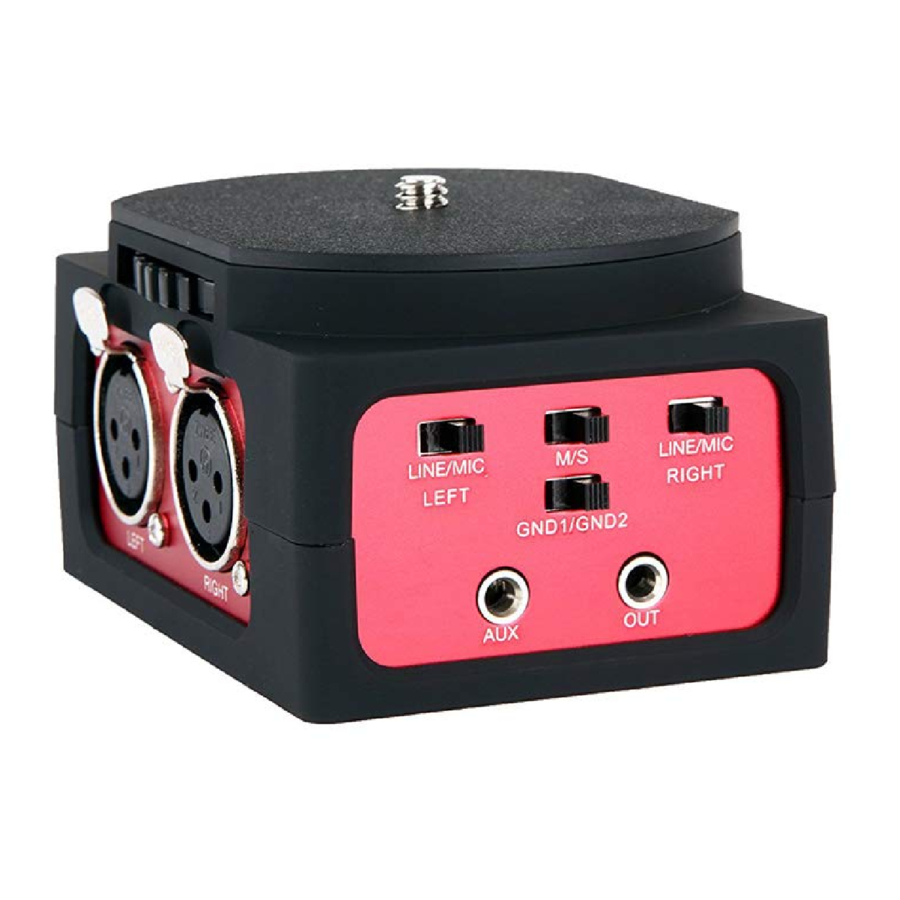

Produkto struktūra

Svarbiausi dalykai

Įėjimai

• Viena 1/8" (3,5 mm) pagalbinė mini lizdo įvestis
• Dvi subalansuotos XLR įvestys

Pastaba: AUX įvestis idealiai tinka belaidžiams įrenginiams su 3,5 mm išvestimi prijungti. Kadangi ji siunčia signalą į dešinįjį kanalą, nenaudokite dešiniosios XLR įvesties, kai naudojate AUX įvestį.

Išvestis

• Viena stereo 1/8" (3,5 mm) mini lizdo išvestis

Dvigubos apipjaustymo valdymo rankenėlės

• Sureguliuokite kiekvieno kanalo signalą iki optimalaus įrašymo lygio

Mono / Stereo jungiklis

• Pasirinkite mono arba stereo išvesties režimą
  Mono režimas skirtas vienam mono mikrofono įrašymui. Jis gali siųsti mono garso signalą į kiekvieną kanalą ir išvesti stereo garso signalą. Stereo režimas skirtas dviejų kanalų įrašymui, jis suteikia du atskirus garso kanalus.

LINE / MIC jungikliai

• Pasirinkite LINE arba MIC lygius
  MIC lygis skirtas mikrofonams arba belaidei sistemai.
  LINE lygis skirtas mikšeriams ir kitiems garso įrenginiams su linijos lygio išvestimi.
  Nustatykite LINE/MIC jungiklį į LINE, kad susilpnintumėte signalą apie 40 dB

GND1/GND2 įžeminimo jungiklis

• Pašalinkite įžeminimo ūžesį ir triukšmą, kad gautumėte geriausią garsą
  GND1: Atskirkite išvesties signalo įžeminimą nuo įvesties signalo įžeminimo. Kad įvesties signalo triukšmas nepatektų į išvesties signalą. Šį triukšmą dažniausiai sukelia kintamosios srovės maitinimas, pavyzdžiui, mikšeris su kintamosios srovės maitinimo adapteriu.
  GND2: Prijunkite išvesties signalo įžeminimą prie įvesties signalo įžeminimo.

Plastikinis korpusas su trikojo lizdu

Pasyvus grandynas užtikrina, kad nėra triukšmo

Nereikia jokio maitinimo ar baterijų

Lengva nustatyti ir naudoti

Specifikacijos

Greitos pradžios vadovas

1. Pritvirtinkite SR-AX101 prie fotoaparato pagrindo. Sukite prieš laikrodžio rodyklę, kad priveržtumėte adapterį prie fotoaparato. Pritvirtinkite adapterį prie trikojo naudodami trikojo lizdą adapterio apačioje.
2. Prijunkite pateiktą signalo perdavimo liniją nuo adapterio išvesties lizdo (OUT) prie fotoaparato MIC įvesties. Jei fotoaparate yra MIC / Line jungiklis, pasirinkite MIC.
   Pastaba: jei įmanoma, išjunkite fotoaparato AGC funkciją.
3. Prijunkite subalansuotus XLR mikrofonus, belaidžius mikrofonus ar kitus garso šaltinius prie LEFT ir RIGHT XLR arba AUX įvesčių SR-AX101.
4. Nustatykite LINE/MIC jungiklį.
   Kai naudojate mikrofonus ir belaidžius sistemas, nustatykite MIC mikrofonui.
   Kai naudojate kitus garso įrenginius, nustatykite LINE linijai.
5. Nustatykite M/S jungiklį.
   Kai naudojate vieną kanalą, perjunkite į M mono režimui. Kai naudojate du kanalus, perjunkite į S stereo režimui.
6. Nustatykite GND1/GND2 jungiklį
   Iš pradžių nustatykite įžeminimo jungiklį į GND1. Įrašant, jei yra keistų triukšmų iš įžeminimo kilpos, galite perjungti jį į GND2. Perjunkite jį lanksčiai į pusę su geresne garso kokybe.

7. Iškilus bet kokiems iškraipymams, iš pradžių turėtumėte visiškai pagal laikrodžio rodyklę nustatyti LEFT ir RIGHT apipjaustymo valdiklius. Bandymo įrašymo metu galite lanksčiai reguliuoti rankenėles, kad gautumėte optimalų signalo lygį.
8. Jei fotoaparatas turi ausinių lizdą, galite įkišti ausines į fotoaparato ausinių terminalą, kad galėtumėte stebėti garsą. Įsitikinkite, kad girdimi abu kanalai, ir sureguliuokite apipjaustymo valdiklius, jei yra kokių nors iškraipymų.
