Manual do Adaptador de Áudio XLR de 2 Canais Saramonic SR-AX104

O SARAMONIC SR-AX104 é um adaptador de áudio XLR de 2 canais com pré-amplificadores e alimentação fantasma, ideal para qualquer câmera DSLR com uma entrada de microfone embutida.

INTRODUÇÃO DO PRODUTO

Introduções Gerais

O SARAMONIC SR-AX104 é um adaptador de áudio XLR de 2 canais com pré-amplificadores e alimentação fantasma, ideal para qualquer câmera DSLR com uma entrada de microfone embutida. Uma ampla variedade de dispositivos de áudio, como microfones condensadores profissionais, microfones sem fio, mixers de áudio externos, placas de som e muito mais, pode ser conectada à câmera através deste adaptador.

O SR-AX104 facilita muito o seu trabalho de gravação. O medidor de nível permite verificar os níveis de entrada adequados em tempo real, o sinal de saída pode ser ajustado pelos controles de nível para uma gravação ideal. O conector de fone permite monitorar o áudio do adaptador durante a gravação ou da câmera durante a reprodução. O recurso de desativação do AGC reduz o ruído durante momentos de gravação silenciosos.

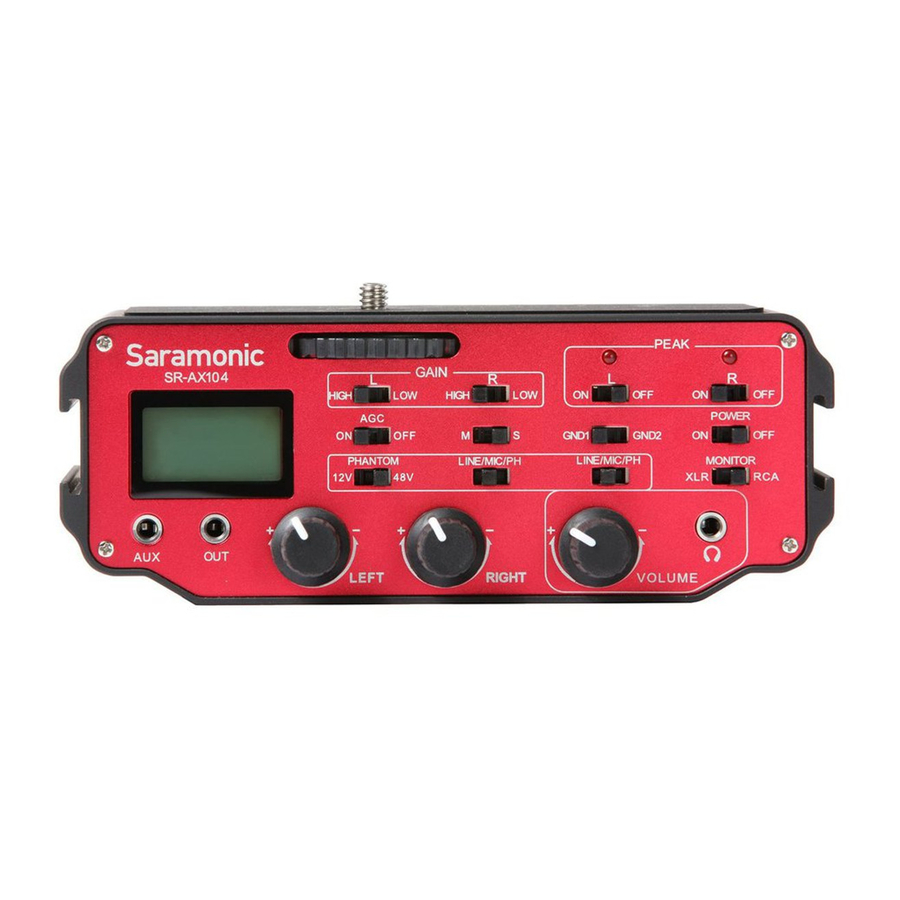

Estrutura do Produto

1. Entradas XLR
   Duas entradas XLR balanceadas
2. Monitor In (Entrada de Monitor)
   Conectores de entrada de monitor para conectar o cabo AV
3. Compartimento da Bateria
   Funciona com uma bateria de 9 volts (não incluída).

Você pode usar uma bateria alcalina ou de lítio para o tipo de operação mais longo.

O adaptador também pode operar sem uma bateria para funções limitadas

4. Medidor de Nível
   Indica o nível de som em dB para cada canal
5. Chaves de Ganho
   Seleciona LOW (BAIXO) para ganho unitário ou HIGH (ALTO) para aumento de +20dB
6. Chaves de Pico
   Liga/desliga os indicadores de sinal LED que piscam em vermelho para sobrecarga
7. AGC ON/OFF (AGC LIGADO/DESLIGADO)
   Gire a chave AGC para ON (LIGADO) para ativar a função AGC da câmera
   Gire a chave AGC para OFF (DESLIGADO) para desativar a função AGC da câmera

Observação: O AGC ON/OFF (AGC LIGADO/DESLIGADO) é aplicado apenas a câmeras com função AGC embutida.

8. Chave M/S
   Seleciona o modo de saída mono ou estéreo
   O modo mono é para gravação de um microfone mono. Ele pode enviar o sinal de áudio mono para cada canal e emitir sinal de áudio estéreo.
   O modo estéreo é para gravação de dois canais. Ele fornece dois canais de áudio separados.
9. Chave de Aterramento GND1/GND2
   Elimina o zumbido e o ruído de aterramento para obter o melhor som
   GND1: Separa o aterramento do sinal de saída do aterramento do sinal de entrada. Para evitar que o ruído do sinal de entrada passe para o sinal de saída. Esse ruído geralmente é causado por energia CA, por exemplo, mixer com adaptador de energia CA
   GND2: Conecta o aterramento do sinal de saída ao aterramento do sinal de entrada
10. Chave POWER (LIGAR/DESLIGAR)
    Chave de alimentação principal para o adaptador
11. PH 12V/OFF/48V
    Alimentação fantasma opcional de 12 ou 48 volts para microfones condensadores que exigem alimentação fantasma para operar.

Muitos microfones funcionarão com 12V para economizar energia da bateria.

12. Chaves LINE/MIC/PH
    Seleciona os níveis LINE (LINHA) ou MIC (MICROFONE) ou Phantom (FANTASMA)
    O nível MIC (MICROFONE) é para microfones autoalimentados ou sistema sem fio.
    O nível LINE (LINHA) é para mixers e outros dispositivos de áudio com uma saída de nível de linha, defina a chave para LINE (LINHA) para atenuar o sinal em cerca de 40dB.
    O nível PH (FANTASMA) é para microfones que exigem alimentação fantasma.
13. Chave XLR/RCA
    Selecione XLR para monitorar o áudio dos microfones durante a gravação com fones de ouvido.
    Selecione RCA para monitorar o áudio de reprodução da câmera com fones de ouvido.
14. Entrada Auxiliar
    Entrada mini-jack auxiliar de 1/8" (3,5 mm)
15. Saída de Áudio
    Uma saída mini-jack estéreo de 1/8" (3,5 mm)
16. Knobs de Controle Esquerdo e Direito
    Ajusta o sinal de cada canal para os níveis de gravação ideais
17. Knob de Controle de Volume
    Ajusta o nível de volume do fone de ouvido
18. PHONES (FONES DE OUVIDO)
    Conector de fone de ouvido para monitorar o áudio de microfones ou câmera

19. Rosca Fêmea de 3/8"
20. Rosca Fêmea de 1/4"

1. Instale a bateria.
   Levante e puxe a gaveta do compartimento da bateria.
   Insira a bateria de 9V no lugar, alinhando a polaridade + e - conforme mostrado.
   Deslize a gaveta fechada até que ela se encaixe no lugar.
2. Prenda o SR-AX104 à base da câmera. Gire no sentido anti-horário para apertar o adaptador com a câmera. Monte o adaptador em um tripé com o soquete do tripé na parte inferior do adaptador.
3. Conecte a linha de transmissão de sinal fornecida do conector de saída (OUT) do adaptador à entrada MIC (MICROFONE) da câmera. Se houver uma chave MIC/Line (MICROFONE/LINHA) na câmera, selecione-a para MIC (MICROFONE).
4. Para monitorar o áudio da câmera durante a reprodução, conecte os plugues RCA vermelho e branco no cabo AV fornecido, ou o cabo AV que veio com a câmera, aos conectores MONITOR IN (ENTRADA DE MONITOR) vermelho e branco correspondentes no adaptador. Conecte a outra extremidade à saída AV da câmera.
5. Conecte microfones XLR balanceados, microfones sem fio ou outras fontes de áudio às entradas LEFT (ESQUERDA) e RIGHT (DIREITA) XLR ou AUX no SR-AX104.
   Observação: A entrada AUX é ideal para conectar dispositivos sem fio com uma saída de 3,5 mm. Como ele envia sinal para o canal direito, não use a entrada XLR direita ao usar a entrada AUX.
6. Defina as chaves GAIN (GANHO).
   Defina as chaves Gain (Ganho) para HIGH (ALTO) para a maioria dos microfones.
   Defina as chaves Gain (Ganho) para LOW (BAIXO) para microfones condensadores muito sensíveis ou para gravar sons muito altos.

Guia de Operação do AGC

O controle automático de ganho (AGC) fornece uma amplitude de sinal controlada em sua saída, apesar da variação da amplitude no sinal de entrada. Ao desativar a função AGC, o chiado pode ser eliminado quando a câmera está gravando durante momentos de silêncio.

Ao gravar no modo estéreo e definir a chave AGC para off (desligado), uma onda senoidal de 20kHz será enviada do canal esquerdo para a câmera para desligar a função AGC. A onda senoidal de 20kHz pode ser facilmente filtrada e o canal esquerdo ainda pode ser usado para gravação normal.

Ao gravar no modo mono, você pode definir a chave M/S para S e gravar apenas no canal direito. Deixando o canal esquerdo não utilizado, para que a onda senoidal de 20kHz não seja gravada no arquivo de áudio.

Sugestão:

1. Quando aumentar o volume de cada canal ao máximo, mas o som da gravação ainda estiver baixo ou não estiver claro, você pode desligar o AGC.
2. Quando diminuir o volume de cada canal ao mínimo, mas o som da gravação ainda estiver alto, você pode desligar o AGC.

Garantia

1. A Saramonic International oferece garantia de um ano sob uso normal e manutenção paga vitalícia a partir da data de compra deste produto.
2. A Saramonic International irá reparar ou substituir o produto que estiver sob garantia gratuitamente durante o período válido de um ano, mas os clientes devem pagar as taxas de envio e seguro para devolver o produto à Saramonic International.
3. Esta garantia se aplica apenas onde um defeito surgiu, total ou substancialmente, como resultado de fabricação, peças ou mão de obra defeituosas durante o período de garantia.
4. Esta garantia não cobre:
