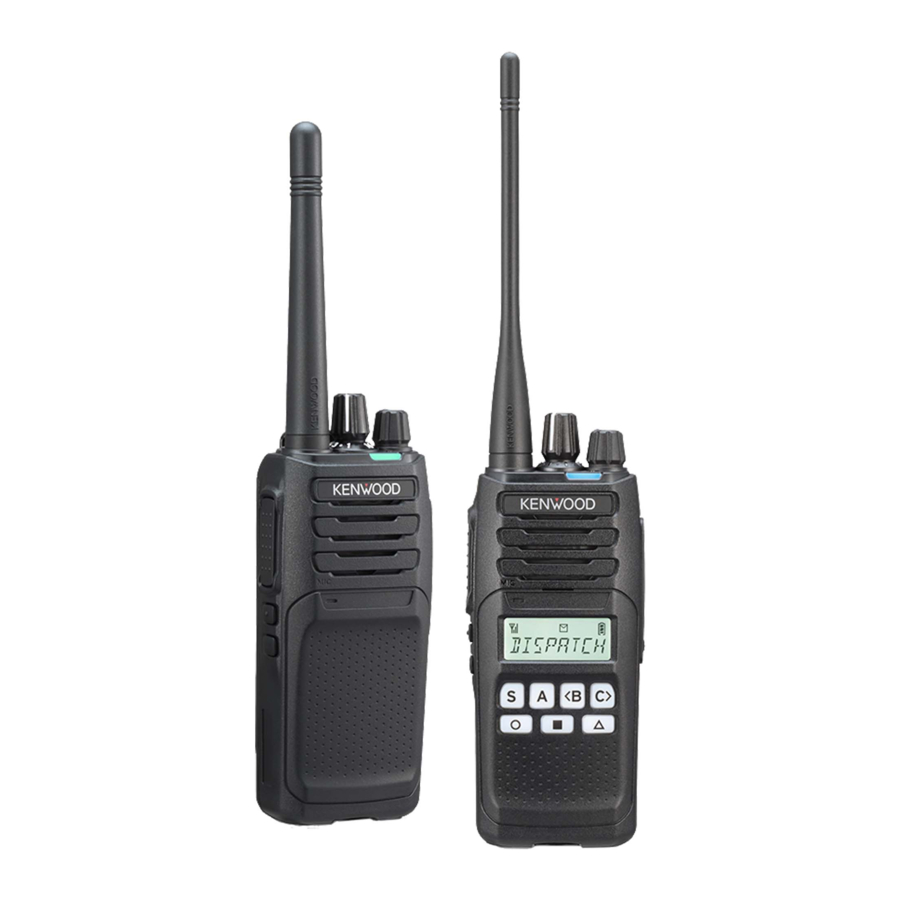

KENWOOD NX-1000 Series - NX-1200/E3, NX-1300-E2/E3 - Felhasználói útmutató

Tartalom

1 MELLÉKELT TARTOZÉKOK
2 AZ AKKUMULÁTOR FELSZERELÉSE/ELTÁVOLÍTÁSA
3 ALAPVETŐ MŰVELETEK
4 Hivatkozások
5 Kézikönyv letöltése
6 Más nyelveken

Modell	Frekvencia tartomány		Max. kimeneti teljesítmény
NX-1200-E2 NX-1200-E3	TX/RX	136.000 - 174.000 MHz	5 W
NX-1300-E2 NX-1300-E3	TX/RX	400.000 - 470.000 MHz	5 W

Ez a felhasználói útmutató csak a rádió alapvető működését ismerteti. A részletes használati útmutatót a következő URL-címen vagy QR-kódon találja:
https://manual.kenwood.com/files/B5K-0707-00.pdf

MELLÉKELT TARTOZÉKOK

Óvatosan csomagolja ki az adó-vevőt. Javasoljuk, hogy a csomagolóanyag kidobása előtt azonosítsa a következő listában szereplő elemeket. Ha bármelyik elem hiányzik vagy megsérült a szállítás során, azonnal jelentsen kárt a szállítónál.

Elem	Mennyiség
Li-ion akkumulátor (KNB-45L)	1
Hangszóró/mikrofon jack sapka	1
Hangszóró/mikrofon rögzítő konzol	1
Övcsipesz (KBH-10)	1
Csavar (M3 x 8 mm)	2
Felhasználói útmutató	1

AZ AKKUMULÁTOR FELSZERELÉSE/ELTÁVOLÍTÁSA

Illessze az akkumulátort az adó-vevő hátuljához, majd nyomja össze az akkumulátort és az adó-vevőt, amíg az adó-vevő alján lévő kioldózár be nem kattan.
Az akkumulátor eltávolításához emelje fel a biztonsági zárat az adó-vevő alján, majd nyomja meg a kioldózárat a biztonsági zár alatt.
A kioldózár lenyomása közben húzza el az akkumulátort az adó-vevőtől.

ALAPVETŐ MŰVELETEK

BE/KI KAPCSOLÁS

Forgassa el a Power switch/Volume control (főkapcsoló/hangerőszabályzó) gombot az óramutató járásával megegyező irányba az adó-vevő BEkapcsolásához.

Forgassa el a Power switch/Volume control (főkapcsoló/hangerőszabályzó) gombot az óramutató járásával ellentétes irányba teljesen az adó-vevő KIkapcsolásához.

A HANGERŐ BEÁLLÍTÁSA

Forgassa el a Power switch/Volume control (főkapcsoló/hangerőszabályzó) gombot a hangerő beállításához. Az óramutató járásával megegyező irány növeli a hangerőt, az óramutató járásával ellentétes irány csökkenti azt.

ZÓNA ÉS CSATORNA KIVÁLASZTÁSA

Válassza ki a kívánt zónát a [Zone Up] (zóna fel) / [Zone Down] (zóna le) gombokként programozott gombokkal. Minden zóna csatornák egy csoportját tartalmazza.

Válassza ki a kívánt csatornát a Selector (választó) segítségével vagy a [Channel Up] (csatorna fel) / [Channel Down] (csatorna le) gombokként programozott gombokkal. Minden csatorna be van programozva az adáshoz és a vételhez szükséges beállításokkal.

ADÁS

Válassza ki a kívánt zónát és csatornát.
Nyomja meg a [Monitor] (monitor) vagy [Squelch Off] (zajzár ki) gombként programozott gombot, hogy ellenőrizze, szabad-e a csatorna.
- Ha a csatorna foglalt, várjon, amíg szabaddá válik.
Nyomja meg a PTT switch (PTT kapcsoló) gombot, és beszéljen a mikrofonba. Engedje el a PTT switch (PTT kapcsoló) gombot a vételhez.
- A legjobb hangminőség érdekében tartsa az adó-vevőt körülbelül 3 ~ 4 cm-re (1,5 hüvelyk) a szájától.

VÉTEL

Válassza ki a kívánt zónát és csatornát. Ha a kiválasztott csatornán jelzés van programozva, akkor csak akkor fog hívást hallani, ha a vett jel megfelel az adó-vevő beállításainak.
