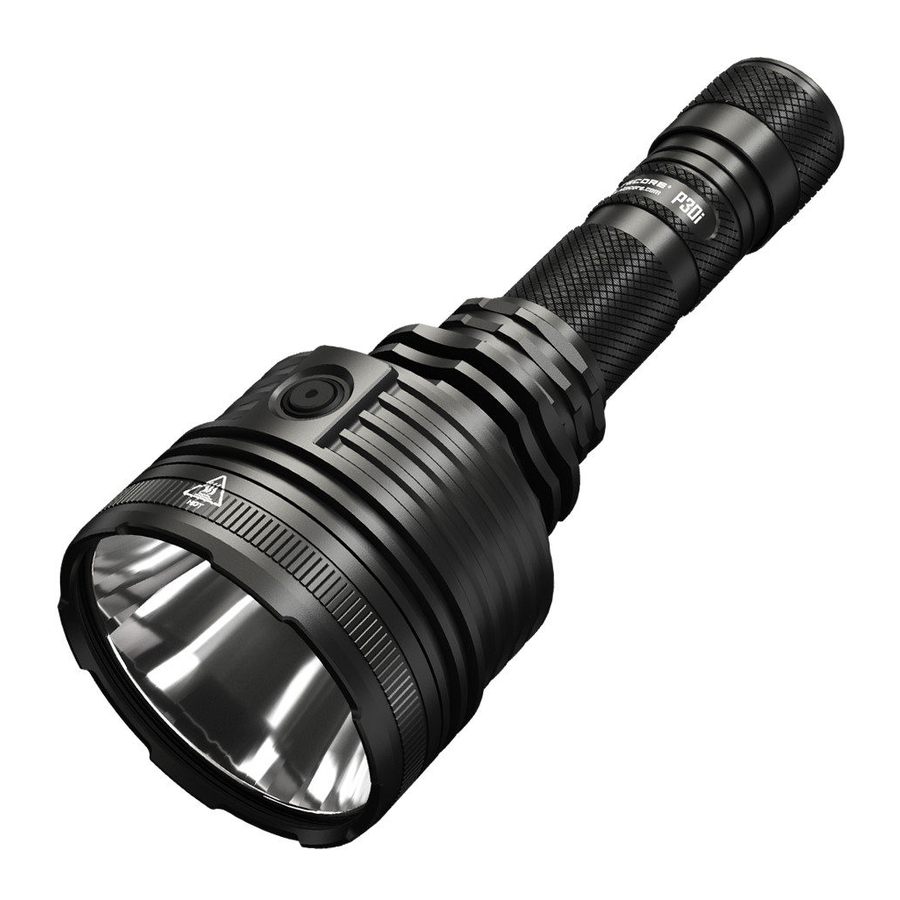

Nitecore P30i - Nagy teljesítményű keresőlámpa kézikönyv

Tartalom

Jellemzők

  • CREE XHP35 HI LED-et használ, maximális 2000 lumenes teljesítménnyel
  • Optikai rendszer kristálybevonattal és "Precision Digital Optics Technology" (PDOT) technológiával kombinálva
  • Maximális csúcsfény intenzitása 250 000 cd és maximális hatótávolsága 1000 méter
  • 21700 i sorozatú akkumulátorral működik, miközben kompatibilis a CR123 elemekkel, akár 100 órás üzemidőt biztosít
  • A taktikai hátsó kapcsoló és a fém oldalsó kapcsoló 5 fényerősséget és 2 speciális módot vezérel
  • Kettős teljesítményjelző áll rendelkezésre az akkumulátor töltöttségének jelzésére (szabadalmi szám: ZL201220057767.4)
  • A teljesítményjelzők képesek megjeleníteni az akkumulátor feszültségét (±0,1V)
  • Ütésálló, fordított polaritás elleni védelemmel ellátott mechanizmus, amelyet kifejezetten a lövészeti sportokhoz terveztek (szabadalmi szám: ZL201220677948.7)
  • Intelligens Li-ion akkumulátortöltő áramkör USB-C porttal
  • A rendkívül hatékony állandó áramú áramkör stabil teljesítményt biztosít
  • Beépített Advanced Temperature Regulation (ATR) modul (szabadalmi szám: ZL201510534543.6)
  • NITECORE 21700 Li-ion akkumulátor (NL2150HPi 5000mAh) és RSW2i távkapcsoló (kábel része) mellékelve
  • Optikai lencsék kétoldalas karcálló bevonattal
  • Repülőgépipari minőségű alumíniumötvözetből készült
  • HA III katonai minőségű kemény eloxált felület
  • Víz- és porálló az IP68 szabványnak megfelelően (2 méterig meríthető)
  • 1 méterig ütésálló

Műszaki adatok

Hossz: 177,5 mm (6,99")
Fej átmérője: 65 mm (2,56")
Cső átmérője: 25,4 mm (1")
Farok átmérője: 28,5 mm (1,12")
Súly: 255,5 g (9,01oz)

Tartozékok

NITECORE 21700 újratölthető Li-ion akkumulátor (NL2150HPi 5000mAh), RSW2i távkapcsoló (kábel része), USB-C töltőkábel, CR123 elemtartó, klipsz, tartalék O-gyűrű, tok

Akkumulátor opciók

A P30i csak 15A feletti teljesítményű NITECORE 21700 i sorozatú akkumulátorokkal és CR123/RCR123 elemekkel kompatibilis.
Megjegyzés:

  1. NE kísérelje meg a P30i-t CR123/RCR123 elemek töltésére használni.
  2. A P30i NEM kompatibilis a hagyományos 21700/18650 akkumulátorokkal.

Műszaki adatok

FL1 STANDARD TURBO HIGH (MAGAS) MID (KÖZEPES) LOW (ALACSONY) ULTRALOW (ULTRA ALACSONY) BEACON (VILÁGÍTÓTORONY) SOS
2,000
Lumens 		1,000
Lumens 		385
Lumens 		85
Lumens 		6 Lumens 2,000
Lumens 		2,000
Lumens
*30min 1h 30min 4h 18h 100h ─ ─
1,000m 722m 447m 209m 40m ─ ─
250,000cd 130,500cd 50,000cd 11,000cd 400cd ─ ─
1m (ütésállóság)
IP68, 2m (vízálló és meríthető)

Megjegyzés: A megadott adatok a nemzetközi ANSI/PLATO FL1-2019 szabványoknak megfelelően lettek mérve, 1 x 21700 Li-ion akkumulátor (5000mAh) használatával, laboratóriumi körülmények között. Az adatok a valós használat során eltérhetnek az eltérő akkumulátorhasználat vagy a környezeti feltételek miatt.

  • A TURBO üzemidejét a hőmérséklet-szabályozás nélkül tesztelték.
  • TURBO elérhetőség: A TURBO szint csak akkor érhető el, ha 15A feletti teljesítményű 21700 i sorozatú akkumulátort használ. CR123/RCR123 elemek használata esetén nem érhető el.

Használati utasítás

Akkumulátor behelyezése

Helyezze be az akkumulátort (akkumulátorokat) az ábra szerint, és csavarja be a hátsó sapkát a meghúzáshoz.
Megjegyzés: Az akkumulátor behelyezése után a fej teljesítményjelzője villogni fog, jelezve az akkumulátor feszültségét. További részletekért tekintse meg a kézikönyv "Teljesítményjelzés" című részét.

  1. Győződjön meg arról, hogy az akkumulátor(ok) a pozitív véggel a fej felé nézve van(nak) behelyezve. A termék nem fog működni, ha az akkumulátor(ok) helytelenül van(nak) behelyezve.

  2. Lehetséges veszélyes sugárzás! Ne nézzen a fénybe! Veszélyes lehet a szemére.
  3. Ha az energiaszint alacsony, kérjük, hagyja abba a termék használatát, és cserélje ki vagy töltse fel az akkumulátort, hogy elkerülje az akkumulátor károsodását.
  4. Ha a terméket hátizsákban tartja, vagy hosszabb ideig nem használja, kérjük, vegye ki az összes akkumulátort, hogy elkerülje a véletlen aktiválást vagy az akkumulátor szivárgását.
  5. NE merítse a lámpát semmilyen folyadékba, amikor az forró. Ez helyrehozhatatlan károkat okozhat a lámpában a cső belsejében és kívül lévő légnyomás különbsége miatt.
    Használati utasítás - Akkumulátor behelyezése

Töltési funkció

A P30i intelligens töltőrendszerrel van felszerelve. Az ábra szerint, az akkumulátor behelyezése és a hátsó sapka meghúzása után használja az USB-kábelt egy külső tápegység (pl. USB adapter vagy más USB töltőeszköz) csatlakoztatásához a töltőporthoz a töltési folyamat megkezdéséhez.

  • A töltési folyamat során a hátsó teljesítményjelző lassan villog, hogy tájékoztassa a felhasználót.
  • Amikor az akkumulátor teljesen feltöltődött, a P30i leállítja a töltési folyamatot, és a hátsó teljesítményjelző folyamatosan világít, hogy tájékoztassa a felhasználót.
  • Ha a töltési állapot rendellenes (pl. az akkumulátor sérült/helytelenül van behelyezve), a P30i leállítja a töltési folyamatot, és a hátsó teljesítményjelző gyorsan villog, hogy tájékoztassa a felhasználót.
  • Egy 21700 Li-ion akkumulátor (5000mAh) töltési ideje kb. 4 óra. (5V/2A adapterrel töltve)
    Töltési funkciók - Töltés

Taktikai pillanatnyi megvilágítás

Nyomja le félig és tartsa lenyomva a hátsó kapcsolót a lámpa pillanatnyi bekapcsolásához. Engedje el a kikapcsoláshoz.

Be / Ki

Be: Ha a lámpa ki van kapcsolva, nyomja meg a hátsó kapcsolót, amíg egy kattanó hangot nem hall, hogy bekapcsolja.

Ki: Ha a lámpa be van kapcsolva, nyomja meg a hátsó kapcsolót, amíg egy kattanó hangot nem hall, hogy kikapcsolja.

Fényerősségi szintek

Ha a lámpa be van kapcsolva, nyomja meg röviden a Mode (Mód) gombot a következő fényerősségi szintek közötti váltáshoz: ULTRALOW (ULTRA ALACSONY) – LOW (ALACSONY) – MID (KÖZEPES) – HIGH (MAGAS) – TURBO.
Ez a hozzáférés memóriafunkcióval rendelkezik. Újraaktiváláskor a zseblámpa automatikusan az előzőleg memorizált fényerősségi szintre vált.)

Közvetlen hozzáférés a TURBO-hoz

  • Ha a lámpa ki van kapcsolva, nyomja meg és tartsa lenyomva a Mode (Mód) gombot a TURBO pillanatnyi eléréséhez. Engedje el a kikapcsoláshoz.
  • Ha a lámpa be van kapcsolva, nyomja meg hosszan a Mode (Mód) gombot a TURBO közvetlen eléréséhez. Nyomja meg röviden a Mode (Mód) gombot az előző fényerősségi szintre való visszatéréshez, vagy automatikusan visszatér az előző fényerősségi szintre, ha 30 másodpercen belül nem történik művelet.

Speciális módok (BEACON (VILÁGÍTÓTORONY) / SOS)

  • Ha a lámpa ki van kapcsolva, nyomja meg háromszor a Mode (Mód) gombot a BEACON (VILÁGÍTÓTORONY) mód eléréséhez.
  • Ha a BEACON (VILÁGÍTÓTORONY) mód be van kapcsolva, nyomja meg hosszan a Mode (Mód) gombot minden alkalommal az SOS és a BEACON (VILÁGÍTÓTORONY) közötti váltáshoz.
  • Ha bármelyik speciális mód be van kapcsolva, nyomja meg röviden a Mode (Mód) gombot a lámpa kikapcsolásához.

Távkapcsoló

Az ábra szerint csatlakoztassa az RSW2i kábel részét az USB-porthoz, és rögzítse a kábelt a hátsó sapkán.
Távkapcsoló

Taktikai pillanatnyi megvilágítás

Ha a lámpa ki van kapcsolva, nyomja meg és tartsa lenyomva a B gombot a pillanatnyi bekapcsoláshoz. Engedje el a kikapcsoláshoz.

Be / Ki

Be: Ha a lámpa ki van kapcsolva, nyomja meg röviden az A gombot a bekapcsoláshoz. Ki: Ha a lámpa be van kapcsolva, nyomja meg röviden az A gombot a kikapcsoláshoz.

Fényerősségi szintek

Ha a lámpa be van kapcsolva, nyomja meg röviden a B gombot a fényerősségi szintek közötti váltáshoz.

Közvetlen hozzáférés a TURBO-hoz

Ha a lámpa be van kapcsolva, nyomja meg hosszan a B gombot a TURBO közvetlen eléréséhez. Nyomja meg röviden a B gombot az előző fényerősségi szintre való visszatéréshez, vagy automatikusan visszatér az előző fényerősségi szintre, ha 30 másodpercen belül nem történik művelet.

STROBE READY™

  • Ha a lámpa ki van kapcsolva, nyomja meg és tartsa lenyomva az A gombot a STROBE (VAKU) mód eléréséhez. Engedje el a kikapcsoláshoz.
  • Ha a lámpa be van kapcsolva, nyomja meg hosszan az A gombot a STROBE (VAKU) mód eléréséhez. Nyomja meg röviden a B gombot az előző állapotba való visszatéréshez, vagy nyomja meg röviden az A gombot a lámpa kikapcsolásához.

Teljesítményjelzés

  • Az akkumulátor behelyezésekor a fej teljesítményjelzője villogni fog, jelezve az akkumulátor feszültségét (±0,1V).
  • Amikor a töltési folyamat során le van választva az áramforrásról, a hátsó teljesítményjelző villogni fog, jelezve az akkumulátor feszültségét (±0,1V).

Például, ha az akkumulátor feszültsége 4,2 V, a teljesítményjelző 4-szer villog, majd 1,5 másodperces szünet következik, majd még 2 villanás. A különböző feszültségek a megfelelő fennmaradó akkumulátor töltöttségi szintet jelzik:
Teljesítményjelzés - Töltöttségi szintek

  • Ha a lámpa be van kapcsolva, a fej teljesítményjelzője jelzi a fennmaradó akkumulátor töltöttségét.
    1. A folyamatos világítás azt jelzi, hogy a töltöttség 50% felett van.
    2. A lassú villogás azt jelzi, hogy a töltöttség 50% alatt van.
    3. A gyors villogás azt jelzi, hogy a töltöttség 10% alatt van.

Megjegyzés:

  1. Ha két CR123/RCR123 elemet használ sorosan, a jelző a két akkumulátor közötti átlagos feszültséget mutatja.
  2. Az elemeket ki kell cserélni vagy fel kell tölteni, ha a teljesítmény halványulni látszik, vagy a zseblámpa nem reagál az alacsony töltöttség miatt.

ATR (Fejlett hőmérséklet-szabályozás)

A beépített ATR technológia a P30i teljesítményét a munkakörülményeknek és a környezeti környezetnek megfelelően szabályozza az optimális teljesítmény fenntartása érdekében.

Karbantartás

6 havonta a meneteket meg kell törölni egy tiszta ruhával, majd vékony szilikon alapú kenőanyaggal kell bevonni.

Garanciális szolgáltatás

Minden NITECORE® termékre minőségi garancia vonatkozik.
Bármely DOA / hibás termék a vásárlástól számított 15 napon belül kicserélhető egy helyi forgalmazónál/kereskedőnél. Ezt követően minden hibás / meghibásodott NITECORE® termék a vásárlás dátumától számított 60 hónapon belül ingyenesen megjavítható. 60 hónapon túl korlátozott garancia vonatkozik, amely fedezi a munka és a karbantartás költségeit, de nem a tartozékok vagy a cserealkatrészek költségeit.

A garancia érvényét veszti, ha

  1. a termék(ek)et illetéktelen felek bontják le, rekonstruálják és/vagy módosítják;
  2. a termék(ek) nem rendeltetésszerű használatból eredően sérül(nek) meg; (pl. fordított polaritású beépítés)
  3. a termék(ek) az akkumulátor szivárgása miatt sérül(nek) meg.

A NITECORE® termékekkel és szolgáltatásokkal kapcsolatos legfrissebb információkért kérjük, vegye fel a kapcsolatot egy helyi NITECORE® forgalmazóval, vagy küldjön e-mailt a service@nitecore.com címre.

A jelen felhasználói kézikönyvben meghatározott összes kép, szöveg és állítás kizárólag tájékoztató jellegű. Ha bármilyen eltérés merül fel a jelen kézikönyv és a www.nitecore.com oldalon található információk között, a Sysmax Innovations Co., Ltd. fenntartja a jogot, hogy a dokumentum tartalmát bármikor, előzetes értesítés nélkül értelmezze és módosítsa.

SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road, Tianhe District, Guangzhou, 510623, Guangdong, China

Kérjük, keressen minket a facebookon: NITECORE Flashlight

Köszönjük, hogy NITECORE terméket vásárolt!
