Synco WMic-TS Mini - UHF vezeték nélküli mikrofon használati útmutató
Tartalom
A SYNCO termék gondozása – Termék használati útmutató
- Kérjük, tartsa a terméket száraz, tiszta, pormentes környezetben.
- Tartsa távol a korrozív vegyi anyagokat, folyadékokat és hőforrásokat a terméktől a mechanikai sérülések elkerülése érdekében.
- A termék tisztításához csak puha és száraz ruhát használjon.
- A meghibásodást ejtés vagy külső erő hatása okozhatja.
- Ne kísérelje meg a termék szétszerelését. Ez a garancia elvesztésével jár.
- Kérjük, vizsgáltassa meg vagy javíttassa meg a terméket felhatalmazott szakemberekkel, ha bármilyen meghibásodás történik.
- Az összes utasítás be nem tartása mechanikai sérülést okozhat.
- A garancia nem vonatkozik az emberi hibákra.
Termék használati útmutató

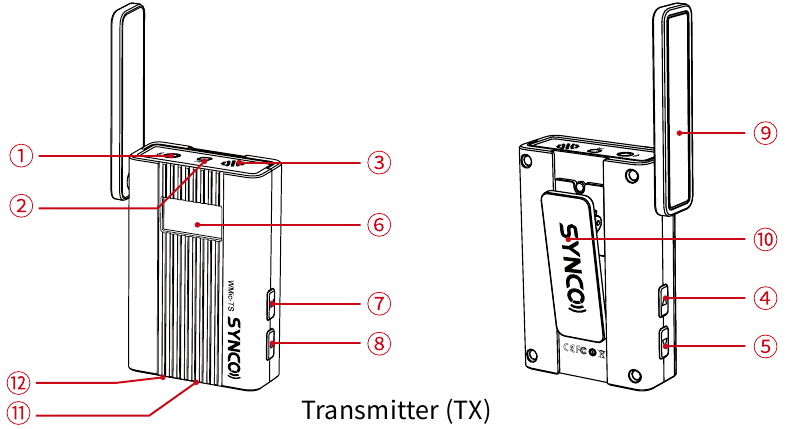

- 3.5mm Mic Input (3,5 mm-es mikrofon bemenet)
- IR Indicator (IR jelző)
- Built-in Mic (beépített mikrofon)
- Function Selection Button △ (Funkcióválasztó gomb △)
- Function Selection Button ▽ (Funkcióválasztó gomb ▽)
- OLED Screen (OLED képernyő)
- Menu (Menü)
- Power Button (bekapcsoló gomb)
- Antenna (Antenna)
- Belt Clip (Övcsipesz)
- Type-C Port (Type-C port)
- Reset (Help with Eject Pin) (Visszaállítás (Segítség a kiadó tűvel))

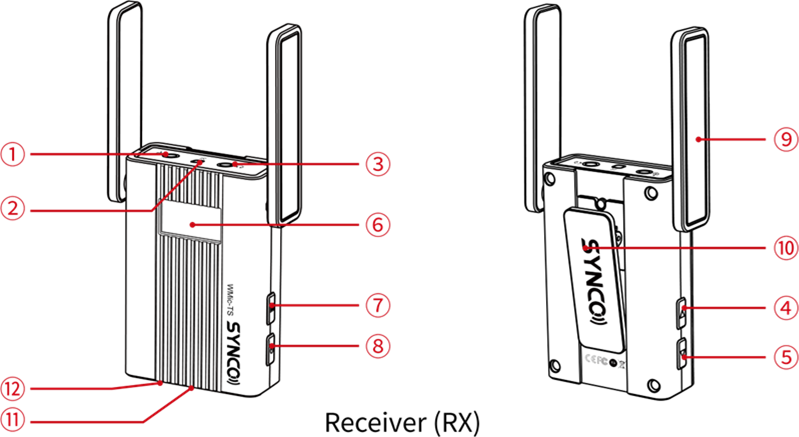

- 3.5mm Audio Output Socket (3,5 mm-es audio kimeneti aljzat)
- IR Indicator (IR jelző)
- 3.5mm Audio Monitoring Jack (3,5 mm-es audio monitorozó csatlakozó)
- Function Selection Button △ (Funkcióválasztó gomb △)
- Function Selection Button ▽ (Funkcióválasztó gomb ▽)
- OLED Screen (OLED képernyő)
- Menu (Menü)
- Power Button (bekapcsoló gomb)
- Antenna (Antenna)
- Belt Clip (Övcsipesz)
- Type-C Port (Type-C port)
- Reset (Help with Eject Pin) (Visszaállítás (Segítség a kiadó tűvel))
Kérjük, hajtsa ki az adó és a vevő antennáit a legjobb teljesítmény érdekében.
Képernyő kijelző

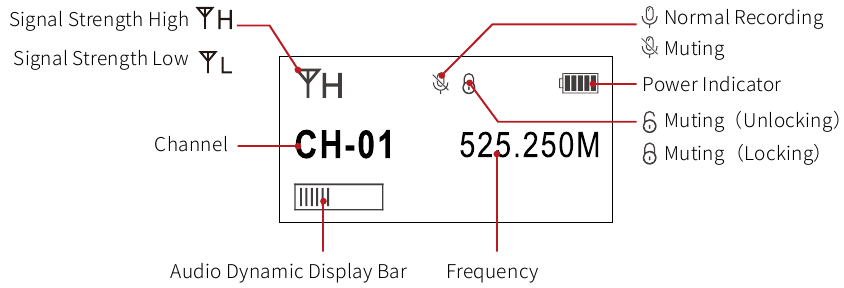

Adó

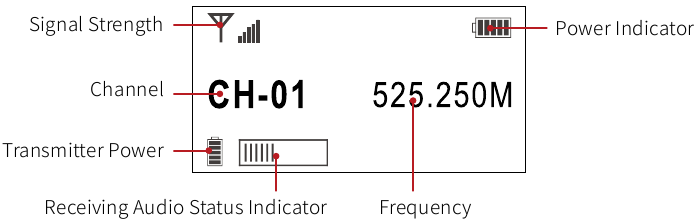

Vevő
Működési utasítások
- Rögzítse a vevőt az eszközére övcsipesszel vagy vakupapucs adapterrel
- Csatlakoztassa a vevőt az eszközéhez a 3,5 mm-es TRS kamera kábellel vagy a 3,5 mm-es TRRS telefon kábellel
- Nyomja meg a bekapcsoló gombot 2 másodpercig a rendszer elindításához

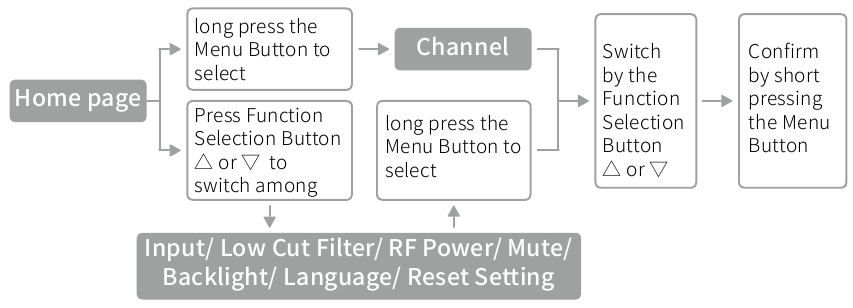

Adó (TX)

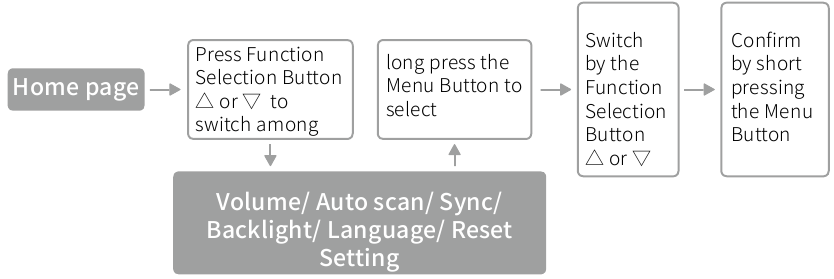

Vevő (RX)
- IR szinkronizálja a vezeték nélküli rendszert
| Vevő (RX) | Adó (TX) |
| |
| / |
| / |
Műszaki adatok
Adó (TX)
| Csatornák | 60 |
| Vezeték nélküli frekvencia | 525~539.750MHz |
| Működési távolság | 150m (LOS terület), 80m (NLOS terület) |
| Késleltetés | |
| RF kimeneti teljesítmény | 15dBm |
| Szórt sugárzás | <-60dBc |
| Bemenet | Beépített mikrofon/Külső mikrofon |
| Alulvágó szűrő | 100Hz |
| Akkumulátor | 1300mAh újratölthető Li-ion akkumulátor |
| Működési idő | 8.5H |
| Töltési idő | 3H |
| Antenna | PCB Antenna |
| Méretek | 75.5×64×21.5mm |
| Súly | 62g |
| Üzemi hőmérséklet | -20℃~70℃ |
| Tárolási hőmérséklet | -20℃~70℃ |
Vevő (RX)
| Vezeték nélküli frekvencia | 525~539.750MHz |
| Működési távolság | 150m (LOS terület), 80m (NLOS terület) |
| Késleltetés | |
| Vételi érzékenység | -95dBm |
| Szórt sugárzás | <-60dBc |
| SNR | 88dB |
| Audio kimeneti aljzat | 1 x 1/8" / 3.5 mm TRS Line Out (1 x 1/8" / 3,5 mm-es TRS vonalkimenet) 1 x 1/8" / 3.5 mm TRS Headphone Output (1 x 1/8" / 3,5 mm-es TRS fejhallgató kimenet) |
| Audio kimenet | Mono |
| Hangerő (erősítés) | 15 fokozatban állítható hangerő |
| Akkumulátor | 1300mAh újratölthető Li-ion akkumulátor |
| Működési idő | 8.5H |
| Töltési idő | 3H |
| Antenna | PCB Antenna |
| Méretek | 75.5×64×21.5mm |
| Súly | 72g |
| Üzemi hőmérséklet | -20℃~70℃ |
| Tárolási hőmérséklet | -20℃~70℃ |
Külső Lavalier mikrofon
| Form Factor (Formátum) | 1 x 1/8" / 3.5 mm TRS Male Unbalanced (Lockable) (1 x 1/8" / 3,5 mm-es TRS apa aszimmetrikus (zárható)) |
| Hangtér | Mono |
| Polar Pattern (Iránykarakterisztika) | Omni-directional (körirányú) |
| Frequency Range (Frekvencia tartomány) | 20Hz-20KHz |
| Sensitivity (Érzékenység) | -38dB |
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
