Synco G3 - Vezeték nélküli felvevő mikrofon használati útmutató

A SYNCO termék gondozása

• Kérjük, tartsa a terméket száraz, tiszta, pormentes környezetben.
• Tartsa távol a korrozív vegyi anyagokat, folyadékokat és hőforrásokat a terméktől, hogy elkerülje a mechanikai sérüléseket.
• A termék tisztításához csak puha és száraz ruhát használjon.
• A meghibásodást ejtés vagy külső erő hatása okozhatja.
• Ne kísérelje meg a termék szétszerelését. Ez a garancia elvesztésével jár.
• Kérjük, vizsgáltassa meg vagy javíttassa meg a terméket felhatalmazott szakemberekkel, ha bármilyen meghibásodás történik.
• Az összes utasítás be nem tartása mechanikai sérüléseket okozhat.
• A garancia nem vonatkozik az emberi hibákra.

Csomaglista

RX vevő x1
TX adó x2
Mikrofon szélvédő x2
TRRS - TRRS kábel x1
Type-C - Type-C kábel x1
Hordtáska x1
Felhasználói kézikönyv x1
Lightning - Type-C adapter x1
Usb-A - Type-C adapter x1

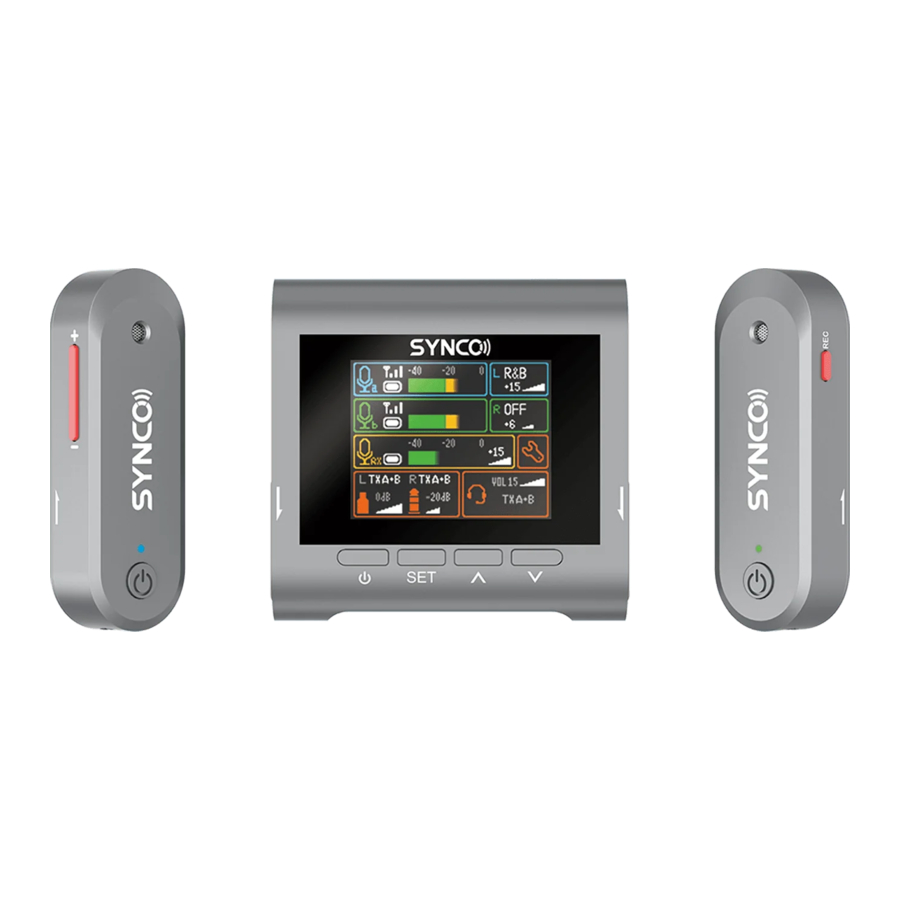

Termék bemutatása

TX adó

1. Hangerőszabályzó gomb
2. Beépített mikrofon
3. Kapcsoló gomb
4. 3,5 mm-es monitorozó port
5. Felvétel gomb
6. Zsebcsipesz
7. Érintkezők (töltéshez és fájlátvitelhez)

RX vevő

1. Kapcsoló gomb/Vissza gomb
2. Beállítás gomb
3. Fel opció gomb
4. Le opció gomb
5. Kijelző
6. Type C/Digitális kimeneti port
7. 3,5 mm-es TRS/TRRS kimenet
8. 3,5 mm-es monitorozó port
9. Rx beépített mikrofon
10. Zsebcsipesz

TX jelző

Működési jelzők	Az adón lévő kék/zöld jelző a vevő képernyőjén látható A/B adónak felel meg
	Kék/zöld jelző villog	Az adó kapcsolatra vár
	A kék/zöld jelző folyamatosan világít	Az adó sikeresen csatlakozott a vevőhöz
	A kék/zöld jelző egyszerre világít és villog	A visszaállítás befejeződött
	Narancssárga jelző világít	Töltés
	Narancssárga jelző nem világít	Teljesen feltöltve

Felvételi jelzők	Piros jelző világít	Felvétel bekapcsolva
	Piros jelző nem világít	Felvétel kikapcsolva

Műveletek

Tx adó

Bekapcsolás

1. módszer: Tolja ki a TX-et felfelé az ábrán látható irányba. A TX automatikusan bekapcsol, és a kék és zöld jelzők világítanak és villognak.

2. módszer: Tartsa hosszan nyomva az adó elején található kapcsoló gombot 3 másodpercig, és a kék és zöld jelzők világítanak és villognak.

Kikapcsolás és töltés

1. módszer: Csúsztassa a TX-et a vevőbe az ábrán látható irányba, és a narancssárga jelző világít az automatikus töltéshez. A narancssárga jelző kikapcsol, és a TX automatikusan kikapcsol, amikor teljesen feltöltődött.

2. módszer: Tartsa hosszan nyomva a TX elején található kapcsoló gombot 3 másodpercig, a kék/zöld jelző kikapcsol, és a TX kikapcsol.

3. módszer: A TX automatikusan kikapcsol 5 perc múlva, ha nincs kapcsolat vagy felvétel.

Visszaállítás

A TX automatikusan bekapcsol, amikor kiveszik az RX-ből. Tartsa hosszan nyomva a kapcsoló gombot 3 másodpercig a kikapcsoláshoz, majd tartsa hosszan nyomva a kapcsoló gombot 8 másodpercig, amíg a kék és zöld jelző villogni nem kezd. A visszaállítás befejeződött.

Felvétel

Felvétel bekapcsolása: Tartsa hosszan nyomva a felvétel gombot a TX oldalán 3 másodpercig, amíg a piros lámpa fel nem gyullad.

Felvétel kikapcsolása: Tartsa hosszan nyomva a felvétel gombot 3 másodpercig, amíg a piros lámpa ki nem alszik.

Megjegyzés: Egyetlen felvételi hangfájl maximális időtartama 22 óra (48K16bit)

Fájlátvitel

Tegye vissza a TX-et az RX-be, és állítsa be a kártyaolvasási módot az RX-ben a fájlok olvasásához.

Monitorozás

Dugja be a hallgató eszközt a 3,5 mm-es monitorozó portba az RX bemeneti hangjához, például az RX mikrofon hangjához/az RX bemeneti hangjához mobiltelefonról.

Állítsa be az ötszintű monitorozási hangerőt a TX hangerő gombjának megnyomásakor.

Megjegyzés: A TX ezen portja csak kimenetként használható, bemenetként nem.

RX vevő

Bekapcsolás/Kikapcsolás

Tartsa hosszan nyomva az RX bekapcsoló gombját 3 másodpercig, amíg a képernyő be/ki nem kapcsol a be/kikapcsoláshoz.

Visszaállítás

Nyomja meg a fel és le gombokat 8 másodpercig az RX visszaállításához bekapcsoláskor.

Párosítás

Automatikus párosítás:
Vegye ki a TX-et az RX bekapcsolása után, a TX automatikusan bekapcsol és párosodik az RX-szel.

Kézi párosítás:
1. módszer: Az RX bekapcsolása után lépjen be a beállítás panelre a párosításhoz az adó kivétele nélkül,
2. módszer: Vegye ki a TX-et, és állítsa vissza először. Lépjen be a beállítás panelre, amikor a vevő bekapcsol.

Fájlátvitel

1. Csatlakoztassa az RX Type-C portját a mobiltelefon/számítógép kimenetéhez adapterkábelen keresztül.
2. Csatlakoztassa az RX 3,5 mm-es OUT kimeneti portját az eszközhöz, például kamerához TRRS/TRS kábelen keresztül.
3. Az RX 3,5 mm-es monitorozó portja monitorozásra szolgál, és a Beállítások panelen TRS kimeneti portként állítható be.

A kimeneti LR-nek 3 csatornája van: TXA-TXB-RX. Az eszköz legfeljebb 3 kimenetet támogat, és a TRRS és TRS csatornákhoz tartozó kimeneti eszközök szabadon kombinálhatók.

Monitorozás

Az RX 3,5 mm-es monitorozó portja 32 ω-os fülhallgatót támogat a mobiltelefon bemeneti vagy számítógép bemeneti hangjának fülbe helyezhető monitorozásához.

Kijelző

1. A adó
2. B adó
3. Adójel
4. Adó teljesítménye
5. Adó teljesítményszintje
6. A bal csatorna hanghatása
7. A bal csatorna erősítési értéke
8. A jobb csatorna hanghatása
9. A jobb csatorna erősítési értéke
10. Vevő
11. Vevő teljesítménye
12. A vevő mikrofon teljesítményszintje
13. A vevő erősítési értéke
14. Frekvencia beállítás/Verzió információ
15. Kimeneti csatorna opció
16. USB port kimeneti erősítése
17. 3.5Mm port kimeneti módja
18. 3.5Mm port kimeneti erősítése
19. Monitor port kimeneti módja
20. Kimeneti csatorna opció
21. Monitor port hangereje

Interfész kiválasztása és gombműködtetés

1. Nyomja meg a Setting (Beállítás) gombot vagy a Fel és Le opció gombot. A képernyő kiemeléssel mutatja a kiválasztott panelt.
2. Nyomja meg a Fel és Le opció gombokat a panel váltásához, majd nyomja meg a Settings (Beállítások) gombot a beállítási panel műveleti oldalának kiválasztásához.
3. A műveleti oldalon nyomja meg a Fel és Le gombot a különböző paraméter kategóriák közötti váltáshoz. Nyomja meg újra a műveleti gombot, amikor a képernyő villog figyelmeztetésként. Nyomja meg a Fel és Le opció gombot a paraméter különböző opciói közötti váltáshoz.
4. Nyomja meg a Power/Return (Bekapcsolás/Vissza) gombot az előző szakaszba való visszatéréshez.

A beállítás tartalmának leírása

1. Ha a TX A/B memóriakártya megtelt, az ikon pirosan villog. A TX A/B panel kiválasztása után nyomja meg a setting (beállítás) gombot a műveleti oldalra való belépéshez a mikrofon elnémításához és a felvétel időtartamának megtekintéséhez.

2. Az RX panel műveleti oldalán elnémíthatja a vevő mikrofonját és módosíthatja az erősítést.
3. Lépjen be a csatorna panel műveleti oldalára:
   (1) A csatorna zajcsökkentő fokozata megváltoztatható. Három szintű zajcsökkentés létezik: 75/150/300.
   (2) A csatorna magas frekvenciájú emelése be/ki kapcsolható.
   (3) 5 EQ hanghatás választható ki a csatornához.
   (4) A hangcsatorna erősítésének beállítása beállítható.

4. Lépjen be a frekvencia beállítási műveleti panelre a frekvencia megnyitásához és a verzió megtekintéséhez. Amikor a frekvenciaillesztési funkció engedélyezve van, egy állapot előugró ablak jelenik meg, jelezve, hogy a frekvenciaillesztés sikeres vagy sikertelen.
5. Megjelenik a kimeneti panel műveleti oldala. A 3.5mm port kimenete (TRRS/TRS), és különböző mikrofonok vannak kiválasztva a különböző csatornákhoz.
   A type -C port funkciója a következő: csak töltés/ adatolvasás + töltés/ L adó memória fájl olvasása/ R adó memória fájl olvasása/ mobiltelefon mód.


MEGJEGYZÉS:

1. Válassza a Phone (Telefon) módot a Setting (Beállítások) menüben, ha hő keletkezik az Apple adapter vagy a Type-C csatlakozás használatakor a telefonhoz. Ebben az esetben a telefon nem fogja fordítva táplálni a vevőt, csökkentve az interfész által generált hőt, és a telefon hosszabb ideig fog működni.
2. Kérjük, ellenőrizze, hogy a vevő TRRS-re van-e állítva, amikor 3.5 TRRS audiokábelt használ a mobiltelefonhoz való csatlakozáshoz. (A TRRS mobiltelefonhoz, a TRS kamerához való).

6. Lépjen be a monitoring (monitorozási) panel műveleti oldalára, beállíthatja a vevő monitorozási hangerejét és válthatja a monitorozási port módját. Miután a 3.5mm-es monitorozási portot monitorozásról kimenetre állította, a kimeneti mód és a hangerő a kimeneti port beállításához kapcsolódik.

Specifikációk

TX adó

Mikrofon

RX vevő

Mikrofon

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
