Synco G3 - Bezdrátový záznamový mikrofon – manuál

Péče o váš produkt SYNCO

• Udržujte produkt v suchém, čistém prostředí bez prachu.
• Uchovávejte korozivní chemikálie, tekutiny a zdroje tepla mimo dosah produktu, abyste zabránili mechanickému poškození.
• K čištění produktu používejte pouze měkký a suchý hadřík.
• Porucha může být způsobena pádem, nárazem vnější síly.
• Nepokoušejte se produkt rozebírat. V takovém případě zaniká záruka.
• Pokud dojde k jakýmkoli poruchám, nechte produkt zkontrolovat nebo opravit autorizovanými techniky.
• Nedodržení všech pokynů může vést k mechanickému poškození.
• Záruka se nevztahuje na lidské chyby.

Seznam balení

RX přijímač x1
TX vysílač x2
Mikrofonní ochrana proti větru x2
Kabel TRRS na TRRS x1
Kabel Type-C na Type-C x1
Přenosná taška x1
Uživatelská příručka x1
Adaptér Lightning na Type-C x1
Adaptér Usb-A na Type-C x1

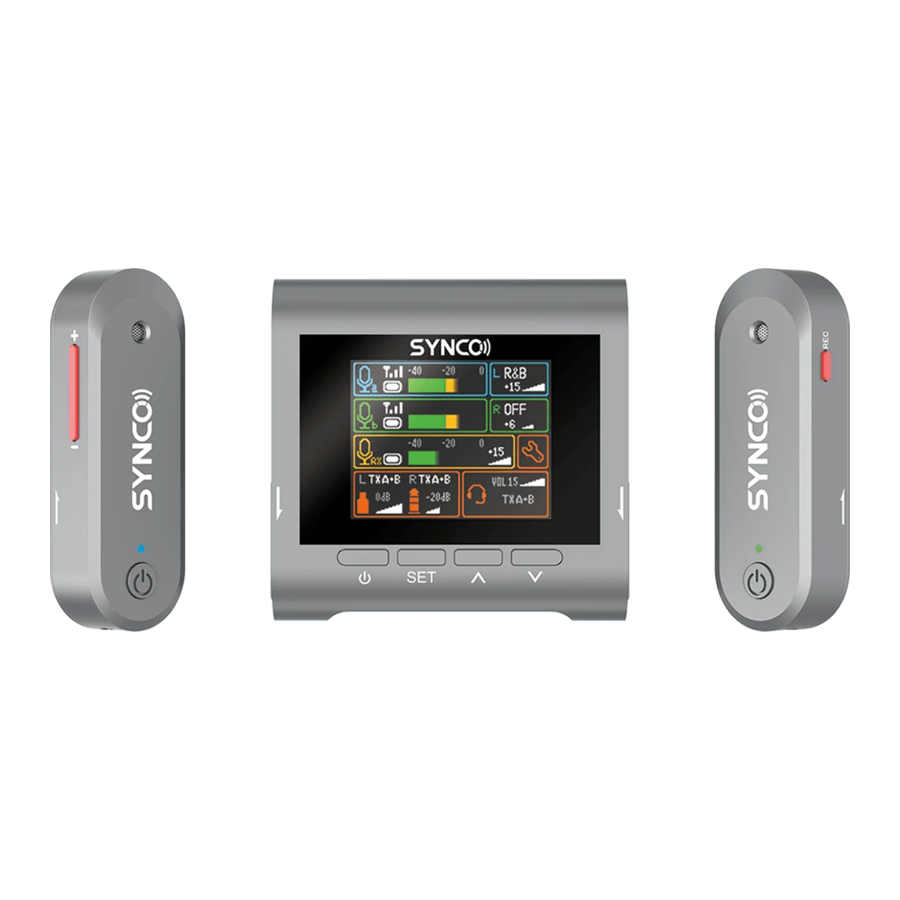

Představení produktu

TX vysílač

1. Tlačítko ovládání hlasitosti
2. Vestavěný mikrofon
3. Tlačítko přepínače
4. 3,5mm monitorovací port
5. Tlačítko záznamu
6. Klip na kapsu
7. Kontakty (pro nabíjení a přenos souborů)

RX přijímač

1. Tlačítko přepínače/tlačítko zpět
2. Tlačítko nastavení
3. Tlačítko volby nahoru
4. Tlačítko volby dolů
5. Obrazovka displeje
6. Port Type C/digitální výstup
7. 3,5mm výstup TRS/TRRS
8. 3,5mm monitorovací port
9. Vestavěný mikrofon Rx
10. Klip na kapsu

TX indikátor

Pracovní indikátory	Modrý/zelený indikátor na vysílači odpovídá vysílači A/B zobrazenému na obrazovce přijímače
	Modrý/zelený indikátor bliká	Vysílač čeká na připojení
	Modrý/zelený indikátor svítí trvale	Vysílač byl úspěšně připojen k přijímači
	Modrý/zelený indikátor se rozsvítí a současně bliká	Resetování dokončeno
	Oranžový indikátor svítí	Nabíjení
	Oranžový indikátor nesvítí	Plně nabito

Indikátory záznamu	Červený indikátor svítí	Záznam probíhá
	Červený indikátor nesvítí	Záznam vypnutý

Operace

TX vysílač

Zapnutí

Metoda 1: Vysuňte TX směrem nahoru ve směru znázorněném na obrázku. TX se automaticky zapne a modré a zelené indikátory se rozsvítí a blikají.

Metoda 2: Dlouze stiskněte tlačítko přepínače na přední straně vysílače po dobu 3 sekund a modré a zelené indikátory se rozsvítí a blikají.

Vypnutí a nabíjení

Metoda 1: Zasuňte TX do přijímače ve směru znázorněném na obrázku a oranžový indikátor se rozsvítí pro automatické nabíjení. Oranžový indikátor zhasne a TX se po úplném nabití automaticky vypne.

Metoda 2: Dlouze stiskněte tlačítko přepínače na přední straně TX po dobu 3 sekund, modrý/zelený indikátor zhasne a TX se vypne.

Metoda 3: TX se automaticky vypne za 5 minut, pokud není připojení nebo záznam.

Reset

TX se automaticky zapne, když jej vyjmete z RX. Dlouze stiskněte tlačítko přepínače po dobu 3 sekund, abyste jej vypnuli, poté dlouze stiskněte tlačítko přepínače po dobu 8 sekund,dokud modrý a zelený indikátor nezačnou blikat. Resetování dokončeno.

Záznam

Záznam zapnutý: Dlouze stiskněte tlačítko záznamu na straně TX po dobu 3 sekund, dokud se nerozsvítí červené světlo.

Záznam vypnutý: Dlouze stiskněte tlačítko záznamu po dobu 3 sekund, dokud červené světlo nezhasne.

Poznámka: Jeden záznam zvukového souboru trvá maximálně 22 hodin (48K16bit)

Přenos souborů

Vložte TX zpět do RX a nastavte režim čtení karet v RX pro čtení souborů.

Monitorování

Vložte poslechové zařízení do 3,5mm monitorovacího portu pro vstupní zvuk RX, jako je zvuk mikrofonu RX/vstupní zvuk RX z mobilního telefonu.

Upravte pětistupňovou hlasitost monitorování stisknutím tlačítka hlasitosti na TX.

Poznámka: Tento port TX se používá pouze jako výstup, nikoli jako vstup.

RX přijímač

Zapnutí/vypnutí

Dlouze stiskněte tlačítko napájení na RX po dobu 3 sekund, dokud se obrazovka nezapne/nevypne, pro zapnutí/vypnutí.

Reset

Stiskněte tlačítka nahoru a dolů po dobu 8 sekund pro resetování RX, když je zapnutý.

Párování

Automatické párování:
Vyjměte TX po zapnutí RX, TX se automaticky zapne a spáruje s RX.

Ruční párování:
Metoda 1: Po zapnutí RX vstupte do panelu nastavení pro párování bez vyjmutí vysílače,
Metoda 2: Vyjměte TX a nejprve jej resetujte. Vstupte do panelu nastavení, když se přijímač zapne.

Přenos souborů

1. Připojte port Type-C RX k výstupu mobilního telefonu/počítače pomocí adaptérového kabelu.
2. Připojte 3,5mm výstupní port OUT RX k zařízení, jako je kamera, pomocí kabelu TRRS/TRS.
3. 3,5mm monitorovací port RX se používá pro monitorování a lze jej nastavit jako výstupní port TRS v panelu Nastavení.

Výstup LR má 3 kanály: TXA-TXB-RX. Zařízení podporuje maximálně 3 výstupy a výstupní zařízení odpovídající kanálům TRRS a TRS lze libovolně kombinovat.

Monitorování

3,5mm monitorovací port RX podporuje 32 ω sluchátka pro monitorování do uší pro vstup mobilního telefonu nebo vstup zvuku z počítače.

Displej

1. Vysílač A
2. Vysílač B
3. Signál vysílače
4. Výkon vysílače
5. Úroveň výkonu vysílače
6. Zvukový efekt levého kanálu
7. Hodnota zesílení levého kanálu
8. Zvukový efekt pravého kanálu
9. Hodnota zesílení pravého kanálu
10. Přijímač
11. Výkon přijímače
12. Úroveň výkonu mikrofonu přijímače
13. Hodnota zesílení přijímače
14. Nastavení frekvence/Informace o verzi
15. Možnost výstupního kanálu
16. Zesílení výstupu portu USB
17. Režim výstupu portu 3,5 mm
18. Zesílení výstupu portu 3,5 mm
19. Režim výstupu monitorovacího portu
20. Možnost výstupního kanálu
21. Hlasitost monitorovacího portu

Výběr rozhraní a ovládání tlačítky

1. Stiskněte tlačítko Setting (Nastavení) nebo tlačítko Up and Down Option (Možnost nahoru a dolů). Zvýraznění na obrazovce ukazuje vybraný panel.
2. Stiskněte tlačítka Up and Down option (Možnost nahoru a dolů) pro přepínání panelu a poté stiskněte tlačítko Settings (Nastavení) pro výběr stránky operací panelu nastavení.
3. Na stránce operací stiskněte tlačítko Up and Down (Nahoru a dolů) pro přepínání mezi různými kategoriemi parametrů. Opětovným stisknutím tlačítka operací se obrazovka rozbliká jako výzva. Stiskněte klávesu Up and down option (Možnost nahoru a dolů) pro přepínání mezi různými možnostmi tohoto parametru.
4. Stiskněte tlačítko Power/Return (Napájení/Zpět) pro návrat do předchozí fáze.

Popis obsahu nastavení

1. Když je paměťová karta TX A/B plná, ikona bude červeně blikat. Po výběru panelu TX A/B stiskněte tlačítko nastavení pro vstup na stránku operací pro ztlumení mikrofonu a zobrazení doby záznamu.

2. Na stránce operací panelu RX můžete ztlumit mikrofon přijímače a upravit zesílení.
3. Vstupte na stránku operací panelu kanálu:
   (1) Lze změnit stupeň redukce šumu kanálu. Existují tři úrovně redukce šumu: 75/150/300.
   (2) Zesílení vysokých frekvencí kanálu lze nastavit na zapnuto/vypnuto.
   (3) Pro kanál lze vybrat 5 zvukových efektů EQ.
   (4) Lze nastavit nastavení zesílení zvukového kanálu.

4. Vstupte do panelu operací nastavení frekvence pro otevření frekvence a zobrazení verze. Když je povolena funkce párování frekvencí, zobrazí se stavové okno s informací, zda párování frekvencí proběhlo úspěšně nebo neúspěšně.
5. Zobrazí se stránka operací výstupního panelu. Výstup portu 3,5 mm je (TRRS/TRS) a pro různé kanály jsou vybrány různé mikrofony.
   Funkce portu typu -C je následující: pouze nabíjení/ čtení dat + nabíjení/ čtení paměťového souboru vysílače L/ čtení paměťového souboru vysílače R/ režim mobilního telefonu.


POZNÁMKA:

1. Pokud se při použití adaptéru Apple nebo připojení Type-C k telefonu vyskytuje teplo, vyberte v nastavení režim Phone (Telefon). V tomto případě telefon nebude dodávat energii do přijímače zpětně, čímž se sníží teplo generované rozhraním a telefon se bude napájet déle.
2. Zkontrolujte, zda je přijímač nastaven na TRRS, pokud používáte audio kabel 3,5 TRRS pro připojení mobilního telefonu. (TRRS je pro mobilní telefon, TRS je pro kameru).

6. Vstupte na stránku operací monitorovacího panelu, můžete upravit hlasitost monitorování přijímače a přepnout režim monitorovacího portu. Poté, co je monitorovací port 3,5 mm nastaven z monitorování na výstup, je režim výstupu a hlasitost spojena s nastavením výstupního portu.

Specifikace

TX Vysílač

Mikrofon

RX Přijímač

Mikrofon
