Synco G3 - Priručnik za bežični mikrofon za snimanje

Briga o vašem SYNCO proizvodu

• Molimo vas da proizvod držite u suhom, čistom okruženju bez prašine.
• Držite korozivne kemikalije, tekućine i izvore topline podalje od proizvoda kako biste spriječili mehanička oštećenja.
• Za čišćenje proizvoda koristite samo meku i suhu krpu.
• Neispravnost može biti uzrokovana padom, udarom vanjske sile.
• Ne pokušavajte rastaviti proizvod. Time poništavate jamstvo.
• Molimo vas da proizvod provjere ili poprave ovlašteni tehničari ako se dogode bilo kakve neispravnosti.
• Nepoštivanje svih uputa može rezultirati mehaničkim oštećenjem.
• Jamstvo se ne odnosi na ljudske pogreške.

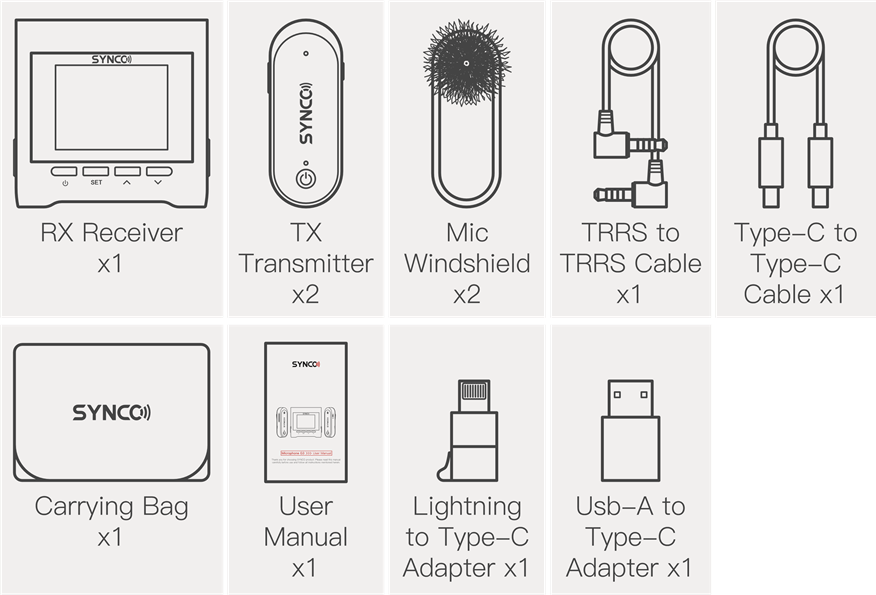

Popis paketa

RX prijemnik x1
TX odašiljač x2
Zaštita od vjetra za mikrofon x2
TRRS na TRRS kabel x1
Type-C na Type-C kabel x1
Torba za nošenje x1
Korisnički priručnik x1
Lightning na Type-C adapter x1
Usb-A na Type-C adapter x1

Uvod u proizvod

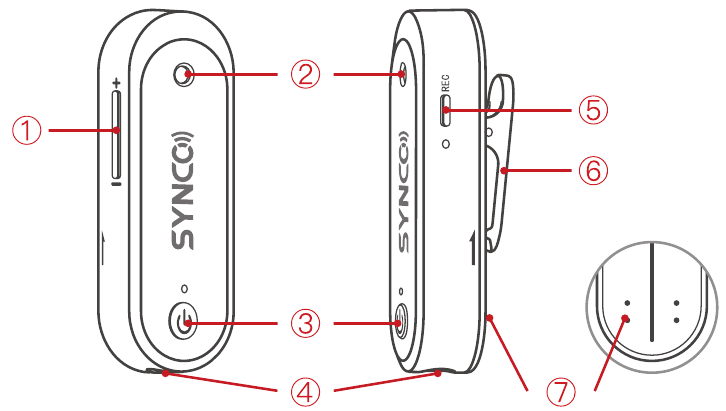

TX odašiljač

1. Gumb za kontrolu glasnoće
2. Ugrađeni mikrofon
3. Gumb za prebacivanje
4. 3.5mm priključak za nadzor
5. Gumb za snimanje
6. Džepna kopča
7. Kontakti (za punjenje i prijenos datoteka)

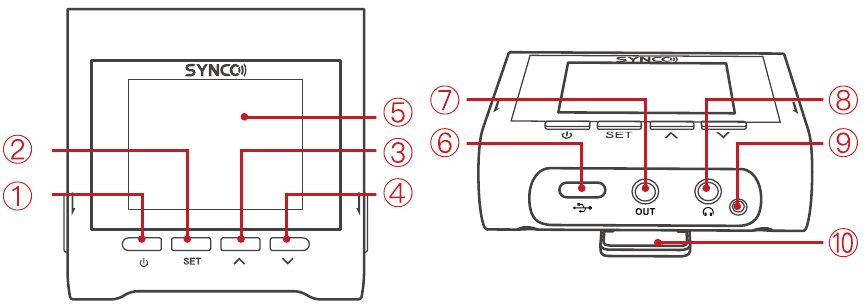

RX prijemnik

1. Gumb za prebacivanje/Gumb za povratak
2. Gumb za postavljanje
3. Gumb za opciju gore
4. Gumb za opciju dolje
5. Zaslon
6. Type C/Digitalni izlazni priključak
7. 3.5mm TRS/TRRS izlaz
8. 3.5mm priključak za nadzor
9. Rx ugrađeni mikrofon
10. Džepna kopča

TX indikator

Radni indikatori	Plavi/zeleni indikator na odašiljaču odgovara A/B odašiljaču prikazanom na zaslonu prijemnika
	Plavi/zeleni indikator treperi	Odašiljač čeka na vezu
	Plavi/zeleni indikator stalno svijetli	Odašiljač je uspješno povezan s prijemnikom
	Plavi/zeleni indikator svijetli i treperi u isto vrijeme	Poništavanje dovršeno
	Narančasti indikator svijetli	Punjenje
	Narančasti indikator je isključen	Potpuno napunjen

Indikatori snimanja	Crveni indikator svijetli	Snimanje je uključeno
	Crveni indikator je isključen	Snimanje je isključeno

Operacije

Tx odašiljač

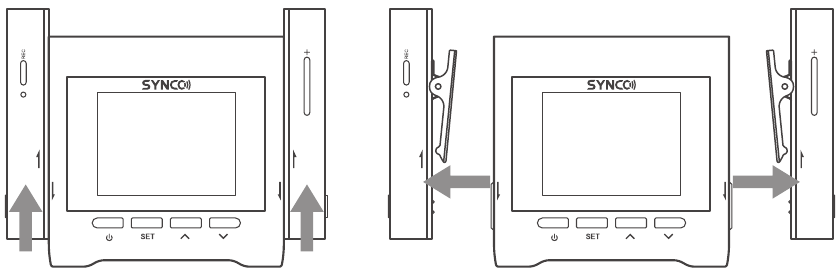

Uključivanje

Metoda 1: Gurnite TX prema gore u smjeru prikazanom na slici. TX se automatski uključuje i plavi i zeleni indikatori svijetle i trepere.

Metoda 2: Dugo pritisnite gumb za prebacivanje na prednjoj strani odašiljača 3 sekunde, a plavi i zeleni indikatori svijetle i trepere.

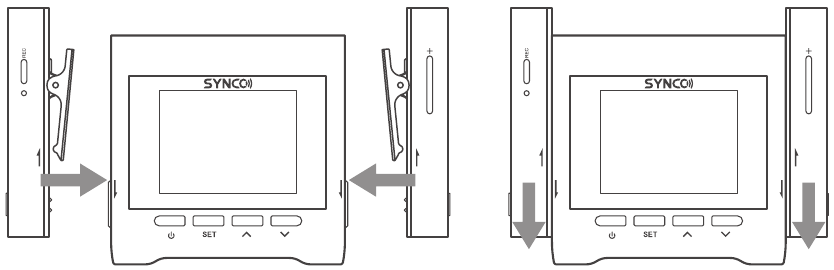

Isključivanje i punjenje

Metoda 1: Gurnite TX u prijemnik u smjeru prikazanom na slici, a narančasti indikator svijetli za automatsko punjenje. Narančasti indikator se isključuje i TX se automatski isključuje kada je potpuno napunjen.

Metoda 2: Dugo pritisnite gumb za prebacivanje na prednjoj strani TX-a 3 sekunde, plavi/zeleni indikator se isključuje i TX se isključuje.

Metoda 3: TX se automatski isključuje za 5 minuta kada nema veze ili snimanja.

Poništavanje

TX se automatski uključuje kada se izvadi iz RX-a. Dugo pritisnite gumb za prebacivanje 3 sekunde da biste ga isključili, a zatim dugo pritisnite gumb za prebacivanje 8 sekundisve dok plavi i zeleni indikator ne zatrepere. Poništavanje dovršeno.

Snimanje

Uključivanje snimanja: Dugo pritisnite gumb za snimanje sa strane TX-a 3 sekunde dok se ne upali crveno svjetlo.

Isključivanje snimanja: Dugo pritisnite gumb za snimanje 3 sekunde dok se ne ugasi crveno svjetlo.

Napomena: Jedna audio datoteka snimke traje najviše 22 sata (48K16bit)

Prijenos datoteka

Vratite TX u RX i postavite način čitanja kartice u RX-u za čitanje datoteka.

Nadzor

Umetnite uređaj za slušanje u 3.5mm priključak za nadzor za RX ulazni zvuk, kao što je RX zvuk mikrofona/RX ulazni audio s mobilnog telefona.

Podesite glasnoću nadzora u pet razina kada pritisnete gumb za glasnoću na TX-u.

Napomena: Ovaj priključak TX-a koristi se samo kao izlaz, a ne kao ulaz.

RX prijemnik

Uključivanje/Isključivanje

Dugo pritisnite gumb za uključivanje na RX-u 3 sekunde dok se zaslon ne uključi/isključi za uključivanje/isključivanje.

Poništavanje

Pritisnite gumbe gore i dolje 8 sekundi za poništavanje RX-a kada je uključen.

Uparivanje

Automatsko uparivanje:
Izvadite TX nakon uključivanja RX-a, TX će se automatski uključiti i upariti s RX-om.

Ručno uparivanje:
Metoda 1: Nakon što se RX uključi, uđite u ploču za postavljanje za uparivanje bez vađenja odašiljača,
Metoda 2: Izvadite TX i prvo ga poništite. Uđite u ploču za postavljanje kada se prijemnik uključi.

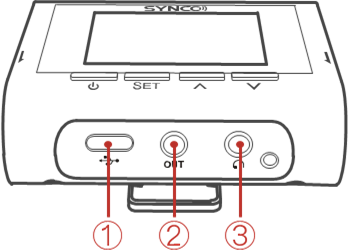

Prijenos datoteka

1. Spojite Type-C priključak RX-a na izlaz mobilnog telefona/računala putem adapterskog kabela.
2. Spojite 3.5mm OUT izlazni priključak RX-a na uređaj kao što je kamera putem TRRS/TRS kabela.
3. 3.5mm priključak za nadzor RX-a koristi se za nadzor i može se postaviti kao TRS izlazni priključak u ploči Postavke (Settings).

Izlaz LR ima 3 kanala: TXA-TXB-RX. Uređaj podržava najviše 3 izlaza, a izlazni uređaji koji odgovaraju TRRS i TRS kanalima mogu se slobodno kombinirati.

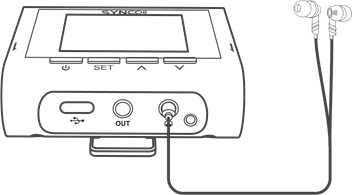

Nadzor

3.5mm priključak za nadzor RX-a podržava slušalice od 32 ω za nadzor u uhu za ulaz mobilnog telefona ili ulazni audio računala.

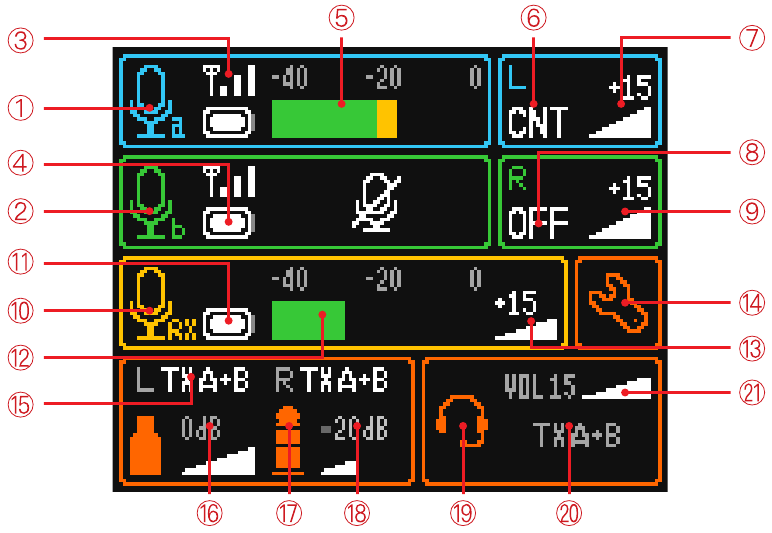

Zaslon

1. Odašiljač A
2. Odašiljač B
3. Signal odašiljača
4. Snaga odašiljača
5. Razina snage odašiljača
6. Zvučni efekt lijevog kanala
7. Vrijednost pojačanja lijevog kanala
8. Zvučni efekt desnog kanala
9. Vrijednost pojačanja desnog kanala
10. Prijemnik
11. Snaga prijemnika
12. Razina snage prijemnika Razina snage mikrofona
13. Vrijednost pojačanja prijemnika
14. Postavka frekvencije/Informacije o verziji
15. Opcija izlaznog kanala
16. Pojačanje izlaza USB priključka
17. Način izlaza priključka od 3,5 mm
18. Pojačanje izlaza priključka od 3,5 mm
19. Način izlaza priključka za nadzor
20. Opcija izlaznog kanala
21. Glasnoća priključka za nadzor

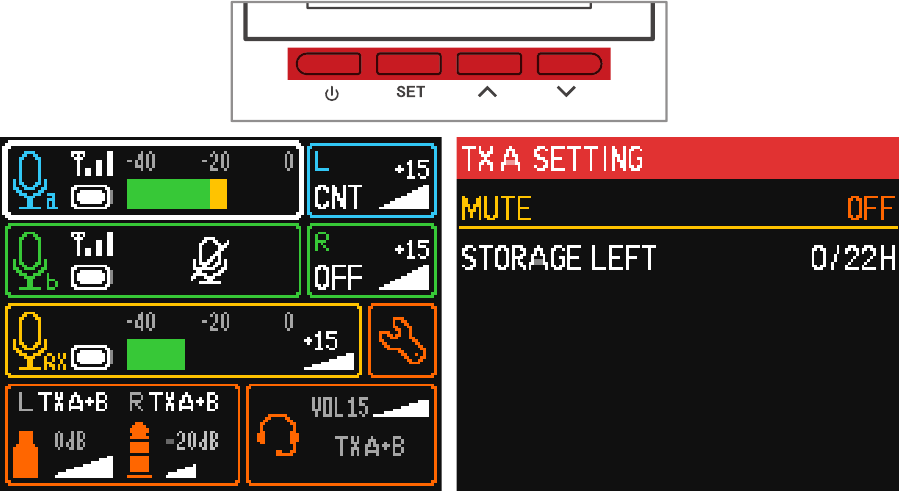

Odabir sučelja i rad gumba

1. Pritisnite gumb Setting (Postavke) ili gumb za opciju gore i dolje. Istaknuti dio zaslona prikazuje odabranu ploču.
2. Pritisnite gumbe za opciju gore i dolje za prebacivanje ploče, a zatim pritisnite gumb Settings (Postavke) za odabir stranice za rad ploče s postavkama.
3. Na stranici za rad pritisnite gumb gore i dolje za prebacivanje između različitih kategorija parametara. Ponovno pritisnite gumb za rad dok zaslon bljeska kao podsjetnik. Pritisnite tipku za opciju gore i dolje za prebacivanje između različitih opcija ovog parametra.
4. Pritisnite gumb Power/Return (Napajanje/Povratak) za povratak na prethodnu fazu.

Opis sadržaja postavki

1. Kada je memorijska kartica TX A/B puna, ikona će treptati crveno. Nakon odabira ploče TX A/B, pritisnite gumb za postavljanje za ulazak na stranicu za rad kako biste isključili zvuk mikrofona i pregledali trajanje snimanja.

2. Na stranici za rad ploče RX možete isključiti zvuk mikrofona prijemnika i izmijeniti pojačanje.

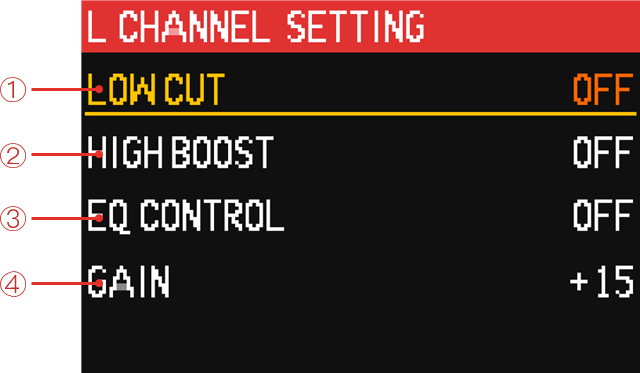

3. Uđite na stranicu za rad kanala:
   (1) Može se promijeniti stupanj smanjenja buke kanala. Postoje tri razine smanjenja buke: 75/150/300.
   (2) Visokofrekventno podizanje kanala može se postaviti na uključeno/isključeno.
   (3) Za kanal se može odabrati 5 EQ zvučnih efekata.
   (4) Može se postaviti podešavanje pojačanja zvučnog kanala.

4. Uđite na ploču za rad s postavkama frekvencije da biste otvorili frekvenciju i pregledali verziju. Kada je funkcija podudaranja frekvencije omogućena, prikazat će se skočni prozor statusa koji označava da je podudaranje frekvencije uspjelo ili nije uspjelo.

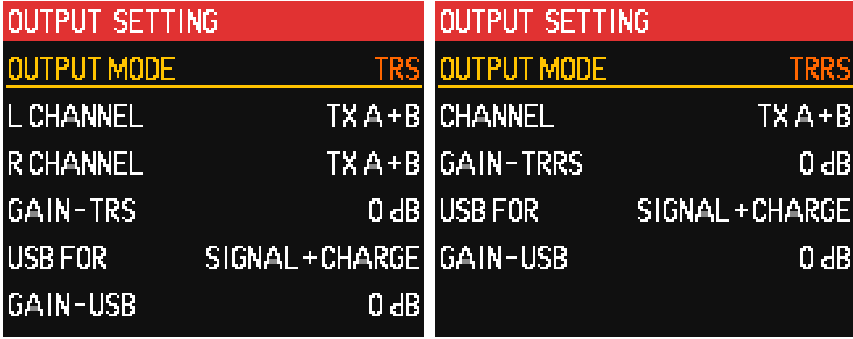

5. Prikazuje se stranica za rad izlazne ploče. Izlaz priključka od 3,5 mm je (TRRS/TRS), a za različite kanale odabiru se različiti mikrofoni.
   Funkcija priključka type -C je sljedeća: samo punjenje/ čitanje podataka + punjenje/ čitanje memorijske datoteke L odašiljača/ čitanje memorijske datoteke R odašiljača/ način rada mobilnog telefona.


NAPOMENA:

1. Odaberite Phone (Telefon) način rada u Setting (Postavke) ako se pojavi toplina prilikom korištenja Apple adaptera ili Type-C veze s telefonom. U ovom slučaju, telefon neće napajati prijemnik obrnuto, smanjujući toplinu koju stvara sučelje, a telefon će se dulje napajati.
2. Provjerite je li prijemnik postavljen na TRRS, kada koristite 3,5 TRRS audio kabel za spajanje mobilnog telefona. (TRRS je za mobilni telefon, TRS je za kameru).

6. Uđite na stranicu za rad nadzorne ploče, možete podesiti glasnoću nadzora prijemnika i prebaciti način rada nadzornog priključka. Nakon što se nadzorni priključak od 3,5 mm prebaci s nadzora na izlaz, način izlaza i glasnoća povezani su s postavkom izlaznog priključka.

Specifikacije

TX Odašiljač

Mikrofon

RX Prijemnik

Mikrofon
