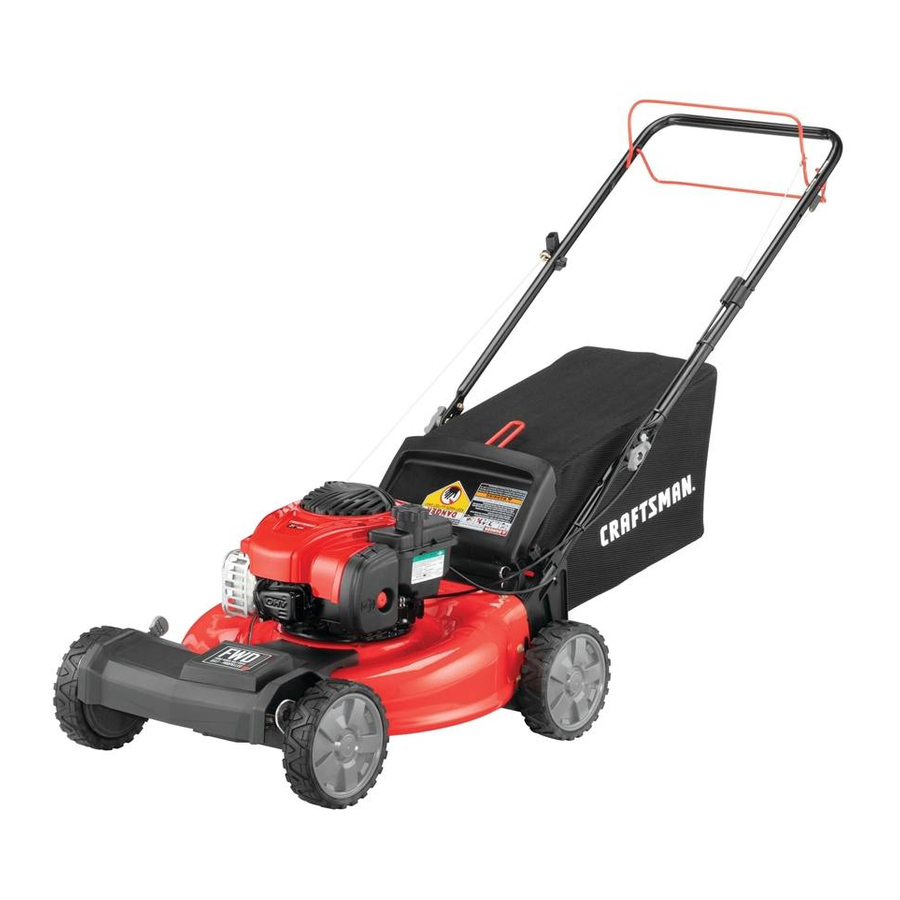

CRAFTSMAN M230 - Elsőkerék-hajtású önjáró fűnyíró használati útmutató

HA KÉRDÉSEI VAGY ÉSZREVÉTELEI VANNAK, LÉPJEN VELÜNK KAPCSOLATBA.
1-888-331-4569
WWW.CRAFTSMAN.COM

A berendezés használata előtt olvassa el a használati útmutatót, és kövesse az összes biztonsági szabályt és kezelési utasítást. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

MEGJEGYZÉS: Ez a kezelési útmutató több modellt is lefed. A funkciók modellenként eltérőek lehetnek. Nem minden funkció vonatkozik az összes modellre ebben a kézikönyvben, és az ábrázolt modell eltérhet az Öntől.

Form No. 769-19555A (2018. december 11.)

BIZTONSÁGI UTASÍTÁSOK

Ez a szimbólum fontos biztonsági utasításokra hívja fel a figyelmet, amelyek be nem tartása veszélyeztetheti az Ön és mások személyi biztonságát és/vagy tulajdonát. A gép használata előtt olvassa el és kövesse a kézikönyvben található összes utasítást. Az utasítások be nem tartása személyi sérülést okozhat. Ha ezt a szimbólumot látja, FOGADJA MEG A FIGYELMEZTETÉST!

Ezt a gépet úgy tervezték, hogy a kézikönyvben található biztonságos üzemeltetési gyakorlatoknak megfelelően működjön. Mint minden típusú elektromos berendezésnél, a kezelő gondatlansága vagy hibája súlyos sérülést okozhat. Ez a gép képes ujjakat, kezeket, lábujjakat és lábfejeket amputálni, valamint törmeléket szórni. A következő biztonsági utasítások be nem tartása súlyos sérülést vagy halált okozhat.

CALIFORNIA PROPOSITION 65
A motor kipufogógáza, néhány alkotóeleme és bizonyos járműalkatrészek olyan vegyi anyagokat tartalmaznak vagy bocsátanak ki, amelyek Kalifornia állam szerint rákot és születési rendellenességeket vagy más reproduktív károsodást okoznak.

Az Ön felelőssége – Korlátozza a gép használatát azokra a személyekre, akik elolvassák, megértik és betartják a kézikönyvben és a gépen található figyelmeztetéseket és utasításokat.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT!

ÁLTALÁNOS MŰKÖDÉS

• A gép összeszerelése előtt figyelmesen olvassa el a kezelési útmutatót teljes egészében. Olvassa el, értse meg és kövesse a gépen és a kézikönyvekben található összes utasítást a használat előtt. Őrizze meg ezt a kézikönyvet biztonságos helyen a jövőbeni és rendszeres használatra, valamint a cserealkatrészek megrendeléséhez.
• A használat előtt alaposan ismerje meg a kezelőszerveket és a gép helyes használatát.
• Ez a gép egy precíziós elektromos berendezés, nem pedig játékszer. Ezért mindig legyen rendkívül óvatos. Ezt a gépet egyetlen feladat elvégzésére tervezték: fűnyírásra. Ne használja más célra.
• Soha ne engedje, hogy 14 év alatti gyermekek használják ezt a gépet. A 14 éves és idősebb gyermekek olvassák el és értsék meg a kézikönyvben és a gépen található utasításokat és biztonságos üzemeltetési gyakorlatokat, és egy felnőtt képezze és felügyelje őket.
• Csak olyan felelős személyek használhatják ezt a gépet, akik ismerik a biztonságos üzemeltetés szabályait.
• Alaposan vizsgálja meg a területet, ahol a berendezést használni fogják. Távolítson el minden követ, botot, vezetéket, csontot, játékot és egyéb idegen tárgyat, amelyekben meg lehet botlani, vagy amelyeket a penge felvehet és eldobhat. Az eldobott tárgyak súlyos személyi sérülést okozhatnak.
• Tervezze meg a nyírási mintát úgy, hogy elkerülje az anyagok utak, járdák, járókelők és hasonlók felé történő kiszórását. Kerülje el azt is, hogy az anyagot falnak vagy akadálynak ütköztesse, mert ezáltal a kiszórt anyag visszapattanhat a kezelő felé.
• A pengeérintkezés vagy a kidobott tárgyak okozta sérülések elkerülése érdekében tartózkodjon a fogantyúk mögötti kezelői zónában, és tartsa távol a gyermekeket, járókelőket, segítőket és háziállatokat legalább 23 méterre a fűnyírótól, amíg az üzemel. Állítsa le a gépet, ha valaki belép a területre.
• A szemek védelme érdekében mindig viseljen védőszemüveget vagy védőálarcot a használat során, valamint beállítás vagy javítás közben. A visszapattanó tárgyak súlyos szemkárosodást okozhatnak.

• Viseljen erős, érdes talpú munkavédelmi cipőt, valamint testhezálló nadrágot és inget. Ajánlott az a ing és nadrág, amely eltakarja a karokat és a lábakat, valamint az acélbetétes cipő. Soha ne használja a gépet mezítláb, szandálban, csúszós vagy könnyű (pl. vászon) cipőben.
• Ne tegye a kezét vagy a lábát a forgó alkatrészek közelébe vagy a vágóasztal alá. A pengével való érintkezés ujjakat, kezeket, lábujjakat és lábfejeket amputálhat.
• A hiányzó vagy sérült kidobófedél pengeérintkezést vagy kidobott tárgyak okozta sérüléseket okozhat.
• Sok sérülés abból adódik, hogy a fűnyírót a lábára húzzák egy csúszás vagy botlás okozta esés során. Ne kapaszkodjon a fűnyíróba, ha esik: azonnal engedje el a fogantyút.
• Soha ne húzza a fűnyírót maga felé, miközben sétál. Ha el kell tolnia a fűnyírót egy faltól vagy akadálytól, először nézzen le és hátra, hogy elkerülje a megbotlást, majd kövesse az alábbi lépéseket:

1. Lépjen hátra a fűnyírótól, hogy teljesen kinyújtsa a karjait előre.
2. Győződjön meg arról, hogy jól egyensúlyoz, és biztos a lába.
3. Húzza lassan hátra a fűnyírót, legfeljebb félig maga felé.
4. Szükség szerint ismételje meg ezeket a lépéseket.

• Ne használja a fűnyírót alkohol vagy kábítószer hatása alatt.
• Ne kapcsolja be az önjáró mechanizmust a gépeken, amíg a motort be nem indítja.
• A pengevezérlő fogantyú egy biztonsági eszköz. Soha ne kísérelje meg megkerülni a működését. Ezáltal a biztonsági eszköz működésképtelenné válik, és személyi sérülést okozhat a forgó pengével való érintkezés. A pengevezérlő fogantyúnak mindkét irányban könnyen kell működnie, és elengedéskor automatikusan vissza kell térnie a kioldott helyzetbe.
• Soha ne használja a fűnyírót nedves fűben. Mindig ügyeljen a lábára. A megcsúszás és az esés súlyos személyi sérülést okozhat. Ha úgy érzi, hogy elveszíti az egyensúlyát, azonnal engedje el a pengevezérlő fogantyút, és a penge három másodpercen belül leáll.
• Csak nappali fényben vagy jó mesterséges fényben nyírjon. Sétáljon, soha ne fusson.
• Állítsa le a pengét, amikor kavicsos utakon, járdákon vagy utakon halad át.

• Ha a berendezés rendellenesen vibrálni kezd, állítsa le a motort, és azonnal ellenőrizze az okát. A vibráció általában valamilyen probléma figyelmeztető jele.
• Kapcsolja ki a motort, és várja meg, amíg a penge teljesen leáll, mielőtt eltávolítaná a fűgyűjtőt vagy eltömítené a csúszdát. A vágópenge a pengevezérlés kioldása után még néhány másodpercig forog. Soha ne helyezze a testének egyetlen részét sem a penge területére, amíg meg nem győződött arról, hogy a penge leállt.
• Soha ne használja a fűnyírót a megfelelő hátsó védőburkolat, kidobófedél, fűgyűjtő, pengevezérlő fogantyú vagy más biztonsági védőeszköz nélkül, és azok működőképes állapotában. Soha ne használja a fűnyírót sérült biztonsági eszközökkel. Ennek elmulasztása személyi sérülést okozhat.
• A hangtompító és a motor felforrósodik, és égési sérülést okozhat. Ne érintse meg.
• Soha ne kísérelje meg a kerék vagy a vágási magasság beállítását, amíg a motor jár.
• Csak a gyártó által ehhez a géphez készített alkatrészeket és tartozékokat használjon. Ennek elmulasztása személyi sérülést okozhat.
• A motor indításakor lassan húzza meg a zsinórt, amíg ellenállást nem érez, majd húzza meg gyorsan. Az indítózsinór gyors visszahúzása (visszarúgás) a kezét és a karját gyorsabban húzza a motor felé, mint ahogy el tudná engedni. Eltörhetnek csontok, törések, zúzódások vagy rándulások keletkezhetnek.
• Ha olyan helyzetek fordulnak elő, amelyekre ez a kézikönyv nem terjed ki, legyen óvatos és használja a józan eszét.

LEJTŐN VALÓ MŰKÖDÉS

A lejtők jelentős tényezőt jelentenek a megcsúszásos és eleséses baleseteknél, amelyek súlyos sérülést okozhatnak. A lejtőkön való működés fokozott óvatosságot igényel. A gép nehéz, és lefelé haladva felgyorsulhat. Készüljön fel a gép irányításának fenntartására. Ha kényelmetlenül érzi magát egy lejtőn, ne nyírja le. Az Ön biztonsága érdekében használja a kézikönyv részét képező lejtőmérőt a lejtők mérésére, mielőtt a gépet lejtős vagy dombos területen használná. Ha a lejtő nagyobb, mint 15 fok, ne nyírja le.

Tegye:

• A lejtőkön keresztben nyírjon; soha ne felfelé és lefelé, hogy elkerülje az irányítás elvesztését.
• Legyen rendkívül óvatos, amikor irányt vált a lejtőkön; felfelé forduljon, ne lefelé.
• Figyeljen a lyukakra, barázdákra, sziklákra, rejtett tárgyakra vagy dudorokra, amelyek megcsúszást vagy botlást okozhatnak. A magas fű elrejtheti az akadályokat.
• Mindig ügyeljen a lábára. A megcsúszás és az esés súlyos személyi sérülést okozhat. Ha úgy érzi, hogy elveszíti az egyensúlyát, azonnal engedje el a pengevezérlő fogantyút, és a penge három (3) másodpercen belül leáll.

Ne tegye:

• Ne nyírjon lejtők közelében, árkokban vagy töltéseken, mert elveszítheti a lábát vagy az egyensúlyát.
• Ne nyírjon 15 foknál nagyobb lejtőket a lejtőmérőn látható módon.
• Ne nyírjon nedves füvet. A bizonytalan láb megcsúszást okozhat.

GYERMEKEK

Tragikus balesetek történhetnek, ha a kezelő nem figyel a gyermekek jelenlétére. A gyermekeket gyakran vonzza a fűnyíró és a fűnyírási tevékenység. Nem értik a veszélyeket. Soha ne feltételezze, hogy a gyermekek ott maradnak, ahol utoljára látta őket.

• Tartsa távol a gyermekeket a fűnyírási területtől, és tartsa őket egy felelős felnőtt gondos felügyelete alatt, aki nem a kezelő.
• Legyen éber, és kapcsolja ki a fűnyírót, ha egy gyermek belép a területre.
• Hátrafelé haladás előtt és közben nézzen hátra és lefelé a kisgyermekekre.
• Legyen rendkívül óvatos, amikor vak sarkokhoz, ajtókhoz, bokrokhoz, fákhoz vagy más tárgyakhoz közeledik, amelyek elfedhetik a látását egy gyermekről, aki a fűnyíróba futhat.
• Tartsa távol a gyermekeket a forró vagy járó motoroktól. Égési sérüléseket szenvedhetnek a forró hangtompítótól.
• Soha ne engedje, hogy 14 év alatti gyermekek használják ezt a gépet. A 14 éves és idősebb gyermekek olvassák el és értsék meg a kézikönyvben és a gépen található utasításokat és biztonságos üzemeltetési gyakorlatokat, és egy felnőtt képezze és felügyelje őket.

SZERVIZ

A benzin biztonságos kezelése:
A személyi sérülések és anyagi károk elkerülése érdekében fokozottan ügyeljen a benzin kezelésére. A benzin rendkívül gyúlékony, és a gőzök robbanásveszélyesek. Súlyos személyi sérülés következhet be, ha a benzin Önre vagy a ruhájára kerül, ami meggyulladhat. Azonnal mossa le a bőrét, és cserélje ki a ruháját.

• Csak jóváhagyott benzines kannát használjon.
• Soha ne töltsön kannákat a jármű belsejében, vagy egy teherautó vagy utánfutó platóján, műanyag béléssel. A töltés előtt mindig helyezze a kannákat a földre, távol a járműtől.
• Távolítsa el a benzines berendezéseket a teherautóról vagy utánfutóról, és a földön tankolja meg. Ha ez nem lehetséges, akkor egy hordozható kannából tankolja meg az ilyen berendezéseket egy utánfutón, ahelyett, hogy egy benzinkút fúvókájából tenné.
• A fúvókát tartsa folyamatosan érintkezésben az üzemanyagtartály vagy a kanna nyílásának peremével, amíg a tankolás be nem fejeződik. Ne használjon fúvókazáró eszközt.
• Olvasson el minden cigarettát, szivart, pipát és más gyújtóforrást.
• Soha ne tankolja a gépet beltérben, mert gyúlékony gőzök halmozódnak fel a területen.
• Soha ne vegye le a tanksapkát, és ne töltsön üzemanyagot, amíg a motor forró vagy jár. Hagyja a motort legalább két percig hűlni a tankolás előtt.
• Soha ne töltse túl az üzemanyagtartályt. Az üzemanyag tágulásának lehetővé tétele érdekében ne töltse a tartály nyakának alja fölé.
• Tegye vissza a benzinsapkát, és szorosan húzza meg.
• Ha benzin ömlik ki, törölje le a motorról és a berendezésről. Vigye a gépet egy másik területre. Várjon 5 percet a motor beindítása előtt.

NE MÓDOSÍTSA A MOTORT
A súlyos sérülések vagy halál elkerülése érdekében semmilyen módon ne módosítsa a motort. A szabályozó beállításának manipulálása a motor túlpörgéséhez vezethet, és veszélyes sebességgel működhet. Soha ne manipulálja a motor szabályozójának gyári beállítását.

KÖZLEMÉNY A KIBOCSÁTÁSOKKAL KAPCSOLATBAN
A kaliforniai és a szövetségi EPA kibocsátási előírásoknak megfelelő SORE (Small Off Road Equipment) tanúsítvánnyal rendelkező motorok tanúsítvánnyal rendelkeznek a normál ólommentes benzinnel való üzemeltetésre, és a következő kibocsátáscsökkentő rendszereket tartalmazhatják: Motor Modification (EM) (Motor módosítás), Oxidizing Catalyst (OC) (Oxidációs katalizátor), Secondary Air Injection (SAI) (Másodlagos levegő befecskendezés) és Three Way Catalyst (TWC) (Háromutas katalizátor), ha van ilyen.

SZIKRAFOGÓ

Ez a gép belső égésű motorral van felszerelve, és nem használható olyan erdővel borított, bozótos vagy fűvel borított területen vagy annak közelében, hacsak a motor kipufogórendszere nincs felszerelve a vonatkozó helyi vagy állami törvényeknek megfelelő szikrafogóval (ha van ilyen).

Ha szikrafogót használnak, azt a kezelőnek hatékony működési állapotban kell tartania. Kalifornia államban a fentiek törvényileg előírtak (a California Public Resources Code 4442. szakasza). Más államokban is lehetnek hasonló törvények. A szövetségi törvények a szövetségi területeken érvényesek.

A kipufogódobhoz való szikrafogó a legközelebbi alkatrész- és javítószervizben kapható. A helyszínnel és a vásárlással kapcsolatos információkért hívja az 1-888-331-4569-es telefonszámot.

BIZTONSÁGI JELZÉSEK

Ez az oldal azokat a biztonsági jelzéseket ábrázolja és írja le, amelyek ezen a terméken megjelenhetnek. Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a gépen található összes utasítást.

Szimbólum	Leírás
	OLVASSA EL A KEZELÉSI ÚTMUTATÓ(KA)T Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a kézikönyv(ek)ben található összes utasítást.
	FORGÓ KÉSEK A sérülésveszély csökkentése érdekében tartsa távol a kezét és a lábát. Ne üzemeltesse, amíg a kidobófedél vagy a fűgyűjtő a megfelelő helyen van. Ha sérült, azonnal cserélje ki.
	JÁRÓKELŐK Ne kaszáljon, ha gyerekek vagy mások a közelben tartózkodnak.
	KÉZ/LÁB VÁGÁS Tartsa távol a kezét és a lábát a forgó alkatrészektől.
	KIREPÜLŐ TÖRMELÉK Távolítsa el azokat a tárgyakat, amelyeket a penge bármilyen irányba eldobhat. Viseljen védőszemüveget.
	LEJTŐK Legyen különösen óvatos a lejtőkön. A gép nehéz, és lefelé haladva felgyorsulhat. Készüljön fel a gép irányításának fenntartására. Az irányítás elvesztésének elkerülése érdekében a lejtőkön keresztben haladjon, ne fel és le. Kanyarodáskor felfelé forduljon, ne lefelé. Ne üzemeltesse 15°-nál nagyobb lejtőkön.
	A BENZIN TŰZVESZÉLYES Tankolás előtt hagyja a motort legalább két percig hűlni.
	SZÉN-MONOXID Soha ne járassa a motort zárt térben vagy rosszul szellőző helyen. A motor kipufogógáza szén-monoxidot tartalmaz, amely egy szagtalan és halálos gáz.
	A motor alkatrészei, különösen a kipufogódob, üzem közben rendkívül felforrósodnak. Hagyja a motort és a kipufogódobot lehűlni, mielőtt megérintené.

Az Ön felelőssége – Korlátozza a gépet használók körét azokra a személyekre, akik elolvassák, megértik és betartják a kézikönyvben és a gépen található figyelmeztetéseket és utasításokat.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT!

ÖSSZESZERELÉS

Ezt az egységet benzin és olaj nélkül szállítjuk a motorban. Mielőtt elindítaná vagy működtetné a gépet, feltétlenül töltse fel a motort benzinnel és olajjal a motor kézikönyvének Működés részében leírtak szerint.

MEGJEGYZÉS: A fűnyíró jobb és bal oldalára vonatkozó hivatkozás a kezelési pozícióból figyelhető meg.

Kicsomagolás

A karton kinyitása

3. A fűnyíró stabilizálása közben, hogy ne mozduljon el, emelje fel a felső fogantyút a 3. ábrán látható módon. Ne törje meg a kábelt a fogantyú felemelése közben.
   MEGJEGYZÉS: Csak EZ-Fold fogantyúk - A felső fogantyú felemelésekor ügyeljen arra, hogy a helyzetjelző egy vonalba kerüljön a három fogantyúhelyzet egyikével. Lásd a 3. ábra betétjét.

4. Hajtsa végre az alábbiak egyikét a felső fogantyú alsó fogantyúhoz való rögzítéséhez:
   1. Gombokkal és kocsicsavarokkal ellátott fogantyúk - Rögzítse vissza a 2a. lépésben eltávolított gombokat és kocsicsavarokat a fogantyú alsó furataiba. Lásd a 4. ábrát.

   2. EZ-Fold fogantyúk - Helyezze a kioldó karokat a zárt helyzetbe. Lásd az 5. ábrát.

5. Távolítsa el a T-csavarokat a fogantyú tartókból a 6. ábrán látható módon.

6. Kövesse az alábbi lépéseket a fogantyú összeszerelésének befejezéséhez:
   1. Húzza felfelé a fogantyút, amíg az alsó fogantyú furatai (a 6. ábrán látható fedélzeti kivágás) egy vonalba nem kerülnek a fogantyú tartó furataival. Lásd a 7. ábrát.
      MEGJEGYZÉS: A fogantyú felfelé húzásakor ügyeljen arra, hogy ne húzza ki teljesen a fogantyút.
   2. Illessze be a 2. lépésben eltávolított T-csavarokat a fogantyú tartókon és az alsó fogantyún keresztül, és húzza meg biztonságosan a fogantyú rögzítéséhez. Lásd a 7. ábrát.

7. A kötélvezető a felső fogantyú jobb oldalán van rögzítve. Lazítsa meg a kötélvezetőt rögzítő szárnyas gombot. Lásd a 8. ábrát.

   1. Tartsa a késvezérlőt a felső fogantyúhoz.
   2. Lassan húzza ki az indítókötél fogantyúját a motorból, és csúsztassa az indítókötél a kötélvezetőbe. Lásd a 8. ábrát.
   3. Húzza meg a kötélvezető szárnyas gombját.
   4. A mellékelt kábelkötegelőkkel rögzítse a késvezérlő és a meghajtókábeleket az alsó fogantyúhoz a 8. ábrán látható módon.

A kopás csökkentése és a megfelelő működés érdekében ügyeljen arra, hogy a kábel(ek) felső részén hagyjon némi lazaságot.

A fűgyűjtő rögzítése

1. Kövesse az alábbi lépéseket a fűgyűjtő összeszereléséhez. Győződjön meg arról, hogy a zsákot a megfelelő oldalára fordította összeszerelés előtt (a figyelmeztető címke kívül lesz).
   1. Helyezze a zsákot a keretre úgy, hogy a fekete műanyag oldala alul legyen.
   2. Csúsztassa a fűzsák műanyag csatornáját a keret kampóira. Lásd a 9. ábrát.

2. Kövesse az alábbi lépéseket a fűgyűjtő rögzítéséhez:

   1. Emelje fel a hátsó kidobó ajtót.
   2. Helyezze a fűgyűjtőt a fogantyú tartókban lévő nyílásokba a 10. ábrán látható módon. Engedje el a kidobó ajtót, hogy az a fűgyűjtőn pihenjen.

A fűgyűjtő eltávolításához emelje fel a fűnyíró hátsó kidobó ajtaját. Emelje fel a fűgyűjtőt a fogantyú tartókban lévő nyílásokról. Engedje el a hátsó kidobó ajtót, hogy az lezárja a fűnyíró hátsó nyílását.

Az oldalsó kidobó fedél rögzítése

A fűnyírót mulcsozóként szállítjuk. Az oldalsó kidobásra való átalakításhoz győződjön meg arról, hogy a fűgyűjtő nincs az egységen, és a hátsó kidobó ajtó zárva van.

1. A fűnyíró oldalán emelje fel a mulcsfedelet. Lásd a 11. ábrát.
2. Csúsztassa az oldalsó kidobó fedél két kampóját a mulcsozó fedél szerelvény zsanércsapja alá. Engedje le a mulcsozó fedelet. Soha ne távolítsa el az oldalsó mulcsozó fedelet, még akkor sem, ha nem mulcsoz.


Akkumulátor behelyezése/eltávolítása (ha van)

Olvassa el az akkumulátorra, a töltőre és a termékre vonatkozó összes biztonsági figyelmeztetést, utasítást és óvintézkedést. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

MEGJEGYZÉS: A lítium-ion akkumulátorok maximális teljesítményének és élettartamának biztosítása érdekében az első használat előtt töltse fel teljesen az akkumulátort.

A töltéssel, karbantartással és az akkumulátor ártalmatlanításával kapcsolatos utasításokat lásd az akkumulátortöltőhöz mellékelt használati útmutatóban.

1. Az akkumulátor behelyezéséhez hajtsa végre a következőket. Lásd a 12. ábrát:

   1. Emelje fel az akkumulátortartó fedelét.
   2. Helyezze be az akkumulátort az akkumulátortartóba. Egy hallható "kattanás" hallható, amikor az akkumulátor megfelelően csatlakozik.
   3. Zárja le az akkumulátortartó fedelét.
2. Az akkumulátor eltávolításához hajtsa végre a következőket. Lásd a 12. ábrát:
   1. Emelje fel az akkumulátortartó fedelét.
   2. Nyomja meg az akkumulátor kioldó gombját.
   3. Húzza ki az akkumulátort az akkumulátortartóból.
   4. Zárja le az akkumulátortartó fedelét.

Beállítások

Vágási magasság

A vágási magasság állítókarja az első és a hátsó jobb kerék felett található.

1. Húzza kifelé a magasságállító kart a kerék felé (az egység hajlamos leesni, amikor a kart kifelé mozgatják). Lásd a 13. ábrát.

2. Mozgassa a kart a kívánt helyzetbe a vágási magasság megváltoztatásához. Lásd a 13. ábrát.
3. Engedje el a kart a fedélzet felé.

Minden kereket ugyanabba a helyzetbe kell helyezni. Durva vagy egyenetlen gyep esetén mozgassa az egyes magasságállító karokat magasabb helyzetbe. Ez megakadályozza, hogy a füvet túl közel vágja a talajhoz.

Fogantyú dőlésszöge (ha van)

A kényelmes kezelés érdekében beállíthatja a fogantyú dőlésszögét. Hajtsa végre az alábbiak egyikét:

1. Gombokkal és kocsicsavarokkal ellátott fogantyúk. Lásd a 14. ábrát

   1. Távolítsa el a szárnyas anyákat és a kocsicsavarokat a fogantyúról.
   2. Helyezze a fogantyút a három pozíció egyikébe, amely a legkényelmesebb. Lásd a 14. ábra betétjét.
   3. Rögzítse a helyére az 1. lépésben eltávolított szárnyas anyákkal és kocsicsavarokkal.
2. EZ-Fold fogantyúk. Lásd a 15. ábrát

   1. Helyezze a kioldó karokat a kioldott helyzetbe.
   2. Mozgassa a felső fogantyút úgy, hogy a helyzetjelző egy vonalba kerüljön a három fogantyúhelyzet legkényelmesebbikével.
   3. Helyezze a kioldó karokat a zárt helyzetbe.

Meghajtásvezérlés (ha van)

Az állítókerék a meghajtásvezérlő fogantyúházban található, és a meghajtószíj meghúzására vagy meglazítására szolgál. Be kell állítania a meghajtásvezérlést, ha a fűnyíró nem hajtja magát a meghajtásvezérlés bekapcsolásakor, vagy ha a fűnyíró kerekei haboznak a meghajtásvezérlés bekapcsolásakor. Ha ezen feltételek bármelyike ​​fennáll, forgassa az állítókeréket az óramutató járásával megegyező irányba a kábel meghúzásához, vagy az óramutató járásával ellentétes irányba a kábel meglazításához. Lásd a 16. vagy 17. ábrát.

MŰKÖDÉS

Késvezérlés

A késvezérlés a fűnyíró felső fogantyújához van rögzítve. Nyomja be és szorítsa a felső fogantyúhoz az egység működtetéséhez. Engedje el a motor és a kés leállításához.

Ez a késvezérlés egy biztonsági eszköz. Soha ne kísérelje meg a működésének megkerülését.

Hajtásvezérlés - Bütyök vagy egyetlen kar (ha van)

A hajtásvezérlés a felső fogantyú tetején található, és a hajtás bekapcsolására szolgál. Szorítsa a felső fogantyúhoz a hajtás bekapcsolásához; engedje el a fűnyíró lassításához vagy leállításához.

Hajtásvezérlés - Kettős kar (ha van)

A hajtásvezérlők a felső fogantyú tetején találhatók, és a hajtás bekapcsolására szolgálnak. Szorítsa a jobb, a bal vagy mindkét jobb és bal oldali vezérlőt a felső fogantyúhoz a hajtás bekapcsolásához; engedje el őket a fűnyíró lassításához vagy leállításához.

Elektromos indító nyomógomb (ha van)

Az elektromos indító nyomógomb a felső fogantyú jobb oldalán található. Ez egy kivehető kulcs és nyomógomb is, és csak elektromos indítású modelleken található meg.

Vágási magasság állítókar

Egy állítókar a jobb hátsó keréken, egy pedig a jobb első keréken található. Mindkét karnak azonos helyzetben kell lennie az egyenletes vágás érdekében. A vágási magasság beállításához lásd az Összeszerelés részt.

Oldalsó kidobófedél (ha van)

A fűnyírót mulcsozóként szállítjuk. Ha ehelyett az oldalsó fűnyesedéket szeretné kidobni, kövesse az Összeszerelés részben található utasításokat az oldalsó kidobófedél rögzítéséhez.

Tartsa távol a kezét és a lábát a vágóasztalon lévő kidobónyílás területétől. Lásd az egységen található figyelmeztető címkét.

Fűgyűjtő (ha van)

A fűnyíró hátulján található fűgyűjtő a fűnyesedék összegyűjtésére szolgál egy másik helyen történő ártalmatlanításhoz. Ha a zsák megtelt, vegye ki a fogantyúkon keresztül, és ürítse ki a további fűnyírás előtt.

Mulcsfedél (ha van)

A mulcsfedél mulcsozási célokra szolgál. Ahelyett, hogy a fűnyesedéket fűgyűjtőben gyűjtené össze, vagy az oldalsó kidobónyílást használná, egyes fűnyírómodellek rendelkeznek azzal a lehetőséggel, hogy a fűnyesedéket visszavezessék a gyepre. Ezt hívják mulcsozásnak.

Nyomvédő (ha van)

A nyomvédő a fűnyíró hátuljához van rögzítve, és az a célja, hogy megvédje a kezelőt a repülő törmeléktől. Ne használja a fűnyírót, amíg a védő teljesen működőképes és a helyén van.

Vágóasztal mosó (ha van)

A fűnyíró vágóasztala a felületén egy vízcsatlakozóval van felszerelve a vágóasztal mosórendszerének részeként. Használja a vágóasztal mosót a fűnyesedék leöblítéséhez a vágóasztal aljáról.

Berántó indító

A berántó indító a jobb felső fogantyúhoz van rögzítve. Álljon az egység mögé, és húzza meg a berántó indító kötelet az egység elindításához.

Olajbetöltő sapka/olajszintmérő pálca

A részletes olajfeltöltési, ellenőrzési és csereutasításokért olvassa el a fűnyíróhoz mellékelt motor kezelési útmutatóját.

BENZIN- ÉS OLAJFELTÖLTÉS

Legyen rendkívül óvatos a benzin kezelésekor. A benzin rendkívül gyúlékony, és a gőzök robbanásveszélyesek. Soha ne tankolja a gépet zárt térben, vagy amíg a motor forró vagy jár. Oltsa el a cigarettát, szivart, pipát és más gyújtóforrásokat.

További motorinformációkért olvassa el a különálló motor kezelési útmutatóját.

Ezt az egységet benzin és olaj nélkül szállítjuk a motorban. Ügyeljen arra, hogy a motort benzinnel és olajjal töltse fel az utasításoknak megfelelően, mielőtt elindítaná vagy járatná a fűnyírót.

1. Adja hozzá a mellékelt olajat a fűnyíró első indítása előtt a különálló motor kezelési útmutatójában leírtak szerint.
2. Töltse fel a motort benzinnel a különálló motor kezelési útmutatójában leírtak szerint.

Akkumulátor töltöttségének ellenőrzése (ha van)

Olvassa el az akkumulátorra, a töltőre és a termékre vonatkozó összes biztonsági figyelmeztetést, utasítást és óvintézkedést. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

A töltési, karbantartási és akkumulátor-ártalmatlanítási utasításokért olvassa el az akkumulátortöltőhöz mellékelt használati útmutatót.

1. Nyomja meg az akkumulátor töltöttségjelző gombját az akkumulátor elején a töltöttségi szint ellenőrzéséhez. Lásd a 19. ábrát:


• Feltöltött akkumulátor - Az akkumulátor töltöttségjelzőjének egy-három lámpája világít a töltöttségi szint jelzésére.
• Lemerült akkumulátor - Ha egyetlen lámpa sem világít, töltse fel az akkumulátort. A töltési utasításokért olvassa el az akkumulátortöltőhöz mellékelt kézikönyvet.

A motor indítása

Győződjön meg arról, hogy a kezelőn kívül senki sem áll a fűnyíró közelében a motor indításakor vagy a fűnyíró működtetésekor. Soha ne járassa a motort zárt térben vagy rosszul szellőző helyiségekben. A motor kipufogógáza szén-monoxidot tartalmaz, amely szagtalan és halálos gáz. Tartsa távol a kezét, a lábát, a haját és a laza ruházatát a motor és a fűnyíró bármely mozgó alkatrészétől.

A motor indításával és leállításával kapcsolatos utasításokért olvassa el a motor kezelési útmutatóját.

Tartsa szilárdan a markolatot az indítózsinóron, hogy megakadályozza az indítózsinór gyors visszahúzódását (visszarúgását). A gyors visszahúzódás a kezét és a karját a motort felé húzhatja gyorsabban, mint ahogy el tudná engedni, ami csonttörésekhez, repedésekhez, zúzódásokhoz vagy rándulásokhoz vezethet.

A motor leállítása

1. Engedje el a késvezérlést a motor és a kés leállításához.

Várja meg, amíg a kés teljesen leáll, mielőtt bármilyen munkát végezne a fűnyírón, vagy eltávolítaná a fűgyűjtőt.

A fűnyíró használata

Győződjön meg arról, hogy a gyep mentes a kövektől, botoktól, drótoktól vagy más tárgyaktól, amelyek károsíthatják a fűnyírót vagy a motort. Az ilyen tárgyakat a fűnyíró véletlenül bármilyen irányba kidobhatja, és súlyos személyi sérülést okozhat a kezelőnek és másoknak.

1. Hajtsa végre az alábbiak egyikét:

• Bütykös és egykaros hajtásvezérlők - A motor járása után szorítsa a hajtásvezérlést a felső fogantyúhoz a fűnyíró meghajtásához.
• Kettős karos hajtásvezérlők

1. A motor járása után, miközben továbbra is lenyomva tartja a késvezérlést, szorítsa le a hajtásvezérlők egyikét (vagy mindkettőt) a felső fogantyúhoz a fűnyíró meghajtásához. Lásd a 20. ábrát.

2. A sebesség megváltoztatásához állítsa a sebességszabályozót a kívánt sebességre.

MEGJEGYZÉS: A hajtási sebesség kiválasztásakor használja az első sebességet, amíg kényelmesen és ismeri a fűnyíró működését.

Ha sebességet vált, miközben a fűnyíró áll, bizonyos körülmények között nehéz lehet első sebességbe kapcsolni. Ezt könnyen orvosolhatja a hajtókar rövid bekapcsolásával.

Bármely fűnyíró működtetése idegen tárgyak szembe kerülését okozhatja, ami súlyosan károsíthatja a szemét. Mindig viseljen védőszemüveget a fűnyíró működtetésekor, vagy bármilyen beállítás vagy javítás elvégzésekor.

MEGJEGYZÉS: A fűnyíró fejlett belső hajtásrendszerrel van felszerelve a könnyű használat érdekében. Amikor az egységet hátrafelé fordítja vagy húzza, bizonyos körülmények között a hátsó kerekekben a szokásosnál nagyobb ellenállást tapasztalhat. Ez teljesen normális, és orvosolható, ha hagyja, hogy az egység kissé előreguruljon anélkül, hogy a hajtókart (karokat) bekapcsolná, mielőtt hátrafelé húzná.

Használat mulcsozóként

A fű mulcsozásához távolítsa el a fűgyűjtőt vagy az oldalsó kidobónyílást a fűnyíróról. Amikor eltávolítja a fűgyűjtőt a fűnyíróról, győződjön meg arról, hogy a hátsó mulcsozó dugó (ha van) be van szerelve, és hagyja, hogy a hátsó kidobóajtó lezárja a fűnyíró hátsó nyílását. Amikor eltávolítja az oldalsó kidobónyílást, a mulcsozó fedél bezárul. A hatékony mulcsozáshoz ne vágjon nedves füvet. Ha a fű meghaladta a négy hüvelyket, a mulcsozás nem ajánlott. Ehelyett használja a fűgyűjtőt a fűnyesedék összegyűjtésére.

Fűgyűjtő használata (ha van)

A fűnyíró működtetése közben a fűgyűjtővel összegyűjtheti a fűnyesedéket.

1. Rögzítse a fűgyűjtőt az Összeszerelés részben található utasításokat követve. A fűnyesedék automatikusan összegyűlik a zsákban, miközben a fűnyírót járatja. Működtesse a fűnyírót, amíg a fűzsák meg nem telik.
2. Állítsa le teljesen a motort a késvezérlés elengedésével. Győződjön meg arról, hogy az egység teljesen leállt.
3. Emelje fel a kidobóajtót, és húzza fel és el a fűzsákot a fűnyírótól a zsák eltávolításához. Ártalmatlanítsa a fűnyesedéket, és szerelje vissza a zsákot, amikor elkészült.

Ha idegen tárgyba ütközik, állítsa le a motort. Húzza ki a gyújtógyertya vezetékét, alaposan vizsgálja meg a fűnyírót, hogy nincs-e rajta sérülés, és javítsa meg a sérülést, mielőtt újraindítaná és működtetné. A fűnyíró működés közbeni erős vibrációja sérülésre utal. Az egységet azonnal meg kell vizsgálni és meg kell javítani.

SZERVIZ ÉS KARBANTARTÁS

KARBANTARTÁSI ÜTEMTERV

Mielőtt bármilyen karbantartást/szervizelést végezne, kapcsoljon ki minden vezérlőt és állítsa le a motort. Várja meg, amíg minden mozgó alkatrész teljesen leáll. Húzza le a gyújtógyertya vezetékét, és földelje a motorhoz, hogy megakadályozza a véletlen beindulást.

Kövesse az alábbi karbantartási ütemtervet. Ez a táblázat csak a szervizelési irányelveket írja le. A befejezett karbantartási feladatok nyomon követéséhez használja a Szerviznapló oszlopot. A legközelebbi szervizközpont megkereséséhez vagy a szervizelés ütemezéséhez hívja a következő ingyenes telefonszámot: 1-888-331-4569.

A következő karbantartási elemek elvégzésére vonatkozó részletes utasításokat lásd a fűnyíróhoz mellékelt motor kezelési útmutatójában.

* Poros körülmények között vagy ha levegőben lévő törmelék van jelen, gyakrabban tisztítsa. Cserélje ki a légszűrőt, ha nagyon piszkos.

Mindig állítsa le a motort, hagyja lehűlni a motort, húzza le a gyújtógyertya vezetékét, és földelje a motorhoz, mielőtt bármilyen karbantartást végezne a gépen.

Általános ajánlások

Motor karbantartása

A motorral kapcsolatos összes szervizspecifikáció részletes leírását lásd a fűnyíróhoz mellékelt motor kezelési útmutatójában.

Motor tisztítása

• Naponta vagy minden használat előtt tisztítsa meg a motort a fűtől, a pelyvától vagy a felgyülemlett törmeléktől. Tartsa tisztán a rudazatot, a rugót és a vezérlőket. Tartsa a kipufogódob körüli és mögötti területet minden éghető törmeléktől mentesen.
• A motor tisztán tartása lehetővé teszi a levegő mozgását a motor körül.
• A motor alkatrészeit tisztán kell tartani, hogy csökkentsék a túlmelegedés és a felgyülemlett törmelék meggyulladásának kockázatát.

Ne használjon vizet a motor alkatrészeinek tisztításához. A víz szennyezheti az üzemanyagrendszert. Használjon kefét vagy száraz ruhát.

Fűnyíró karbantartása

A ház tisztítása

Szezononként egyszer tisztítsa meg a fűnyíróház alsó részét, hogy megakadályozza a fűnyesedék vagy más törmelék felhalmozódását. Kövesse az alábbi lépéseket ehhez a munkához.

1. Hagyja, hogy a motor járjon, amíg ki nem fogy az üzemanyag. Ne próbálja meg kiönteni az üzemanyagot a motorból. Húzza le a gyújtógyertya vezetékét. Lásd a motor kezelési útmutatóját.
2. Döntse meg a fűnyírót úgy, hogy a házon támaszkodjon, a kipufogódob oldala lefelé legyen. Tartsa szilárdan a fűnyírót.

Soha ne döntse meg a fűnyírót 90°-nál nagyobb szögben egyik irányba sem, és ne hagyja a fűnyírót hosszabb ideig megdöntve. Az olaj a motor felső részébe folyhat, ami indítási problémát okozhat.

3. Kapargassa le és tisztítsa meg a ház alsó részét egy megfelelő eszközzel. Ne permetezze le vízzel.

Ne használjon nagynyomású mosót vagy kerti tömlőt a készülék tisztításához. Ezek károsíthatják a csapágyakat vagy a motort. A víz használata lerövidíti az élettartamot és csökkenti a szervizelhetőséget.

4. Tegye vissza a fűnyírót a kerekeire a földre.

Házmosó (ha van)

A fűnyíró háza fel van szerelve egy vízcsatlakozóval a felületén, amely a házmosó rendszer része.

Használja a házmosót a fűnyesedék leöblítésére a ház aljáról, és megakadályozza a korrozív vegyi anyagok felhalmozódását. Végezze el a következő lépéseket MINDEN FŰNYÍRÁS UTÁN:

1. Tolja a fűnyírót egy vízszintes, tiszta helyre a gyepen, elég közel ahhoz, hogy a kerti tömlő elérje. Távolítsa el a fűgyűjtő zsákot, ha fel van szerelve.

Győződjön meg arról, hogy a fűnyíró kidobónyílása a háztól, a garázstól, a parkoló autóktól stb. EL FELÉ mutat.

2. Távolítsa el a gyorsan rögzíthető házmosó fúvókát a fűnyíróházról, és csavarja rá a kerti tömlő végére.
3. Csatlakoztassa a kerti tömlőt a házmosó fúvókával a ház felületén lévő vízcsatlakozóhoz. Lásd a 22. ábrát.

4. Nyissa meg a vizet.
5. Indítsa be a motort a Működés részben leírtak szerint.
6. Futtassa a motort legalább két percig, hogy a vágóház alja alaposan kiöblítődjön.
7. Engedje el a késvezérlést a motor és a kés leállításához.
8. Zárja el a vizet, és válassza le a házmosó fúvókát a ház felületén lévő vízcsatlakozóról.

A ház tisztítása után indítsa újra a fűnyírót. Tartsa a motort és a kést legalább két percig járva, hogy a vágóház alja alaposan megszáradjon.

Kés karbantartása

Amikor a vágókés eltávolítja élezés vagy csere céljából, védje a kezét egy pár vastag kesztyűvel, vagy használjon egy vastag rongyot a kés megtartásához.

Időnként ellenőrizze a késtartót, hogy nincs-e rajta repedés, különösen, ha idegen tárgyba ütközik. Szükség esetén cserélje ki. Kövesse az alábbi lépéseket a kés szervizeléséhez.

1. Hagyja, hogy a motor járjon, amíg ki nem fogy az üzemanyag. Ne próbálja meg kiönteni az üzemanyagot a motorból. Húzza le a gyújtógyertya vezetékét. Lásd a motor kezelési útmutatóját.
2. Fordítsa a fűnyírót az oldalára, ügyelve arra, hogy a légszűrő és a karburátor felfelé nézzen.
3. Távolítsa el a csavart és a kés harangtámaszt, amely a kést és a késtartót a motor főtengelyéhez rögzíti. Lásd a 23. ábrát.

4. Távolítsa el a kést és a tartót a főtengelyről.
5. Vegye ki a kést a tartóból a mérlegeléshez. Mérlegelje a kést egy kerek tengelyű csavarhúzóval az ellenőrzéshez. Távolítsa el a fémet a nehéz oldalról, amíg egyenletesen ki nem egyensúlyozódik. A kés élezésekor kövesse az eredeti köszörülési szöget. Egyenletesen köszörülje meg mindkét vágóélt, hogy a kés egyensúlyban maradjon.

Egy kiegyensúlyozatlan kés túlzott vibrációt okoz nagy sebességnél történő forgáskor. Károsíthatja a fűnyírót, és eltörhet, ami személyi sérülést okozhat.

1. Kenje meg a motor főtengelyét és a késtartó belső felületét könnyű olajjal. Csúsztassa a késtartót a motor főtengelyére. Helyezze a kést a tartóra úgy, hogy a kés "Fű oldal" (vagy cikkszámmal ellátott) oldala a föld felé nézzen, amikor a fűnyíró működési helyzetben van. Győződjön meg arról, hogy a kés egy vonalban van és illeszkedik a késtartó karimáira. Lásd a 23. ábra betétjét.

7. Helyezze a kés harangtámaszt a késre. Igazítsa a kés harangtámaszon lévő bevágásokat a késen lévő kis lyukakhoz.
8. Helyezze vissza a hatlapfejű csavart, és húzza meg a hatlapfejű csavart a következő nyomatékkal: 450 in-lb (min.), 600 in-lb (max.).

A fűnyíró biztonságos működésének biztosítása érdekében időnként ellenőrizze a kés csavarját a megfelelő nyomaték érdekében.

Szíj karbantartása

MEGJEGYZÉS: Számos alkatrészt el kell távolítani a fűnyíró önjáró hajtószíjának cseréjéhez. Forduljon egy hivatalos szervizközponthoz a szíj cseréjéhez.

Elektromos indító akkumulátor töltése (ha van)

A töltéssel, karbantartással és akkumulátor ártalmatlanításával kapcsolatos utasításokat lásd az akkumulátortöltőhöz mellékelt használati útmutatóban.

Az akkumulátor korrozív folyadékot és mérgező anyagot tartalmaz; óvatosan kezelje, és tartsa távol a gyermekektől. Ne szúrja ki, ne szerelje szét, ne csonkítsa meg és ne égesse el az akkumulátort. Töltés vagy kisütés közben robbanásveszélyes gázok szabadulhatnak fel. Használja jól szellőző helyen, távol a gyújtóforrásoktól.

Olvassa el az akkumulátorcsomag, a töltő és a termék összes biztonsági figyelmeztetését, utasítását és óvintézkedését. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

SZEZONON KÍVÜLI TÁROLÁS

Soha ne tárolja a fűnyírót üzemanyaggal a tartályban beltérben vagy rosszul szellőző helyen, ahol az üzemanyag gőzei elérhetnek nyílt lángot, szikrát vagy gyújtólángot, például fűtőberendezésen, vízmelegítőn, ruhaszárítón vagy gázkészüléken.

A motor előkészítése

30 napnál hosszabb ideig tárolt motorok esetén:

• Az üzemanyagrendszerben vagy a karburátor alkatrészein képződő gumi megelőzése érdekében járassa a motort, amíg az üzemanyaghiány miatt le nem áll, vagy adjon benzinadalékot a tartályban lévő benzinhez. Ha benzinadalékot használ, járassa a motort néhány percig, hogy az adalék keringjen a karburátoron keresztül.
• Az olajcsere nem kötelező, de ha szeretné kicserélni az olajat, akkor cserélje ki, amíg a motor meleg.
• Tisztítsa meg a motor felületét a törmeléktől.

A fűnyíró előkészítése

• Tisztítsa meg és kenje meg alaposan a fűnyírót a kenési utasítások szerint.
• Ne használjon nagynyomású mosót vagy kerti tömlőt a készülék tisztításához.
• Kenje be a fűnyíró vágókését alváz zsírral a rozsdásodás megelőzése érdekében.

A vágókés kezelésekor védje a kezét egy pár vastag kesztyűvel, vagy használjon egy vastag rongyot a kés megtartásához.

• A motor megfelelő tárolására vonatkozó utasításokat lásd a Motor előkészítése részben.
• Tárolja a fűnyírót száraz, tiszta helyen. Ne tárolja korrozív anyagok, például műtrágya mellett.

Ha bármilyen típusú elektromos berendezést rosszul szellőző vagy fém tárolóhelyiségben tárol, ügyeljen arra, hogy a berendezés rozsdamentes legyen. Könnyű olajjal vagy szilikonnal vonja be a berendezést, különösen a kábeleket és a fűnyíró összes mozgó alkatrészét tárolás előtt.

Akkumulátor

HIBAELHÁRÍTÁS

Húzza le a gyújtógyertya vezetékét, és földelje le a motorhoz, hogy megakadályozza a véletlen beindulást. Bármilyen karbantartás/szervizelés előtt kapcsoljon ki minden vezérlőt, és állítsa le a motort. Várja meg, amíg minden mozgó alkatrész teljesen leáll. Működés közben, illetve bármilyen beállítás vagy javítás során mindig viseljen védőszemüveget.

Ez a szakasz kisebb szervizelési problémákkal foglalkozik. A legközelebbi szervizközpont felkereséséhez vagy a szervizelés ütemezéséhez hívja a következő ingyenes számot: 1-888-331-4569.
