SunJoe SPX2598-MAX - 13A Elektromos magasnyomású mosó használati útmutató

Tartalom

1 FONTOS biztonsági utasítások
2 Általános biztonsági előírások
3 Elektromos biztonság
- 3.1 Biztonsági eszközök
- 3.2 Áramütés veszélye
- 3.3 Robbanásveszély
- 3.4 További biztonsági utasítások
4 Termékleírás
- 4.1 Cél
- 4.2 Alkalmazási területek
5 Biztonsági szimbólumok
6 Ismerje meg az elektromos magasnyomású mosóját
7 Műszaki adatok
8 Kicsomagolás
9 Összeszerelés
10 Működés
- 10.1 A magasnyomású mosó használata
- 10.2 Fúvókák használata
- 10.3 Munkavégzés mosószerekkel
- 10.4 Leállítás
- 10.5 Szünet tartása
11 Tárolás
12 Téliesítés + hosszú távú tárolás
13 Karbantartás
14 Ártalmatlanítás
15 Szerviz + támogatás
16 Modell + sorozatszámok
17 Hibaelhárítás
18 Opcionális tartozékok
19 Kézikönyv letöltése
20 Más nyelveken

FONTOS biztonsági utasítások

Minden kezelőnek el kell olvasnia ezeket az utasításokat használat előtt

Ez egy veszélyes helyzetet jelez, amely, ha nem kerüljük el, halálhoz vagy súlyos sérüléshez vezethet.

Ez egy veszélyes helyzetet jelez, amely, ha nem kerüljük el, kisebb vagy közepes sérüléshez vezethet.

Ez egy veszélyes helyzetet jelez, amely, ha nem tartják be, halálhoz vagy súlyos sérüléshez vezet.

Általános biztonsági előírások

Ezt a készüléket nem gyermekek, illetve olyan felügyelet nélküli személyek használhatják, akik fizikai, érzékszervi vagy mentális képességeik miatt nem képesek biztonságosan használni. A gyermekeket felügyelni kell annak biztosítására, hogy ne játsszanak a készülékkel.

A gép beindítása előtt kérjük, gondosan ellenőrizze, hogy nincs-e rajta valamilyen hiba. Ha bármilyen hibát talál, ne indítsa be a gépet. Lépjen kapcsolatba az Ön által felhatalmazott Snow Joe^® + Sun Joe^® kereskedővel, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

A magasnyomású mosó használatakor mindig be kell tartani az alapvető biztonsági előírásokat a tűz, az áramütés és a személyi sérülés kockázatának csökkentése érdekében. Ezek közé tartozik:

Ismerje a terméket – Tudja, hogyan kell leállítani a gépet és gyorsan leengedni a nyomást. Alaposan ismerkedjen meg a kezelőszervekkel.
Tartsa távol a bámészkodókat – Minden látogatót és háziállatot biztonságos távolságban kell tartani a munkaterülettől.
Használja a megfelelő terméket – Ne használja ezt a gépet más célra, mint amire tervezték.
Öltözzön megfelelően – Ne viseljen bő ruházatot vagy ékszert. Ezek beakadhatnak a mozgó alkatrészekbe. Kültéri munkavégzés során védő gumikesztyű és csúszásmentes lábbeli ajánlott.
Legyen óvatos, hogy elkerülje a megcsúszást vagy elesést. Viseljen védőlábbelit, amely védi a lábát és javítja a tapadást a csúszós felületeken.
Maradjon éber – Figyelje, mit csinál. Használja a józan eszét. Ne használja a magasnyomású mosót, ha fáradt, vagy alkohol vagy kábítószer hatása alatt áll.
Ne nyúljon túl messzire – Mindig tartsa meg a megfelelő lábtartást és egyensúlyt.
Kerülje el a véletlen indítást – Ne hordozzon bedugott gépet úgy, hogy az ujja a ravaszon van. Győződjön meg arról, hogy a kapcsoló ki van kapcsolva, mielőtt bedugja a gépet.
Ne bánjon rosszul a kábellel – Soha ne hordozza a gépet a kábelnél fogva, és ne rántsa meg a kábelt, hogy kihúzza a konnektorból. Tartsa távol a kábelt hőtől, olajtól és éles szélektől.
Használjon védőszemüveget – Használjon védőlábbelit, szorosan illeszkedő ruházatot, védőkesztyűt, hallás- és fejvédőt is.
Ellenőrizze a víz hőmérsékletét – Ez a magasnyomású mosó nem alkalmas forró víz szivattyúzására. SOHA ne csatlakoztassa forróvíz-hálózathoz, mert ez jelentősen csökkenti a szivattyú élettartamát.
Tárolja beltérben – SOHA ne tárolja a magasnyomású mosót a szabadban vagy olyan helyen, ahol megfagyhat. A szivattyú súlyosan károsodhat.
Földzárlat-megszakító (GFCI) – Ez a termék a tápkábel dugójába épített földzárlat-megszakítóval van ellátva. Ha a dugót vagy a kábelt ki kell cserélni, csak azonos cserealkatrészeket használjon.
Ellenőrizze az elektromos vezetékeket – A tápkábel szigetelésének tökéletesen épnek kell lennie. Ha a tápkábel sérült, vagy bármilyen kopás vagy szakadás jeleit mutatja, ne használja a magasnyomású mosót. Lépjen kapcsolatba az Ön által felhatalmazott Snow Joe^® + Sun Joe^® kereskedővel, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Ne használja ezt a készüléket a használati útmutató elolvasása nélkül.

Ezt a készüléket a gyártó által ajánlott tisztítószerekkel való használatra tervezték. Más tisztítószerek vagy vegyszerek használata károsan befolyásolhatja a készülék biztonságát.

Ne használja a készüléket személyek közelében, hacsak nem viselnek védőruházatot.

A nagynyomású vízsugarak veszélyesek lehetnek, ha nem rendeltetésszerűen használják őket. A vízsugarat nem szabad személyekre, háziállatokra, feszültség alatt álló elektromos berendezésekre vagy magára a készülékre irányítani.

Ne irányítsa a vízsugarat saját magára vagy másokra ruhák vagy lábbelik tisztítása céljából.
Robbanásveszély – Ne permetezzen gyúlékony folyadékokat.
Válassza le a szerszámot – Bármilyen karbantartási feladat elvégzése előtt válassza le az elektromos hálózatról.
Tartsa távol a gyermekeket – Ezt a nagynyomású elektromos mosót nem használhatják gyermekek vagy képzetlen személyzet.
A készülék biztonságának biztosítása érdekében csak a gyártótól származó eredeti cserealkatrészeket vagy a gyártó által jóváhagyott alkatrészeket használjon.

A visszafolyásgátlókon áthaladt vizet nem ivóvíznek tekintik.

Tisztítás, karbantartás vagy alkatrészek cseréje során a gépet le kell választani az áramforrásról a dugó kihúzásával a fali aljzatból.

A nagynyomású tömlők, szerelvények és csatlakozók fontosak a készülék biztonságos működéséhez. Csak a gyártó által ajánlott tömlőket, szerelvényeket és csatlakozókat használjon.

Ellenőrizze a sérült alkatrészeket – Ne használja a készüléket, ha a tápkábel vagy a készülék más fontos alkatrészei sérültek (pl. biztonsági berendezések, nagynyomású tömlő, pisztoly).

Ha hosszabbítót használ, a dugónak és az aljzatnak vízhatlannak kell lennie.

A nem megfelelő hosszabbítók veszélyesek lehetnek.

Ezt a nagynyomású elektromos mosót nem szabad 32ºF (0°C) alatti hőmérsékleten használni.

A dobon lévő tápkábeleket mindig teljesen le kell tekerni, hogy a kábel ne melegedjen túl.

A tápkábel csatlakozásait szárazon és a talajtól távol kell tartani.
Ha a tápkábel sérült, ne használja a készüléket. Lépjen kapcsolatba az Ön által felhatalmazott Snow Joe^® + Sun Joe^® kereskedővel, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.
Működés, kezelés, szállítás és tárolás során tartsa a gépet stabil, sík felületen. A gép hirtelen felborulása testi sérülést okozhat.
Baleset vagy meghibásodás esetén azonnal kapcsolja ki a gépet. (Ha mosószerrel érintkezik, öblítse le bő tiszta vízzel.)

Elektromos biztonság

FIGYELEM
Ha problémák vannak az elektromos hálózattal, rövid feszültségesések jelentkezhetnek a berendezés indításakor. Ez viszont befolyásolhatja más berendezéseket (pl. villoghat egy lámpa). Ha a MAINS-IMPEDANCE Zmax < 0,335 OHM, akkor ilyen zavarok nem várhatók (ha segítségre van szüksége, további információért forduljon a helyi áramszolgáltatóhoz).

Áramütés veszélye – A gép beindítása előtt gondosan ellenőrizze, hogy nincsenek-e rajta hibák. Ha bármilyen hibát talál, ne indítsa be a gépet, és forduljon a forgalmazójához.

A következőket kell betartani a nagynyomású elektromos mosó elektromos hálózathoz való csatlakoztatásakor:

Az elektromos hálózati csatlakozást szakképzett személynek kell elvégeznie.
A készülék elektromos ellátásának tartalmaznia kell egy maradékáram-védő eszközt, amely megszakítja az áramellátást, ha a föld felé szivárgó áram meghaladja a 30 mA-t 30 ms-ig, vagy egy eszközt, amely megszakítja a földelő áramkört (GFCI).

Csak szennyeződésektől mentes vizet használjon. Ha fennáll annak a veszélye, hogy homok kerül a bemenő vízbe (azaz a saját kútjából), akkor egy további szűrőt kell felszerelni.

Biztonsági eszközök

A szórópisztoly zárószerkezettel rendelkezik. Ha a zár be van kapcsolva, a szórópisztoly nem működtethető.

Hőérzékelő – A hőérzékelő védi a motort a túlterheléstől. Ha a hőérzékelő aktiválódik és az áramellátás megszakad, várjon egy ideig, amíg a motor lehűl, és indítsa újra az egységet.
Dupla szigetelés – A kettős szigetelésű készülékekben a földelés helyett két szigetelési rendszer van. A kettős szigetelésű készülékeken nincs földelési lehetőség, és nem is szabad földelési lehetőséget hozzáadni a készülékhez. A kettős szigetelésű készülékek szervizelése rendkívüli körültekintést és a rendszer ismeretét igényli, és azt csak szakképzett szervizszemélyzet végezheti egy hivatalos Snow Joe^® + Sun Joe^® márkakereskedőnél. A kettős szigetelésű készülékekhez tartozó cserealkatrészeknek azonosnak kell lenniük a kicserélt alkatrészekkel. A kettős szigetelésű készülékek a "Double Insulation" (dupla szigetelés) vagy "Double Insulated" (duplán szigetelt) szavakkal vannak jelölve. A szimbólum (négyzet a négyzetben) szintén szerepelhet a készüléken.
Földzárlat-védő megszakító (GFCI) védelem – Ez a magasnyomású mosó földzárlat-védő megszakítóval (GFCI) van ellátva, amely a tápkábel dugójába van beépítve. Ez az eszköz további védelmet nyújt az áramütés kockázatával szemben. Ha a dugó vagy a kábel cseréje szükségessé válik, csak azonos cserealkatrészeket használjon, amelyek GFCI védelemmel vannak ellátva.
Nem ajánlott hosszabbítót használni ehhez a magasnyomású mosóhoz. Az egységhez alapfelszereltségként egy 35 láb hosszú GFCI tápkábel tartozik. A hosszabbító használata feszültségesést okozhat, ami teljesítményvesztéshez és túlmelegedéshez vezethet.
Ha hosszabbítót kíván használni, csak kültéri használatra szánt hosszabbítókat használjon. Ezek a hosszabbítók a következő jelöléssel vannak ellátva: "Acceptable for use with outdoor appliance; store indoors while not in use" (Kültéri készülékkel való használatra alkalmas; használaton kívül tárolja beltérben). Csak olyan hosszabbítót használjon, amelynek elektromos teljesítménye nem kisebb, mint a termék névleges teljesítménye. Ne használjon sérült hosszabbítókat. Használat előtt vizsgálja meg a hosszabbítót, és cserélje ki, ha sérült. Ne használja helytelenül a hosszabbítót, és ne rángassa meg a kábelt a leválasztáshoz. Tartsa távol a kábelt hőtől és éles szélektől. Mindig válassza le a hosszabbítót a csatlakozóaljzatról, mielőtt a terméket leválasztja a hosszabbítóról.
Az áramütés kockázatának csökkentése érdekében ez a készülék polarizált dugóval rendelkezik (azaz az egyik penge szélesebb, mint a másik). A készülék dugója csak egyféleképpen illeszkedik a polarizált aljzatba.
Ha a készülék dugója nem illeszkedik teljesen az aljzatba, fordítsa meg a dugót. Ha a dugó továbbra sem illeszkedik, győződjön meg arról, hogy a megfelelő polarizált fali aljzatot használja. Ha a dugó továbbra sem illeszkedik, forduljon szakképzett villanyszerelőhöz a megfelelő fali aljzat felszereléséhez. Semmilyen módon ne módosítsa a készülék dugóját, a tápkábel aljzatát vagy a tápkábel dugóját.

Az áramütés SÚLYOS SÉRÜLÉST vagy HALÁLT okozhat. Tartsa be ezeket a figyelmeztetéseket:

Ne engedje, hogy az elektromos magasnyomású mosó bármely része érintkezzen vízzel, amíg az üzemben van. Ha a készülék kikapcsolt állapotban nedves lesz, indítás előtt törölje szárazra.
Ne használjon 25 lábnál hosszabb hosszabbítót. A magasnyomású mosóhoz 35 láb hosszú tápkábel tartozik. A kombinált kábelhossz nem haladhatja meg a 60 lábat. Bármilyen hosszabbítónak 14-es (vagy vastagabb) vezetéknek kell lennie a magasnyomású mosó biztonságos táplálásához.
Ne érintse meg a készüléket vagy a dugóját nedves kézzel, vagy miközben vízben áll. A gumicsizma viselése némi védelmet nyújt.

HOSSZABBÍTÓ KÁBEL TÁBLÁZAT
Kábel hossza:	25 ft (7,6 m)
Min. Vezeték vastagsága (A.W.G.):	14

Az áramütés kockázatának csökkentése érdekében tartsa szárazon és a talajtól távol az összes csatlakozást. Ne érintse meg a dugót nedves kézzel.

Annak megakadályozása érdekében, hogy a készülék kábele működés közben leváljon a hosszabbítóról, kössön csomót a két kábelre az 1. táblázatban látható módon.

1. táblázat. A hosszabbító kábel rögzítésének módja

Kösse össze a kábelt az ábra szerint
Csatlakoztassa a dugót és az aljzatot

Ne használja helytelenül a kábelt. Soha ne húzza a magasnyomású mosót a kábelnél fogva, és ne rántsa meg a kábelt, hogy leválassza az aljzatról. Tartsa távol a kábelt hőtől, olajtól és éles szélektől.

Áramütés veszélye

Használat előtt ellenőrizze a kábelt.
Ne használja, ha a kábel sérült.
Tartsa szárazon és a talajtól távol az összes csatlakozást.
Ne érintse meg a dugót nedves kézzel.
Tartsa távol a kábelt hőtől és éles szélektől.
Ne permetezzen elektromos készülékeket és vezetékeket.

Robbanásveszély

Ne permetezzen gyúlékony folyadékokat.
Ne használjon savakat, bázisokat, oldószereket vagy bármilyen gyúlékony anyagot ebben a termékben. Ezek az anyagok fizikai sérüléseket okozhatnak a kezelőnek és helyrehozhatatlan károkat a gépben.

További biztonsági utasítások

Nagynyomású: tartsa távol a fúvókát.
Befecskendezési veszély: a berendezés súlyos sérülést okozhat, ha a permet behatol a bőrbe.
Ne irányítsa a pisztolyt senkire vagy a test bármely részére.
Bőrbehatolás esetén azonnal forduljon orvoshoz.
Szervizelés, tisztítás vagy bármely alkatrész eltávolítása előtt kapcsolja ki az áramot és engedje le a nyomást.
Ez a gép nem alkalmas ivóvízvezetékhez való csatlakoztatásra.

Termékleírás

Cél

Ez az elektromos magasnyomású mosó kizárólag lakossági használatra készült. Közepes és nagy igénybevételű tisztítási munkákra tervezték hajókon, motorkerékpárokon, lakóautókon, ATV-ken, utánfutókon, teraszokon, grilleken, burkolatokon, kerti bútorokon és egyebeken.

Alkalmazási területek

Soha semmilyen körülmények között ne használja a gépet potenciálisan robbanásveszélyes területeken!
Az üzemi hőmérsékletnek 32ºF (0ºC) és 104ºF (40ºC) között kell lennie.
A gép egy szivattyúval ellátott szerelvényből áll, amely egy ütéselnyelő házba van zárva. A kezelő optimális munkavégzési pozíciójának biztosítása érdekében a gép egy szórófejjel és egy csúszásmentes fogantyúval van felszerelve, amelyek alakja és konfigurációja megfelel a vonatkozó előírásoknak.
Semmilyen módon ne takarja le vagy módosítsa a szórófejet vagy a szórófejet.
A nagynyomású elektromos mosót hideg vagy langyos vízzel való használatra tervezték; a magasabb hőmérséklet károsíthatja a szivattyút.
Ne használjon piszkos, szemcsés vagy bármilyen vegyi terméket tartalmazó vizet, mivel az ilyen szennyeződések ronthatják a működést és lerövidíthetik a gép élettartamát.

Biztonsági szimbólumok

A következő táblázat bemutatja és leírja azokat a biztonsági szimbólumokat, amelyek ezen a terméken megjelenhetnek. Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a gépen található összes utasítást.

Szimbólumok	Leírások	Szimbólumok	Leírások
	OLVASSA EL A KEZELÉSI ÚTMUTATÓ(KA)T – Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a felhasználói kézikönyv(ek)ben található összes utasítást.		Áramütés veszélye.
	BIZTONSÁGI FIGYELMEZTETÉS – Óvintézkedést, figyelmeztetést vagy veszélyt jelez.		Ne tegye ki a készüléket esőnek vagy nedves körülményeknek. Tartsa szárazon.
	VISELJEN SZEM- ÉS HALLÁSVÉDŐT – A sérülések elleni védelem érdekében viseljen fültokot és védőszemüveget.		A sérülés kockázatának csökkentése érdekében a felhasználónak legalább 49 láb (15 m) távolságban kell tartania az összes nézőt.
	Használat közben viseljen védőkesztyűt a keze védelme érdekében.		Viseljen csúszásmentes lábbelit, amely védi a lábát és javítja a lábtartását csúszós felületeken.
	Tárolja beltérben. Soha ne tárolja a magasnyomású mosót a szabadban. Ha a szivattyú megfagy, maradandó károsodás következhet be.		A gép nem alkalmas ivóvízvezetékhez való csatlakoztatásra.
	A tápkábelt mindig tartsa távol hőforrásoktól, olajoktól vagy éles szélektől. Azonnal húzza ki a dugót a hálózatból, ha a kábel sérült, kopott vagy összegabalyodott.		Kapcsolja KI a gépet, és válassza le az áramforrásról, mielőtt ellenőrzi, tisztítja, tartozékokat cserél vagy bármilyen más karbantartási feladatot végez.
	Dupla szigetelés – Szervizeléskor csak azonos cserealkatrészeket használjon.

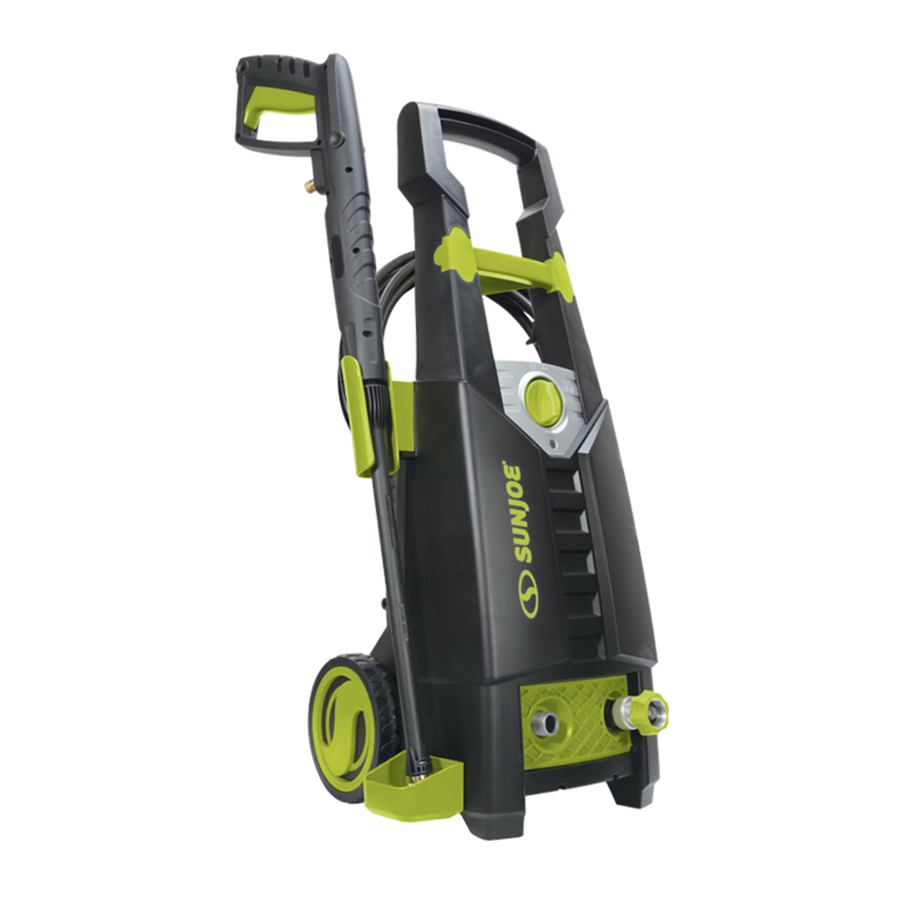

Ismerje meg az elektromos magasnyomású mosóját

A magasnyomású mosó használata előtt figyelmesen olvassa el a használati útmutatót és a biztonsági szabályokat. Hasonlítsa össze az alábbi ábrát a készülékkel, hogy megismerje a különböző vezérlők és beállítások helyét. Őrizze meg ezt a kézikönyvet későbbi használatra.

Trigger gun (pisztoly)
On/Off switch (be/ki kapcsoló)
Water outlet/high-pressure hose connection (vízkimenet/nagynyomású tömlő csatlakozás)
Garden hose adapter/ connection (kerti tömlő adapter/csatlakozás)
Power cord with GFCI (tápkábel GFCI-vel)
Wheels (2) (kerekek (2))
Needle clean-out tool (tűtisztító eszköz)
Cord holder (kábel tartó)
Top handle (felső fogantyú)
High-pressure hose holder (nagynyomású tömlő tartó)
High-pressure hose (nagynyomású tömlő)
On-board nozzle storage (beépített fúvóka tároló)
0º Quick-Connect nozzle (red) (0º gyorscsatlakozó fúvóka (piros))
15º Quick-Connect nozzle (yellow) (15º gyorscsatlakozó fúvóka (sárga))
40º Quick-Connect nozzle (gray) (40º gyorscsatlakozó fúvóka (szürke))
Foam adjusting cap (hab beállító sapka)
Detergent nozzle (mosószer fúvóka)
Foam cannon bottle (habágyú palack)
Spray wand protector (szórópisztoly védő)
Brass quick-connect collar (sárgaréz gyorscsatlakozó gallér)
Spray wand (szórópisztoly)
Trigger gun holder (pisztoly tartó)
High-pressure hose connection (nagynyomású tömlő csatlakozás)
Trigger (ravasz)
Safety lock (biztonsági zár)

Műszaki adatok

Rated Voltage: 120V ~ 60 Hz
Motor: 13-amp
Max Water Inlet Temperature: 104ºF/40ºC
Max Water Inlet Pressure: 0.7 MPa
Foam Cannon Capacity: 33.8 fl oz (1 L)
High Pressure Hose Length: 20 ft (6 m)
Power Cord Length: 35 ft (10.7 m)
Rated Pressure:1500 PSI
Rated Flow: 1.2 GPM (4.5 L/min)
Net Weight: 19.6 lbs (8.9 kg)

Kicsomagolás

A doboz tartalma

Elektromos magasnyomású mosó
Felső fogantyú
Nagynyomású tömlő tartó
Szórópisztoly védő
Pisztoly tartó
Kábel tartó
4.8 x 16 csavarok (7)
Szórópisztoly
Pisztoly
Három (3) Quick-Connect fúvóka (0º, 15º, 40º)
Tűtisztító eszköz (a kézikönyv csomagban található)
Nagynyomású tömlő
Kerti tömlő adapter (anya csatlakozó)
Kézikönyv regisztrációs kártyával

Ne csatlakoztassa a tápegységhez, amíg az összeszerelés be nem fejeződött. Ennek elmulasztása véletlen indítást és súlyos személyi sérülést okozhat.

Összeszerelés

Szükséges eszközök: Phillips fejű csavarhúzó

Csúsztassa a felső fogantyút a magasnyomású mosó tetejére, és rögzítse a három csavarral az ábra szerint (1. ábra).
Rögzítse a nagynyomású tömlő tartót, és rögzítse a mellékelt négy további csavarral az ábra szerint (2. ábra).
Csúsztassa a kábel tartót a helyére (3. ábra).
Csúsztassa a pisztoly tartót a helyére (4. ábra).
Csúsztassa a szórópisztoly védőt a helyére (5. ábra).
A szórópisztoly és a pisztoly összekapcsolásához nyomja a szórópisztoly szárnyait a pisztoly nyílásába, majd forgassa el az óramutató járásával ellentétes irányba, amíg a 2 rész teljesen össze nem záródik (6. ábra).
Csatlakoztassa a nagynyomású tömlőt a pisztolyhoz. Csavarással rögzítse a csatlakozást (7. ábra).
Csatlakoztassa a nagynyomású tömlő másik végét a mosógép vízkimenetéhez, és szorosan húzza meg (8. ábra).

Tartsa távol a tömlőt éles tárgyaktól. A szétrobbanó tömlők sérülést okozhatnak. Rendszeresen vizsgálja meg a tömlőket, és cserélje ki, ha sérült. Ne kísérelje meg a sérült tömlő javítását.

Csatlakoztassa a kerti tömlő adaptert (anya csatlakozó) a magasnyomású mosó vízbevezető nyílásához, majd csavarja be a kerti tömlőt (apa vége) a kerti tömlő adapterbe (9. ábra). A kerti tömlő belső átmérőjének legalább 13 mm-nek (1/2 hüvelyk) kell lennie, és meg kell erősíteni.

A vízellátásnak legalább meg kell egyeznie a mosógép szállítási kapacitásával.
NOTE: A gép nem alkalmas ivóvízvezetékhez való csatlakoztatásra.
Csatlakoztassa a kerti tömlőt a vízellátáshoz (10. ábra).

Ne csatlakoztassa ivóvízrendszerhez.

Ha a csatlakozás ivóvízrendszerhez történik, a rendszert védeni kell a visszafolyás ellen.

A bemenő víz hőmérséklete nem haladhatja meg a 104ºF/40ºC-ot. A vízellátás nem haladhatja meg a 0,7 MPa-t.

A mosógépet csak tiszta vízzel szabad használni; a szűretlen, korrozív vegyi anyagokat tartalmazó víz használata károsítja a mosógépet.

Működés

A magasnyomású mosó használata

Ez a magasnyomású mosó egy vízáramlásra érzékeny mikrokapcsolóval van felszerelve. Ez a Total Stop System (TSS) (Teljes leállítási rendszer (TSS)) érzékeli a vízáramlást a szivattyúban. Amikor a ravaszt elengedik, a víz áramlása megszűnik a szivattyún keresztül. A TSS ezután automatikusan kikapcsolja a motort, hogy megvédje a szivattyút a túlmelegedéstől, így energiát takarít meg és meghosszabbítja a szivattyú élettartamát.

Helyezze a mosót a lehető LEGKÖZELEBB a vízellátáshoz.
A mosót biztonságos és stabil felületen, álló, függőleges helyzetben kell használni(11. ábra).
Győződjön meg arról, hogy a készülék ki van kapcsolva, mielőtt bedugná a konnektorba.
Ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája (Volt/Hz) megfelel-e az adattáblán feltüntetett értékeknek. Ha a tápellátás megfelelő, most bedughatja a magasnyomású mosót a konnektorba(12. ábra).

MEGJEGYZÉS: Lehet, hogy a GFCI-t (földzárlat-védőkapcsoló) vissza kell állítani, amikor először csatlakoztatja az elektromos aljzathoz. Nyomja meg a "Reset" (visszaállítás) gombot, amíg a GFCI-n lévő tápellátás jelzőfénye világít, amikor be van dugva.
Teljesen nyissa ki a vízellátó csapot.
Engedje ki a biztonsági zárat, majd nyomja meg a ravaszt néhány másodpercig, amíg a vízáramlás egyenletes nem lesz. A magasnyomású mosó ilyen módon történő működtetése lehetővé teszi a levegő távozását és a tömlőben lévő maradék nyomás kiürítését (13–14. ábra).
Fordítsa az ON/OFF (BE/KI) kapcsolót az ON (I) (BE (I)) állásba a magasnyomású mosó elindításához (15. ábra).
A motor újraindításakor mindig tartsa lenyomva a ravaszt.
MEGJEGYZÉS: A motor csak akkor jár, ha a ravaszt működtetik, és kikapcsol, amikor a ravaszt elengedik.

Fúvókák használata

Mielőtt bármilyen tisztítási feladatba kezdene, határozza meg a feladathoz legmegfelelőbb fúvókát. Mindegyik fúvókának más a szórási mintája. A fúvóka mintái 40˚ (a gyengéd tisztításhoz), 15˚ (a nehéz munkákhoz) és 0˚ (a folttisztításhoz vagy a nehezen elérhető területekhez).

SOHA ne cseréljen fúvókát anélkül, hogy a ravaszfogantyún lévő biztonsági zárat bekapcsolná.

A nagynyomású sugarak veszélyesek lehetnek, ha helytelenül használják őket. A sugarat nem szabad személyekre, háziállatokra, feszültség alatt álló elektromos berendezésekre vagy magára a készülékre irányítani.
Ez az elektromos magasnyomású mosó három (3) Quick-Connect (gyorscsatlakozó) fúvókával van felszerelve, amelyek könnyen rápattinthatók a szórópisztoly Quick-Connect (gyorscsatlakozó) gallérjára.

A fúvóka csatlakoztatása a szórópisztolyhoz:

Kapcsolja ki a magasnyomású mosót, és zárja el a vízellátást.
Húzza meg a ravaszt a víznyomás kiengedéséhez.
Kapcsolja be a biztonsági zárat a ravaszfogantyún.
Húzza hátra a sárgaréz Quick-Connect (gyorscsatlakozó) gallért, és helyezze be a kívánt fúvókát a gallérba. Engedje el a gallért, és a fúvóka a helyére kattan (16. ábra).

A fúvóka leválasztása a szórópisztolyról a tisztítási munka befejezése után:

Kapcsolja ki a magasnyomású mosót, és zárja el a vízellátást.
Húzza meg a ravaszt a víznyomás kiengedéséhez.
Kapcsolja be a biztonsági zárat a ravaszfogantyún.
Távolítsa el a fúvókát úgy, hogy leválasztja azt, miközben hátrahúzza a sárgaréz Quick-Connect (gyorscsatlakozó) gallért.

Ne végezzen változtatásokat a fúvókán, amíg a ravasz be van kapcsolva. Ellenkező esetben a magasnyomású mosó megsérülhet, vagy a felhasználó megsérülhet.

Munkavégzés mosószerekkel

A magasnyomású mosóval történő tisztítás során egyes tisztítási feladatok csak vízzel is megoldhatók, de a legtöbb feladat esetében a mosószerrel történő tisztítás hatékonyabbá teszi a szennyeződések eltávolítását.

Csak magasnyomású mosókhoz kifejlesztett mosószereket használjon, például a Sun Joe^® HOUSE + DECK WASH (SPX-HDC1G), a Sun Joe^® SNOW FOAM AUTO WASH (SPX-FCS1G) vagy a Sun Joe^® HEAVY DUTY CLEANER (SPX-APC1G) termékeket.
NE HASZNÁLJON háztartási mosószereket, savakat, lúgos oldatokat, fehérítőket, oldószereket, gyúlékony anyagokat vagy ipari minőségű oldatokat. Ezek károsíthatják a magasnyomású mosót. Sok mosószert használat előtt össze kell keverni. Készítse el a tisztítóoldatot a flakonon található utasítások szerint.

Óvatosan húzza ki a habágyú tartályát a tárolóhelyéről (17. ábra).
Vegye le a kupakot. Töltse fel a tartályt, vagy keverje össze a mosószerre vonatkozó utasításoknak megfelelően (18. ábra), és helyezze vissza a készülékre. Rögzítse a kupakot a helyére.
Válassza le a szórópisztolyt a ravasztól úgy, hogy erősen benyomja, és az óramutató járásával megegyező irányba csavarja, amíg a szórópisztoly 2 szárnya ki nem vehető a nyílásból (19. ábra).
A habágyú ravasztóval való összekapcsolásához nyomja a habágyú szárnyait a ravasztó nyílásába, majd csavarja el az óramutató járásával ellentétes irányba, amíg a 2 rész teljesen rögzül (20. ábra).
Kapcsolja be a magasnyomású mosót. Húzza meg a ravaszt a készülék működtetéséhez. A folyékony mosószer automatikusan összekeveredik a vízzel, és a fúvókán keresztül távozik.

MEGJEGYZÉS: A szórási szög 0° és 45° között állítható a habágyú fúvókájának elforgatásával. A hab mennyisége az állítható kupak elforgatásával állítható be, az alábbiak szerint (21. ábra).

Ne állítsa be a habágyút, amíg a ravasz be van nyomva. Ennek elmulasztása károsodást okozhat.

Használat előtt mindig tesztelje a mosószert egy nem feltűnő helyen.

Vigye fel a mosószert alulról felfelé a tisztítandó száraz felületre.
MEGJEGYZÉS: A felület előzetes megnedvesítése nem ajánlott, mert hígítja a mosószert és csökkenti a tisztító hatását.
Hagyja a mosószert rövid ideig a felületen, mielőtt leöblítené. Ne hagyja, hogy a mosószer megszáradjon a felületen.

A festett felületek károsodhatnak, ha a mosószer megszárad a felületen. Egyszerre egy kis részt mosson le és öblítsen le. Kerülje a forró felületeken vagy közvetlen napfényben végzett munkát.
Amikor befejezte a magasnyomású mosó használatát, először le kell engednie és ki kell öblítenie a habágyú tartályát. Futtassa a magasnyomású mosót, amíg az összes szappan ki nem ürül a habágyú tartályából.

Ezen tisztítási utasítások be nem tartása a befecskendező rendszer eltömődését és működésképtelenségét okozza.

SOHA NE HASZNÁLJON:

Fehérítőt, klórtartalmú termékeket és más korrozív vegyszereket
Oldószert tartalmazó folyadékokat (pl. festékhígítókat, benzint, olajokat)
Trinátrium-foszfát termékeket
Ammóniát tartalmazó termékeket
Sav alapú termékeket

Ezek a vegyszerek károsítják a készüléket és a tisztítandó felületet.

Leállítás

Fordítsa a kapcsolót OFF (0) (KI (0)) állásba, és húzza ki a tápkábelt a konnektorból.
Zárja el a vízforrást.
Tartsa lenyomva a ravaszt a víznyomás kiengedéséhez.
Válassza le a kerti tömlőt a készülék vízbevezető nyílásáról.
Válassza le a nagynyomású tömlő csatlakozását a ravasztó fogantyúján.
Engedje el a ravaszt, és kapcsolja be a pisztoly biztonsági zárat.

Zárja el a vízellátást, és nyomja meg a ravaszt a készülék nyomáscsökkentéséhez. Ennek elmulasztása személyi sérülést okozhat a nagynyomású víz kiáramlása miatt.

Szünet tartása

Ha öt perc vagy annál hosszabb szünetet tart a tisztítási feladatok között:

Kapcsolja be a pisztoly biztonsági zárat a hátoldalon.
Fordítsa a kapcsolót OFF (0) (KI (0)) állásba.
Húzza ki a tápkábelt a konnektorból.

Tárolás

A magasnyomású mosót mindig olyan helyen tárolja, ahol a hőmérséklet nem esik 32ºF (0ºC) alá.

A gépben lévő szivattyú maradandóan károsodhat, ha megfagy. A FAGYKÁRRA NEM VONATKOZIK A GARANCIA.

A magasnyomású mosót beltérben, száraz, fedett helyen tárolja, ahol nincs kitéve kedvezőtlen időjárási viszonyoknak.
Fontos, hogy ezt a terméket fagymentes helyen tárolja.
Tárolás előtt mindig ürítse ki a vizet a tömlőkből, a szivattyúból és a habágyú tartályából (ha használja).

A téli hónapokban történő tárolás során a fagy elleni védelem érdekében ajánlott szivattyúvédő használata.

Téliesítés + hosszú távú tárolás

Ha a magasnyomású mosót olyan helyen kell tárolnia, ahol a hőmérséklet 32ºF (0ºC) alá esik, a következő eljárással minimalizálhatja a gép károsodásának kockázatát:

Válassza le az összes vízcsatlakozást.
Kapcsolja be a magasnyomású mosót néhány másodpercre, amíg a szivattyúban maradt víz távozik. Azonnal kapcsolja ki.
Ne engedje, hogy a nagynyomású tömlő megtörjön.
A gépet és a tartozékokat olyan helyiségben tárolja, ahol a hőmérséklet nem éri el a fagyáspontot.
Ne tárolja fűtőberendezés vagy más hőforrás közelében, mert azok kiszáríthatják a szivattyú tömítéseit.
A téli tárolás előtt működtesse a magasnyomású mosót nem korrozív/nem mérgező fagyállóval, szivattyúvédővel vagy szivattyúvédővel.

Újrafelhasználás előtt alaposan öblítse ki a készüléket tiszta vízzel. A fagyálló termékek károsíthatják a festést, ezért használat előtt meg kell győződnie arról, hogy nem maradt fagyálló a rendszerben.

Karbantartás

A magasnyomású mosón végzett munka előtt húzza ki a dugót a konnektorból.

Az adapter szűrőjének és a fúvókának a tisztítása

A jó teljesítmény érdekében ellenőrizze és tisztítsa meg az adapter szűrőjét (22. ábra).

Vegye ki a szűrőt, és öblítse le meleg vízzel, hogy megakadályozza a szivattyú eltömődését idegen anyagokkal (23. ábra).
Tisztítsa meg a fúvókát a mellékelt tűtisztító eszközzel (24. ábra). Távolítsa el a fúvókát a szórópisztolyból; távolítsa el a szennyeződéseket a fúvóka furatából, és öblítse le.

Ártalmatlanítás

A magasnyomású mosó újrahasznosítása

Az elektromos készülékeket ne kezelje válogatatlan kommunális hulladékként. Használjon külön gyűjtőhelyeket.
A rendelkezésre álló gyűjtőrendszerekkel kapcsolatos információkért forduljon a helyi önkormányzathoz.
Ha az elektromos készülékeket hulladéklerakókban vagy szeméttelepeken helyezik el, a veszélyes anyagok a talajvízbe szivároghatnak, és bekerülhetnek a táplálékláncba, károsítva az egészségét és a jólétét.

Szerviz + támogatás

Ha a Sun Joe^® SPX2598-MAX elektromos magasnyomású mosója szervizelést vagy karbantartást igényel, hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Modell + sorozatszámok

Amikor kapcsolatba lép a vállalattal, alkatrészeket rendel újra, vagy szervizt szervez egy hivatalos kereskedőtől, meg kell adnia a modell- és sorozatszámot, amely a készülék házán található matricán található. Másolja be ezeket a számokat az alábbi helyre.

Hibaelhárítás

A gép karbantartása vagy az alkatrészek megfelelő működésének ellenőrzése előtt válassza le a készüléket az elektromos hálózatról.
A felesleges gondok elkerülése érdekében, mielőtt bármilyen mechanikai problémával kapcsolatban felvenné a kapcsolatot az ügyfélszolgálattal, tekintse meg az alábbi táblázatot.

Problémák	Lehetséges ok	Lehetséges megoldás
A gép nem indul	Áramszünet/a gép nincs bedugva egy működő aljzatba. Hibás aljzat. Kiment a biztosíték. Hibás hosszabbító kábel.	Ellenőrizze, hogy a gép be van-e dugva egy működő aljzatba. Ellenőrizze a tápkábelt, és állítsa vissza a GFCI-t. Próbáljon ki egy másik aljzatot. Cserélje ki a biztosítékot. Kapcsoljon ki minden más gépet, amely ugyanazt az áramkört használja. Próbálja ki a készüléket hosszabbító kábel nélkül.
Ingadozó nyomás	A szivattyú levegőt szív. A szelepek piszkosak, elhasználódtak vagy beragadtak. A szivattyú tömítései elhasználódtak.	Ellenőrizze, hogy a tömlők és a csatlakozások légmentesen zárnak-e. Tisztítsa meg vagy cserélje ki a szelepeket/tömítéseket. Segítségért hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.
A gép leáll	Kiment a biztosíték. Helytelen hálózati feszültség. A hőérzékelő aktiválódott. A fúvóka részben el van tömődve.	Cserélje ki a biztosítékot. Kapcsoljon ki más gépeket, amelyek ugyanazt az áramkört használják. Ellenőrizze, hogy a hálózati feszültség megfelel-e a modellcímkén szereplő specifikációknak. Hagyja a mosót 5 percig hűlni, majd indítsa újra. Tisztítsa meg a fúvókát.
Kimegy a biztosíték	Túl kicsi a biztosíték.	Szereljen be egy nagyobb amperértékű biztosítékot, mint a gép áramfogyasztása. Próbálja ki a készüléket hosszabbító kábel nélkül.
A gép pulzál	Levegő van a bemeneti tömlőben. Nem megfelelő a hálózati vízellátás. A fúvóka részben el van tömődve. A vízszűrő el van tömődve. A tömlő megtört.	Hagyja, hogy a gép járjon úgy, hogy a ravaszt addig tartja lenyomva, amíg a normál üzemi nyomás vissza nem áll. Ellenőrizze, hogy a vízellátás megfelel-e a szükséges specifikációknak. Kerülje a hosszú, vékony tömlők használatát (minimum 1/2 hüvelyk átmérőjű). Tisztítsa meg a fúvókát. Tisztítsa meg a vízbevezető szűrőt. Egyenesítse ki a tömlőt, hogy eltávolítsa a töréseket/elzáródásokat.
A gép gyakran magától elindul és leáll	A szivattyú/szórópisztoly szivárog. A ravasz mechanizmusa elromlott.	Segítségért hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.
A gép elindul, de nem jön ki víz	A szivattyú/tömlők vagy tartozékok befagytak. Nincs vízellátás. A vízbevezető szűrő el van tömődve. A fúvóka el van tömődve.	Várja meg, amíg a szivattyú/tömlők vagy tartozékok kiolvadnak. Csatlakoztassa a bemeneti vizet. Tisztítsa meg a vízbevezető szűrőt. Tisztítsa meg a fúvókát.

Opcionális tartozékok

MINDIG csak engedélyezett Snow Joe^® + Sun Joe^® cserealkatrészeket és tartozékokat használjon. SOHA ne használjon olyan cserealkatrészeket vagy tartozékokat, amelyeket nem ehhez az elektromos magasnyomású mosóhoz terveztek. Ha nem biztos abban, hogy egy adott cserealkatrész vagy tartozék biztonságosan használható-e a magasnyomású mosójával, forduljon a Snow Joe^® + Sun Joe^® vállalathoz. Bármilyen más tartozék vagy kiegészítő használata veszélyes lehet, és sérülést vagy mechanikai károsodást okozhat.

Tartozékok	Tétel	Modell
	Sun Joe^® House + Deck univerzális, magasnyomású mosóhoz minősített koncentrált tisztítószer Sun Joe^® Premium Snow Foam magasnyomású mosóhoz minősített autómosó szappan + tisztítószer Sun Joe^® univerzális, nagy teherbírású magasnyomású Mosóhoz minősített tisztítószer + zsíroldó	SPX-HDC1G SPX-FCS1G SPX-APC1G
	7,6 méteres közepes teherbírású hosszabbító tömlő SPX magasnyomású mosó sorozathoz	SPX-25H
	Tömör sárgaréz univerzális gyorscsatlakozó (kerti tömlő és magasnyomású mosó adapter)	SPX-UQC
