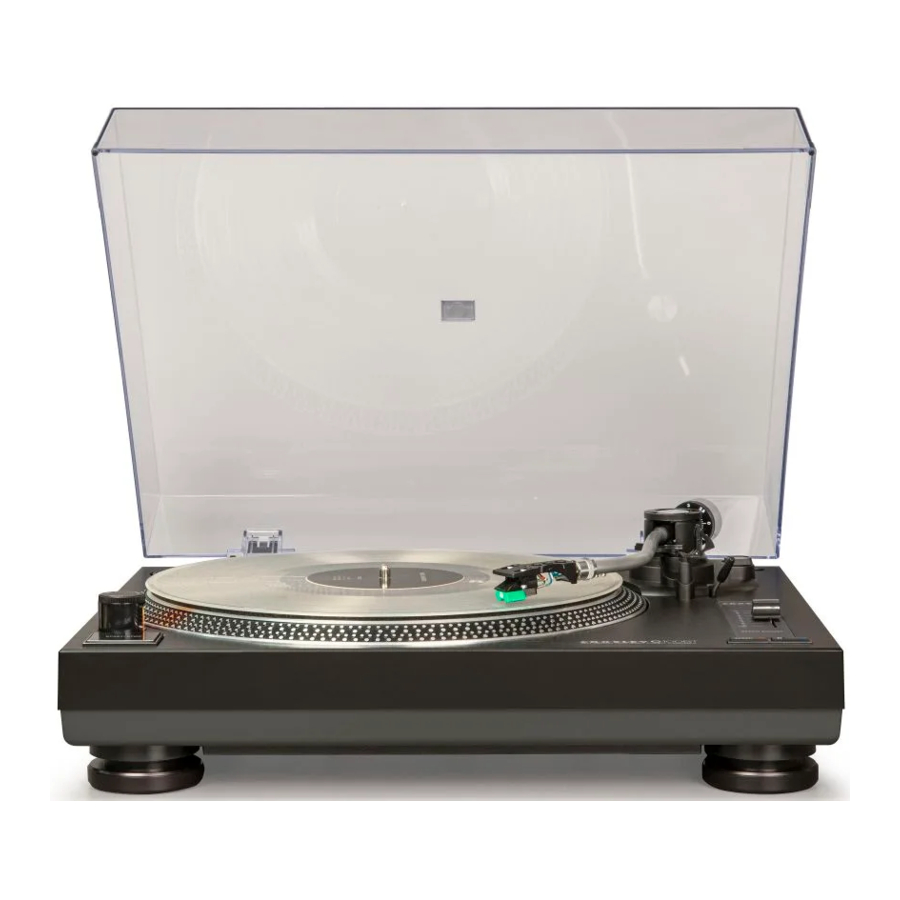

Crosley C100BT - Lemezjátszó kézikönyv

Fontos biztonsági utasítások

A termék használata előtt olvassa el és értse meg ezt a teljes kézikönyvet. Őrizze meg ezeket az utasításokat a későbbi használatra.

1. Figyelmesen olvassa el ezeket az utasításokat.
2. Őrizze meg ezeket az utasításokat későbbi felhasználás céljából.
3. Vegye figyelembe az összes figyelmeztetést.
4. Kövesse az összes utasítást.
5. Ne használja a készüléket víz közelében.
6. Csak száraz ruhával tisztítsa.
7. Ne zárja el a szellőzőnyílásokat. Mindig biztosítson megfelelő szellőzést. A telepítést a gyártó utasításainak megfelelően végezze.
8. Ne telepítse hőforrások, például radiátorok, hőregiszterek, kályhák vagy más eszközök (beleértve az erősítőket is) közelébe, amelyek hőt termelnek vagy sugároznak.
9. Ne akadályozza meg a polarizált vagy földelt dugó biztonsági célját. A polarizált dugónak két pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelt dugónak két pengéje és egy harmadik földelő érintkezője van. A szélesebb penge vagy a harmadik érintkező az Ön biztonságát szolgálja. Ha a mellékelt dugó nem illik a konnektorba, forduljon villanyszerelőhöz az elavult konnektor cseréje érdekében.
10.
    Óvja a tápkábelt attól, hogy rálépjenek, becsípjék vagy más módon megsérüljön, különösen a dugóknál, a konnektoroknál és azon a ponton, ahol kilép a készülékből.
11. Csak a gyártó által meghatározott tartozékokat/kiegészítőket használjon.
12. Csak a gyártó által meghatározott vagy a készülékkel együtt értékesített kocsival, állvánnyal, háromlábú állvánnyal, konzollal vagy asztallal használja. Ha kocsit használ, legyen óvatos a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket.
13. Húzza ki a készüléket a konnektorból villámlás idején, vagy ha hosszabb ideig nem használja.
14. Minden szervizelést csak szakképzett szervizszemélyzet végezhet. Szervizelésre van szükség, ha a készülék bármilyen módon megsérült, például: A tápkábel vagy a dugó megsérült, folyadék ömlött vagy került a készülékbe, a készülék esőnek vagy nedvességnek volt kitéve, vagy tárgyak estek a készülékbe, a készülék nem működik megfelelően, vagy leejtették.
15. Ha a hálózati csatlakozódugót használják leválasztó eszközként, a leválasztó eszköznek könnyen működtethetőnek kell maradnia.
16. Kérjük, tartsa a készüléket mindig jó szellőzésű környezetben.


Figyelmeztető jelzés és adattábla a készülék hátsó burkolatán található.

A tűz vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek. A készülék nem lehet kitéve csepegésnek vagy fröccsenésnek, és ne helyezzen rá folyadékkal teli tárgyakat, például vázákat.

A hálózati csatlakozódugó leválasztó eszközként szolgál. A készülék hálózati csatlakozódugóját nem szabad akadályozni, és a rendeltetésszerű használat során könnyen hozzáférhetőnek kell lennie.
A tápellátás teljes megszakításához a készülék hálózati csatlakozódugóját ki kell húzni a hálózatból.

• Figyelmeztető jelzés és adattábla a készülék hátsó burkolatán található.
• Ha a hálózati csatlakozódugót vagy a készülékcsatlakozót használják leválasztó eszközként, annak könnyen működtethetőnek kell maradnia.
• A szellőzést nem szabad akadályozni a szellőzőnyílások letakarásával olyan tárgyakkal, mint például újságok, asztalterítők, függönyök stb.; Minimális távolság 10 cm a készülék körül a megfelelő szellőzés érdekében.
• Ne helyezzen a készülékre nyílt lángforrást, például gyertyát.
• A készüléket csak mérsékelt éghajlaton használja.

A csomag tartalma

Mielőtt kidobná a csomagolóanyagokat, alaposan ellenőrizze, és győződjön meg arról, hogy megtalálta a következő elemeket, amelyek ehhez a csomaghoz tartoznak:

• Lemezjátszó
• Lemezjátszó fedél
• Lemezjátszó tányér
• Lemezjátszó csúszásgátló alátét
• Hangszedőház
• 45 RPM adapter
• Hangkar ellensúly
• RCA kábel

Kérjük, vegye fel a kapcsolatot a Crosley ügyfélszolgálatával, ha a csomagból hiányzik valamilyen tartozék. Őrizze meg az eredeti csomagolóanyagokat csere vagy visszaküldés céljából.

Műszaki adatok

Megjegyzés:

• A tervezés és a műszaki adatok előzetes értesítés nélkül változhatnak.
• Az energiatakarékosság érdekében egyes modellek megfelelnek az ERP energiatakarékossági szabványnak. Ha 20 percig nincs hangbemenet, a készülék automatikusan kikapcsol. A tápellátás visszaállításához és a lejátszás folytatásához ki kell kapcsolnia a tápellátást, majd újra be kell kapcsolnia.

Termékleírás

1. 45 RPM adapter
2. Lemezjátszó tányér
3. Lemezjátszó tengely
4. Stroboszkóp pontok
5. Bekapcsoló gomb
6. Start/Stop gomb (Indítás/Leállítás gomb)
7. Zsanérok
8. Tartalék hangszedőház tartó
9. Hangkar ellensúly
10. Leszorító erő skála tárcsa
11. Anti-Skate beállító tárcsa
12. Hangkar emelő
13. Jelzőkar
14. Hangkar támasz
15. Rögzítő klipsz
16. Hangkar
17. Hangmagasság szabályozás
18. Hangszedőház rögzítő gyűrű
19. Hangszedőház
20. Bluetooth párosító gomb
21. Sebességválasztó
22. Phono/Line csatlakozók
23. Földelő csatlakozó
24. Phone/Line kapcsoló
25. Tápcsatlakozó

Kezdeti beállítás

Alapvető beállítás

1. Helyezze a készüléket egy sík és vízszintes felületre. A kiválasztott hely legyen stabil és rezgésmentes.
2. Szerelje fel a lemezjátszó fedelét a zsanérokra.
3. Távolítsa el a hangkart rögzítő kötözőt.
4. Szerelje fel a lemezjátszó tányért és a meghajtószíjat ennek megfelelően.
5. Helyezze a csúszásgátló alátétet a lemezjátszó tányér tetejére.
6. Illessze be a Hangszedőházat a hangkar elején lévő foglalatba, majd forgassa el a Hangszedőház rögzítő gyűrűjét az óramutató járásával ellentétes irányba. Ahogy a gyűrű forog, behúzza a hangszedőházat a helyére.
7. Csúsztassa fel a Hangkar ellensúlyt a hangkarra, és enyhén csavarja rá a hangkar hátsó tengelyére.
8. Állítsa be az ellensúlyt a megfelelő tűnyomás beállításához.
9. Csatlakoztassa a hálózati adaptert a készülék Tápcsatlakozójához.
   Megjegyzés: Ne csatlakoztassa a hálózati adaptert a konnektorba, mielőtt az összeszerelés befejeződött. A bekapcsolás előtt győződjön meg arról, hogy minden csatlakozási beállítás helyes. Csatlakoztatáskor vagy leválasztáskor mindig kapcsolja ki a tápellátást.

Hangkar ellensúly beállítása a tűnyomáshoz

1. Távolítsa el a tűvédőt a hangszedőről, és kerülje a tű hegyének érintését a beállítás során.
2. Engedje ki a hangkar Rögzítő klipszét, óvatosan fogja meg a hangkart, és mozgassa el a Hangkar támasztól. Ezen a ponton a hangkar kiegyensúlyozatlan és szabadon lenghet.
3. Miközben óvatosan tartja a hangkart, óvatosan forgassa a Ellensúlyt a lemezjátszó eleje felé, amíg a hangkar vízszintesen kiegyensúlyozott nem lesz, és szabadon lebeg a tányér felett anélkül, hogy a tű érintené a tányér felületét.
4. Tegye vissza a hangkart a Hangkar támaszra, és rögzítse a Rögzítő klipszet.
5. Miközben a forgatás nélkül stabilan tartja az ellensúlyt, óvatosan forgassa el csak a Leszorító erő skála tárcsát, amíg a skálán lévő "0" vonal egy vonalba nem kerül a hangkar tetején jelölt középvonallal.
6. Forgassa el az ellensúlyt a leszorító erő skála tárcsával együtt az óramutató járásával ellentétes irányba (a lemezjátszó elejéről nézve), amíg a skála meg nem mutatja a tűhöz ajánlott nyomásértéket.
   Megjegyzés: A gyárilag telepített hangszedőhöz ajánlott nyomás 2,0 g

Lemezjátszó tányér és szíj beállítása

1. Szerelje fel a meghajtószíjat a tányér alatti belső gyűrűre, és győződjön meg arról, hogy a beállítás során nem esik le.
2. Helyezze a tányért a lemezjátszó tengelyére, majd forgassa el a tányért, amíg meg nem látja a hajtómotor szíjtárcsáját a jobb felső sarokban lévő ablakon keresztül.
3. Óvatosan fogja meg a meghajtószíjat, és helyezze a motor szíjtárcsájának nyílása köré.


Phono/Line kapcsoló

A használat nagyobb rugalmassága érdekében ez a készülék beépített sztereó phono előerősítővel rendelkezik. Ha inkább a sztereó rendszer phono bemenetét vagy a különálló phono előerősítőt szeretné használni, állítsa a Phono/Line kapcsolót PHONO állásba. Ellenkező esetben állítsa LINE állásba, és csatlakoztassa a sztereó rendszer AUX bemenetéhez vagy más magas szintű bemenetéhez.

Sztereó rendszer csatlakoztatása

RCA csatlakozók

• Ennek az egységnek az RCA csatlakozói Phono kimeneti csatlakozóként és vonalszintű kimeneti csatlakozóként is funkcionálnak. Ezeket a Phono/Line Switch (Phono/Line kapcsoló) határozza meg.
• Vonalszintű kimenetként használva a csatlakozók analóg vonalszintű jeleket adnak ki, és közvetlenül csatlakoztathatók egy pár aktív hangszóróhoz vagy a sztereó rendszer megfelelő bemenetéhez. Phono kimenetként használva a phono előerősítőhöz vagy a sztereó rendszer phono bemenetéhez kell csatlakoztatni őket.
• A piros dugó a jobb csatornához, a fehér dugó pedig a bal csatornához csatlakozik.

Megjegyzés:

• Ha a Phono/Line kapcsoló LINE (vonal) állásban van, de az RCA csatlakozók a sztereó rendszer phono bemenetéhez vannak csatlakoztatva, a hang torzulhat a bemeneti túlterhelés miatt, és károsíthatja a sztereó rendszert.
• Ha a Phono/Line kapcsoló PHONO állásban van, de az RCA csatlakozó a sztereó rendszer vonalszintű bemenetéhez van csatlakoztatva, a hangerő nagyon alacsony lesz a jel előerősítésének hiánya miatt.
• Az RCA csatlakozó nem arra van tervezve, hogy közvetlenül a passzív/erősítő nélküli hangszórókhoz csatlakozzon, és ha mégis, a hangerő nagyon alacsony lesz.

Lemezjátszó működtetése

1. Forgassa el a Power Knob-ot (főkapcsoló gomb) az óramutató járásával megegyező irányba a bekapcsoláshoz.
2. Állítsa be a Speed Switch-et (sebességváltó kapcsoló) megfelelően.
   Megjegyzés: Ha a 33 RPM van kiválasztva, a Speed Switch (sebességváltó kapcsoló) LED-je pirosan világít. Ha a 45 RPM van kiválasztva, a Speed Switch (sebességváltó kapcsoló) LED-je zölden világít.
3. Helyezze a lemezt a lemezjátszóra. Szükség esetén használja a 45 RPM Adapter-t (45 RPM adapter).
4. Távolítsa el a tűvédőt a tűszerelvényről.
   Megjegyzés: A tű sérülésének elkerülése érdekében győződjön meg arról, hogy a mellékelt tűvédő a helyén van, amikor a lemezjátszót mozgatják vagy tisztítják.
5. Nyomja meg a Start/Stop Button-t (Start/Stop gomb) a lemezjátszó tányérjának forgatásának elindításához.
6. Engedje ki a hangkar Hold Down Clip-jét (rögzítő klipsz).
   Megjegyzés: Ha a lemezjátszót nem használja, ne felejtse el visszazárni a rögzítő klipszet.
7. Használja a Cue Lever-t (emelőkar) a hangkar felemeléséhez.
8. Óvatosan mozgassa a hangkart a lemez fölé, ahol a lejátszást el szeretné kezdeni. Állítsa a Cue Lever-t (emelőkar) vissza lefelé, a hangkar lassan leereszkedik a lemezre, és megkezdi a lejátszást.
9. Amikor a lemez lejátszása befejeződött, használja újra a Cue Lever-t (emelőkar) a hangkar felemeléséhez, majd helyezze vissza a Tonearm Rest-re (hangkartartó). Engedje el a kart, hogy a hangkar visszakerüljön a tartójára. A lejátszás felfüggesztéséhez ismételje meg ugyanezeket a lépéseket.
10. Zárja le a Hold Down Clip-et (rögzítő klipsz) a hangkar rögzítéséhez.
11. Nyomja meg újra a Start/Stop Button-t (Start/Stop gomb) a lemezjátszó tányérjának forgatásának leállításához. Forgassa el a Power Knob-ot (főkapcsoló gomb) az óramutató járásával ellentétes irányba a kikapcsoláshoz.

Anti-skate beállítás

• Egy kis kifelé irányuló "anti-skating" (korcsolyázásgátló) erőt lehet alkalmazni a hangkarra, hogy kompenzálja a "skating" (korcsolyázó) erőt, amely a karot a lemez közepe felé húzza.
• A legjobb teljesítmény érdekében normál lemezjátszó használat során ajánlott az anti-skate vezérlőgombot ugyanarra az értékre állítani, amelyet a leszorítóerő skála tárcsa mutat.

Bluetooth működés

Ez a lemezjátszó Bluetooth kimenettel rendelkezik, amely egy olyan eszköz, amely hangot továbbít erről a lemezjátszóról egy másik Bluetooth eszközre, például vezeték nélküli Bluetooth fejhallgatóra, Bluetooth hangszórókra vagy más Bluetooth vevő eszközökre.

Amikor egy új Bluetooth eszközt csatlakoztat a lemezjátszóról érkező jel fogadásához, párosítania kell azt a termékkel. Miután az eszköze és a lemezjátszó párosítva van, nem kell újra párosítania őket. Helyezze a Bluetooth technológiát támogató audioeszközt a lehető legközelebb a lemezjátszóhoz.

1. Helyezze a Bluetooth technológiát támogató audioeszközt a lehető legközelebb a lemezjátszóhoz.
2. Állítsa a csatlakoztatni kívánt eszközt párosítási módba.
3. Nyomja meg és tartsa lenyomva a Bluetooth Pairing Button-t (Bluetooth párosító gomb) a lemezjátszón 2 másodpercig, majd engedje el.
   Megjegyzés: A Bluetooth Pairing LED (Bluetooth párosító LED) jelzőfény gyorsan kéken és pirosan villog.
4. Amikor a párosítás befejeződött, a Bluetooth Pairing LED (Bluetooth párosító LED) folyamatosan kéken világít.

5. A Bluetooth kapcsolat kikapcsolásához nyomja meg a Bluetooth Pairing Button-t (Bluetooth párosító gomb), és a LED pirosan világít.

Megjegyzés:

• Legfeljebb 8 különböző Bluetooth eszközt csatlakoztathat.
• Törölheti az összes korábban csatlakoztatott eszközt, ha 10 másodpercig lenyomva tartja a Bluetooth Pairing Button-t (Bluetooth párosító gombot), majd elengedi.


Hangmagasság-szabályozás beállítása

• Amikor a tányér forog, figyelje meg a tányér szélén lévő alsó szett stroboszkóp pontokat. A stroboszkóp megvilágítóból érkező fény megvilágításában, ha a megfelelő sor stroboszkóp pont állónak tűnik, a tányér a pontos névleges sebességgel forog.

• Ha a pontok jobbra mozdulnak, a tányér a névleges sebesség alatt forog; ha balra mozdulnak, a tányér a névleges sebesség felett forog.

Tűcsere

Tű eltávolítása

A tű eltávolításához fogja meg a tű oldalait, és óvatosan húzza lefelé a nyíl által jelzett irányba.

Tű beszerelése

1. A beszereléshez helyezze az új tűt úgy, hogy a tűhegy lefelé nézzen.
2. Igazítsa a tűt a hangszedőhöz, és óvatosan nyomja rá a hangszedőre, amíg teljesen be nem illeszkedik. A beszerelés során ne érintse meg a tűhegyet.


Hangszedő csere

1. Csere előtt helyezze vissza a tűvédőt a tűre, hogy megakadályozza a tű sérülését a csere során.
2. Forgassa el a headshell rögzítőgyűrűjét az óramutató járásával megegyező irányba a headshell kioldásához, és távolítsa el a hangkarról.
3. Óvatosan távolítsa el a vezetékeket az eredeti hangszedőről.
4. Lazítsa meg a headshellen lévő két csavart, amelyek rögzítik a hangszedőt, majd távolítsa el az eredeti hangszedőt.
5. Szerelje fel az új hangszedőt a headshellre, és enyhén húzza meg. Ne húzza meg teljesen a csavarokat ebben a pillanatban.
6. Csatlakoztassa a vezetékeket az új hangszedő csatlakozóihoz. A vezetékek színkódjai az alábbiak:

7. Szerelje vissza a headshellt a hangkarra, és rögzítse a headshell gyűrűt.
8. Állítsa be a hangszedő helyzetét, hogy megbizonyosodjon arról, hogy pontosan illeszkedik a headshellre, hogy a tű párhuzamosan haladjon a barázdákkal. Húzza meg teljesen a csavarokat, ha a tökéletes illeszkedést elérte.
   Megjegyzés: A legjobb eredmény érdekében használjon hangszedő illesztő sablont az illesztési folyamat elősegítéséhez.

Lemezjátszó karbantartása

1. Ne érintse meg a tűhegyet az ujjaival. Kerülje el, hogy a tű a lemezjátszó szőnyegébe vagy a lemez szélébe ütközzön.
2. Tisztítsa meg a tűt gyakran egy puha kefével, csak hátrafelé-előrefelé irányuló mozdulatokkal.
3. Tisztítsa meg a lemezeket a portól vagy zsírtól egy lemeztisztító kefével és lemeztisztító oldattal.
4. Tisztítsa meg a lemezjátszó fedelét és a lemezjátszó szekrényét enyhén nedves mikroszálas kendővel.

Megjegyzés: Ne használjon alkoholt, benzolt vagy más erős vegyszert tartalmazó tisztítószert, mert ezek károsíthatják a lemezjátszó festését és felületét.

** A Crosley különböző tisztítókiegészítőket kínál. Kérjük, érdeklődjön a kereskedőnél, vagy tekintse meg weboldalunkat (www.crosleyradio.com) további tisztítószer-információkért.

Hibaelhárítás

Nincs áram

• Nincs áram a konnektorban.
• Az energiafogyasztás csökkentése érdekében egyes modellek megfelelnek az ERP energiatakarékossági szabványnak. Ha 20 percig nincs hangbemenet, a készülék automatikusan kikapcsol. A bekapcsoláshoz és a lejátszás folytatásához kapcsolja ki, majd be újra a készüléket.

Van áram, de a lemeztányér nem forog

• Nincs kiválasztva a lemezjátszó üzemmód.
• A lemezjátszó hajtószíja nincs felszerelve, vagy lecsúszott.

A lemezjátszó forog, de nincs hang, vagy a hang nem elég hangos

• A tűvédő még rajta van.
• A hangkart a kar felemelő emeli fel.

A lemez túl gyorsan vagy túl lassan szól.

• Helytelen sebesség van kiválasztva a lemezhez.
• A Pitch Control nincs megfelelően beállítva.

Kérdések, problémák, hiányzó alkatrészek?
Mielőtt visszavinné az üzletbe, hívja az Ügyfélszolgálatot
8:00 – 18:00, EST, hétfőtől péntekig
1-888-CROSLEY
www.crosleyradio.com
