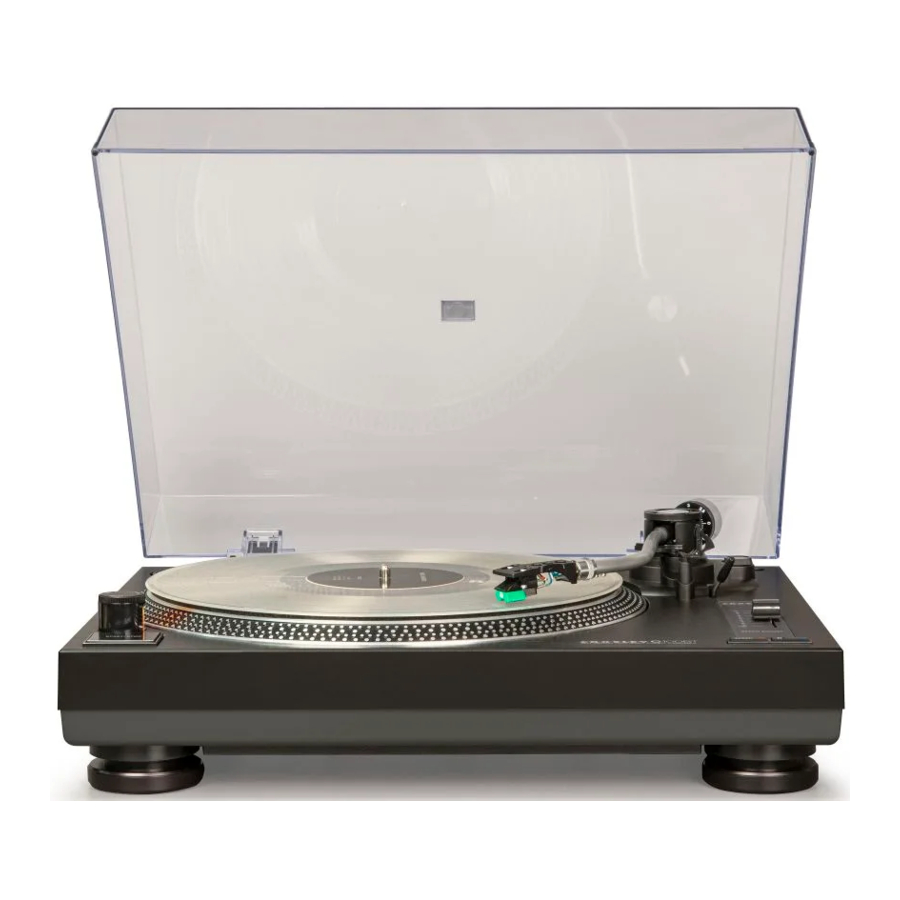

Crosley C100BT - Pikap Kullanım Kılavuzu

Önemli Güvenlik Talimatları

Bu ürünü kullanmadan önce bu kılavuzun tamamını okuyun ve anlayın. Bu talimatları ileride başvurmak üzere saklayın.

1. Bu talimatları dikkatlice okuyun.
2. Bu talimatları daha sonra başvurmak üzere saklayın.
3. Tüm uyarılara dikkat edin.
4. Tüm talimatlara uyun.
5. Cihazı su yakınında kullanmayın.
6. Yalnızca kuru bir bezle temizleyin.
7. Havalandırma deliklerini tıkamayın. Her zaman yeterli havalandırma sağlayın. Üreticinin talimatlarına göre kurun.
8. Radyatörler, ısıtıcılar, sobalar veya ısı üreten veya yayan diğer cihazlar (amplifikatörler dahil) gibi herhangi bir ısı kaynağının yakınına kurmayın.
9. Polarize veya topraklı tip fişin güvenlik amacını bozmayın. Polarize bir fişin iki ucu vardır, biri diğerinden daha geniştir. Topraklı tip bir fişin iki ucu ve üçüncü bir topraklama ucu vardır. Geniş uç veya üçüncü uç güvenliğiniz için sağlanmıştır. Sağlanan fiş prizinize uymuyorsa, eski prizin değiştirilmesi için bir elektrikçiye danışın.
10.
    Güç kablosunu üzerine basılmaktan, sıkışmaktan veya başka şekilde hasar görmekten koruyun, özellikle fişlerde, prizlerde ve cihazdan çıktıkları noktada.
11. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın.
12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan bir araba, sehpa, tripod, braket veya masa ile kullanın. Bir araba kullanıldığında, devrilmeden kaynaklanan yaralanmaları önlemek için araba/cihaz kombinasyonunu hareket ettirirken dikkatli olun.
13. Bu cihazı şimşekli havalarda veya uzun süre kullanılmadığında fişten çekin.
14. Tüm servis işlemleri için yalnızca kalifiye servis personeline başvurun. Güç kaynağı kablosu veya fişi hasar görmüşse, cihaza sıvı dökülmüşse veya girmişse, cihaz yağmura veya neme maruz kalmışsa veya cihazın içine nesneler düşmüşse, cihaz normal çalışmıyorsa veya düşürülmüşse servis gereklidir.
15. Şebeke fişinin bağlantı kesme cihazı olarak kullanıldığı durumlarda, bağlantı kesme cihazı kolayca çalışır durumda kalmalıdır.
16. Lütfen üniteyi her zaman iyi bir havalandırma ortamında tutun.


Dikkat İşareti ve derecelendirme plakası cihazın arka muhafazasında bulunur.

Yangın veya elektrik çarpması riskini azaltmak için bu cihazı yağmura veya neme maruz bırakmayın. Cihaz damlamaya veya sıçramaya maruz bırakılmamalı ve cihazın üzerine vazo gibi sıvılarla dolu nesneler yerleştirilmemelidir.

Şebeke fişi bağlantı kesme cihazı olarak kullanılır. Cihazın şebeke fişi engellenmemeli veya amaçlanan kullanım sırasında kolayca erişilebilir olmalıdır.
Güç girişini tamamen kesmek için, cihazın şebeke fişi şebekeden çıkarılmalıdır.

• Dikkat İşareti ve derecelendirme plakası cihazın arka muhafazasında bulunur.
• Şebeke fişi veya cihaz kuplörü bağlantı kesme cihazı olarak kullanıldığında, kolayca çalışır durumda kalmalıdır.
• Havalandırma, havalandırma deliklerinin gazete, masa örtüsü, perde vb. gibi öğelerle kapatılmasıyla engellenmemelidir; Yeterli havalandırma için cihazın etrafında minimum 10 cm mesafe bırakılmalıdır.
• Cihazın üzerine yanan mumlar gibi çıplak alev kaynakları yerleştirilmemelidir.
• Cihazı yalnızca ılıman bir iklimde kullanın.

Bu paketteki öğeler

Herhangi bir ambalaj malzemesini atmadan önce, lütfen iyice kontrol edin ve bu paketle birlikte gelen aşağıdaki öğeleri bulduğunuzdan emin olun:

• Pikap
• Pikap Kapağı
• Pikap Tabla
• Pikap kaymaz mat
• Kafa kabuğu
• 45 RPM adaptörü
• Tonkolu Karşı Ağırlığı
• RCA Kablosu

Pakette eksik bir aksesuar varsa lütfen Crosley müşteri hizmetleriyle iletişime geçin. Değişim veya iade amacıyla orijinal ambalaj malzemelerini saklayın.

Özellikler

Not:

• Tasarım ve özellikler önceden haber verilmeksizin değiştirilebilir.
• Güç tüketimini azaltmaya yardımcı olmak için bazı modeller ERP enerji tasarrufu standardına uyacaktır. 20 dakika boyunca ses girişi olmadığında, güçleri otomatik olarak kesilecektir. Gücü tekrar açmak ve çalmaya devam etmek için, gücü kapatıp tekrar açmanız gerekecektir.

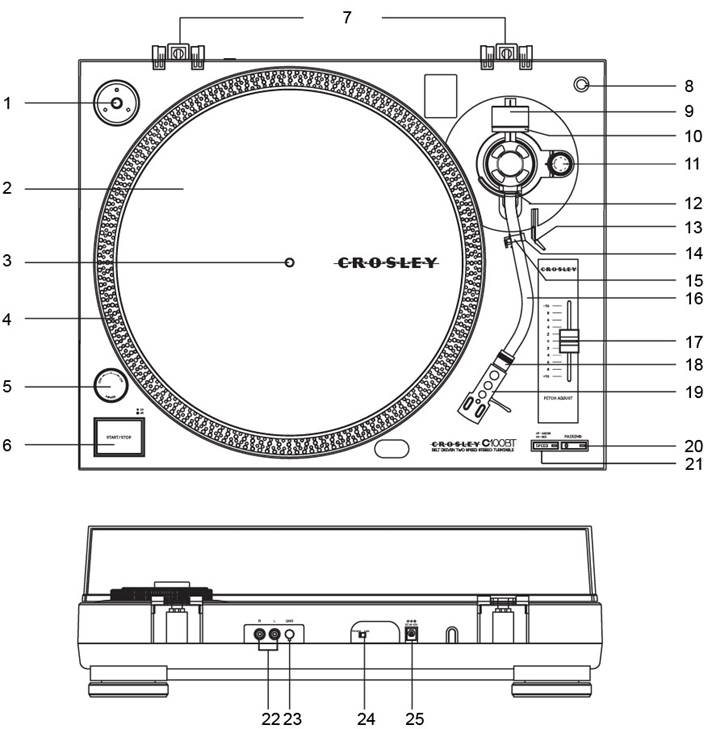

Ürün Açıklaması

1. 45 RPM Adaptörü
2. Pikap Tabla
3. Pikap Mili
4. Strobe Noktaları
5. Güç Düğmesi
6. Başlat/Durdur Düğmesi ("Start/Stop Button")
7. Menteşeler
8. Yedek Kafa Kabuğu Tutucu
9. Tonkolu Karşı Ağırlığı
10. Aşağı Basınç Ölçeği Kadranı
11. Anti-Skate Ayar Kadranı
12. Tonkolu Kaldırma
13. Sinyal Kolu ("Cue Lever")
14. Tonkolu Desteği
15. Aşağı Tutma Klipsi ("Hold Down Clip")
16. Tonkolu
17. Pitch Kontrolü
18. Kafa Kabuğu Kilitleme Halkası
19. Kafa Kabuğu
20. Bluetooth Eşleştirme Düğmesi ("Bluetooth Pairing Button")
21. Hız Seçici
22. Phono/Line Jakları
23. Topraklama Konnektörü
24. Phone/Line Anahtarı
25. Güç Jakı

İlk Kurulum

Temel Kurulum

1. Üniteyi düz ve seviyeli bir yüzeye yerleştirin. Seçilen konum sabit ve titreşimsiz olmalıdır.
2. Pikap kapağını menteşelere takın.
3. Tonkolunu tutan bağı çıkarın.
4. Pikap tablasını ve tahrik kayışını uygun şekilde takın
5. Kaymaz matı pikap tablasının üzerine yerleştirin.
6. Kafa Kabuğunu tonkolunun önündeki sokete yerleştirin ve ardından Kafa Kabuğu Kilitleme Halkasını saat yönünün tersine çevirin. Halka döndükçe, kafa kabuğunu yerine çeker.
7. Tonkolu Karşı Ağırlığını tonkolunun üzerine kaydırın ve hafifçe tonkolunun arka miline doğru çevirin.
8. Uygun iğne basıncını ayarlamak için karşı ağırlığı ayarlayın.
9. AC adaptörünü ünitenin Güç Jakına bağlayın.
   Not: Tüm montaj tamamlanmadan AC güç adaptörünü prize takmayın. Gücü açmadan önce, tüm bağlantı ayarlarının doğru olduğundan tekrar emin olun. Bağlarken veya bağlantıyı keserken daima gücü kapatın.

İğne Basıncı için Tonkolu Karşı Ağırlık Ayarı

1. İğne koruyucusunu kartuştan çıkarın ve ayar sırasında iğne ucuna dokunmaktan kaçının.
2. Tonkolu Aşağı Tutma Klipsini serbest bırakın, tonkolunu nazikçe tutun ve Tonkolu Desteğinden uzaklaştırın. Bu noktada, tonkolu dengesizdir ve serbestçe sallanabilir.
3. Tonkolunu nazikçe tutarken, tonkolu yatay olarak dengelenene ve iğne tabla yüzeyine değmeden tabla üzerinde serbestçe asılı kalana kadar Karşı Ağırlığı dikkatlice pikabın önüne doğru döndürün.
4. Tonkolunu Tonkolu Desteğine geri döndürün ve Aşağı Tutma Klipsini kilitleyin.
5. Karşı ağırlığı herhangi bir dönüş olmadan sabit tutarken, yalnızca Aşağı Basınç Ölçeği Kadranını, ölçek üzerindeki "0" işareti tonkolunun üst kısmında işaretlenmiş merkez çizgisiyle hizalanana kadar dikkatlice döndürün.
6. Ölçek, iğne için önerilen basınç değerini gösterene kadar karşı ağırlığı aşağı basınç ölçeği kadranı dahil olmak üzere saat yönünün tersine (pikabın önünden bakıldığında) döndürün.
   Not: Fabrika çıkışlı kartuş için önerilen basınç 2.0 g'dır.

Pikap Tabla ve Kayış Kurulumu

1. Tahrik kayışını tablanın altındaki iç halka üzerine takın ve kurulum sırasında düşmediğinden emin olun.
2. Tablayı pikap milinden geçirin, ardından sağ üst köşedeki pencereden tahrik motoru kasnağını görene kadar tablayı döndürün.
3. Tahrik kayışını dikkatlice tutun ve motor kasnağının yuvasının etrafına yerleştirin.


Phono/Line Anahtarı

Kullanım esnekliğini artırmak için bu ünitede dahili bir stereo fono ön amplifikatörü bulunur. Stereo sisteminizin fono girişini veya bağımsız fono ön amplifikatörünüzü kullanmayı tercih ederseniz, Phono/Line anahtarını PHONO konumuna ayarlayın. Aksi takdirde, lütfen LINE konumuna ayarlayın ve stereo sisteminizdeki AUX girişine veya diğer yüksek seviyeli girişlere bağlantı kurun.

Stereo Sistem Bağlantısı

RCA Jakları

• Bu ünitenin RCA Jakları hem Phono çıkış jakları hem de Hat çıkış jakları olarak paylaşılır. Bunlar Phono/Line Anahtarı ile belirlenir.
• Hat çıkışı olarak kullanıldığında, jaklar analog hat seviyesinde sinyaller verir ve doğrudan bir çift aktif hoparlöre veya stereo sisteminizin uygun girişine bağlanabilir. Phono çıkışı olarak kullanıldığında, phono ön amplifikatörüne veya stereo sisteminin phono girişine bağlanmalıdır.
• Kırmızı fiş Sağ kanala, Beyaz fiş ise Sol kanala bağlanır.

Not:

• Phono/Line anahtarı HAT konumuna ayarlanmışsa ancak RCA jakları stereo sisteminin phono girişine bağlanmışsa, giriş aşırı yüklenmesi nedeniyle ses bozulabilir ve stereo sisteminize zarar verebilir.
• Phono/Line anahtarı PHONO konumuna ayarlanmışsa ancak RCA jakı stereo sisteminin hat girişine bağlanmışsa, sinyal ön amplifikasyonu eksikliği nedeniyle ses çok düşük olacaktır.
• RCA Jakı doğrudan pasif/güçsüz hoparlörlere bağlanmak için tasarlanmamıştır ve bağlanırsa ses çok düşük olacaktır.

Pikap Çalışması

1. Gücü açmak için Güç Düğmesini saat yönünde çevirin.
2. Hız Anahtarını uygun şekilde ayarlayın
   Not: 33 RPM seçildiğinde Hız Anahtarı LED'i kırmızı olacaktır. 45 RPM seçildiğinde Hız Anahtarı LED'i yeşil olacaktır.
3. Plağı pikaba yerleştirin. Gerekirse 45 RPM Adaptörünü kullanın.
4. Kalem tertibatından kalem koruyucusunu çıkarın.
   Not: Kalem hasarını önlemek için, pikap taşınırken veya temizlenirken her zaman birlikte verilen kalem koruyucusunun yerinde olduğundan emin olun.
5. Pikap tablasının dönüşünü başlatmak için Başlat/Durdur Düğmesine basın.
6. Ton kolu Aşağı Tutma Klipsini serbest bırakın.
   Not: Pikap kullanılmadığında, aşağı tutma klipsini tekrar kilitlemeyi unutmayın.
7. Ton kolunu kaldırmak için İşaret Kolunu kullanın.
8. Ton kolunu çalmanın başlaması istenen plağın üzerine nazikçe hareket ettirin. İşaret Kolunu tekrar aşağı konumuna getirin, ton kolu yavaşça plağın üzerine inecek ve çalmaya başlayacaktır.
9. Plak çalmayı bitirdiğinde, ton kolunu kaldırmak için tekrar İşaret Kolunu kullanın ve ardından Ton Kolu Desteğine geri döndürün. Ton kolunun desteğine geri oturmasını sağlamak için kolu serbest bırakın. Oynatmayı askıya almak için aynı adımları tekrarlayın.
10. Ton kolunu sabitlemek için Aşağı Tutma Klipsini kilitleyin.
11. Pikap tablasının dönüşünü durdurmak için Başlat/Durdur Düğmesine tekrar basın. Gücü kapatmak için Güç Düğmesini saat yönünün tersine çevirin.

Anti-patinaj Ayarı

• Kolun plağın merkezine doğru çekilmesine neden olan "patinaj" kuvvetini telafi etmek için ton koluna küçük bir dışa doğru "anti-patinaj" kuvveti uygulanabilir.
• Normal pikap kullanımı sırasında en iyi performans için, anti-patinaj kontrol düğmesini aşağı kuvvet ölçeği kadranı tarafından belirtilen değerle aynı değere ayarlamanız önerilir.

Bluetooth Çalışması

Bu pikap, bu pikaptan kablosuz Bluetooth kulaklıklar, Bluetooth hoparlörler veya diğer Bluetooth alıcı cihazlar gibi başka bir Bluetooth cihazına ses ileten bir cihaz olan Bluetooth çıkışına sahiptir.

Pikaptan sinyal almak için yeni bir Bluetooth cihazı bağlarken, onu ürünle eşleştirmeniz gerekir. Cihazınız ve pikap eşleştirildikten sonra, bunları tekrar eşleştirmenize gerek yoktur. Bluetooth teknolojisini destekleyen ses cihazını pikabınıza mümkün olduğunca yakın yerleştirin.

1. Bluetooth teknolojisini destekleyen ses cihazını pikabınıza mümkün olduğunca yakın yerleştirin.
2. Bağlanmak istediğiniz cihazı eşleştirme moduna ayarlayın.

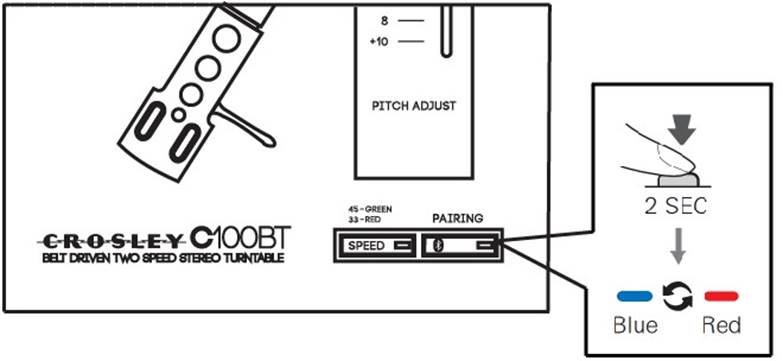

3. Pikap üzerindeki Bluetooth Eşleştirme Düğmesini 2 saniye basılı tutun ve ardından bırakın.

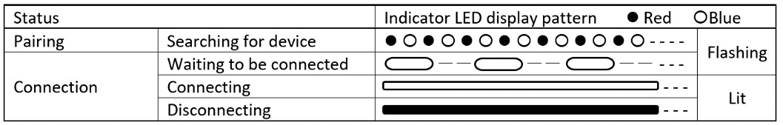

   Not: Bluetooth Eşleştirme LED göstergesi hızla mavi ve kırmızı renkte yanıp sönecektir.

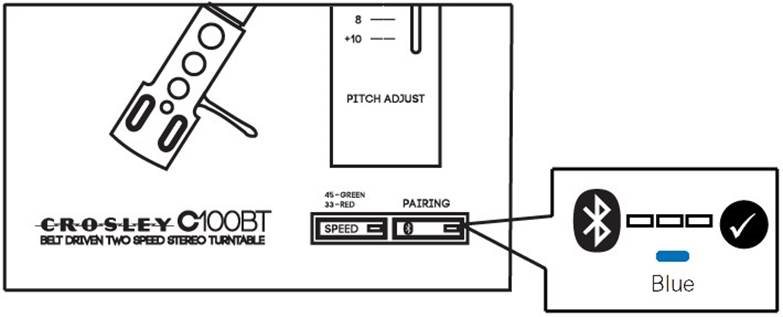

4. Eşleştirme tamamlandığında, Bluetooth Eşleştirme LED'i sabit mavi olacaktır.

5. Bluetooth bağlantısını kapatmak için Bluetooth Eşleştirme Düğmesine basın ve LED kırmızı olacaktır.

Not:

• En fazla 8 farklı Bluetooth cihazı bağlayabilirsiniz.
• Bluetooth Eşleştirme Düğmesini 10 saniye basılı tutarak ve ardından bırakarak önceden bağlanmış tüm cihazları silebilirsiniz.


Perde Kontrol Ayarı

• Tabla dönerken, tablanın kenarındaki alttaki stroboskop noktalarını gözlemleyin. Stroboskop aydınlatıcısından gelen ışıkla aydınlatıldığında, uygun stroboskop noktaları sırası sabit görünüyorsa, tabla tam olarak nominal hızda dönüyor demektir.

• Noktalar sağa doğru hareket ediyor gibi görünüyorsa, tabla nominal hızın altında dönüyor demektir; sola doğru hareket ediyor gibi görünüyorsa, tabla nominal hızın üzerinde dönüyor demektir.

İğne Değişimi

İğnenin Çıkarılması

İğneyi çıkarmak için, iğnenin kenarlarını tutun ve okla belirtilen yönde nazikçe aşağı doğru çekin.

İğnenin Takılması

1. Takmak için, yeni iğneyi kalem ucu aşağı bakacak şekilde konumlandırın.
2. İğneyi kartuşla hizalayın ve tamamen yerine oturana kadar kartuşun üzerine nazikçe itin. Takma sırasında kalem ucuna dokunmaktan kaçının.


Kartuş Değişimi

1. Değiştirmeden önce, değiştirme işlemi sırasında kaleme zarar gelmesini önlemek için kalem koruyucusunu kalemin üzerine geri takın.
2. Başlığı serbest bırakmak ve ton kolundan çıkarmak için başlık kilitleme halkasını saat yönünde çevirin.
3. Kablo uçlarını orijinal kartuştan dikkatlice çıkarın
4. Kartuşu sabitleyen başlık üzerindeki iki vidayı gevşetin ve ardından orijinal kartuşu çıkarın.
5. Yeni kartuşu başlığa monte edin ve hafifçe sıkın. Şu anda vidaları tamamen sıkmayın.
6. Kablo uçlarını yeni kartuşun terminallerine bağlayın. Kablo ucu renk kodları aşağıdaki gibidir:

7. Başlığı tekrar ton koluna takın ve başlık halkasını kilitleyin.
8. Kartuşun konumunu, kalemin oluklara paralel olarak izleyeceğinden emin olmak için başlık üzerinde tam olarak hizalandığından emin olacak şekilde ayarlayın. Mükemmel hizalama elde edildikten sonra vidaları tamamen sıkın.
   Not: En iyi sonuç için, hizalama işlemine yardımcı olması için bir kartuş hizalama iletki kullanın.

Pikap Bakımı

1. Kalem ucuna parmaklarınızla dokunmayın. Kalemin pikap matına veya bir plağın kenarına çarpmasından kaçının.
2. Kalemi yalnızca önden arkaya doğru hareketlerle yumuşak bir fırça ile sık sık temizleyin.
3. Toz veya yağı gidermek için plakları bir plak temizleme fırçası ve plak temizleme solüsyonu ile temizleyin.
4. Pikap kapağını ve pikap kabinini hafif nemli bir mikrofiber bezle temizleyin.

Not: Pikabın boyasına ve yüzeyine zarar verebilecek alkol, benzen veya başka herhangi bir sert kimyasal içeren temizleyici kullanmayın.

** Crosley farklı temizlik aksesuarlarından oluşan bir ürün yelpazesi sunmaktadır. Lütfen satıcınıza sorun veya daha fazla temizlik ürünü bilgisi için web sitemizi www.crosleyradio.com adresini ziyaret edin.

Sorun Giderme

Güç Yok

• Prizde elektrik yok.
• Güç tüketimini azaltmaya yardımcı olmak için, bazı modeller ERP enerji tasarrufu standardına uyacaktır. 20 dakika boyunca ses girişi olmadığında, güçleri otomatik olarak kesilecektir. Gücü tekrar açmak ve çalmaya devam etmek için, gücü kapatın ve tekrar açın.

Güç var, ancak tabla dönmüyor

• Pikap modu seçilmemiş.
• Pikapın tahrik kayışı takılı değil veya kaymış.

Pikap dönüyor, ancak ses yok veya ses yeterince yüksek değil

• Kalem koruyucusu hala üzerinde.
• Ton kolu kol tarafından kaldırılmış.

Kayıt çok hızlı veya çok yavaş çalıyor.

• Kayıt için yanlış hız seçilmiş.
• Pitch Control (Ton Kontrolü) doğru ayarlanmamış.

Sorular, sorunlar, eksik parçalar mı var?
Mağazaya iade etmeden önce, Müşteri Hizmetlerini arayın
8 a.m. – 6 p.m., EST, Pazartesi – Cuma
1-888-CROSLEY
www.crosleyradio.com
