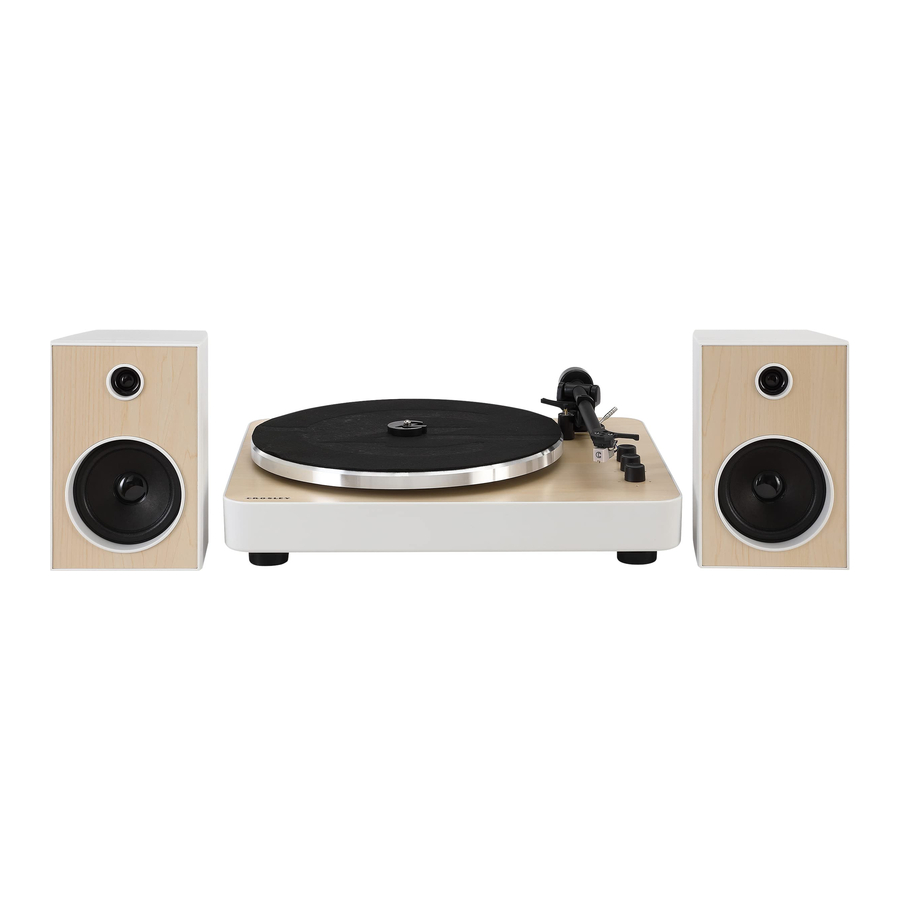

Crosley T170A - Stereo Pikap Sistemi Kullanım Kılavuzu

Güvenlik Talimatları

Bu ürünü kullanmadan önce bu kılavuzun tamamını okuyun ve anlayın. Bu talimatları ileride başvurmak üzere saklayın.

1. Bu ürünü su yakınında kullanmayın.
2. Bu ürün yalnızca işaretleme etiketinde veya bu kullanım kılavuzunda belirtilen güç kaynağı türüyle çalıştırılmalıdır.
3. Polarize fişin güvenlik amacını ortadan kaldırmayın. Polarize fişin iki ucu vardır ve bir ucu diğerinden daha geniştir. Bu fiş, prize yalnızca tek bir şekilde takılabilir. Fişi prize tam olarak takamıyorsanız, fişi ters çevirmeyi deneyin. Fiş hala uymuyorsa, elektrikçinize başvurun.
4. Güç kablosunu, özellikle fişlerde, prizlerde ve üründen çıktıkları noktada üzerine basılmaktan veya sıkışmaktan koruyun.
5. Duvar prizlerini, uzatma kablolarını veya entegre prizleri aşırı yüklemeyin, çünkü bu yangın veya elektrik çarpması riskine neden olabilir.
6. Tehlikeli voltaj noktalarına dokunabilecekleri veya yangına veya elektrik çarpmasına neden olabilecek parçaları kısa devre yapabilecekleri için bu ürünün içine herhangi bir nesne sokmayın. Ürünün üzerine asla herhangi bir sıvı dökmeyin.
7. Kapakları açmak veya çıkarmak sizi tehlikeli voltaja veya diğer tehlikelere maruz bırakabileceğinden, bu ürüne kendiniz servis vermeye çalışmayın. Tüm servis işlemleri için yetkili servis personeline başvurun.
8. Uyumluluktan sorumlu tarafça açıkça onaylanmayan bu ünitede yapılan değişiklikler veya modifikasyonlar, kullanıcının ekipmanı çalıştırma yetkisini geçersiz kılabilir.
9. Tehlikeye neden olabilecekleri için ürün üreticisi tarafından önerilmeyen ek parçaları kullanmayın.
10. Bir ürün ve araba kombinasyonu dikkatle taşınmalıdır. Ani duruşlar, aşırı güç ve düzensiz yüzeyler, ürün ve araba kombinasyonunun devrilmesine neden olabilir.
11. Kabindeki yuvalar ve açıklıklar, havalandırma için ve ürünün güvenilir çalışmasını sağlamak ve aşırı ısınmadan korumak için sağlanmıştır. Bu açıklıkları kapatmayın veya üzerini örtmeyin.
12. Şimşekli havalarda veya uzun süre kullanılmadığında ürünün fişini çekin.

Bu paketteki öğeler

Herhangi bir ambalaj malzemesini atmadan önce, lütfen iyice kontrol edin ve bu paketle birlikte gelen aşağıdaki öğeleri bulduğunuzdan emin olun:

• Pikap
• Pikap Kaydırmaz Matı
• 45 RPM adaptörü
• Hoparlör kablosu
• Güç adaptörü
• Kartuş Hizalama İletkisi

Pakette eksik bir aksesuar varsa lütfen Crosley müşteri hizmetleriyle iletişime geçin. Değişim veya iade amacıyla orijinal ambalaj malzemelerini saklayın.

Özellikler

Not:

• Tasarım ve özellikler önceden haber verilmeksizin değiştirilebilir.

Ürün Açıklaması

1. Pikap Tabla
2. Pikap Mili
3. Tonkol Denge Ağırlığı
4. Tonkol Kolu
5. Tonkol Dayanağı
6. Tonkol
7. Fonksiyon Düğmesi
8. Perde Kontrolü
9. Ses Düğmesi
10. Güç Göstergesi
11. Topraklama Konnektörü
12. RCA Jakları
13. Fono/Hat Anahtarı
14. Güç Jakı
15. Hoparlör Çıkış Terminalleri
16. Güç Anahtarı
17. Hoparlör Giriş Terminalleri
18. 45 RPM Adaptörü

İlk Kurulum

Temel Kurulum

1. Üniteyi düz ve seviyeli bir yüzeye yerleştirin. Seçilen konum sabit ve titreşimsiz olmalıdır.
2. Tonkolunu tutan bağlama telini çıkarın.
3. Pikap tablasını ve tahrik kayışını uygun şekilde takın
4. Kaydırmaz matı pikap tablasının üzerine yerleştirin.
5. Tonkolu Denge Ağırlığını tonkolunun arka miline kaydırın ve durma noktasına mümkün olduğunca yakın itin. Bu, iğnenin aşağı doğru kuvvetini fabrika çıkışlı iğne için aralıkta (2,5g-3,5g) olacak şekilde otomatik olarak ayarlar.
6. Sol ve sağ hoparlörlerin Giriş Terminallerini pikabın Çıkış Terminallerine karşılık gelen şekilde bağlamak için Hoparlör Kablosunu kullanın. Sol ve sağ kanalların doğru şekilde bağlandığından emin olun.
7. AC adaptörünü ünitenin Güç Jakına bağlayın.


Not: Tüm montaj tamamlanmadan AC güç adaptörünü prize takmayın. Gücü açmadan önce, tüm bağlantı ayarlarının doğru olduğundan tekrar emin olun. Bağlarken veya bağlantıyı keserken daima gücü kapatın.

Pikap Tabla ve Kayış Kurulumu

1. Tahrik kayışını Pikap Göbeği'nin etrafına yerleştirin ve ardından kayışı motor kasnağının yuvasına takmaya yardımcı olması için sağlanan tahrik kayışı montaj aletini kullanın.
2. Pikap tablasını pikap milinden geçirin.

Fono/Hat Anahtarı

Kullanım esnekliğini artırmak için bu ünitede dahili bir stereo fono ön amplifikatörü bulunur. Stereo sisteminizin fono girişini veya bağımsız fono ön amplifikatörünüzü kullanmayı tercih ederseniz, Fono/Hat anahtarını PHONO konumuna ayarlayın. Aksi takdirde, lütfen LINE konumuna ayarlayın ve stereo sisteminizdeki AUX girişine veya diğer yüksek seviyeli girişlere bağlantı kurun.

Stereo Sistem Bağlantısı

RCA Jakları

• Bu ünitenin RCA Jakları, Fono çıkış jakları veya Hat çıkış jakları olarak kullanılabilir. Bu, Telefon/Hat Anahtarı kullanılarak belirlenir.
• Aktif hoparlörlere bağlanmak için Fono/Hat anahtarını Hat ayarına getirin. Bir fono ön amplifikatörüne veya bir stereo sistemin fono girişine bağlanmak için Fono/Hat anahtarını Fono ayarına getirin.
• Kırmızı fiş Sağ kanala, Beyaz fiş ise Sol kanala bağlanır.

Not:

• Fono/Hat anahtarı LINE konumuna ayarlanmış ancak RCA jakları stereo sistemin fono girişine bağlanmışsa, giriş aşırı yüklenmesi nedeniyle ses bozulabilir ve stereo sisteminize zarar verebilir.
• Fono/Hat anahtarı PHONO konumuna ayarlanmış ancak RCA jakı stereo sistemin hat girişine bağlanmışsa, sinyal ön amplifikasyonu eksikliğinden dolayı ses çok düşük olacaktır.
• RCA Jakı doğrudan pasif/güçsüz hoparlörlere bağlanmak üzere tasarlanmamıştır ve bağlanırsa ses çok düşük olacaktır.

Yaylı klips hoparlör terminalleri

Bu sistemle birlikte verilen hoparlörlere veya diğer pasif hoparlörlere bağlanmak için, bu paketle birlikte verilen hoparlör kablosunun bir ucunu hoparlörlerin arkasına ve diğer ucunu Hoparlör Çıkış Terminallerine bağlayın. Bunu yapmak için, yaylı klipsleri açık konuma getirin, hoparlör kablosunu takın ve yaylı klipsleri kapalı konuma getirin. Fono/Hat Anahtarını Hat ayarına getirin.

Pikap Çalışması

1. Gücü açmak için Güç Anahtarına basın.
2. Pikap hızını buna göre seçmek için Fonksiyon Düğmesini 33 ¹/₃ veya 45 RPM moduna çevirin. Gerekirse 45 RPM Adaptörünü kullanın
3. Plağı pikaba yerleştirin.
4. Kalem tertibatından kalem koruyucusunu çıkarın.
   Not: Kalem hasarını önlemek için, pikap taşınırken veya temizlenirken her zaman birlikte verilen kalem koruyucusunun yerinde olduğundan emin olun.
5. Tonkolu Klipsini serbest bırakın.
   Not: Pikap kullanılmadığında, tutma klipsini tekrar kilitlemeyi unutmayın.
6. Tonkolunu kaldırmak için Tonkolu Kolunu kullanın.
7. Tonkolunu çalmanın başlaması istenen plağın üzerine yavaşça hareket ettirin. Tonkolu Kolunu tekrar aşağı konumuna getirin, tonkolu yavaşça plağın üzerine inecek ve çalmaya başlayacaktır.
8. Plak çalmayı bitirdiğinde, tonkolunu tekrar kaldırmak için Tonkolu Kolunu kullanın ve ardından Tonkolu Dayanağına geri döndürün. Tonkolunun dayanağına geri oturmasını sağlamak için kolu serbest bırakın. Oynatmayı askıya almak için aynı adımları tekrarlayın.
9. Tonkolunu sabitlemek için Tonkolu Klipsini kilitleyin.

Kartuş Değişimi

1. Değiştirmeden önce, değiştirme işlemi sırasında kaleme zarar gelmesini önlemek için kalem koruyucusunu kalemin üzerine geri takın.
2. Kablo uçlarını orijinal kartuştan dikkatlice çıkarın.
3. Kartuşu sabitleyen kafadaki iki vidayı gevşetin ve ardından orijinal kartuşu çıkarın.
4. Yeni kartuşu kafaya monte edin ve hafifçe sıkın. Şu anda vidaları tamamen sıkmayın.
5. Kablo uçlarını yeni kartuşun terminallerine bağlayın. Kablo ucu renk kodları aşağıdaki gibidir:

6. Kalemin olukları mükemmel bir şekilde paralel olarak izleyeceğinden emin olmak için kartuşun kafadaki konumunu tam olarak hizalanacak şekilde ayarlayın. Bunu başarmak için, birlikte verilen kağıt kartuş hizalama iletkisini pikap milinin üzerine yerleştirin, ton kolunu dikkatlice kaldırın ve kalemin ucunu sırasıyla 130 mm ve 250 mm olarak işaretlenmiş noktalara yerleştirin. Kartuşun kafadaki konumunu, kartuş her iki noktadaki referans çizgilerine mükemmel şekilde paralel olana kadar ince ayar yapın.
7. Mükemmel hizalama sağlandıktan sonra vidaları tamamen sıkın.

Perde Kontrolü

Pikap hızı, Perde Kontrol Düğmesi döndürülerek yaklaşık %10 oranında artırılabilir veya azaltılabilir. Hızı artırmak için Perde Kontrol Düğmesini saat yönünde çevirin. Hızı azaltmak için düğmeyi saat yönünün tersine çevirin.

İğne Değişimi

İğnenin Çıkarılması

1. Kalemin her iki tarafını nazikçe tutun.

2. İğneyi nazikçe ileri doğru çekin ve çıkarın.


İğnenin Takılması

1. İğneyi ucu aşağı bakacak şekilde konumlandırın.

2. İğnenin arkasını kartuşla hizalayın.

3. İğneyi yerine itin.


Bluetooth Çalışması

1. Fonksiyon Düğmesini Bluetooth moduna çevirin, Güç Göstergesi mavi renkte yanıp sönmeye başlayacaktır.
2. Ses cihazınızın Bluetooth özelliğini açın, "CROSLEY T170A" araması yapın ve eşleştirin.
3. Cihazınız üniteyle başarıyla eşleştirildikten sonra, üniteden kısa bir onay sesi duyacaksınız.
4. Cihazınızdan üniteye müzik çalın ve yayınlayın.
   Not: Bluetooth sürümü – 5.1

Pikap Bakımı

1. Kalem ucuna parmaklarınızla dokunmayın. Kalemin pikap matına veya bir plağın kenarına çarpmasından kaçının.
2. Kalemi yalnızca önden arkaya doğru hareketlerle yumuşak bir fırça ile sık sık temizleyin.
3. Toz veya yağı gidermek için plakları bir plak temizleme fırçası ve plak temizleme solüsyonuyla temizleyin.
4. Pikap kabinini hafif nemli bir mikrofiber bezle temizleyin.

Not: Pikapın boyasına ve yüzeyine zarar verebilecek alkol, benzen veya başka herhangi bir sert kimyasal içeren temizleyici kullanmayın.

** Crosley, farklı temizlik aksesuarlarından oluşan bir ürün yelpazesi sunmaktadır. Lütfen satıcınıza sorun veya daha fazla temizlik ürünü bilgisi için web sitemizi ziyaret edin www.crosleyradio.com .

Sorun giderme

Güç yok

• Güç adaptörü doğru şekilde bağlanmamış.
• Prizde elektrik yok.

Güç açık, ancak tabla dönmüyor

• Pikapın tahrik kayışı çıkmış.
• Pikap Bluetooth Modunda.

Pikap dönüyor, ancak ses yok veya ses yeterince yüksek değil

• Kalem koruyucusu hala üzerinde.

Sorular, sorunlar, eksik parçalar?
Mağazaya iade etmeden önce Müşteri Hizmetlerini arayın
8:00 - 18:00, EST, Pazartesi - Cuma
1-888-CROSLEY
www.crosleyradio.com
