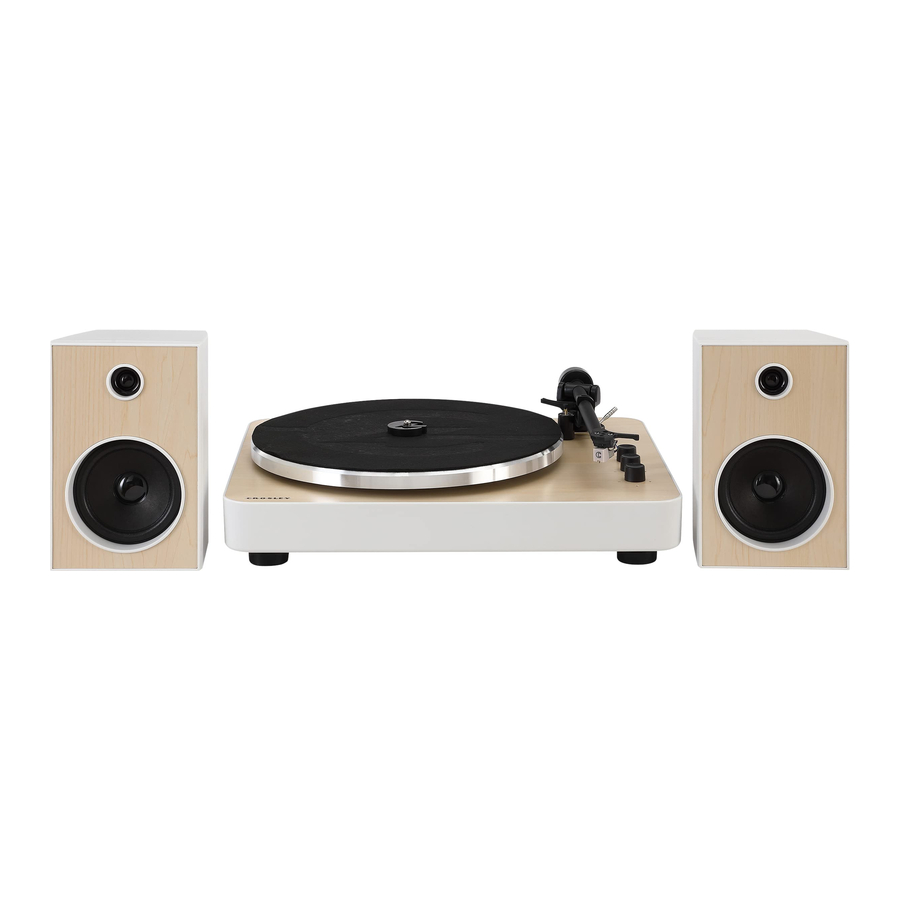

Crosley T170A - Mwongozo wa Mfumo wa Turntable ya Stereo

Maagizo ya Usalama

Soma na uelewe mwongozo huu wote kabla ya kutumia bidhaa hii. Weka maagizo haya kwa marejeleo ya baadaye.

1. Usitumie bidhaa hii karibu na maji.
2. Bidhaa hii inapaswa kuendeshwa tu na aina ya chanzo cha nguvu kilichoonyeshwa kwenye lebo ya kuashiria au katika mwongozo huu wa maagizo.
3. Usishinde kusudi la usalama la plagi iliyo na polarized. Plagi iliyo na polarized ina blade mbili na blade moja pana kuliko nyingine. Plagi hii itatoshea kwenye plagi ya umeme kwa njia moja tu. Ikiwa huwezi kuingiza plagi kikamilifu kwenye plagi, jaribu kugeuza plagi. Ikiwa plagi bado itashindwa kutoshea, wasiliana na fundi wako wa umeme.
4. Kinga kamba ya umeme isikanyagwe au kubanwa hasa kwenye plagi, vyombo vya kupokelea umeme na mahali inapotoka kwenye bidhaa.
5. Usipakie kupita kiasi plagi za ukutani, kamba za ugani au vyombo muhimu vya kupokelea umeme kwani hii inaweza kusababisha hatari ya moto au mshtuko wa umeme.
6. Kamwe usisukume vitu vya aina yoyote kwenye bidhaa hii kupitia fursa kwani vinaweza kugusa sehemu za voltage hatari au sehemu fupi ambazo zinaweza kusababisha moto au mshtuko wa umeme. Kamwe usimwage kioevu cha aina yoyote kwenye bidhaa.
7. Usijaribu kuhudumia bidhaa hii mwenyewe kwani kufungua au kuondoa vifuniko kunaweza kukuweka kwenye voltage hatari au hatari zingine. Rejelea huduma zote kwa wafanyikazi wa huduma waliohitimu.
8. Mabadiliko au marekebisho kwenye kitengo hiki ambayo hayajaidhinishwa waziwazi na mhusika anayehusika na utiifu yanaweza kubatilisha mamlaka ya mtumiaji ya kuendesha vifaa.
9. Usitumie viambatisho ambavyo havipendekezwi na mtengenezaji wa bidhaa kwani vinaweza kusababisha hatari.
10. Mchanganyiko wa bidhaa na gari unapaswa kuhamishwa kwa uangalifu. Vituo vya haraka, nguvu nyingi na nyuso zisizo sawa zinaweza kusababisha mchanganyiko wa bidhaa na gari kupinduka.
11. Nafasi na fursa kwenye kabati hutolewa kwa uingizaji hewa na kuhakikisha uendeshaji wa kuaminika wa bidhaa na kuilinda kutokana na joto kali. Usizuie au kufunika fursa hizi.
12. Chomoa bidhaa wakati wa dhoruba ya umeme au wakati haitumiki kwa muda mrefu.

Vitu kwenye kifurushi hiki

Kabla ya kutupa vifaa vyovyote vya ufungaji, tafadhali angalia vizuri na uhakikishe kuwa unapata vitu vifuatavyo ambavyo huja na kifurushi hiki:

• Turntable
• Turntable Slip Mat
• Adapta ya 45 RPM
• Waya ya spika
• Adapta ya umeme
• Cartridge Alignment Protractor

Tafadhali wasiliana na huduma ya wateja ya Crosley ikiwa kuna nyongeza yoyote inayokosekana kutoka kwa kifurushi. Hifadhi vifaa asili vya ufungaji kwa madhumuni ya kubadilishana au kurudisha.

Vipimo

Kumbuka:

• Muundo na vipimo vinaweza kubadilika bila taarifa.

Maelezo ya Bidhaa

1. Turntable Platter
2. Turntable Spindle
3. Tonearm Counterweight
4. Tonearm Lever
5. Tonearm Rest
6. Tonearm
7. Function Knob
8. Pitch Control
9. Volume Knob
10. Kiashiria cha Nguvu
11. Kiunganishi cha Ardhi
12. Jeki za RCA
13. Swichi ya Phono/Line
14. Jeki ya Nguvu
15. Vituo vya Pato la Spika
16. Swichi ya Nguvu
17. Vituo vya Ingizo la Spika
18. Adapta ya 45 RPM

Usanidi wa Awali

Usanidi Muhimu

1. Weka kitengo kwenye uso tambarare na ulio sawa. Mahali palipochaguliwa panapaswa kuwa thabiti na bila mtetemo.
2. Ondoa tie-wrap ambayo inashikilia tonearm.
3. Sakinisha turntable platter na ukanda wa gari ipasavyo
4. Weka slip mat juu ya turntable platter.
5. Telezesha Tonearm Counterweight kwenye shimoni ya nyuma ya tonearm na uisukume karibu iwezekanavyo na sehemu ya kusimama. Hii itaweka kiotomatiki nguvu ya sindano kuwa katika masafa ya sindano iliyowekwa kiwandani (2.5g-3.5g).
6. Tumia Waya ya Spika kuunganisha Vituo vya Ingizo vya spika za kushoto na kulia kwenye Vituo vya Pato la turntable ipasavyo. Hakikisha chaneli za kushoto na kulia zimeunganishwa kwa usahihi.
7. Unganisha adapta ya AC kwenye Jeki ya Nguvu ya kitengo.


Kumbuka: Usichomeke adapta ya umeme ya AC kwenye plagi ya umeme kabla ya mkusanyiko wote kukamilika. Kabla ya kuwasha umeme, hakikisha tena mipangilio yote ya muunganisho ni sahihi. Zima umeme kila wakati unapo unganisha au kukata.

Usanidi wa Turntable Platter na Ukanda

1. Weka ukanda wa gari kuzunguka Turntable Hub, na kisha utumie zana ya mkusanyiko wa ukanda wa gari iliyotolewa ili kusaidia kuvuta ukanda ili kutoshea kuzunguka slot ya pulley ya motor.
2. Weka turntable platter kupitia spindle ya turntable.

Swichi ya Phono/Line

Kwa kubadilika kwa matumizi, kitengo hiki kina kikuza sauti cha stereo phono kilichojengwa ndani. Ikiwa unapendelea kutumia ingizo la phono la mfumo wako wa stereo au kikuza sauti chako cha phono kinachosimama pekee, weka swichi ya Phono/Line kwenye nafasi ya PHONO. Vinginevyo, tafadhali iweke kwenye nafasi ya LINE na uunganishe kwenye ingizo la AUX au ingizo lingine la kiwango cha juu kwenye mfumo wako wa stereo.

Muunganisho wa Mfumo wa Stereo

Jeki za RCA

• Jeki za RCA za kitengo hiki zinaweza kutumika kama jeki za pato la Phono au jeki za pato la Line. Hii imedhamiriwa kwa kutumia Swichi ya Phone/Line.
• Ili kuunganisha kwenye spika zinazotumika, weka swichi ya Phono/Line kwenye mpangilio wa Line. Ili kuunganisha kwenye pre-amp ya phono au ingizo la phono la mfumo wa stereo, weka swichi ya Phono/Line kwenye mpangilio wa Phono.
• Plagi Nyekundu huunganisha na chaneli ya Kulia na plagi Nyeupe huunganisha na chaneli ya Kushoto.

Kumbuka:

• Ikiwa swichi ya Phono/Line imewekwa kwenye nafasi ya LINE lakini jeki za RCA zimeunganishwa kwenye ingizo la phono la mfumo wa stereo, sauti inaweza kupotoshwa kwa sababu ya upakiaji mwingi wa ingizo na inaweza kuharibu mfumo wako wa stereo.
• Ikiwa swichi ya Phono/Line imewekwa kwenye nafasi ya PHONO lakini jeki ya RCA imeunganishwa kwenye ingizo la line la mfumo wa stereo, sauti itakuwa ya chini sana kwa sababu ya kukosa kukuza sauti ya awali.
• Jeki ya RCA haijaundwa kuunganishwa moja kwa moja kwenye spika tulivu/zisizo na nguvu na ikiwa itafanya hivyo, sauti itakuwa ya chini sana.

Vituo vya spika vya klipu ya spring

Ili kuunganisha kwenye spika zilizojumuishwa na mfumo huu au spika zingine tulivu, unganisha ncha moja ya waya ya spika iliyojumuishwa na kifurushi hiki nyuma ya spika na ncha nyingine kwenye Vituo vya Pato la Spika. Ili kufanya hivyo, geuza klipu za spring kwenye nafasi iliyo wazi, ingiza waya ya spika, na ugeuze klipu za spring kwenye nafasi iliyofungwa. Weka Swichi ya Phono/Line kwenye mpangilio wa Line.

Uendeshaji wa Turntable

1. Bonyeza Swichi ya Nguvu ili kuwasha umeme.
2. Zungusha Function Knob hadi modi ya 33 ¹/₃ au 45 RPM ili kuchagua kasi ya turntable ipasavyo. Tumia Adapta ya 45 RPM ikiwa ni lazima
3. Weka rekodi kwenye turntable.
4. Ondoa kinga ya stylus kutoka kwa mkusanyiko wa stylus.
   Kumbuka: Ili kuepuka uharibifu wa stylus, hakikisha kuwa kinga ya stylus iliyojumuishwa iko mahali pake wakati wowote turntable inahamishwa au kusafishwa.
5. Achilia Klipu ya Tonearm.
   Kumbuka: wakati turntable haitumiki, kumbuka kufunga klipu ya kushikilia.
6. Tumia Tonearm Lever kuinua tonearm.
7. Sogeza kwa upole tonearm juu ya rekodi ambapo uchezaji unataka kuanza. Weka Tonearm Lever nyuma kwenye nafasi ya chini, tonearm itashuka polepole kwenye rekodi na kuanza kucheza tena.
8. Rekodi inapomaliza kucheza, tumia Tonearm Lever tena kuinua tonearm na kisha uirudishe kwenye Tonearm Rest. Achilia lever ili kuruhusu tonearm kukaa nyuma kwenye mapumziko yake. Ili kusitisha uchezaji, rudia hatua sawa.
9. Funga Klipu ya Tonearm ili kulinda tonearm.

Ubadilishaji wa Cartridge

1. Kabla ya kubadilisha, weka kinga ya stylus nyuma kwenye stylus ili kuzuia uharibifu wa stylus wakati wa mchakato wa ubadilishaji.
2. Ondoa kwa uangalifu waya kutoka kwa cartridge asili.
3. Legeza screws mbili kwenye headshell ambayo inalinda cartridge na kisha uondoe cartridge asili.
4. Panda cartridge mpya kwenye headshell na uikaze kidogo. Usikaze screws kabisa kwa sasa.
5. Unganisha waya kwenye vituo vya cartridge mpya. Misimbo ya rangi ya waya ni kama ilivyo hapo chini:

6. Rekebisha msimamo wa cartridge ili kuhakikisha kuwa imepangiliwa kwa usahihi kwenye headshell ili stylus ifuatilie grooves sambamba kikamilifu. Ili kufanikisha hili, weka protractor ya upatanishi wa cartridge ya karatasi iliyojumuishwa juu ya spindle ya turntable, inua kwa uangalifu mkono wa toni na uweke ncha ya stylus kwenye pointi zilizowekwa alama 130mm na 250mm mtawalia. Rekebisha vizuri msimamo wa cartridge kwenye headshell hadi cartridge iwe sambamba kikamilifu na mistari ya marejeleo katika pointi zote mbili.
7. Kaza screws kabisa mara tu upatanishi kamili utakapopatikana.

Udhibiti wa Lami

Kasi ya turntable inaweza kuongezeka au kupunguzwa kwa takriban 10% kwa kuzungusha Knob ya Udhibiti wa Lami. Ili kuongeza kasi, geuza Knob ya Udhibiti wa Lami kisaa. Ili kupunguza kasi, geuza knob kinyume cha saa.

Ubadilishaji wa Sindano

Kuondoa Sindano

1. Shikilia kwa upole pande zote mbili za sindano.

2. Vuta kwa upole sindano mbele na uondoe.


Kusakinisha Sindano

1. Weka sindano na ncha yake ikielekea chini.

2. Panga nyuma ya sindano na cartridge.

3. Sukuma sindano nyuma mahali pake.


Uendeshaji wa Bluetooth

1. Geuza Function Knob hadi modi ya Bluetooth, Kiashiria cha Nguvu kitaanza kuwaka bluu.
2. Washa kipengele cha Bluetooth cha kifaa chako cha sauti, tafuta "CROSLEY T170A" na uunganishe.
3. Mara tu kifaa chako kimeunganishwa kwa ufanisi na kitengo, utasikia sauti fupi ya uthibitisho kutoka kwa kitengo.
4. Cheza na utiririshe muziki kutoka kwa kifaa chako hadi kwenye kitengo.
   Kumbuka: Toleo la Bluetooth – 5.1

Matengenezo ya Turntable

1. Usiguse ncha ya stylus kwa vidole vyako. Epuka kugonga stylus kwenye mkeka wa turntable au ukingo wa rekodi.
2. Safisha stylus mara kwa mara na brashi laini na mwendo wa nyuma-kwa-mbele tu.
3. Safisha rekodi ili kuondoa vumbi au grisi na brashi ya kusafisha rekodi na suluhisho la kusafisha rekodi.
4. Safisha kabati la turntable na kitambaa kidogo cha microfiber kilicholowa.

Kumbuka: Usitumie kisafishaji kingine ambacho kina pombe, benzene au kemikali zingine kali, ambazo zinaweza kuharibu rangi na kumaliza turntable.

** Crosley inatoa laini ya bidhaa ya vifaa tofauti vya kusafisha. Tafadhali muulize muuzaji wako au angalia tovuti yetu www.crosleyradio.com kwa habari zaidi ya bidhaa za kusafisha.

Utatuzi wa Matatizo

Hakuna umeme

• Adapta ya umeme haijaunganishwa kwa usahihi.
• Hakuna umeme kwenye plagi ya umeme.

Umeme umewashwa, lakini platter haizunguki

• Ukanda wa gari wa Turntable umeiteleza.
• Turntable iko chini ya Modi ya Bluetooth.

Turntable inazunguka, lakini hakuna sauti, au sauti haitoshi

• Kinga ya stylus bado imewashwa.

Maswali, matatizo, sehemu zinazokosekana?
Kabla ya kurudi dukani, piga simu kwa Huduma ya Wateja
8 a.m. – 6 p.m., EST, Jumatatu – Ijumaa
1-888-CROSLEY
www.crosleyradio.com
