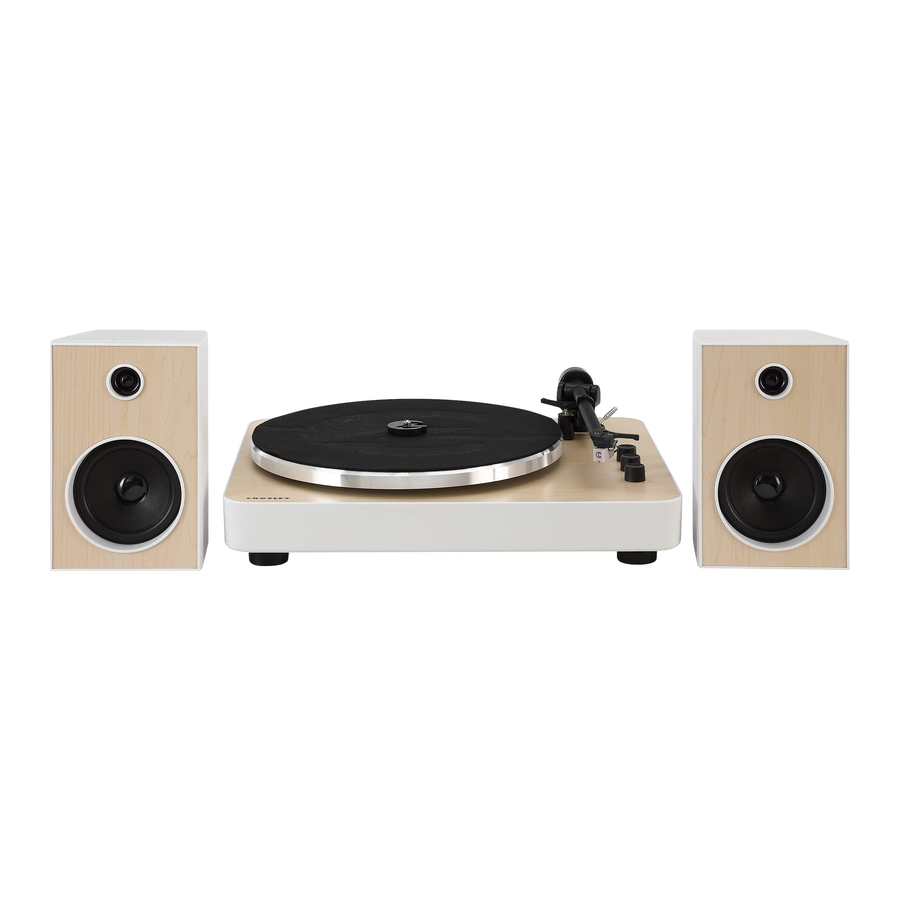

Crosley T170A - Manualul sistemului stereo cu platan

Instrucțiuni de siguranță

Citiți și înțelegeți întregul manual înainte de a utiliza acest produs. Păstrați aceste instrucțiuni pentru referințe viitoare.

1. Nu utilizați acest produs lângă apă.
2. Acest produs trebuie utilizat numai cu tipul de sursă de alimentare indicat pe eticheta de marcare sau în acest manual de instrucțiuni.
3. Nu anulați scopul de siguranță al ștecherului polarizat. Un ștecher polarizat are două lame, una dintre lame fiind mai lată decât cealaltă. Acest ștecher se va potrivi în priză doar într-un singur mod. Dacă nu puteți introduce complet ștecherul în priză, încercați să inversați ștecherul. Dacă ștecherul tot nu se potrivește, contactați electricianul.
4. Protejați cablul de alimentare să nu fie călcat sau ciupit, în special la ștecher, prize și punctul de ieșire din produs.
5. Nu supraîncărcați prizele de perete, prelungitoarele sau prizele integrate, deoarece acest lucru poate duce la un risc de incendiu sau șoc electric.
6. Nu introduceți niciodată obiecte de niciun fel în acest produs prin orificii, deoarece acestea pot atinge puncte de tensiune periculoase sau pot scurtcircuita piese care ar putea duce la incendiu sau șoc electric. Nu vărsați niciodată lichide de niciun fel pe produs.
7. Nu încercați să reparați singur acest produs, deoarece deschiderea sau scoaterea capacelor vă poate expune la tensiuni periculoase sau alte pericole. Adresați-vă personalului de service calificat pentru toate lucrările de service.
8. Modificările sau modificările aduse acestei unități care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate ar putea anula autoritatea utilizatorului de a utiliza echipamentul.
9. Nu utilizați accesorii nerecomandate de producătorul produsului, deoarece acestea pot provoca pericole.
10. O combinație de produs și cărucior trebuie mutată cu grijă. Opririle rapide, forța excesivă și suprafețele neuniforme pot face ca combinația de produs și cărucior să se răstoarne.
11. Fantele și deschiderile din carcasă sunt prevăzute pentru ventilație și pentru a asigura funcționarea fiabilă a produsului și pentru a-l proteja de supraîncălzire. Nu blocați sau acoperiți aceste deschideri.
12. Deconectați produsul în timpul furtunilor cu fulgere sau când nu este utilizat pentru perioade lungi de timp.

Articole în acest pachet

Înainte de a arunca orice material de ambalare, vă rugăm să verificați cu atenție și să vă asigurați că găsiți următoarele articole care vin împreună cu acest pachet:

• Platan
• Covoraș antiderapant pentru platan
• Adaptor 45 RPM
• Cablu difuzor
• Adaptor de alimentare
• Protractor de aliniere a cartușului

Vă rugăm să contactați serviciul clienți Crosley dacă lipsește vreun accesoriu din pachet. Păstrați materialele de ambalare originale pentru scopuri de schimb sau returnare.

Specificații

Notă:

• Designul și specificațiile pot fi modificate fără notificare prealabilă.

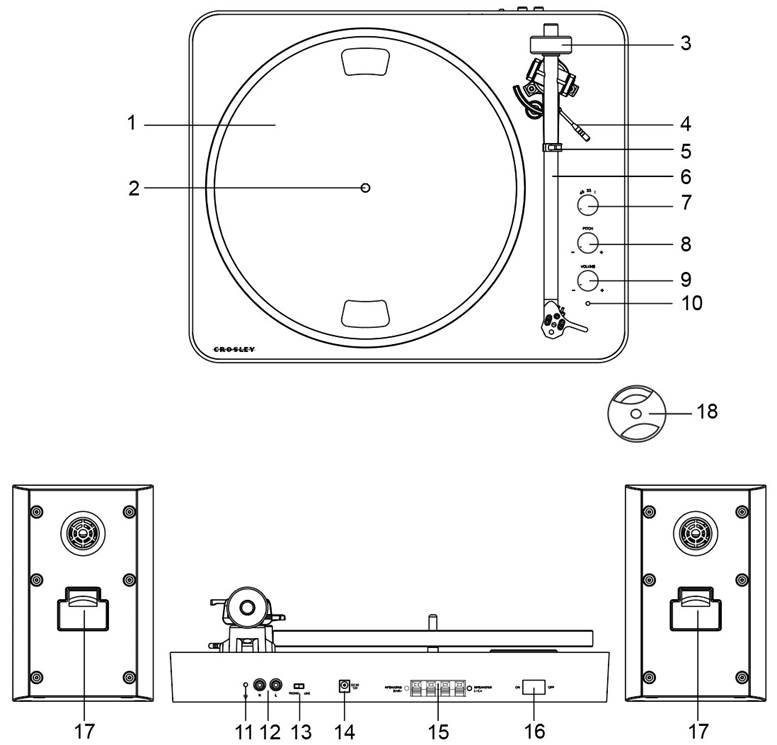

Descrierea produsului

1. Platan
2. Axul platanului
3. Greutatea de echilibrare a brațului fonografic
4. Maneta brațului fonografic
5. Suportul brațului fonografic
6. Brațul fonografic
7. Butonul de funcție
8. Controlul tonului
9. Butonul de volum
10. Indicatorul de alimentare
11. Conectorul de împământare
12. Mufe RCA
13. Comutatorul Phono/Line
14. Mufa de alimentare
15. Terminalele de ieșire pentru difuzoare
16. Comutatorul de alimentare
17. Terminalele de intrare pentru difuzoare
18. Adaptor 45 RPM

Configurare inițială

Configurare esențială

1. Așezați unitatea pe o suprafață plană și orizontală. Locația selectată trebuie să fie stabilă și lipsită de vibrații.
2. Îndepărtați banda de fixare care ține brațul fonografic.
3. Instalați platanul și cureaua de transmisie în mod corespunzător.
4. Așezați covorașul antiderapant deasupra platanului.
5. Glisați greutatea de echilibrare a brațului fonografic pe arborele din spate al brațului fonografic și împingeți-o cât mai aproape de punctul de oprire. Acest lucru va seta automat forța de apăsare a acului să fie în intervalul pentru acul montat din fabrică (2,5g-3,5g).
6. Utilizați cablul difuzorului pentru a conecta terminalele de intrare ale difuzoarelor stânga și dreapta la terminalele de ieșire ale platanului în mod corespunzător. Asigurați-vă că canalele stânga și dreapta sunt conectate corect.
7. Conectați adaptorul AC la mufa de alimentare a unității.


Notă: Nu conectați adaptorul de alimentare AC la priză înainte de finalizarea completă a asamblării. Înainte de a porni alimentarea, asigurați-vă din nou că toate setările de conectare sunt corecte. Opriți întotdeauna alimentarea când conectați sau deconectați.

Configurarea platanului și a curelei platanului

1. Puneți cureaua de transmisie în jurul butucului platanului, apoi utilizați instrumentul de asamblare a curelei de transmisie furnizat pentru a ajuta la tragerea curelei pentru a se potrivi în jurul fantei scripetelui motorului.
2. Așezați platanul prin axul platanului.

Comutatorul Phono/Line

Pentru o flexibilitate sporită de utilizare, această unitate are un preamplificator fono stereo încorporat. Dacă preferați să utilizați intrarea fono a sistemului dvs. stereo sau preamplificatorul fono independent, setați comutatorul Phono/Line pe poziția PHONO. În caz contrar, vă rugăm să-l setați pe poziția LINE și să faceți conexiunea la intrarea AUX sau la o altă intrare de nivel înalt de pe sistemul dvs. stereo.

Conectarea sistemului stereo

Mufe RCA

• Mufele RCA ale acestei unități pot fi utilizate fie ca mufe de ieșire Phono, fie ca mufe de ieșire Line. Acest lucru este determinat prin utilizarea comutatorului Phone/Line.
• Pentru a vă conecta la difuzoare active, setați comutatorul Phono/Line pe setarea Line. Pentru a vă conecta la un preamplificator fono sau la intrarea fono a unui sistem stereo, setați comutatorul Phono/Line pe setarea Phono.
• Ștecherul roșu se conectează cu canalul drept, iar ștecherul alb se conectează cu canalul stâng.

Notă:

• Dacă comutatorul Phono/Line este setat pe poziția LINE, dar mufele RCA sunt conectate la intrarea fono a sistemului stereo, sunetul poate fi distorsionat din cauza supraîncărcării intrării și ar putea deteriora sistemul stereo.
• Dacă comutatorul Phono/Line este setat pe poziția PHONO, dar mufa RCA este conectată la intrarea linie a sistemului stereo, volumul va fi foarte scăzut din cauza lipsei preamplificării semnalului.
• Mufa RCA nu este concepută pentru a fi conectată direct la difuzoarele pasive/nealimentate și, dacă se întâmplă acest lucru, volumul va fi foarte scăzut.

Terminalele difuzoarelor cu clemă cu arc

Pentru a vă conecta la difuzoarele incluse cu acest sistem sau la alte difuzoare pasive, conectați un capăt al cablului difuzorului inclus cu acest pachet la partea din spate a difuzoarelor și celălalt capăt la terminalele de ieșire ale difuzoarelor. Pentru a face acest lucru, rotiți clemele cu arc în poziția deschisă, introduceți cablul difuzorului și rotiți clemele cu arc în poziția închisă. Setați comutatorul Phono/Line pe setarea Line.

Funcționarea platanului

1. Apăsați Comutatorul de alimentare (Power Switch) pentru a porni alimentarea.
2. Rotiți Butonul de funcție (Function Knob) în modul 33 ¹/₃ sau 45 RPM pentru a selecta viteza platanului în mod corespunzător. Utilizați Adaptorul 45 RPM dacă este necesar.
3. Așezați discul pe platan.
4. Îndepărtați protecția acului de pe ansamblul acului.
   Notă: Pentru a evita deteriorarea acului, asigurați-vă că protecția acului inclusă este la locul ei ori de câte ori platanul este mutat sau curățat.
5. Eliberați clema brațului fonografic (Tonearm Clip).
   Notă: Când platanul nu este utilizat, nu uitați să blocați clema de fixare.
6. Utilizați maneta brațului fonografic (Tonearm Lever) pentru a ridica brațul fonografic.
7. Mutați ușor brațul fonografic deasupra discului unde doriți să înceapă redarea. Setați maneta brațului fonografic (Tonearm Lever) înapoi în poziția inferioară, brațul fonografic va coborî încet pe disc și va începe redarea.
8. Când discul a terminat de redat, utilizați din nou maneta brațului fonografic (Tonearm Lever) pentru a ridica brațul fonografic și apoi returnați-l la suportul brațului fonografic (Tonearm Rest). Eliberați maneta pentru a lăsa brațul fonografic să se așeze înapoi la suportul său. Pentru a suspenda redarea, repetați aceiași pași.
9. Blocați clema brațului fonografic (Tonearm Clip) pentru a fixa brațul fonografic.

Înlocuirea cartușului

1. Înainte de înlocuire, puneți protecția acului înapoi pe ac pentru a preveni deteriorarea acului în timpul procesului de înlocuire.
2. Îndepărtați cu grijă firele de la cartușul original.
3. Slăbiți cele două șuruburi de pe headshell care fixează cartușul și apoi scoateți cartușul original.
4. Montați noul cartuș pe headshell și strângeți-l ușor. Nu strângeți complet șuruburile în acest moment.
5. Conectați firele la terminalele noului cartuș. Codurile de culoare ale firelor sunt următoarele:

6. Ajustați poziția cartușului pentru a vă asigura că este aliniat cu precizie pe headshell, astfel încât acul să urmărească perfect canelurile în paralel. Pentru a realiza acest lucru, așezați protractorul de aliniere a cartușului de hârtie inclus peste axul platanului, ridicați cu grijă brațul fonografic și așezați vârful acului pe punctele marcate cu 130 mm și, respectiv, 250 mm. Reglați fin poziția cartușului pe headshell până când cartușul este perfect paralel cu liniile de referință în ambele puncte.
7. Strângeți complet șuruburile odată ce alinierea perfectă este atinsă.

Controlul tonului

Viteza platanului poate fi mărită sau micșorată cu aproximativ 10% prin rotirea butonului de control al tonului (Pitch Control Knob). Pentru a crește viteza, rotiți butonul de control al tonului (Pitch Control Knob) în sensul acelor de ceasornic. Pentru a reduce viteza, rotiți butonul în sens invers acelor de ceasornic.

Înlocuirea acului

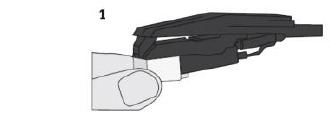

Scoaterea acului

1. Țineți ușor ambele părți ale acului.

2. Trageți ușor acul înainte și scoateți-l.

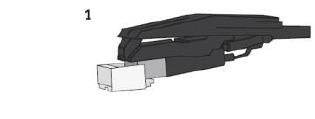

Instalarea acului

1. Poziționați acul cu vârful orientat în jos.

2. Aliniați partea din spate a acului cu cartușul.

3. Împingeți acul înapoi în poziție.


Funcționarea Bluetooth

1. Rotiți Butonul de funcție (Function Knob) în modul Bluetooth, Indicatorul de alimentare (Power Indicator) va începe să clipească albastru.
2. Activați funcția Bluetooth a dispozitivului dvs. audio, căutați "CROSLEY T170A" și asociați-l.
3. Odată ce dispozitivul dvs. este asociat cu succes cu unitatea, veți auzi un scurt sunet de confirmare de la unitate.
4. Redați și transmiteți muzică de pe dispozitivul dvs. către unitate.
   Notă: Versiunea Bluetooth – 5.1

Întreținerea platanului

1. Nu atingeți vârful acului cu degetele. Evitați să loviți acul de covorașul platanului sau de marginea unui disc.
2. Curățați frecvent acul cu o perie moale, numai cu o mișcare din spate în față.
3. Curățați discurile pentru a scăpa de praf sau grăsime cu o perie de curățare a discurilor și o soluție de curățare a discurilor.
4. Curățați carcasa platanului cu o cârpă din microfibră ușor umezită.

Notă: Nu utilizați produse de curățare care conțin alcool, benzen sau alte substanțe chimice dure, care ar putea deteriora vopseaua și finisajul platanului.

** Crosley oferă o linie de produse cu diferite accesorii de curățare. Vă rugăm să întrebați vânzătorul sau să consultați site-ul nostru web www.crosleyradio.com pentru mai multe informații despre produsele de curățare.

Depanare

Nu există alimentare

• Adaptorul de alimentare nu este conectat corect.
• Nu există alimentare la priză.

Alimentarea este pornită, dar platanul nu se rotește

• Cureaua de transmisie a platanului a alunecat.
• Platanul este în modul Bluetooth.

Platanul se rotește, dar nu există sunet sau sunetul nu este suficient de tare

• Protecția acului este încă pe ac.

Întrebări, probleme, piese lipsă?
Înainte de a vă întoarce la magazin, sunați la Serviciul Clienți
8 a.m. – 6 p.m., EST, luni – vineri
1-888-CROSLEY
www.crosleyradio.com
