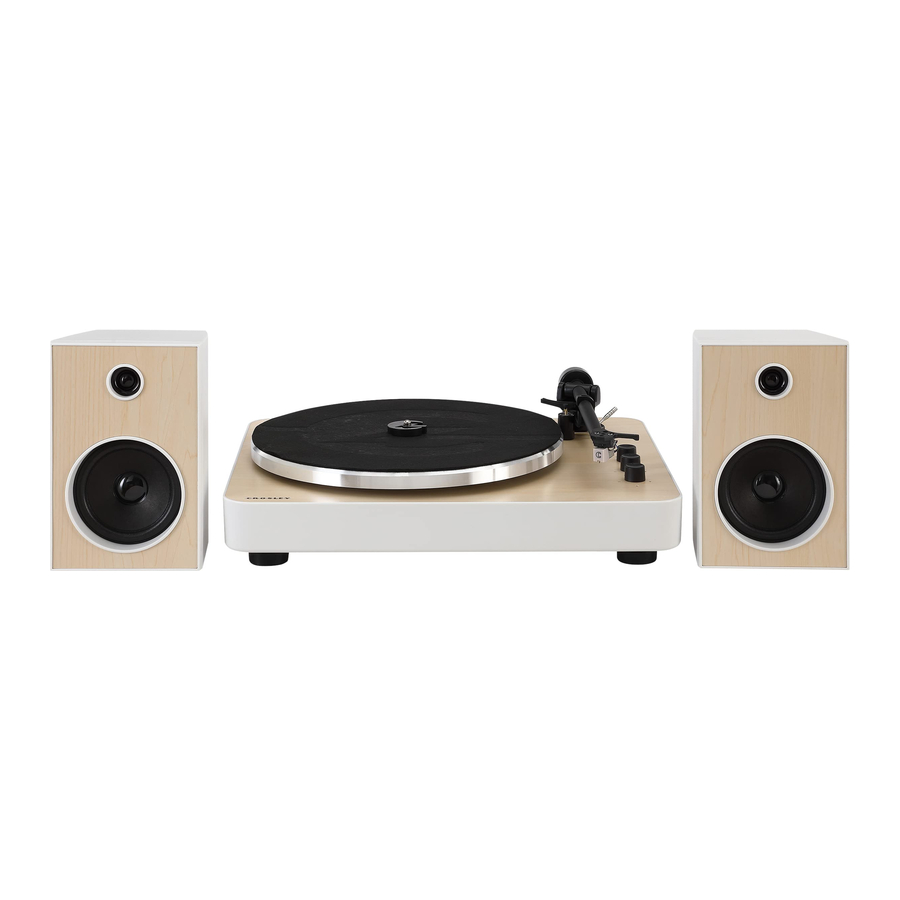

Crosley T170A - Priročnik za stereo gramofonski sistem

Varnostna navodila

Pred uporabo tega izdelka preberite in razumejte celoten priročnik. Shranite ta navodila za prihodnjo uporabo.

1. Ne uporabljajte tega izdelka v bližini vode.
2. Ta izdelek se sme uporabljati samo z vrsto napajanja, ki je navedena na označevalni nalepki ali v tem priročniku z navodili.
3. Ne izničite varnostnega namena polariziranega vtiča. Polariziran vtič ima dve rezili, pri čemer je eno rezilo širše od drugega. Ta vtič bo v električno vtičnico šel samo na en način. Če vtiča ne morete vstaviti do konca v vtičnico, ga poskusite obrniti. Če vtiča še vedno ne morete vstaviti, se obrnite na električarja.
4. Zaščitite napajalni kabel pred tem, da bi ga pohodili ali stisnili, zlasti pri vtičih, priročnih vtičnicah in na mestu, kjer izstopajo iz izdelka.
5. Ne preobremenjujte stenskih vtičnic, podaljškov ali vgrajenih priročnih vtičnic, saj lahko to povzroči nevarnost požara ali električnega udara.
6. Nikoli ne potiskajte predmetov kakršne koli vrste v ta izdelek skozi odprtine, saj se lahko dotaknejo nevarnih napetostnih točk ali povzročijo kratek stik delov, kar lahko povzroči požar ali električni udar. Nikoli ne polivajte tekočine kakršne koli vrste po izdelku.
7. Ne poskušajte sami servisirati tega izdelka, saj vas lahko odpiranje ali odstranjevanje pokrovov izpostavi nevarni napetosti ali drugim nevarnostim. Vse servisiranje prepustite usposobljenemu servisnemu osebju.
8. Spremembe ali modifikacije te enote, ki jih stranka, odgovorna za skladnost, izrecno ne odobri, lahko razveljavijo uporabnikovo pooblastilo za upravljanje opreme.
9. Ne uporabljajte nastavkov, ki jih proizvajalec izdelka ne priporoča, saj lahko povzročijo nevarnosti.
10. Kombinacijo izdelka in vozička je treba premikati previdno. Nenadne zaustavitve, prevelika sila in neravne površine lahko povzročijo prevrnitev kombinacije izdelka in vozička.
11. Reže in odprtine v ohišju so namenjene prezračevanju in zagotavljanju zanesljivega delovanja izdelka ter zaščiti pred pregrevanjem. Ne blokirajte ali prekrivajte teh odprtin.
12. Izključite izdelek med nevihto z bliskanjem ali ko ga dlje časa ne uporabljate.

Predmeti v tem paketu

Preden zavržete embalažni material, ga temeljito preverite in se prepričajte, da ste našli naslednje predmete, ki so priloženi temu paketu:

• Gramofon
• Podloga za gramofon
• Adapter za 45 RPM
• Žica za zvočnike
• Napajalni adapter
• Šablona za poravnavo kartuše

Če v paketu manjka kateri koli pripomoček, se obrnite na službo za pomoč strankam Crosley. Originalno embalažo shranite za namene zamenjave ali vračila.

Specifikacije

Opomba:

• Zasnova in specifikacije se lahko spremenijo brez predhodnega obvestila.

Opis izdelka

1. Plošča gramofona
2. Vreteno gramofona
3. Protiutež ročice
4. Ročica ročice
5. Naslon za ročico
6. Ročica
7. Funkcijski gumb
8. Nadzor višine tona
9. Gumb za glasnost
10. Indikator napajanja
11. Priključek za ozemljitev
12. RCA priključki
13. Stikalo Phono/Line
14. Priključek za napajanje
15. Izhodni priključki za zvočnike
16. Stikalo za vklop
17. Vhodni priključki za zvočnike
18. Adapter za 45 RPM

Začetna nastavitev

Osnovna nastavitev

1. Enote postavite na ravno in vodoravno površino. Izbrana lokacija mora biti stabilna in brez vibracij.
2. Odstranite vezico, ki drži ročico.
3. Namestite ploščo gramofona in pogonski jermen ustrezno.
4. Položite podlogo na vrh plošče gramofona.
5. Potisnite protiutež ročice na zadnjo gred ročice in jo potisnite čim bližje točki zaustavitve. To bo samodejno nastavilo silo pritiska igle v območje za tovarniško nameščeno iglo (2,5 g-3,5 g).
6. Uporabite žico za zvočnike, da povežete vhodne priključke levega in desnega zvočnika z izhodnimi priključki gramofona. Prepričajte se, da sta levi in desni kanal pravilno povezana.
7. Priključite AC adapter na priključek za napajanje enote.


Opomba: Ne priključujte AC napajalnega adapterja v električno vtičnico, preden je celotna montaža končana. Pred vklopom se ponovno prepričajte, da so vse nastavitve povezave pravilne. Pri priključevanju ali odklapljanju vedno izklopite napajanje.

Namestitev plošče gramofona in jermena

1. Namestite pogonski jermen okoli središča gramofona, nato pa s priloženim orodjem za montažo pogonskega jermena pomagajte potegniti jermen, da se prilega okoli reže jermenice motorja.
2. Ploščo gramofona namestite skozi vreteno gramofona.

Stikalo Phono/Line

Za večjo prilagodljivost uporabe ima ta enota vgrajen stereo predojačevalnik za gramofon. Če želite uporabiti fono vhod vašega stereo sistema ali vaš samostojni predojačevalnik za gramofon, nastavite stikalo Phono/Line v položaj PHONO. V nasprotnem primeru ga nastavite v položaj LINE in se povežite z AUX vhodom ali drugim visokonivojskim vhodom na vašem stereo sistemu.

Priključitev stereo sistema

RCA priključki

• RCA priključke te enote lahko uporabite kot izhodne priključke za gramofon ali kot izhodne priključke za linijo. To se določi z uporabo stikala Phone/Line.
• Za priključitev na aktivne zvočnike nastavite stikalo Phono/Line na nastavitev Line. Za priključitev na predojačevalnik za gramofon ali fono vhod stereo sistema nastavite stikalo Phono/Line na nastavitev Phono.
• Rdeči vtič se poveže z desnim kanalom, beli vtič pa z levim kanalom.

Opomba:

• Če je stikalo Phono/Line nastavljeno v položaj LINE, vendar so RCA priključki povezani s fono vhodom stereo sistema, se lahko zvok popači zaradi preobremenitve vhoda in lahko poškoduje vaš stereo sistem.
• Če je stikalo Phono/Line nastavljeno v položaj PHONO, vendar je RCA priključek povezan z linijskim vhodom stereo sistema, bo glasnost zelo nizka zaradi pomanjkanja predojačanja signala.
• RCA priključek ni zasnovan za neposredno priključitev na pasivne/nenapajane zvočnike in če je, bo glasnost zelo nizka.

Priključki za zvočnike s sponkami

Za priključitev na zvočnike, ki so priloženi temu sistemu, ali druge pasivne zvočnike, povežite en konec žice za zvočnike, ki je priložena temu paketu, na zadnji del zvočnikov, drugi konec pa na izhodne priključke za zvočnike. Če želite to narediti, obrnite sponke v odprt položaj, vstavite žico za zvočnike in obrnite sponke v zaprt položaj. Nastavite stikalo Phono/Line na nastavitev Line.

Delovanje gramofona

1. Pritisnite stikalo za vklop (Power Switch), da vklopite napajanje.
2. Zavrtite funkcijski gumb (Function Knob) v način 33 ¹/₃ ali 45 RPM, da ustrezno izberete hitrost gramofona. Po potrebi uporabite adapter za 45 RPM (45 RPM Adapter).
3. Ploščo položite na gramofon.
4. Odstranite zaščito igle iz sklopa igle.
   Opomba: Da bi se izognili poškodbam igle, se prepričajte, da je priložena zaščita igle nameščena, kadar koli se gramofon premika ali čisti.
5. Sprostite sponko ročice.
   Opomba: Ko gramofona ne uporabljate, ne pozabite znova zakleniti sponke.
6. Uporabite ročico ročice, da dvignete ročico.
7. Nežno premaknite ročico nad ploščo, kjer želite začeti predvajanje. Nastavite ročico ročice nazaj v spodnji položaj, ročica se bo počasi spustila na ploščo in začela predvajati.
8. Ko je predvajanje plošče končano, ponovno uporabite ročico ročice, da dvignete ročico in jo nato vrnite na naslon za ročico. Sprostite ročico, da se ročica vrne na naslon. Za začasno ustavitev predvajanja ponovite iste korake.
9. Zaklenite sponko ročice, da zavarujete ročico.

Zamenjava kartuše

1. Pred zamenjavo namestite zaščito igle nazaj na iglo, da preprečite poškodbe igle med postopkom zamenjave.
2. Previdno odstranite žične priključke s prvotne kartuše.
3. Odvijte dva vijaka na glavi, ki pritrjujeta kartušo, in nato odstranite prvotno kartušo.
4. Namestite novo kartušo na glavo in jo rahlo privijte. V tem trenutku vijakov ne privijte do konca.
5. Priključite žične priključke na priključke nove kartuše. Barvne kode žičnih priključkov so naslednje:

6. Prilagodite položaj kartuše, da se prepričate, da je natančno poravnana na glavi, tako da bo igla popolnoma vzporedno sledila utorom. Če želite to doseči, položite priloženo papirnato šablono za poravnavo kartuše nad vreteno gramofona, previdno dvignite ročico in položite konico igle na točke, označene s 130 mm oziroma 250 mm. Fino nastavite položaj kartuše na glavi, dokler ni kartuša popolnoma vzporedna z referenčnimi črtami na obeh točkah.
7. Ko dosežete popolno poravnavo, popolnoma privijte vijake.

Nadzor višine tona

Hitrost gramofona se lahko poveča ali zmanjša za približno 10 % z vrtenjem gumba za nadzor višine tona (Pitch Control Knob). Za povečanje hitrosti obrnite gumb za nadzor višine tona v smeri urinega kazalca. Za zmanjšanje hitrosti obrnite gumb v nasprotni smeri urinega kazalca.

Zamenjava igle

Odstranjevanje igle

1. Nežno držite obe strani igle.

2. Nežno povlecite iglo naprej in jo odstranite.


Namestitev igle

1. Postavite iglo s konico navzdol.

2. Poravnajte zadnji del igle s kartušo.

3. Potisnite iglo nazaj na svoje mesto.


Delovanje Bluetooth

1. Obrnite funkcijski gumb (Function Knob) v način Bluetooth, indikator napajanja (Power Indicator) bo začel utripati modro.
2. Vklopite funkcijo Bluetooth na vaši zvočni napravi, poiščite "CROSLEY T170A" in se povežite.
3. Ko je vaša naprava uspešno povezana z enoto, boste iz enote zaslišali kratek potrditveni zvok.
4. Predvajajte in pretakajte glasbo iz vaše naprave v enoto.
   Opomba: Različica Bluetooth – 5.1

Vzdrževanje gramofona

1. Ne dotikajte se konice igle s prsti. Izogibajte se udarjanju igle ob podlogo gramofona ali rob plošče.
2. Igle pogosto čistite z mehko krtačo samo z gibi od zadaj naprej.
3. Plošče očistite, da odstranite prah ali mast, s krtačo za čiščenje plošč in raztopino za čiščenje plošč.
4. Očistite ohišje gramofona z rahlo navlaženo krpo iz mikrovlaken.

Opomba: Ne uporabljajte čistil, ki vsebujejo alkohol, benzen ali druge agresivne kemikalije, ki lahko poškodujejo barvo in zaključek gramofona.

** Crosley ponuja linijo izdelkov različnih čistilnih pripomočkov. Vprašajte svojega prodajalca ali si oglejte našo spletno stran www.crosleyradio.com za več informacij o izdelkih za čiščenje.

Odpravljanje težav

Ni napajanja

• Napajalni adapter ni pravilno priključen.
• V električni vtičnici ni napajanja.

Napajanje je vklopljeno, vendar se plošča ne vrti

• Pogonski jermen gramofona je zdrsnil.
• Gramofon je v načinu Bluetooth.

Gramofon se vrti, vendar ni zvoka ali zvok ni dovolj glasen

• Zaščita igle je še vedno nameščena.

Vprašanja, težave, manjkajoči deli?
Preden se vrnete v trgovino, pokličite službo za pomoč strankam
8.00 – 18.00, EST, od ponedeljka do petka
1-888-CROSLEY
www.crosleyradio.com
