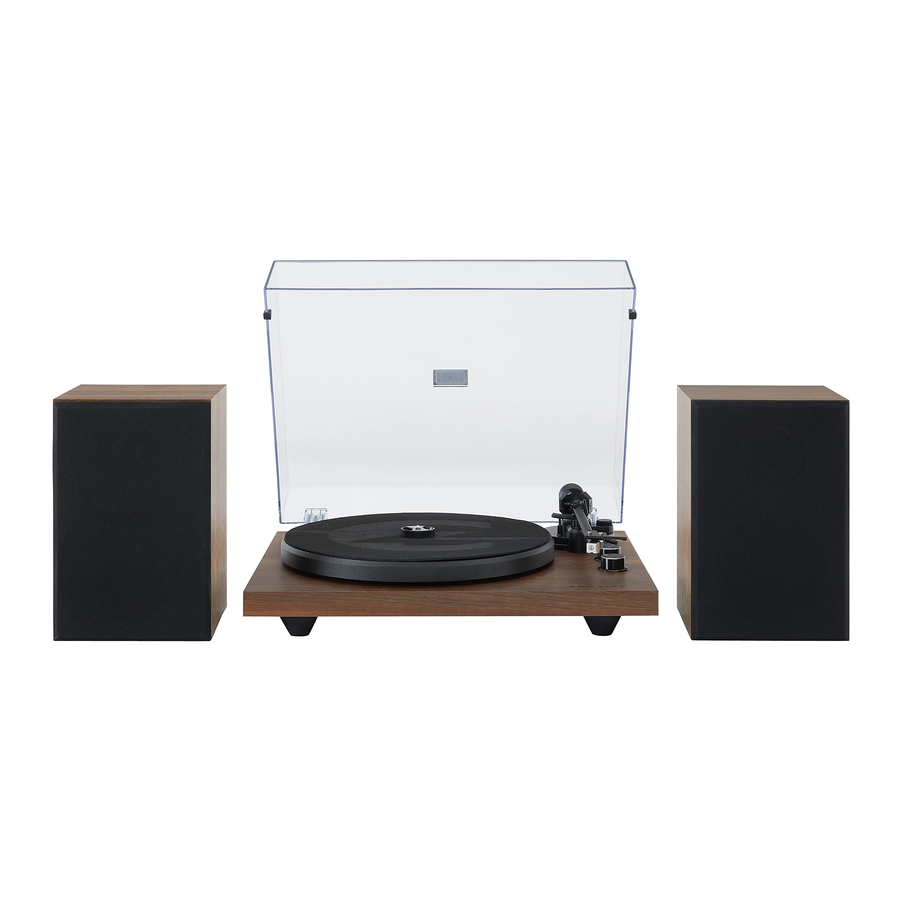

Crosley C62C - Manual de utilizare pentru platan cu difuzoare

Instrucțiuni importante de siguranță

Citiți și înțelegeți întregul manual înainte de a utiliza acest produs. Păstrați aceste instrucțiuni pentru consultare ulterioară.

1. Nu utilizați acest produs lângă apă.
2. Acest produs trebuie utilizat numai cu tipul de sursă de alimentare indicat pe eticheta de marcare sau în acest manual de instrucțiuni.
3. Nu anulați scopul de siguranță al ștecherului polarizat. Un ștecher polarizat are două lame, una dintre ele fiind mai lată decât cealaltă. Acest ștecher se va potrivi în priză într-un singur mod. Dacă nu puteți introduce complet ștecherul în priză, încercați să inversați ștecherul. Dacă ștecherul tot nu se potrivește, contactați electricianul.
4. Protejați cablul de alimentare să nu fie călcat sau ciupit, în special la ștecher, la prizele de extensie și la punctul în care ies din produs.
5. Nu supraîncărcați prizele de perete, prelungitoarele sau prizele de extensie integrate, deoarece acest lucru poate duce la un risc de incendiu sau șoc electric.
6. Nu introduceți niciodată obiecte de niciun fel în acest produs prin orificii, deoarece acestea pot atinge puncte de tensiune periculoase sau pot scurcircuita piese care ar putea duce la incendiu sau șoc electric. Nu vărsați niciodată lichide de niciun fel pe produs.
7. Nu încercați să reparați singur acest produs, deoarece deschiderea sau scoaterea capacelor vă poate expune la tensiuni periculoase sau alte pericole. Adresați-vă personalului de service calificat pentru toate lucrările de service.
8. Modificările sau modificările aduse acestei unități care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate ar putea anula autoritatea utilizatorului de a utiliza echipamentul.
9. Nu utilizați accesorii nerecomandate de producătorul produsului, deoarece acestea pot cauza pericole.
10. O combinație de produs și cărucior trebuie mutată cu grijă. Opririle rapide, forța excesivă și suprafețele denivelate pot face ca combinația de produs și cărucior să se răstoarne.
11. Fantele și deschiderile din dulap sunt prevăzute pentru ventilație și pentru a asigura funcționarea fiabilă a produsului și pentru a-l proteja de supraîncălzire. Nu blocați și nu acoperiți aceste deschideri.
12. Deconectați produsul în timpul furtunilor cu fulgere sau când nu este utilizat pentru perioade lungi de timp.

Articole din acest pachet

Înainte de a arunca orice material de ambalare, vă rugăm să verificați cu atenție și să vă asigurați că găsiți următoarele articole care vin împreună cu acest pachet:

• Platan
• Capac platan
• Covoraș antiderapant pentru platan
• Disc platan
• Adaptor 45 RPM
• Contragreutate braț de redare
• Curea de transmisie
• Protractor de aliniere a cartușului
• Adaptor de alimentare
• Difuzoare
• Cablu difuzor x 2

Vă rugăm să contactați serviciul clienți Crosley dacă lipsește vreun accesoriu din pachet. Păstrați materialele de ambalare originale pentru scopuri de schimb sau returnare.

Specificații

Crosley C62C

Ac: Crosley NP-5

Notă:

• Designul și specificațiile pot fi modificate fără notificare prealabilă.

Descrierea produsului

1. Balamală
2. Scripete de antrenare
3. Curea de transmisie
4. Ax platan
5. Butuc platan
6. Disc platan
7. Ridicare braț de redare
8. Contragreutate braț de redare
9. Cadran scară forță descendentă
10. Cadran de reglare anti-patinaj
11. Manetă de semnalizare
12. Clema brațului de redare
13. Suport braț de redare
14. Buton funcție
15. Braț de redare
16. Buton volum
17. Difuzoare
18. Conector de împământare
19. Mufe RCA
20. Comutator Phono/Line
21. Mufă de alimentare
22. Terminale de ieșire difuzor
23. Întrerupător de alimentare

Configurare inițială

Configurare esențială

1. Așezați unitatea pe o suprafață plană și orizontală. Locația selectată trebuie să fie stabilă și lipsită de vibrații.
2. Instalați capacul platanului pe balamale.
3. Îndepărtați banda de fixare care ține brațul de redare.
4. Îndepărtați toate materialele de ambalare de sub butucul platanului.
5. Instalați discul platanului și cureaua de transmisie în mod corespunzător.
6. Glisați Contragreutatea brațului de redare pe brațul de redare cu numerele orientate spre partea din față a platanului și rotiți-o ușor pe arborele din spate al brațului de redare
7. Reglați contragreutatea pentru a seta presiunea corectă a acului.
8. Așezați covorașul antiderapant deasupra discului platanului.
9. Conectați adaptorul AC la Mufa de alimentare a unității.

Notă: Nu conectați adaptorul de alimentare AC la priză înainte de finalizarea completă a asamblării. Înainte de a porni alimentarea, asigurați-vă din nou că toate setările de conectare sunt corecte. Opriți întotdeauna alimentarea când conectați sau deconectați.

Configurarea discului platanului și a curelei

1. Puneți cureaua de transmisie în jurul Butucului platanului, apoi utilizați instrumentul de asamblare a curelei de transmisie furnizat pentru a ajuta la tragerea curelei pentru a se potrivi în jurul fantei scripetelui motorului.
2. Așezați discul platanului prin axul platanului.

Reglarea contragreutății brațului de redare pentru presiunea acului

1. Îndepărtați protectorul acului de pe cartuș și evitați să atingeți vârful acului în timpul reglării.
2. Eliberați Clema brațului de redare, țineți ușor brațul de redare și îndepărtați-l de Suportul brațului de redare. În acest moment, brațul de redare este dezechilibrat și se poate roti liber.
3. Ridicați Brațul de redare de pe suport și țineți-l ușor. Brațul de redare este dezechilibrat în acest moment.
4. Rotiți cu atenție Contragreutatea spre partea din față a platanului până când brațul de redare este echilibrat orizontal și plutește liber chiar deasupra discului, fără ca acul să atingă suprafața discului.
5. Returnați brațul de redare la Suportul brațului de redare și blocați Clema brațului de redare.
6. În timp ce țineți contragreutatea fixă, fără nicio rotație, rotiți cu atenție doar Cadranul scării forței descendente până când "0" de pe scară se aliniază cu linia centrală marcată de-a lungul părții superioare a brațului de redare.
7. Rotiți contragreutatea, inclusiv cadranul scării forței descendente, în sens invers acelor de ceasornic (așa cum se vede din partea din față a platanului) pentru a regla presiunea la recomandările producătorului acului.

Notă:

• Fiecare marcaj de pe scară reprezintă 0.05 g (gram).
• Presiunea recomandată pentru cartușul instalat din fabrică este de 3.5 g.
• O rotire completă a contragreutății va oferi o presiune de 2.0g. Pentru a atinge o presiune a acului mai mare de 2.0 g, continuați să rotiți contragreutatea înainte.

Conectarea sistemului stereo

Mufe RCA

• Mufele RCA ale acestei unități sunt partajate atât ca mufe de ieșire Phono, cât și ca mufe de ieșire Line. Acestea sunt determinate de Comutatorul Phono/Line.
• Când sunt utilizate ca ieșire de linie, mufele scot semnale analogice la nivel de linie și pot fi conectate direct cu o pereche de difuzoare active sau cu intrarea corespunzătoare a sistemului dvs. stereo. Când sunt utilizate ca ieșire Phono, acestea trebuie conectate la preamplificatorul phono sau la intrarea phono a sistemului stereo.
• Ștecherul roșu se conectează cu canalul drept, iar ștecherul alb se conectează cu canalul stâng.

Notă:

• Dacă comutatorul Phono/Line este setat pe poziția LINE, dar mufele RCA sunt conectate la intrarea phono a sistemului stereo, sunetul poate fi distorsionat din cauza supraîncărcării intrării și ar putea deteriora sistemul dvs. stereo.
• Dacă comutatorul Phono/Line este setat pe poziția PHONO, dar mufa RCA este conectată la intrarea de linie a sistemului stereo, volumul va fi foarte scăzut din cauza lipsei pre-amplificării semnalului.
• Mufa RCA nu este concepută pentru a fi conectată direct la difuzoarele pasive/nealimentate și, dacă se întâmplă acest lucru, volumul va fi foarte scăzut.

Terminale difuzor cu clemă cu arc

Terminale difuzor cu clemă cu arc oferă semnale amplificate, la nivel de difuzor, ca ieșire și ar trebui să fie conectate cu difuzoarele pasive.

Funcționare Bluetooth

1. Rotiți Butonul funcție în modul Bluetooth, veți auzi un sunet de activare de la unitate.
2. Activați funcția Bluetooth a dispozitivului dvs. audio, căutați "Crosley C62C" și asociați.
3. Odată ce dispozitivul dvs. este asociat cu succes cu unitatea, veți auzi un scurt sunet de confirmare de la unitate.
4. Redați și transmiteți muzică de pe dispozitivul dvs. către unitate.
   Notă: Versiunea Bluetooth - *5.0*

Funcționarea platanului

1. Apăsați Întrerupătorul de alimentare pentru a porni alimentarea.
2. Setați Butonul funcție în mod corespunzător.
3. Așezați discul pe platan. Utilizați Adaptorul 45 RPM dacă este necesar.
4. Îndepărtați protectorul acului de pe ansamblul acului.
   Notă: Pentru a evita deteriorarea acului, asigurați-vă că protecția acului inclusă este la locul ei ori de câte ori platanul este mutat sau curățat.
5. Eliberați Clema brațului de redare.
   Notă: Când platanul nu este utilizat, nu uitați să blocați clema brațului de redare.
6. Utilizați Maneta de semnalizare pentru a ridica brațul de redare.
7. Mutați ușor brațul de redare deasupra discului unde doriți să înceapă redarea. Setați Maneta de semnalizare înapoi în poziția inferioară, brațul de redare va coborî încet pe disc și va începe redarea.
8. Când discul a terminat de redat, utilizați din nou Maneta de semnalizare pentru a ridica brațul de redare și apoi returnați-l la Suportul brațului de redare. Eliberați maneta pentru a lăsa brațul de redare să se așeze înapoi pe suport. Pentru a suspenda redarea, repetați aceiași pași.
9. Blocați Clema brațului de redare pentru a fixa brațul de redare.

Reglarea anti-patinaj

• O mică forță "anti-patinaj" spre exterior poate fi aplicată brațului de redare pentru a compensa forța de "patinaj" care trage brațul spre centrul discului.
• Pentru cea mai bună performanță în timpul utilizării normale a platanului, se recomandă să setați butonul de control anti-patinaj la aceeași valoare indicată de cadranul scării forței descendente.

Înlocuirea cartușului

1. Înainte de înlocuire, puneți protecția acului înapoi pe ac pentru a preveni deteriorarea acului în timpul procesului de înlocuire.
2. Îndepărtați cu atenție firele de plumb de pe cartușul original.
3. Slăbiți cele două șuruburi de pe headshell care fixează cartușul și apoi scoateți cartușul original.
4. Montați noul cartuș pe headshell și strângeți-l ușor. Nu strângeți complet șuruburile în acest moment.
5. Conectați firele de plumb la terminalele noului cartuș. Codurile de culoare ale firelor de plumb sunt următoarele:
   • Alb Canal stâng pozitiv (L+)
   • Negru Canal stâng negativ (L–)
   • Roșu Canal drept pozitiv (R+)
   • Negru Canal drept negativ (R-)
6. Reglați poziția cartușului pentru a vă asigura că este aliniat cu precizie pe headshell, astfel încât acul să urmărească perfect canelurile în paralel.
   Pentru a realiza acest lucru, așezați protractorul de aliniere a cartușului de hârtie inclus peste axul platanului, ridicați cu atenție brațul de redare și așezați vârful acului pe punctele marcate cu 130 mm și respectiv 250 mm. Reglați fin poziția cartușului pe headshell până când cartușul este perfect paralel cu liniile de referință în ambele puncte.
7. Strângeți complet șuruburile odată ce alinierea perfectă este atinsă.

Reglarea azimutului

Acul trebuie să fie perpendicular pe canelura discului pentru a urmări corect modulațiile peretelui canelurii. În cazuri rare, dacă instalarea din fabrică nu este perfectă, puteți face următoarea ajustare:

1. Utilizați o cheie Allen pentru a slăbi șurubul situat la capătul lagărului brațului de redare suficient pentru a slăbi tubul brațului. Notă: Nu scoateți complet șurubul.
2. Rotiți ușor brațul de redare până când acul este perpendicular pe suprafața discului.
   Notă: Asigurați-vă că vârful acului nu atinge discul în timpul reglării, deoarece va provoca deteriorarea acului și a suspensiei cantileverului.
3. Strângeți șurubul când reglarea este terminată.

Înlocuirea acului

Scoaterea acului

1. Trageți ușor în jos marginea frontală a acului.

2. Trageți acul înainte.

3. Scoateți și îndepărtați.


Instalarea acului

1. Poziționați acul cu vârful orientat în jos.

2. Aliniați partea din spate a acului cu cartușul.

3. Introduceți acul cu capătul frontal într-un unghi descendent și ridicați ușor partea frontală a acului în sus până când se fixează în poziție.


Întreținerea platanului

1. Nu atingeți vârful acului cu degetele. Evitați să loviți acul de covorașul platanului sau de marginea unui disc.
2. Curățați frecvent acul cu o perie moale, numai cu o mișcare din spate în față.
3. Curățați discurile pentru a scăpa de praf sau grăsime cu o perie de curățare a discurilor și o soluție de curățare a discurilor.
4. Curățați capacul platanului și carcasa platanului cu o cârpă din microfibră ușor umezită.
   Notă: Nu utilizați produse de curățare care conțin alcool, benzen sau alte substanțe chimice dure, care ar putea deteriora vopseaua și finisajul platanului.

** Crosley oferă o linie de produse cu diferite accesorii de curățare. Vă rugăm să întrebați vânzătorul sau să consultați site-ul nostru web www.crosleyradio.com pentru mai multe informații despre produsele de curățare.

Depanare

Nu există alimentare

• Adaptorul de alimentare nu este conectat corect.
• Nu există alimentare la priză.

Alimentarea este pornită, dar discul nu se rotește

• Cureaua de transmisie a platanului nu este instalată sau a alunecat.

Platanul se rotește, dar nu există sunet sau sunetul nu este suficient de puternic

• Protectorul acului este încă pornit.
• Brațul de redare este ridicat de manetă.

Discul sună prea repede sau prea încet.

• Viteza greșită selectată pentru disc.

Bâzâit puternic la intrarea phono

• Cablul nu este împământat corect.

Întrebări, probleme, piese lipsă?
Înainte de a returna la magazin, sunați la Serviciul Clienți
8 a.m. – 6 p.m., EST, luni – vineri
1-888-CROSLEY
www.crosleyradio.com
