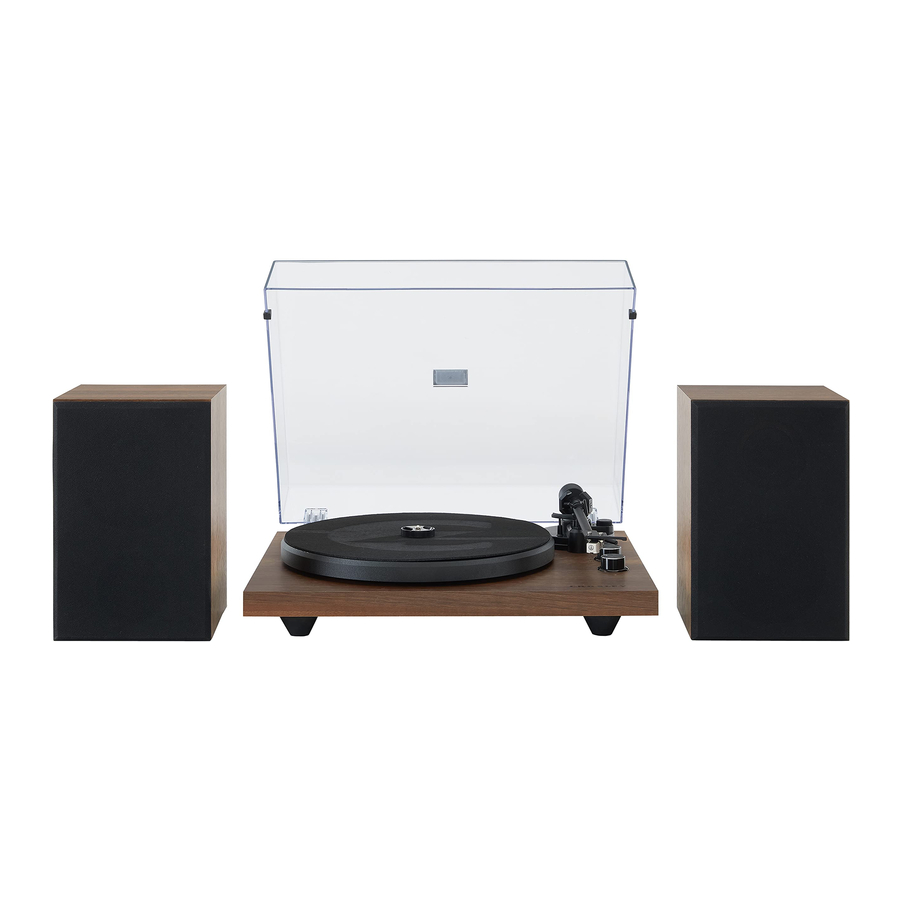

Crosley C62C - Plattenspieler mit Lautsprechern Handbuch

Wichtige Sicherheitshinweise

Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt verwenden. Bewahren Sie diese Anweisungen zum späteren Nachschlagen auf.

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
2. Dieses Produkt sollte nur mit der auf dem Kennzeichnungsetikett oder in dieser Bedienungsanleitung angegebenen Stromquelle betrieben werden.
3. Setzen Sie den Sicherheitszweck des polarisierten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei Stifte, wobei ein Stift breiter ist als der andere. Dieser Stecker passt nur auf eine Weise in die Steckdose. Wenn Sie den Stecker nicht vollständig in die Steckdose stecken können, versuchen Sie, den Stecker umzudrehen. Sollte der Stecker immer noch nicht passen, wenden Sie sich an Ihren Elektriker.
4. Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Mehrfachsteckdosen und an der Stelle, an der es aus dem Produkt austritt.
5. Überlasten Sie Wandsteckdosen, Verlängerungskabel oder integrierte Mehrfachsteckdosen nicht, da dies zu Brandgefahr oder Stromschlag führen kann.
6. Stecken Sie niemals Gegenstände jeglicher Art durch Öffnungen in dieses Produkt, da diese gefährliche Spannungspunkte berühren oder Teile kurzschließen könnten, was zu einem Brand oder Stromschlag führen könnte. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Produkt.
7. Versuchen Sie nicht, dieses Produkt selbst zu warten, da das Öffnen oder Entfernen von Abdeckungen Sie gefährlichen Spannungen oder anderen Gefahren aussetzen kann. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.
8. Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.
9. Verwenden Sie keine vom Produkthersteller nicht empfohlenen Zubehörteile, da diese Gefahren verursachen können.
10. Eine Kombination aus Produkt und Wagen sollte vorsichtig bewegt werden. Schnelles Anhalten, übermäßige Krafteinwirkung und unebene Oberflächen können dazu führen, dass die Kombination aus Produkt und Wagen umkippt.
11. Schlitze und Öffnungen im Gehäuse dienen der Belüftung, um einen zuverlässigen Betrieb des Produkts zu gewährleisten und es vor Überhitzung zu schützen. Blockieren oder verdecken Sie diese Öffnungen nicht.
12. Ziehen Sie den Netzstecker des Produkts während eines Gewitters oder wenn es längere Zeit nicht verwendet wird.

Lieferumfang

Bevor Sie Verpackungsmaterialien entsorgen, prüfen Sie diese gründlich und stellen Sie sicher, dass Sie die folgenden Artikel finden, die in diesem Paket enthalten sind:

• Plattenspieler
• Plattenspielerabdeckung
• Plattenspieler-Slipmat
• Plattenteller
• 45 U/min Adapter
• Tonarm-Gegengewicht
• Antriebsriemen
• Tonabnehmer-Ausrichtschablone
• Netzadapter
• Lautsprecher
• Lautsprecherkabel x 2

Bitte kontaktieren Sie den Crosley-Kundendienst, falls Zubehör im Paket fehlen sollte. Bewahren Sie die Originalverpackung für Umtausch- oder Rücksendungszwecke auf.

Spezifikationen

Crosley C62C

Nadel: Crosley NP-5

Hinweis:

• Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Produktbeschreibung

1. Scharnier
2. Antriebsrolle
3. Antriebsriemen
4. Plattenspielerachse
5. Plattenspielernabe
6. Plattenteller
7. Tonarmlift
8. Tonarm-Gegengewicht
9. Skala für Auflagekraft
10. Antiskating-Einstellrad
11. Lift-Hebel
12. Tonarmklammer
13. Tonarmstütze
14. Funktionsregler
15. Tonarm
16. Lautstärkeregler
17. Lautsprecher
18. Masseanschluss
19. Cinch-Buchsen
20. Phono/Line-Schalter
21. Netzanschlussbuchse
22. Lautsprecherausgangsklemmen
23. Netzschalter

Ersteinrichtung

Wesentliche Einrichtung

1. Stellen Sie das Gerät auf eine flache und ebene Fläche. Der ausgewählte Standort sollte stabil und vibrationsfrei sein.
2. Befestigen Sie die Plattenspielerabdeckung an den Scharnieren.
3. Entfernen Sie den Kabelbinder, der den Tonarm hält.
4. Entfernen Sie sämtliches Verpackungsmaterial unterhalb der Plattenspielernabe.
5. Montieren Sie den Plattenteller und den Antriebsriemen entsprechend.
6. Schieben Sie das Tonarm-Gegengewicht mit den Zahlen nach vorne auf den Tonarm und drehen Sie es leicht auf die hintere Achse des Tonarms.
7. Stellen Sie das Gegengewicht ein, um den richtigen Nadeldruck einzustellen.
8. Legen Sie die Slipmat auf den Plattenteller.
9. Verbinden Sie den Netzadapter mit der Netzanschlussbuchse des Geräts.

Hinweis: Stecken Sie den Netzadapter erst in die Steckdose, nachdem die gesamte Montage abgeschlossen ist. Vergewissern Sie sich vor dem Einschalten, dass alle Verbindungseinstellungen korrekt sind. Schalten Sie das Gerät immer aus, wenn Sie Verbindungen herstellen oder trennen.

Plattenteller- und Riemenmontage

1. Legen Sie den Antriebsriemen um die Plattenspielernabe und verwenden Sie dann das mitgelieferte Montagehilfsmittel für den Antriebsriemen, um den Riemen um den Schlitz der Motorrolle zu ziehen.
2. Legen Sie den Plattenteller auf die Plattenspielerachse.

Tonarm-Gegengewichtseinstellung für den Nadeldruck

1. Entfernen Sie den Nadelschutz vom Tonabnehmer und vermeiden Sie es, die Nadelspitze während der Einstellung zu berühren.
2. Lösen Sie die Tonarmklammer, halten Sie den Tonarm vorsichtig fest und bewegen Sie ihn von der Tonarmstütze weg. Zu diesem Zeitpunkt ist der Tonarm unausbalanciert und kann frei schwingen.
3. Heben Sie den Tonarm von seiner Stütze und halten Sie ihn vorsichtig fest. Der Tonarm ist zu diesem Zeitpunkt unausbalanciert.
4. Drehen Sie das Gegengewicht vorsichtig zur Vorderseite des Plattenspielers, bis der Tonarm horizontal ausbalanciert ist und frei über dem Plattenteller schwebt, ohne dass die Nadel die Plattentelleroberfläche berührt.
5. Führen Sie den Tonarm zur Tonarmstütze zurück und verriegeln Sie die Tonarmklammer.
6. Während Sie das Gegengewicht ohne Drehung festhalten, drehen Sie vorsichtig nur die Skala für Auflagekraft, bis die "0" auf der Skala mit der Mittellinie übereinstimmt, die entlang der Oberseite des Tonarms markiert ist.
7. Drehen Sie das Gegengewicht einschließlich der Skala für Auflagekraft gegen den Uhrzeigersinn (von vorne auf den Plattenspieler gesehen), um den Druck gemäß den Empfehlungen des Nadelherstellers einzustellen.

Hinweis:

• Jede Markierung auf der Skala entspricht 0,05 g (Gramm).
• Der empfohlene Druck für den werkseitig installierten Tonabnehmer beträgt 3,5 g.
• Eine volle Umdrehung des Gegengewichts erzeugt einen Druck von 2,0 g. Um einen Nadeldruck von mehr als 2,0 g zu erreichen, drehen Sie das Gegengewicht weiter nach vorne.

Anschluss an Stereoanlage

Cinch-Buchsen

• Die Cinch-Buchsen dieses Geräts werden sowohl als Phono-Ausgangsbuchsen als auch als Line-Ausgangsbuchsen gemeinsam genutzt. Dies wird durch den Phono/Line-Schalter bestimmt.
• Bei Verwendung als Line-Ausgang geben die Buchsen analoge Line-Pegel-Signale aus und können direkt mit einem Paar aktiver Lautsprecher oder dem entsprechenden Eingang Ihrer Stereoanlage verbunden werden. Bei Verwendung als Phono-Ausgang sollten sie an einen Phono-Vorverstärker oder den Phono-Eingang der Stereoanlage angeschlossen werden.
• Der rote Stecker verbindet sich mit dem rechten Kanal und der weiße Stecker mit dem linken Kanal.

Hinweis:

• Wenn der Phono/Line-Schalter auf LINE-Position steht, aber die Cinch-Buchsen mit dem Phono-Eingang der Stereoanlage verbunden sind, kann der Klang aufgrund von Eingangsüberlastung verzerrt sein und Ihre Stereoanlage beschädigen.
• Wenn der Phono/Line-Schalter auf PHONO-Position steht, aber die Cinch-Buchse mit dem Line-Eingang der Stereoanlage verbunden ist, ist die Lautstärke aufgrund fehlender Signalvorverstärkung sehr niedrig.
• Die Cinch-Buchse ist nicht dafür ausgelegt, direkt an passive/unverstärkte Lautsprecher angeschlossen zu werden, und falls doch, ist die Lautstärke sehr niedrig.

Klemm-Lautsprecheranschlüsse

Die Klemm-Lautsprecheranschlüsse liefern verstärkte, lautsprecherpegelige Signale als Ausgang und sollten an die passiven Lautsprecher angeschlossen werden.

Bluetooth-Betrieb

1. Drehen Sie den Funktionsregler auf Bluetooth-Modus; Sie hören einen Aktivierungston vom Gerät.
2. Schalten Sie die Bluetooth-Funktion Ihres Audiogeräts ein, suchen Sie nach "Crosley C62C" und koppeln Sie.
3. Sobald Ihr Gerät erfolgreich mit dem Gerät gekoppelt ist, hören Sie einen kurzen Bestätigungston vom Gerät.
4. Spielen und streamen Sie Musik von Ihrem Gerät auf das Gerät.
   Hinweis: Bluetooth-Version - *5.0*

Plattenspieler-Betrieb

1. Drücken Sie den Netzschalter, um das Gerät einzuschalten.
2. Stellen Sie den Funktionsregler entsprechend ein.
3. Legen Sie die Platte auf den Plattenspieler. Verwenden Sie den 45 U/min Adapter bei Bedarf.
4. Entfernen Sie den Nadelschutz von der Nadelbaugruppe.
   Hinweis: Um Nadelbeschädigungen zu vermeiden, stellen Sie sicher, dass der mitgelieferte Nadelschutz immer angebracht ist, wenn der Plattenspieler bewegt oder gereinigt wird.
5. Lösen Sie die Tonarmklammer des Tonarms.
   Hinweis: Wenn der Plattenspieler nicht in Gebrauch ist, denken Sie daran, die Tonarmklammer zu arretieren.
6. Verwenden Sie den Lift-Hebel, um den Tonarm anzuheben.
7. Bewegen Sie den Tonarm vorsichtig über die Platte, wo die Wiedergabe beginnen soll. Bringen Sie den Lift-Hebel wieder in die untere Position, der Tonarm senkt sich langsam auf die Platte ab und beginnt mit der Wiedergabe.
8. Wenn die Platte abgespielt ist, verwenden Sie den Lift-Hebel erneut, um den Tonarm anzuheben, und führen Sie ihn dann zur Tonarmstütze zurück. Lassen Sie den Hebel los, damit der Tonarm wieder auf seiner Stütze aufliegt. Um die Wiedergabe zu unterbrechen, wiederholen Sie dieselben Schritte.
9. Arretieren Sie die Tonarmklammer, um den Tonarm zu sichern.

Antiskating-Einstellung

• Eine kleine, nach außen gerichtete "Anti-Skating"-Kraft kann auf den Tonarm ausgeübt werden, um die "Skating"-Kraft zu kompensieren, die den Arm zur Mitte der Platte zieht.
• Für die beste Leistung während des normalen Plattenspielerbetriebs wird empfohlen, den Antiskating-Einstellknopf auf denselben Wert einzustellen, der auf der Skala für Auflagekraft angegeben ist.

Tonabnehmerwechsel

1. Vor dem Austausch setzen Sie den Nadelschutz wieder auf die Nadel, um Schäden an der Nadel während des Austauschvorgangs zu vermeiden.
2. Entfernen Sie vorsichtig die Kabelverbindungen vom Original-Tonabnehmer.
3. Lösen Sie die beiden Schrauben am Headshell, die den Tonabnehmer sichern, und entfernen Sie dann den Original-Tonabnehmer.
4. Befestigen Sie den neuen Tonabnehmer am Headshell und ziehen Sie ihn leicht an. Ziehen Sie die Schrauben zu diesem Zeitpunkt nicht vollständig fest.
5. Verbinden Sie die Kabelverbindungen mit den Anschlüssen des neuen Tonabnehmers. Die Farbcodierungen der Kabelverbindungen sind wie folgt:
   • Weiß Linker Kanal positiv (L+)
   • Schwarz Linker Kanal negativ (L–)
   • Rot Rechter Kanal positiv (R+)
   • Schwarz Rechter Kanal negativ (R-)
6. Stellen Sie die Position des Tonabnehmers so ein, dass er präzise auf dem Headshell ausgerichtet ist, damit die Nadel die Rillen perfekt parallel abtastet.
   Um dies zu erreichen, legen Sie die mitgelieferte Papier-Tonabnehmer-Ausrichtschablone über die Plattenspielerachse, heben Sie den Tonarm vorsichtig an und platzieren Sie die Nadelspitze jeweils auf den Punkten, die mit 130 mm und 250 mm markiert sind. Passen Sie die Position des Tonabnehmers auf dem Headshell fein an, bis der Tonabnehmer an beiden Punkten perfekt parallel zu den Referenzlinien ist.
7. Ziehen Sie die Schrauben vollständig fest, sobald die perfekte Ausrichtung erreicht ist.

Azimut-Einstellung

Die Nadel muss senkrecht zur Plattenrille stehen, um die Modulationen der Rillenwand korrekt abzutasten. In seltenen Fällen, wenn die Werksinstallation nicht perfekt ist, können Sie die untenstehende Einstellung vornehmen:

1. Verwenden Sie einen Inbusschlüssel, um die Schraube am Lagerende des Tonarms gerade so weit zu lösen, dass das Armrohr gelockert wird. Hinweis: Entfernen Sie die Schraube nicht vollständig.
2. Drehen Sie den Tonarm vorsichtig, bis die Nadel senkrecht zur Plattenoberfläche steht.
   Hinweis: Stellen Sie sicher, dass die Nadelspitze die Platte während der Einstellung nicht berührt, da dies sonst die Nadel und die Nadelträgeraufhängung beschädigen würde.
3. Ziehen Sie die Schraube fest, wenn die Einstellung abgeschlossen ist.

Nadelwechsel

Nadel entfernen

1. Ziehen Sie die vordere Kante der Nadel vorsichtig nach unten.

2. Ziehen Sie die Nadel nach vorne.

3. Ziehen Sie sie heraus und entfernen Sie sie.


Nadel einsetzen

1. Positionieren Sie die Nadel mit der Spitze nach unten.

2. Richten Sie die Rückseite der Nadel am Tonabnehmer aus.

3. Führen Sie die Nadel mit dem vorderen Ende in einem nach unten gerichteten Winkel ein und heben Sie die Vorderseite der Nadel vorsichtig nach oben, bis sie einrastet.


Plattenspielerwartung

1. Berühren Sie die Nadelspitze nicht mit den Fingern. Vermeiden Sie es, die Nadel gegen die Plattentellerauflage oder den Plattenrand zu stoßen.
2. Reinigen Sie die Nadel häufig mit einer weichen Bürste, nur in einer Bewegung von hinten nach vorne.
3. Reinigen Sie die Platten mit einer Plattenreinigungsbürste und einer Plattenreinigungslösung, um Staub oder Fett zu entfernen.
4. Reinigen Sie die Plattenspielerabdeckung und das Plattenspielergehäuse mit einem leicht feuchten Mikrofasertuch.
   Hinweis: Verwenden Sie keine Reiniger, die Alkohol, Benzol oder andere scharfe Chemikalien enthalten, da diese den Lack und die Oberfläche des Plattenspielers beschädigen könnten.

** Crosley bietet eine Produktlinie verschiedener Reinigungszubehörteile an. Bitte fragen Sie Ihren Händler oder besuchen Sie unsere Website www.crosleyradio.com für weitere Informationen zu Reinigungsprodukten.

Fehlerbehebung

Keine Stromversorgung

• Netzadapter ist nicht korrekt angeschlossen.
• Keine Stromversorgung an der Steckdose.

Strom ist eingeschaltet, aber der Plattenteller dreht sich nicht

• Der Antriebsriemen des Plattenspielers ist nicht installiert oder ist abgerutscht.

Plattenspieler dreht sich, aber kein Ton oder Ton nicht laut genug

• Nadelschutz ist noch angebracht.
• Tonarm ist durch den Hebel angehoben.

Platte klingt zu schnell oder zu langsam.

• Falsche Geschwindigkeit für die Platte ausgewählt.

Starkes Brummen am Phono-Eingang

• Das Kabel ist nicht korrekt geerdet.

Fragen, Probleme, fehlende Teile?
Bevor Sie es an das Geschäft zurücksenden, rufen Sie den Kundendienst an
8 Uhr – 18 Uhr EST, Montag – Freitag
1-888-CROSLEY
www.crosleyradio.com
