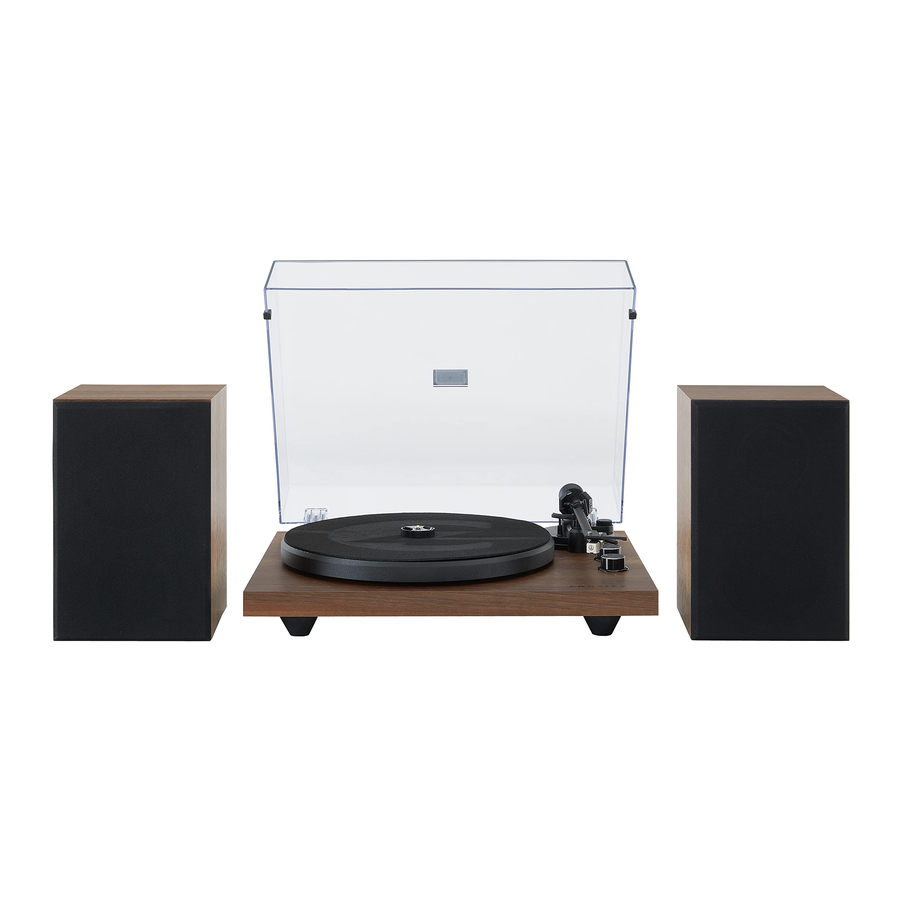

Crosley C62C - Priručnik za gramofon sa zvučnicima

Važne sigurnosne upute

Pročitajte i razumite cijeli ovaj priručnik prije korištenja ovog proizvoda. Sačuvajte ove upute za buduću upotrebu.

1. Ne koristite ovaj proizvod u blizini vode.
2. Ovaj proizvod treba koristiti samo s vrstom izvora napajanja navedenom na naljepnici s oznakama ili u ovom priručniku s uputama.
3. Nemojte poništiti sigurnosnu svrhu polariziranog utikača. Polarizirani utikač ima dvije oštrice, pri čemu je jedna oštrica šira od druge. Ovaj utikač će stati u utičnicu samo na jedan način. Ako ne možete u potpunosti umetnuti utikač u utičnicu, pokušajte okrenuti utikač. Ako utikač i dalje ne odgovara, obratite se svom električaru.
4. Zaštitite kabel za napajanje od gaženja ili priklještenja, posebno na utikačima, praktičnim utičnicama i mjestu gdje izlaze iz proizvoda.
5. Nemojte preopteretiti zidne utičnice, produžne kabele ili integralne praktične utičnice jer to može dovesti do opasnosti od požara ili električnog udara.
6. Nikada ne gurajte predmete bilo koje vrste u ovaj proizvod kroz otvore jer mogu dodirnuti opasne naponske točke ili kratko spojiti dijelove što može dovesti do požara ili električnog udara. Nikada ne prolijevajte tekućinu bilo koje vrste po proizvodu.
7. Ne pokušavajte sami servisirati ovaj proizvod jer otvaranje ili uklanjanje poklopaca može vas izložiti opasnom naponu ili drugim opasnostima. Sav servis prepustite kvalificiranom servisnom osoblju.
8. Promjene ili preinake na ovom uređaju koje nije izričito odobrila strana odgovorna za usklađenost mogu poništiti korisnikovo ovlaštenje za rukovanje opremom.
9. Nemojte koristiti dodatke koje ne preporučuje proizvođač proizvoda jer mogu uzrokovati opasnosti.
10. Kombinaciju proizvoda i kolica treba premještati s oprezom. Nagla zaustavljanja, prekomjerna sila i neravne površine mogu uzrokovati prevrtanje kombinacije proizvoda i kolica.
11. Utori i otvori u kućištu osigurani su za ventilaciju i kako bi se osigurao pouzdan rad proizvoda i zaštitio ga od pregrijavanja. Nemojte blokirati ili prekrivati ​​ove otvore.
12. Isključite proizvod iz utičnice tijekom grmljavinskog nevremena ili kada se ne koristi dulje vrijeme.

Stavke u ovom paketu

Prije nego što bacite bilo koji materijal za pakiranje, pažljivo provjerite i provjerite jeste li pronašli sljedeće stavke koje dolaze s ovim paketom:

• Gramofon
• Poklopac gramofona
• Podloga za gramofon
• Tanjur gramofona
• 45 RPM adapter
• Protuuteg ručice
• Pogon remen
• Šablon za poravnanje uloška
• Adapter za napajanje
• Zvučnici
• Žica zvučnika x 2

Molimo kontaktirajte Crosley korisničku službu ako nedostaje bilo koji pribor iz paketa. Zadržite originalni materijal za pakiranje u svrhu zamjene ili povrata.

Specifikacije

Crosley C62C

Igla: Crosley NP-5

Napomena:

• Dizajn i specifikacije podložni su promjenama bez prethodne najave.

Opis proizvoda

1. Šarka
2. Pogonska remenica
3. Pogon remen
4. Vreteno gramofona
5. Glavčina gramofona
6. Tanjur gramofona
7. Podizač ručice
8. Protuuteg ručice
9. Brojčanik skale sile pritiska
10. Brojčanik za podešavanje protiv klizanja
11. Ručica za podizanje
12. Kopča ručice
13. Oslonac ručice
14. Gumb funkcije
15. Ručica
16. Gumb za glasnoću
17. Zvučnici
18. Priključak za uzemljenje
19. RCA priključci
20. Phono/Line prekidač
21. Utičnica za napajanje
22. Izlazni terminali zvučnika
23. Prekidač za napajanje

Početno postavljanje

Osnovno postavljanje

1. Postavite jedinicu na ravnu i vodoravnu površinu. Odabrano mjesto treba biti stabilno i bez vibracija.
2. Postavite poklopac gramofona na šarke.
3. Uklonite vezicu koja drži ručicu.
4. Uklonite sav materijal za pakiranje ispod glavčine gramofona.
5. Postavite tanjur gramofona i pogonski remen u skladu s tim.
6. Gurnite Protuuteg ručice na ručicu s brojevima okrenutim prema prednjoj strani gramofona i lagano ga zavrnite na stražnju osovinu ručice
7. Podesite protuuteg za postavljanje odgovarajućeg pritiska igle.
8. Stavite podlogu na vrh tanjura gramofona.
9. Spojite AC adapter na Utičnicu za napajanje jedinice.

Napomena: Nemojte priključivati ​​AC adapter za napajanje u utičnicu dok se ne dovrši cijelo sastavljanje. Prije uključivanja napajanja, ponovno provjerite jesu li sve postavke veze ispravne. Uvijek isključite napajanje prilikom spajanja ili odspajanja.

Postavljanje tanjura i remena gramofona

1. Stavite pogonski remen oko Glavčine gramofona, a zatim upotrijebite priloženi alat za sastavljanje pogonskog remena kako biste pomogli povući remen da stane oko utora remenice motora.
2. Stavite tanjur gramofona kroz vreteno gramofona.

Podešavanje protuutega ručice za pritisak igle

1. Uklonite zaštitnik igle s uloška i izbjegavajte dodirivanje vrha igle tijekom podešavanja.
2. Otpustite Kopču ručice, nježno držite ručicu i odmaknite je od Oslonca ručice. U ovom trenutku, ručica je neuravnotežena i slobodna za ljuljanje.
3. Podignite Ručicu s oslonca i nježno je držite. Ručica je u ovom trenutku neuravnotežena.
4. Pažljivo rotirajte Protuuteg prema prednjoj strani gramofona dok ručica ne bude vodoravno uravnotežena i slobodno lebdi neposredno iznad tanjura bez da igla dodiruje površinu tanjura.
5. Vratite ručicu na Oslonac ručice i zaključajte Kopču ručice.
6. Držeći protuuteg mirno bez rotacije, pažljivo rotirajte samo Brojčanik skale sile pritiska dok se "0" na skali ne poravna sa središnjom linijom označenom duž vrha ručice.
7. Rotirajte protuuteg, uključujući brojčanik skale sile pritiska, u smjeru suprotnom od kazaljke na satu (gledano s prednje strane gramofona) kako biste podesili pritisak prema preporukama proizvođača igle.

Napomena:

• Svaka oznaka na skali predstavlja 0.05 g (gram).
• Preporučeni pritisak za tvornički ugrađeni uložak je 3.5 g.
• Jedan puni okret protuutega osigurat će pritisak od 2.0 g. Kako biste postigli pritisak igle veći od 2.0 g, nastavite rotirati protuuteg prema naprijed.

Priključak stereo sustava

RCA priključci

• RCA priključci ove jedinice dijele se kao izlazni priključci za Phono i Line. Određuju se Phono/Line prekidačem.
• Kada se koriste kao linijski izlaz, priključci daju analogne signale razine linije i mogu se spojiti izravno s parom aktivnih zvučnika ili odgovarajućim ulazom vašeg stereo sustava. Kada se koriste kao Phono izlaz, trebaju se spojiti na phono pretpojačalo ili phono ulaz stereo sustava.
• Crveni utikač spaja se s desnim kanalom, a bijeli utikač spaja se s lijevim kanalom.

Napomena:

• Ako je Phono/Line prekidač postavljen na LINE položaj, ali su RCA priključci spojeni na phono ulaz stereo sustava, zvuk može biti izobličen zbog preopterećenja ulaza i može oštetiti vaš stereo sustav.
• Ako je Phono/Line prekidač postavljen na PHONO položaj, ali je RCA priključak spojen na linijski ulaz stereo sustava, glasnoća će biti vrlo niska zbog nedostatka predpojačanja signala.
• RCA priključak nije dizajniran za izravno spajanje na pasivne/neaktivne zvučnike i ako se to dogodi, glasnoća će biti vrlo niska.

Opružni priključci zvučnika

Opružni priključci zvučnika daju pojačane signale razine zvučnika kao izlaz i trebaju se spojiti s pasivnim zvučnicima.

Bluetooth rad

1. Okrenite Gumb funkcije na Bluetooth način rada, čut ćete zvuk aktivacije iz jedinice.
2. Uključite Bluetooth značajku svog audio uređaja, potražite "Crosley C62C" i uparite.
3. Nakon što je vaš uređaj uspješno uparen s jedinicom, čut ćete kratki zvuk potvrde iz jedinice.
4. Reproducirajte i strujite glazbu sa svog uređaja na jedinicu.
   Napomena: Bluetooth verzija - *5.0*

Rad gramofona

1. Pritisnite Prekidač za napajanje za uključivanje napajanja.
2. Postavite Gumb funkcije u skladu s tim.
3. Stavite ploču na gramofon. Koristite 45 RPM adapter ako je potrebno.
4. Uklonite zaštitnik igle sa sklopa igle.
   Napomena: Kako biste izbjegli oštećenje igle, provjerite je li priloženi štitnik igle na mjestu kad god se gramofon pomiče ili čisti.
5. Otpustite Kopču ručice.
   Napomena: kada se gramofon ne koristi, ne zaboravite zaključati kopču ručice.
6. Upotrijebite Ručicu za podizanje za podizanje ručice.
7. Nježno pomaknite ručicu iznad ploče gdje želite započeti reprodukciju. Vratite Ručicu za podizanje u donji položaj, ručica će se polako spustiti na ploču i započeti reprodukciju.
8. Kada se reprodukcija ploče završi, ponovno upotrijebite Ručicu za podizanje za podizanje ručice, a zatim je vratite na Oslonac ručice. Otpustite ručicu kako bi se ručica vratila na svoj oslonac. Za obustavu reprodukcije ponovite iste korake.
9. Zaključajte Kopču ručice kako biste osigurali ručicu.

Podešavanje protiv klizanja

• Mala vanjska "anti-skating" sila može se primijeniti na ručicu kako bi se kompenzirala "skating" sila koja povlači ručicu prema središtu ploče.
• Za najbolje performanse tijekom normalne uporabe gramofona, preporučuje se postaviti gumb za kontrolu protiv klizanja na istu vrijednost kao što je naznačeno na brojčaniku skale sile pritiska.

Zamjena uloška

1. Prije zamjene, vratite zaštitnik igle na iglu kako biste spriječili oštećenje igle tijekom postupka zamjene.
2. Pažljivo uklonite žičane vodove s originalnog uloška.
3. Otpustite dva vijka na glavi koji pričvršćuju uložak, a zatim uklonite originalni uložak.
4. Montirajte novi uložak na glavu i lagano ga zategnite. Nemojte potpuno zategnuti vijke u ovom trenutku.
5. Spojite žičane vodove na priključke novog uloška. Kodovi boja žičanih vodova su sljedeći:
   • Bijeli pozitivni lijevi kanal (L+)
   • Crni negativni lijevi kanal (L–)
   • Crveni pozitivni desni kanal (R+)
   • Crni negativni desni kanal (R-)
6. Podesite položaj uloška kako biste bili sigurni da je precizno poravnat na glavi tako da će igla savršeno pratiti utore paralelno.
   Da biste to postigli, stavite priloženi papirnati šablon za poravnanje uloška preko vretena gramofona, pažljivo podignite ručicu i stavite vrh igle na točke označene s 130 mm i 250 mm. Fino podesite položaj uloška na glavi dok uložak ne bude savršeno paralelan s referentnim linijama na obje točke.
7. Potpuno zategnite vijke nakon što se postigne savršeno poravnanje.

Podešavanje azimuta

Igla mora biti okomita na utor ploče kako bi ispravno pratila modulacije stijenke utora. U rijetkim slučajevima, ako tvornička instalacija nije savršena, možete izvršiti sljedeće podešavanje:

1. Upotrijebite imbus ključ za otpuštanje vijka koji se nalazi na kraju ležaja ručice, tek toliko da se olabavi cijev ručice. Napomena: Nemojte potpuno ukloniti vijak.
2. Nježno rotirajte ručicu dok igla ne bude okomita na površinu ploče.
   Napomena: Provjerite da vrh igle ne dodiruje ploču tijekom podešavanja jer će to uzrokovati oštećenje igle i ovjesa konzole.
3. Zategnite vijak kada je podešavanje završeno.

Zamjena igle

Uklanjanje igle

1. Nježno povucite prema dolje prednji rub igle.

2. Povucite iglu prema naprijed.

3. Izvucite i uklonite.


Postavljanje igle

1. Postavite iglu s vrhom okrenutim prema dolje.

2. Poravnajte stražnji dio igle s uloškom.

3. Umetnite iglu s prednjim krajem pod kutom prema dolje i nježno podignite prednji dio igle prema gore dok ne sjedne na mjesto.


Održavanje gramofona

1. Ne dodirujte vrh igle prstima. Izbjegavajte udaranje igle o podlogu gramofona ili rub ploče.
2. Čistite iglu često mekom četkom samo pokretima odostraga prema naprijed.
3. Očistite ploče kako biste uklonili prašinu ili masnoću četkom za čišćenje ploča i otopinom za čišćenje ploča.
4. Očistite poklopac gramofona i kućište gramofona blago navlaženom krpom od mikrovlakana.
   Napomena: Nemojte koristiti sredstva za čišćenje koja sadrže alkohol, benzen ili bilo koje druge jake kemikalije koje bi mogle oštetiti boju i završnu obradu gramofona.

** Crosley nudi liniju proizvoda različitih dodataka za čišćenje. Molimo pitajte svog prodavača ili provjerite našu web stranicu www.crosleyradio.com za više informacija o proizvodima za čišćenje.

Rješavanje problema

Nema napajanja

• Adapter za napajanje nije ispravno spojen.
• Nema napajanja u utičnici.

Napajanje je uključeno, ali se tanjur ne okreće

• Pogon remen gramofona nije postavljen ili je skliznuo.

Gramofon se okreće, ali nema zvuka ili zvuk nije dovoljno glasan

• Zaštitnik igle je još uvijek uključen.
• Ručica je podignuta ručicom.

Zvuk ploče je prebrz ili prespor.

• Odabrana je pogrešna brzina za ploču.

Jako brujanje na phono ulazu

• Kabel nije ispravno uzemljen.

Pitanja, problemi, nedostaju dijelovi?
Prije povratka u trgovinu, nazovite korisničku službu
8 ujutro – 6 poslijepodne, EST, od ponedjeljka do petka
1-888-CROSLEY
www.crosleyradio.com
