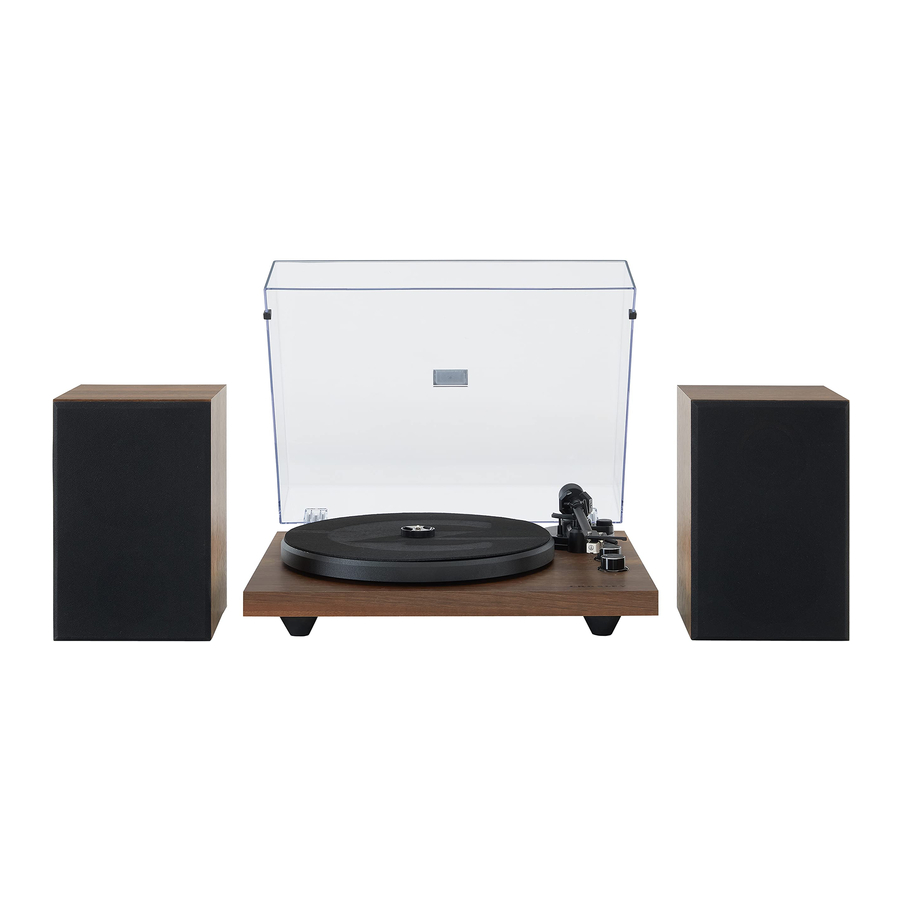

Crosley C62C - Pladespiller med højttalere - manual

Vigtige sikkerhedsinstruktioner

Læs og forstå hele denne manual, før du bruger dette produkt. Opbevar disse instruktioner til fremtidig reference.

1. Brug ikke dette produkt i nærheden af vand.
2. Dette produkt må kun betjenes med den type strømkilde, der er angivet på mærkningsetiketten eller i denne brugsanvisning.
3. Omgå ikke sikkerhedsformålet med det polariserede stik. Et polariseret stik har to ben, hvoraf det ene er bredere end det andet. Dette stik passer kun i stikkontakten på én måde. Hvis du ikke kan sætte stikket helt ind i stikkontakten, skal du prøve at vende stikket om. Hvis stikket stadig ikke passer, skal du kontakte din elektriker.
4. Beskyt strømledningen mod at blive trådt på eller klemt, især ved stik, stikkontakter og det punkt, hvor de kommer ud af produktet.
5. Overbelast ikke stikkontakter, forlængerledninger eller integrerede stikkontakter, da dette kan medføre risiko for brand eller elektrisk stød.
6. Skub aldrig genstande af nogen art ind i dette produkt gennem åbninger, da de kan berøre farlige spændingspunkter eller kortslutte dele, der kan resultere i brand eller elektrisk stød. Spild aldrig væske af nogen art på produktet.
7. Forsøg ikke selv at servicere dette produkt, da åbning eller fjernelse af dæksler kan udsætte dig for farlig spænding eller andre farer. Overlad al service til kvalificeret servicepersonale.
8. Ændringer eller modifikationer af denne enhed, der ikke udtrykkeligt er godkendt af den part, der er ansvarlig for overholdelse, kan annullere brugerens ret til at betjene udstyret.
9. Brug ikke tilbehør, der ikke er anbefalet af produktproducenten, da de kan forårsage farer.
10. En produkt- og vognkombination skal flyttes med forsigtighed. Hurtige stop, overdreven kraft og ujævne overflader kan få produkt- og vognkombinationen til at vælte.
11. Slidser og åbninger i kabinettet er beregnet til ventilation og for at sikre pålidelig drift af produktet og for at beskytte det mod overophedning. Bloker eller dæk ikke disse åbninger.
12. Tag stikket ud af produktet under tordenvejr, eller når det ikke bruges i længere tid.

Varer i denne pakke

Før du smider emballagemateriale væk, skal du kontrollere grundigt og sørge for, at du finder følgende varer, der følger med denne pakke:

• Pladespiller
• Pladespillerlåg
• Pladespiller Slip Mat
• Pladespillerplade
• 45 RPM-adapter
• Tonearm Kontravægt
• Drivrem
• Patronjusterings Protractor
• Strømadapter
• Højttalere
• Højttalerkabel x 2

Kontakt Crosleys kundeservice, hvis der mangler tilbehør i pakken. Opbevar det originale emballagemateriale til ombytning eller returnering.

Specifikationer

Crosley C62C

Nål: Crosley NP-5

Bemærk:

• Design og specifikationer kan ændres uden varsel.

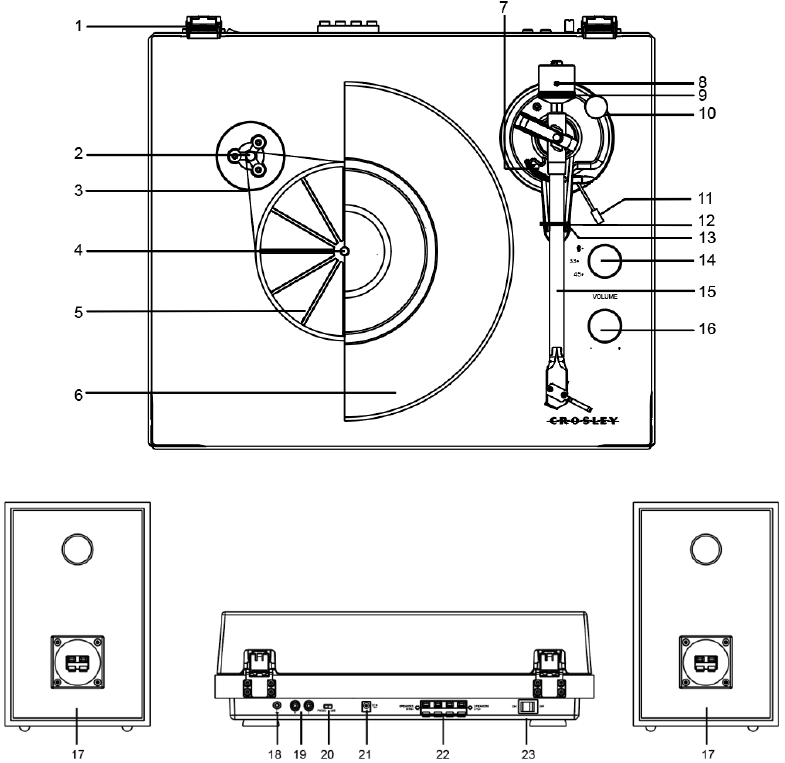

Produktbeskrivelse

1. Hængsel
2. Drivremskive
3. Drivrem
4. Pladespiller Spindel
5. Pladespiller Nav
6. Pladespillerplade
7. Tonearmsløft
8. Tonearm Kontravægt
9. Downforce Skala Drejeknap
10. Anti-Skate Justerings Drejeknap
11. Cue Håndtag
12. Tonearm Klips
13. Tonearm Hvile
14. Funktionsknap
15. Tonearm
16. Lydstyrkeknap
17. Højttalere
18. Jordforbindelse
19. RCA-stik
20. Phono/Line Kontakt
21. Strømstik
22. Højttalerudgangsterminaler
23. Tænd/sluk-knap

Indledende opsætning

Væsentlig opsætning

1. Placer enheden på en flad og jævn overflade. Den valgte placering skal være stabil og fri for vibrationer.
2. Installer pladespillerlåget på hængslerne.
3. Fjern stripsen, der holder tonearmen.
4. Fjern alt emballagemateriale under pladespillernavet.
5. Installer pladespillerpladen og drivremmen i overensstemmelse hermed.
6. Skub Tonearm Kontravægt på tonearmen med tallene vendt mod forsiden af pladespilleren, og drej den let på tonearmens bageste aksel
7. Juster kontravægten for at indstille korrekt stiftryk.
8. Placer slipmatten oven på pladespillerpladen.
9. Tilslut AC-adapteren til enhedens Strømstik.

Bemærk: Tilslut ikke AC-strømadapteren til stikkontakten, før al samling er fuldført. Før du tænder for strømmen, skal du igen sørge for, at alle tilslutningsindstillinger er korrekte. Sluk altid for strømmen, når du tilslutter eller frakobler.

Opsætning af pladespillerplade og rem

1. Sæt drivremmen rundt om Pladespiller Nav, og brug derefter det medfølgende værktøj til montering af drivremmen til at trække remmen rundt om slidsen på motorremskiven.
2. Placer pladespillerpladen gennem pladespillerens spindel.

Justering af tonearms kontravægt for stiftryk

1. Fjern stiftbeskytteren fra patronen, og undgå at berøre stiftspidsen under justeringen.
2. Frigør Tonearm Klips, hold forsigtigt tonearmen og flyt den væk fra Tonearm Hvile. På dette tidspunkt er tonearmen ubalanceret og kan svinge frit.
3. Løft Tonearm fra dens hvile og hold den forsigtigt. Tonearmen er ubalanceret på dette tidspunkt.
4. Drej forsigtigt Kontravægten mod forsiden af pladespilleren, indtil tonearmen er vandret afbalanceret og svæver frit lige over pladen, uden at stiften berører pladeoverfladen.
5. Returner tonearmen til Tonearm Hvile og lås Tonearm Klips.
6. Mens du holder kontravægten stabil uden rotation, skal du forsigtigt dreje kun Downforce Skala Drejeknap, indtil "0" på skalaen flugter med den midterlinje, der er markeret langs toppen af tonearmen.
7. Drej kontravægten inklusive downforce-skalaens drejeknap mod uret (set fra forsiden af pladespilleren) for at justere trykket til stiften i henhold til producentens anbefalinger.

Bemærk:

• Hvert mærke på skalaen repræsenterer 0,05 g (gram).
• Det anbefalede tryk for den fabriksinstallerede patron er 3,5 g.
• En hel drejning af kontravægten giver et tryk på 2,0 g. For at opnå et stiftryk, der er større end 2,0 g, skal du fortsætte med at dreje kontravægten fremad.

Stereosystemforbindelse

RCA-stik

• Denne enheds RCA-stik deles som både Phono-udgangsstik og Line-udgangsstik. De bestemmes af Phono/Line Kontakt.
• Når de bruges som en linjeudgang, udsender stikkene analoge linjeniveausignaler og kan tilsluttes direkte til et par aktive højttalere eller den relevante indgang på dit stereosystem. Når de bruges som en Phono-udgang, skal de tilsluttes phono-forforstærkeren eller phono-indgangen på stereosystemet.
• Det røde stik forbindes med højre kanal, og det hvide stik forbindes med venstre kanal.

Bemærk:

• Hvis Phono/Line-kontakten er indstillet på LINE-position, men RCA-stikkene er tilsluttet stereosystemets phono-indgang, kan lyden blive forvrænget på grund af overbelastning af indgangen og kan beskadige dit stereosystem.
• Hvis Phono/Line-kontakten er indstillet på PHONO-position, men RCA-stikket er tilsluttet stereosystemets linjeindgang, vil lydstyrken være meget lav på grund af manglende signalforforstærkning.
• RCA-stik er ikke designet til at blive tilsluttet direkte til de passive/ikke-strømforsynede højttalere, og hvis det sker, vil lydstyrken være meget lav.

Fjederklemme højttalerterminaler

Fjederklemme højttalerterminalerne leverer forstærkede signaler på højttalerniveau som udgang og skal tilsluttes de passive højttalere.

Bluetooth-betjening

1. Drej Funktionsknappen til Bluetooth-tilstand, du vil høre en aktiveringslyd fra enheden.
2. Tænd for Bluetooth-funktionen på din lydenhed, søg efter "Crosley C62C" og par.
3. Når din enhed er parret med enheden, vil du høre en kort bekræftelseslyd fra enheden.
4. Afspil og stream musik fra din enhed til enheden.
   Bemærk: Bluetooth-version - *5.0*

Pladespillerbetjening

1. Tryk på Tænd/sluk-knappen for at tænde for strømmen.
2. Indstil Funktionsknappen i overensstemmelse hermed.
3. Placer pladen på pladespilleren. Brug 45 RPM-adapteren, hvis det er nødvendigt.
4. Fjern stiftbeskytteren fra stiften.
   Bemærk: For at undgå stiftskader skal du sørge for, at den medfølgende stiftbeskytter er på plads, når pladespilleren flyttes eller rengøres.
5. Frigør tonearmen Tonearm Klips.
   Bemærk: Når pladespilleren ikke er i brug, skal du huske at låse Tonarm-klippet.
6. Brug Cue Håndtaget til at løfte tonearmen op.
7. Flyt forsigtigt tonearmen over pladen, hvor afspilningen ønskes at starte. Sæt Cue Håndtaget tilbage til nedadgående position, tonearmen vil langsomt sænke sig ned på pladen og begynde at afspille.
8. Når pladen er færdig med at spille, skal du bruge Cue Håndtaget igen til at hæve tonearmen og derefter returnere den til Tonearm Hvile. Slip håndtaget for at lade tonearmen sidde tilbage i sin hvile. For at afbryde afspilningen skal du gentage de samme trin.
9. Lås Tonearm Klips for at sikre tonearmen.

Anti-skate justering

• En lille udadgående "anti-skating"-kraft kan påføres tonearmen for at kompensere for den "skating"-kraft, der trækker armen mod midten af pladen.
• For at opnå den bedste ydeevne under normal pladespillerbrug anbefales det at indstille anti-skate kontrolknappen til den samme værdi som angivet af downforce-skalaens drejeknap.

Udskiftning af patron

1. Før udskiftning skal du sætte stiftbeskytteren tilbage på stiften for at forhindre skader på stiften under udskiftningsprocessen.
2. Fjern forsigtigt ledningerne fra den originale patron.
3. Løsn de to skruer på headshellen, der fastgør patronen, og fjern derefter den originale patron.
4. Monter den nye patron på headshellen og spænd den let. Spænd ikke skruerne helt i dette øjeblik.
5. Tilslut ledningerne til den nye patrons terminaler. Ledningsfarvekoderne er som nedenfor:
   • Hvid Venstre kanal positiv (L+)
   • Sort Venstre kanal negativ (L–)
   • Rød Højre kanal positiv (R+)
   • Sort Højre kanal negativ (R-)
6. Juster patronens position for at sikre, at den er præcist justeret på headshellen, så stiften sporer rillerne parallelt perfekt.
   For at opnå dette skal du placere den medfølgende papirpatronjusteringsprotraktor over pladespillerens spindel, løfte forsigtigt tonearmen og placere stiftens spids på punkterne markeret henholdsvis 130 mm og 250 mm. Finjuster patronens position på headshellen, indtil patronen er perfekt parallel med referencelinjerne på begge punkter.
7. Spænd skruerne helt, når den perfekte justering er opnået.

Azimuth-justering

Nålen skal være vinkelret på pladerillen for at spore rille vægmoduleringerne korrekt. I sjældne tilfælde, hvis fabriksinstallationen ikke er perfekt, kan du foretage nedenstående justering:

1. Brug en unbrakonøgle til at løsne skruen, der er placeret ved lejeenden af tonearmen, lige nok til at løsne armrøret. Bemærk: Fjern ikke skruen helt.
2. Drej forsigtigt tonearmen, indtil nålen er vinkelret på pladeoverfladen.
   Bemærk: Sørg for, at nålespidsen ikke berører pladen, når justeringen foretages, da det vil forårsage skade på nålen og cantilever-ophænget.
3. Spænd skruen, når justeringen er færdig.

Udskiftning af nål

Fjernelse af nål

1. Træk forsigtigt ned i nålens forkant.

2. Træk nålen fremad.

3. Træk ud og fjern.


Installation af nål

1. Placer nålen med spidsen nedad.

2. Juster nålens bagside med patronen.

3. Indsæt nålen med sin forende i en nedadgående vinkel, og løft forsigtigt nålens forside opad, indtil den klikker på plads.


Pladespiller vedligeholdelse

1. Berør ikke stiftspidsen med fingrene. Undgå at støde stiften på pladespillermåtten eller en plades kant.
2. Rengør stiften ofte med en blød børste med en bevægelse kun fra bag til for.
3. Rengør pladerne for at fjerne støv eller fedt med en pladerensebørste og pladerensningsopløsning.
4. Rengør pladespillerlåget og pladespillerkabinettet med en let fugtet mikrofiberklud.
   Bemærk: Brug ikke rensemiddel, der indeholder alkohol, benzen eller andre skrappe kemikalier, som kan beskadige pladespillerens maling og finish.

** Crosley tilbyder en produktlinje af forskelligt rengøringstilbehør. Spørg din forhandler eller tjek vores hjemmeside www.crosleyradio.com for mere information om rengøringsprodukter.

Fejlfinding

Der er ingen strøm

• Strømadapteren er ikke tilsluttet korrekt.
• Ingen strøm i stikkontakten.

Strømmen er tændt, men pladen drejer ikke

• Pladespillerens drivrem er ikke installeret eller er gledet af.

Pladespilleren drejer, men der er ingen lyd, eller lyden er ikke høj nok

• Stiftbeskytteren er stadig på.
• Tonearmen er løftet op af håndtaget.

Pladen lyder for hurtigt eller for langsomt.

• Forkert hastighed valgt til pladen.

Kraftig brummen på phono-indgangen

• Kablet er ikke jordet korrekt.

Spørgsmål, problemer, manglende dele?
Før du returnerer til butikken, skal du ringe til kundeservice
8 a.m. – 6 p.m., EST, mandag – fredag
1-888-CROSLEY
www.crosleyradio.com
