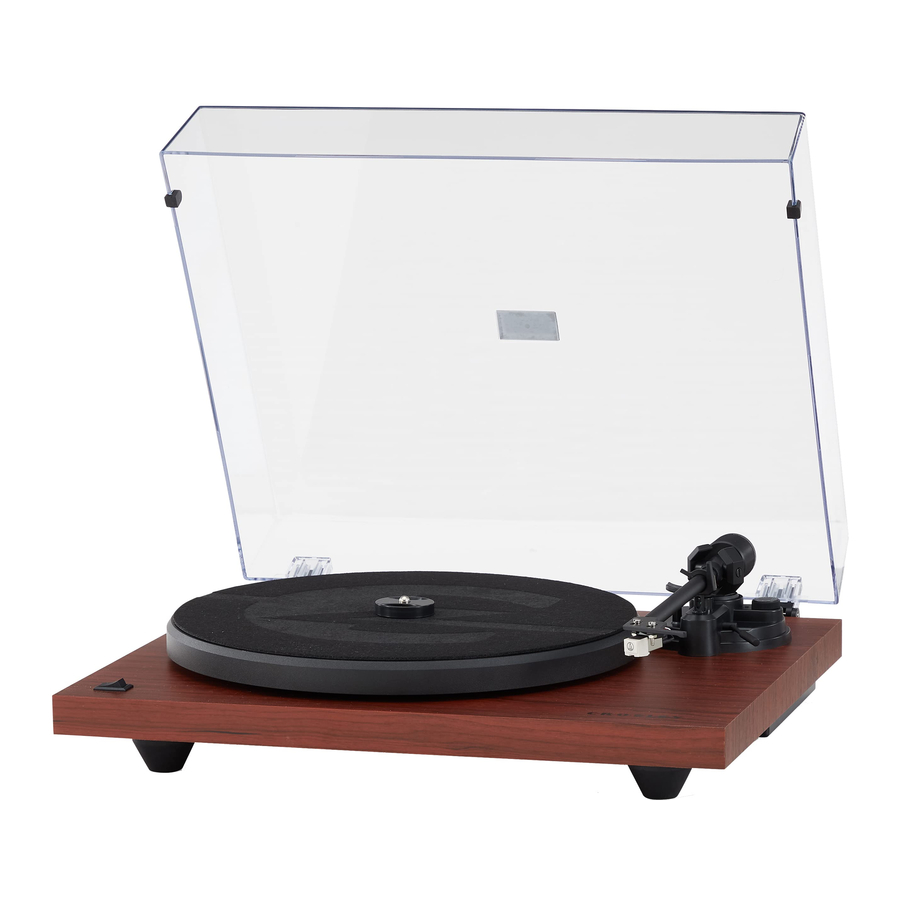

Crosley C6B - Pladespiller med højttalere - manual

Vigtige sikkerhedsinstruktioner

Læs og forstå hele denne manual, før du bruger dette produkt. Opbevar disse instruktioner til fremtidig reference.

1. Brug ikke dette produkt i nærheden af vand.
2. Dette produkt bør kun betjenes med den type strømkilde, der er angivet på mærkningsetiketten eller i denne brugsanvisning.
3. Omgå ikke sikkerhedsformålet med det polariserede stik. Et polariseret stik har to ben, hvoraf det ene er bredere end det andet. Dette stik passer kun i stikkontakten på én måde. Hvis du ikke kan sætte stikket helt ind i stikkontakten, kan du prøve at vende stikket om. Hvis stikket stadig ikke passer, skal du kontakte din elektriker.
4. Beskyt netledningen mod at blive gået på eller klemt, især ved stik, stikkontakter og det punkt, hvor de kommer ud af produktet.
5. Overbelast ikke stikkontakter, forlængerledninger eller integrerede stikkontakter, da dette kan resultere i risiko for brand eller elektrisk stød.
6. Skub aldrig genstande af nogen art ind i dette produkt gennem åbninger, da de kan berøre farlige spændingspunkter eller kortslutte dele, der kan resultere i brand eller elektrisk stød. Spild aldrig væske af nogen art på produktet.
7. Forsøg ikke selv at servicere dette produkt, da åbning eller fjernelse af dæksler kan udsætte dig for farlig spænding eller andre farer. Overlad al service til kvalificeret servicepersonale.
8. Ændringer eller modifikationer af denne enhed, der ikke udtrykkeligt er godkendt af den part, der er ansvarlig for overholdelse, kan annullere brugerens ret til at betjene udstyret.
9. Brug ikke tilbehør, der ikke er anbefalet af produktproducenten, da de kan forårsage farer.
10. En produkt- og vognkombination bør flyttes med forsigtighed. Hurtige stop, overdreven kraft og ujævne overflader kan få produkt- og vognkombinationen til at vælte.
11. Slidser og åbninger i kabinettet er beregnet til ventilation og til at sikre pålidelig drift af produktet og til at beskytte det mod overophedning. Bloker eller dæk ikke disse åbninger.
12. Tag stikket ud af produktet under tordenvejr, eller når det ikke bruges i længere tid.

Varer i denne pakke

Før du smider emballagemateriale væk, skal du kontrollere grundigt og sørge for, at du finder følgende varer, der følger med denne pakke:

• Pladespiller
• Pladespillerlåg
• Pladespiller slipmåtte
• Pladespiller tallerken
• Tonearm kontravægt
• Patronjusterings protraktor
• Strømadapter
• 45 RPM adapter
• RCA-kabel

Kontakt Crosleys kundeservice, hvis der mangler tilbehør i pakken. Opbevar det originale emballagemateriale til ombytning eller returnering.

Specifikationer

Crosley C6B

Nål: Crosley NP-5

Bemærk:

• Design og specifikationer kan ændres uden varsel.

Produktbeskrivelse

1. Hængsel
2. Drivremskive
3. Drivrem
4. Pladespiller spindel
5. Pladespiller nav
6. Pladespiller tallerken
7. Tonearmsløft
8. Tonearm kontravægt
9. Downforce skala drejeknap
10. Anti-skate justerings drejeknap
11. Cue håndtag
12. Hold nede klips
13. Tonearms hvile
14. Tonearm
15. Headshell
16. Hastighedsvælger
17. Jordforbindelse
18. RCA-stik
19. Auto-stop kontakt
20. Telefon/linje kontakt
21. Strømstik
22. Bluetooth-indikator
23. Tænd/sluk-knap (Power Switch)

Indledende opsætning

Væsentlig opsætning

1. Placer enheden på en flad og jævn overflade. Den valgte placering skal være stabil og fri for vibrationer.
2. Installer pladespillerlåget på hængslerne.
3. Fjern stripsen, der holder tonearmen.
4. Installer pladespillertallerkenen og drivremmen i overensstemmelse hermed.
5. Placer slipmåtten oven på pladespillertallerkenen.
6. Skub tonearms kontravægten på tonearmen, og drej den let på tonearmens bageste aksel.
7. Juster kontravægten for at indstille korrekt stiftryk.
8. Tilslut DC-adapteren til enhedens strømstik.

Bemærk: Tilslut ikke DC-strømadapteren til stikkontakten, før al samling er fuldført. Før du tænder for strømmen, skal du igen sørge for, at alle forbindelsesindstillinger er korrekte. Sluk altid for strømmen, når du tilslutter eller afbryder.

Justering af tonearms kontravægt for stiftryk

1. Fjern stiftbeskytteren fra patronen, og undgå at berøre stiftspidsen under justeringen.
2. Løft tonearmen op fra dens hvile, og hold den forsigtigt. Tonearmen er ubalanceret på dette tidspunkt.
3. Drej forsigtigt kontravægten mod forsiden af pladespilleren, indtil tonearmen er vandret afbalanceret og svæver frit lige over tallerkenen, uden at stiften berører tallerkenoverfladen.
4. Returner tonearmen til tonearms hvilen.
5. Mens du holder kontravægten stabil uden rotation, skal du forsigtigt dreje kun Downforce skala drejeknappen, indtil "0" på skalaen flugter med midterlinjen markeret langs toppen af tonearmen.
6. Drej kontravægten inklusive downforce skala drejeknappen mod uret (set fra forsiden af pladespilleren) for at justere trykket til stiften producentens anbefalinger.

Bemærk:

• Hvert mærke på skalaen repræsenterer 0.05g (gram).
• Det anbefalede tryk for den fabriksinstallerede patron er 3.5g.
• En hel drejning af kontravægten giver et tryk på 2.0g. For at opnå et stiftryk, der er større end 2.0 g, skal du fortsætte med at dreje kontravægten fremad.

Opsætning af pladespillertallerken og rem

1. Sæt drivremmen rundt om pladespillernavet, og brug derefter det medfølgende drivrem monteringsværktøj til at hjælpe med at trække remmen, så den passer rundt om slidsen på motorremskiven.
2. Placer pladespillertallerkenen gennem pladespiller spindlen.

Stereosystem forbindelse

RCA-stik

• Denne enheds RCA-stik deles som både Phono-udgangsstik og Linje-udgangsstik. De bestemmes af Phono/Linje kontakten.
• Når de bruges som en linjeudgang, udsender stikkene analoge linjeniveau signaler og kan tilsluttes direkte med et par aktive højttalere eller den passende indgang på dit stereosystem. Når de bruges som en Phono-udgang, skal de tilsluttes phono-forforstærkeren eller phono-indgangen på stereosystemet.
• Det røde stik forbindes med højre kanal, og det hvide stik forbindes med venstre kanal.

Bemærk:

• Hvis Phono/Linje kontakten er indstillet på LINE-position, men RCA-stikkene er tilsluttet stereosystemets phono-indgang, kan lyden blive forvrænget på grund af indgangsoverbelastning og kan beskadige dit stereosystem.
• Hvis Phono/Linje kontakten er indstillet på PHONO-position, men RCA-stikket er tilsluttet stereosystemets linjeindgang, vil lydstyrken være meget lav på grund af manglende signalforforstærkning.
• RCA-stikket er ikke designet til at blive tilsluttet direkte til de passive/ikke-strømførende højttalere, og hvis det gør det, vil lydstyrken være meget lav.

Pladespiller betjening

1. Tryk på tænd/sluk-knappen (Power Switch) for at tænde for strømmen. Pladespilleren begynder automatisk at søge efter en ekstern Bluetooth-højttaler.
   Bemærk: Sørg for, at der ikke er nogen Bluetooth-højttaler inden for 30 fod, der arbejder under parringstilstand, for at forhindre utilsigtet Bluetooth-forbindelse.
   1. Når Bluetooth-højttaleren er parret, vil Bluetooth-indikatoren lyse konstant blåt.
      Bemærk: Hvis ingen Bluetooth-højttaler er parret med pladespilleren inden for 2 minutter, deaktiverer pladespilleren Bluetooth-søgefunktionen. Når du beslutter dig for at tilslutte pladespilleren til Bluetooth-højttaleren senere efter 2-minutters perioden, skal du slukke for pladespilleren og starte forfra fra trin 1 ovenfor.
2. Indstil hastighedskontakten i overensstemmelse hermed.
3. Placer pladen på pladespilleren. Brug 45 RPM-adapteren, hvis det er nødvendigt.
4. Fjern stiftbeskytteren fra stiften.
   Bemærk: For at undgå stiftskader skal du sørge for, at den medfølgende stiftbeskytter er på plads, når pladespilleren flyttes eller rengøres.
5. Slip tonearmens Hold nede klips.
   Bemærk: Når pladespilleren ikke er i brug, skal du huske at låse hold nede klipsen igen.
6. Brug Cue håndtaget til at løfte tonearmen op.
7. Flyt forsigtigt tonearmen over pladen, hvor afspilningen ønskes at starte. Sæt Cue håndtaget tilbage til ned position, tonearmen sænkes langsomt ned på pladen og begynder at afspille.
8. Når pladen er færdig med at spille, skal du bruge Cue håndtaget igen til at hæve tonearmen og derefter returnere den til tonearms hvilen. Slip håndtaget for at lade tonearmen sidde tilbage i sin hvile. For at afbryde afspilningen skal du gentage de samme trin.
9. Lås Hold nede klipsen for at fastgøre tonearmen.

Anti-skate justering

• En lille udadgående "anti-skating" kraft kan påføres tonearmen for at kompensere for den "skating" kraft, der trækker armen mod midten af pladen.
• For at opnå den bedste ydeevne under normal pladespillerbrug anbefales det at indstille anti-skate kontrolknappen til den samme værdi som angivet af downforce skala drejeknappen.

Pladetallerken auto-stop

Hvis Auto-stop kontakten er indstillet til ON-position, stopper pladetallerkenen automatisk med at dreje, når pladen spiller til ende. I nogle sjældne tilfælde, hvis pladespilleren stopper med at spille før pladens afslutning, skal du indstille kontakten til OFF-position, så pladespilleren bør overvinde dette problem.

Patron udskiftning

1. Før udskiftning skal du sætte stiftbeskytteren tilbage på stiften for at forhindre skader på stiften under udskiftningsprocessen.
2. Fjern forsigtigt ledningerne fra den originale patron.
3. Løsn de to skruer på headshellen, der fastgør patronen, og fjern derefter den originale patron.
4. Monter den nye patron på headshellen, og spænd den let. Spænd ikke skruerne helt i dette øjeblik.
5. Tilslut ledningerne til den nye patrons terminaler. Ledningsfarvekoderne er som nedenfor:

6. Juster patronens position for at sikre, at den er præcist justeret på headshellen, så stiften sporer rillerne parallelt perfekt.
   For at opnå dette skal du placere den medfølgende papirpatronjusterings protraktor over pladespiller spindlen, forsigtigt løfte tonearmen og placere spidsen af stiften på punkterne markeret henholdsvis 130 mm og 250 mm. Finjuster patronens position på headshellen, indtil patronen er perfekt parallel med referencelinjerne på begge punkter.
7. Spænd skruerne helt, når den perfekte justering er opnået.

Azimuth justering

Nålen skal være vinkelret på pladerillen for at spore rille vægmoduleringerne korrekt. I sjældne tilfælde, hvis fabriksinstallationen ikke er perfekt, kan du foretage nedenstående justering:

1. Brug en unbrakonøgle til at løsne skruen, der er placeret i lejeenden af tonearmen, lige nok til at løsne armrøret. Bemærk: Fjern ikke skruen helt.
2. Drej forsigtigt tonearmen, indtil nålen er vinkelret på pladeoverfladen.
   Bemærk: Sørg for, at nålespidsen ikke berører pladen, når justeringen foretages, da det vil forårsage skade på nålen og cantilever ophænget.
3. Spænd skruen, når justeringen er færdig.


Nåleudskiftning

Fjernelse af nål

1. Træk forsigtigt ned i nålens forkant.

2. Træk nålen fremad.

3. Træk ud og fjern.


Installation af nål

1. Placer nålen med spidsen nedad.

2. Juster nålens bagside med patronen.

3. Sæt nålen i med sin forende i en nedadgående vinkel, og løft forsigtigt nålens forende opad, indtil den klikker på plads.


Pladespiller vedligeholdelse

1. Berør ikke stiftspidsen med fingrene. Undgå at støde stiften på pladespillermåtten eller en plades kant.
2. Rengør stiften ofte med en blød børste med en bevægelse kun fra bag til front.
3. Rengør pladerne for at fjerne støv eller fedt med en pladerensebørste og pladerensvæske.
4. Rengør pladespillerlåget og pladespillerkabinet med en let fugtig mikrofiberklud.

Bemærk: Brug ikke rengøringsmiddel, der indeholder alkohol, benzen eller andre skrappe kemikalier, som kan beskadige pladespillerens maling og finish.

** Crosley tilbyder en produktlinje af forskelligt rengøringstilbehør. Spørg din forhandler eller tjek vores hjemmeside www.crosleyradio.com for mere information om rengøringsprodukter.

Fejlfinding

Der er ingen strøm

• Strømadapteren er ikke tilsluttet korrekt.
• Ingen strøm i stikkontakten.

Strømmen er tændt, men pladetallerkenen drejer ikke

• Pladespillerens drivrem er ikke installeret eller er gledet af.

Pladespilleren drejer, men der er ingen lyd, eller lyden er ikke høj nok

• Stiftbeskytteren er stadig på.
• Tonearmen er løftet op af håndtaget.

Pladen lyder for hurtigt eller for langsomt.

• Forkert hastighed valgt til pladen.

Stærk brummen på phono-indgangen

• Kablet er ikke jordet korrekt.

Spørgsmål, problemer, manglende dele?
Før du returnerer til butikken, skal du ringe til kundeservice
8 a.m. – 6 p.m., EST, mandag – fredag
1-888-CROSLEY
www.crosleyradio.com
