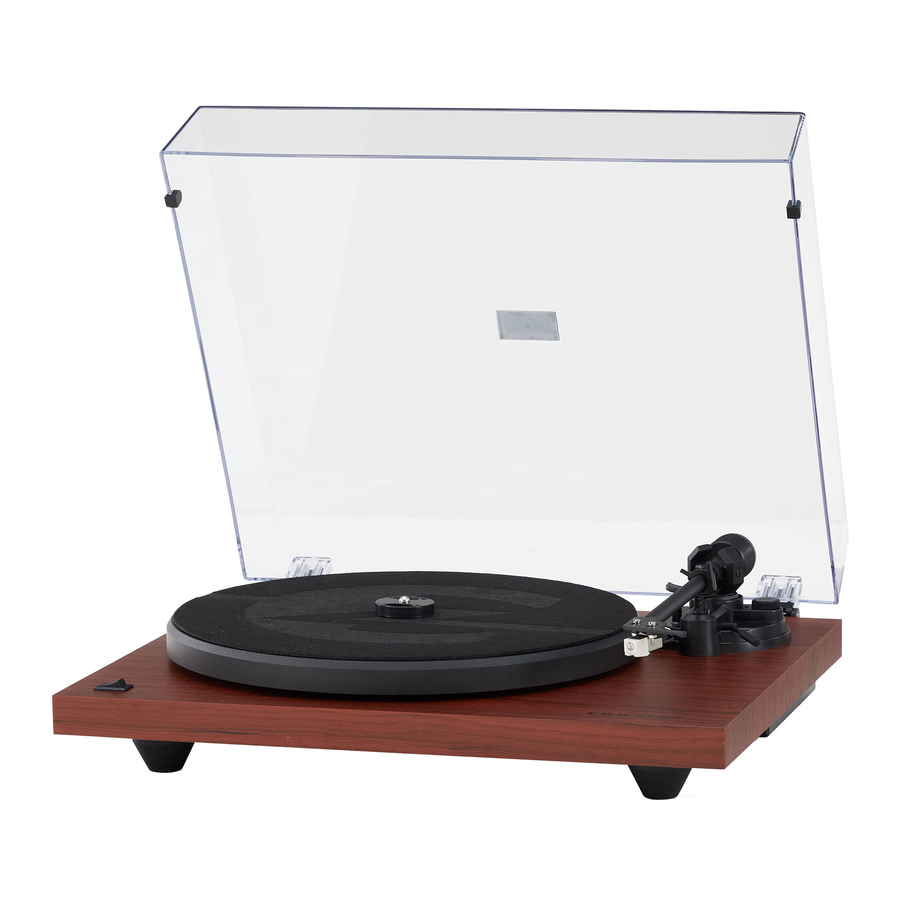

Crosley C6B - Manual de utilizare pentru platanul cu difuzoare

Instrucțiuni importante de siguranță

Citiți și înțelegeți întregul manual înainte de a utiliza acest produs. Păstrați aceste instrucțiuni pentru referințe viitoare.

1. Nu utilizați acest produs lângă apă.
2. Acest produs trebuie utilizat numai cu tipul de sursă de alimentare indicat pe eticheta de marcare sau în acest manual de instrucțiuni.
3. Nu anulați scopul de siguranță al ștecherului polarizat. Un ștecher polarizat are două lame, una dintre lame fiind mai lată decât cealaltă. Acest ștecher se va potrivi în priză într-un singur mod. Dacă nu puteți introduce complet ștecherul în priză, încercați să inversați ștecherul. Dacă ștecherul tot nu se potrivește, contactați electricianul.
4. Protejați cablul de alimentare să nu fie călcat sau ciupit, în special la ștecher, prizele de conveniență și punctul de unde ies din produs.
5. Nu supraîncărcați prizele de perete, prelungitoarele sau prizele de conveniență integrate, deoarece acest lucru poate duce la un risc de incendiu sau șoc electric.
6. Nu introduceți niciodată obiecte de niciun fel în acest produs prin deschideri, deoarece acestea pot atinge puncte de tensiune periculoase sau pot scurtcircuita piese care ar putea duce la incendiu sau șoc electric. Nu vărsați niciodată lichide de niciun fel pe produs.
7. Nu încercați să reparați singur acest produs, deoarece deschiderea sau scoaterea capacelor vă poate expune la tensiuni periculoase sau alte pericole. Adresați-vă personalului de service calificat pentru toate lucrările de service.
8. Modificările sau modificările aduse acestei unități care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate ar putea anula autoritatea utilizatorului de a utiliza echipamentul.
9. Nu utilizați atașamente nerecomandate de producătorul produsului, deoarece acestea pot provoca pericole.
10. O combinație de produs și cărucior trebuie mutată cu grijă. Opririle rapide, forța excesivă și suprafețele neuniforme pot face ca combinația de produs și cărucior să se răstoarne.
11. Fantele și deschiderile din dulap sunt prevăzute pentru ventilație și pentru a asigura funcționarea fiabilă a produsului și pentru a-l proteja de supraîncălzire. Nu blocați și nu acoperiți aceste deschideri.
12. Deconectați produsul în timpul furtunilor cu fulgere sau când nu este utilizat pentru perioade lungi de timp.

Articole în acest pachet

Înainte de a arunca orice material de ambalare, vă rugăm să verificați cu atenție și să vă asigurați că găsiți următoarele articole care vin împreună cu acest pachet:

• Platan
• Capac platan
• Covoraș antiderapant pentru platan
• Disc platan
• Contragreutate braț de redare
• Protractor de aliniere a cartușului
• Adaptor de alimentare
• Adaptor 45 RPM
• Cablu RCA

Vă rugăm să contactați serviciul clienți Crosley dacă lipsește vreun accesoriu din pachet. Păstrați materialele de ambalare originale pentru scopuri de schimb sau returnare.

Specificații

Crosley C6B

Ac: Crosley NP-5

Notă:

• Designul și specificațiile pot fi modificate fără notificare prealabilă.

Descrierea produsului

1. Balamală
2. Scripete de antrenare
3. Curea de antrenare
4. Ax platan
5. Butuc platan
6. Disc platan
7. Ridicare braț de redare
8. Contragreutate braț de redare
9. Cadran scară forță descendentă
10. Cadran de reglare anti-patinaj
11. Manetă de semnalizare
12. Clema de fixare
13. Suport braț de redare
14. Braț de redare
15. Port-doză
16. Selector de viteză
17. Conector de împământare
18. Mufe RCA
19. Comutator de oprire automată
20. Comutator Phone/Line (Telefon/Linie)
21. Mufă de alimentare
22. Indicator Bluetooth
23. Comutator de alimentare

Configurare inițială

Configurare esențială

1. Așezați unitatea pe o suprafață plană și orizontală. Locația selectată trebuie să fie stabilă și fără vibrații.
2. Instalați capacul platanului pe balamale.
3. Îndepărtați banda de fixare care ține brațul de redare.
4. Instalați discul platanului și cureaua de antrenare în mod corespunzător
5. Așezați covorașul antiderapant deasupra discului platanului.
6. Glisați contragreutatea brațului de redare pe brațul de redare și rotiți-o ușor pe arborele din spate al brațului de redare.
7. Reglați contragreutatea pentru a seta presiunea corectă a acului.
8. Conectați adaptorul DC la mufa de alimentare a unității.

Notă: Nu conectați adaptorul de alimentare DC la priză înainte de finalizarea completă a asamblării. Înainte de a porni alimentarea, asigurați-vă din nou că toate setările de conectare sunt corecte. Opriți întotdeauna alimentarea când conectați sau deconectați.

Reglarea contragreutății brațului de redare pentru presiunea acului

1. Îndepărtați protecția acului de pe cartuș și evitați să atingeți vârful acului în timpul reglării.
2. Ridicați brațul de redare de pe suport și țineți-l ușor. Brațul de redare este dezechilibrat în acest moment.
3. Rotiți cu atenție contragreutatea spre partea din față a platanului până când brațul de redare este echilibrat orizontal și plutește liber chiar deasupra discului, fără ca acul să atingă suprafața discului.
4. Returnați brațul de redare la suportul brațului de redare.
5. În timp ce țineți contragreutatea fixă, fără nicio rotație, rotiți cu atenție doar cadranul scării de forță descendentă până când "0" de pe scară se aliniază cu linia centrală marcată de-a lungul părții superioare a brațului de redare.
6. Rotiți contragreutatea, inclusiv cadranul scării de forță descendentă, în sens invers acelor de ceasornic (așa cum se vede din partea din față a platanului) pentru a regla presiunea conform recomandărilor producătorului acului.

Notă:

• Fiecare marcaj de pe scară reprezintă 0.05g (gram).
• Presiunea recomandată pentru cartușul instalat din fabrică este de 3.5g.
• O rotire completă a contragreutății va oferi o presiune de 2.0g. Pentru a atinge o presiune a acului mai mare de 2.0 g, continuați să rotiți contragreutatea înainte.

Configurarea discului platanului și a curelei

1. Puneți cureaua de antrenare în jurul butucului platanului, apoi utilizați instrumentul de asamblare a curelei de antrenare furnizat pentru a ajuta la tragerea curelei pentru a se potrivi în jurul fantei scripetelui motorului.
2. Așezați discul platanului prin axul platanului.

Conectarea sistemului stereo

Mufe RCA

• Mufele RCA ale acestei unități sunt partajate atât ca mufe de ieșire Phono, cât și ca mufe de ieșire Line (Linie). Acestea sunt determinate de comutatorul Phono/Line (Telefon/Linie).
• Când sunt utilizate ca ieșire de linie, mufele emit semnale analogice la nivel de linie și pot fi conectate direct cu o pereche de difuzoare active sau cu intrarea corespunzătoare a sistemului dvs. stereo. Când sunt utilizate ca ieșire Phono, acestea trebuie conectate la preamplificatorul phono sau la intrarea phono a sistemului stereo.
• Ștecherul roșu se conectează cu canalul drept, iar ștecherul alb se conectează cu canalul stâng.

Notă:

• Dacă comutatorul Phono/Line (Telefon/Linie) este setat pe poziția LINE (LINIE), dar mufele RCA sunt conectate la intrarea phono a sistemului stereo, sunetul poate fi distorsionat din cauza supraîncărcării intrării și ar putea deteriora sistemul dvs. stereo.
• Dacă comutatorul Phono/Line (Telefon/Linie) este setat pe poziția PHONO, dar mufa RCA este conectată la intrarea de linie a sistemului stereo, volumul va fi foarte scăzut din cauza lipsei pre-amplificării semnalului.
• Mufa RCA nu este concepută pentru a fi conectată direct la difuzoarele pasive/fără alimentare și, dacă se întâmplă acest lucru, volumul va fi foarte scăzut.

Operarea platanului

1. Apăsați comutatorul de alimentare pentru a porni alimentarea. Platanul va începe automat să caute un difuzor Bluetooth extern.
   Notă: Vă rugăm să vă asigurați că nu există niciun difuzor Bluetooth la o distanță de 30 de picioare care funcționează în modul de asociere pentru a preveni stabilirea accidentală a conexiunii Bluetooth.
   1. Odată ce difuzorul Bluetooth este asociat cu succes, indicatorul Bluetooth va fi albastru continuu.
      Notă: Dacă niciun difuzor Bluetooth nu este asociat cu platanul în decurs de 2 minute, platanul va dezactiva funcția de căutare Bluetooth. Când decideți să conectați platanul la difuzorul Bluetooth mai târziu, după perioada de 2 minute, va trebui să opriți platanul și să începeți de la pasul 1 de mai sus.
2. Setați comutatorul de viteză în mod corespunzător.
3. Așezați discul pe platan. Utilizați adaptorul de 45 RPM dacă este necesar.
4. Îndepărtați protecția acului de pe ansamblul acului.
   Notă: Pentru a evita deteriorarea acului, asigurați-vă că protecția acului inclusă este la locul ei ori de câte ori platanul este mutat sau curățat.
5. Eliberați clema de fixare a brațului de redare.
   Notă: când platanul nu este utilizat, nu uitați să blocați înapoi clema de fixare.
6. Utilizați maneta de semnalizare pentru a ridica brațul de redare.
7. Mutați ușor brațul de redare peste discul unde se dorește începerea redării. Setați maneta de semnalizare înapoi în poziția inferioară, brațul de redare va coborî încet pe disc și va începe redarea.
8. Când discul a terminat de redat, utilizați din nou maneta de semnalizare pentru a ridica brațul de redare și apoi returnați-l la suportul brațului de redare. Eliberați maneta pentru a lăsa brațul de redare să se așeze înapoi la suport. Pentru a suspenda redarea, repetați aceiași pași.
9. Blocați clema de fixare pentru a fixa brațul de redare.

Reglarea anti-patinaj

• O mică forță "anti-patinaj" spre exterior poate fi aplicată brațului de redare pentru a compensa forța de "patinaj" care trage brațul spre centrul discului.
• Pentru cea mai bună performanță în timpul utilizării normale a platanului, se recomandă să setați butonul de control anti-patinaj la aceeași valoare indicată de cadranul scării de forță descendentă.

Oprire automată a platanului

Dacă comutatorul de oprire automată este setat pe poziția ON (PORNIT), platanul se va opri automat din rotire când discul se redă până la sfârșit. În unele cazuri rare, dacă platanul se oprește din redare înainte de sfârșitul discului, setați comutatorul pe poziția OFF (OPRIT), platanul ar trebui să depășească această problemă.

Înlocuirea cartușului

1. Înainte de înlocuire, puneți protecția acului înapoi pe ac pentru a preveni deteriorarea acului în timpul procesului de înlocuire.
2. Îndepărtați cu atenție firele de plumb de pe cartușul original.
3. Slăbiți cele două șuruburi de pe port-doză care fixează cartușul și apoi scoateți cartușul original.
4. Montați noul cartuș pe port-doză și strângeți-l ușor. Nu strângeți complet șuruburile în acest moment.
5. Conectați firele de plumb la bornele noului cartuș. Codurile de culoare ale firelor de plumb sunt următoarele:

6. Reglați poziția cartușului pentru a vă asigura că este aliniat cu precizie pe port-doză, astfel încât acul să urmărească perfect canelurile în paralel.
   Pentru a realiza acest lucru, așezați protractorul de aliniere a cartușului de hârtie inclus peste axul platanului, ridicați cu atenție brațul de redare și așezați vârful acului pe punctele marcate cu 130 mm și, respectiv, 250 mm. Reglați fin poziția cartușului pe port-doză până când cartușul este perfect paralel cu liniile de referință în ambele puncte.
7. Strângeți complet șuruburile odată ce alinierea perfectă este atinsă.

Reglarea azimutului

Acul trebuie să fie perpendicular pe canelura discului pentru a urmări corect modulațiile peretelui canelurii. În cazuri rare, dacă instalarea din fabrică nu este perfectă, puteți face următoarea ajustare:

1. Utilizați o cheie Allen pentru a slăbi șurubul situat la capătul rulmentului al brațului de redare suficient pentru a slăbi tubul brațului. Notă: Nu scoateți complet șurubul.
2. Rotiți ușor brațul de redare până când acul este perpendicular pe suprafața discului.
   Notă: Asigurați-vă că vârful acului nu atinge discul atunci când se face reglarea sau va provoca daune acului și suspensiei cantileverului.
3. Strângeți șurubul când reglarea este terminată.


Înlocuirea acului

Scoaterea acului

1. Trageți ușor în jos marginea frontală a acului.

2. Trageți acul înainte.

3. Scoateți și îndepărtați.


Instalarea acului

1. Poziționați acul cu vârful orientat în jos.

2. Aliniați partea din spate a acului cu cartușul.

3. Introduceți acul cu capătul frontal într-un unghi descendent și ridicați ușor partea din față a acului în sus până când se fixează în poziție.


Întreținerea platanului

1. Nu atingeți vârful acului cu degetele. Evitați să loviți acul de covorașul platanului sau de marginea unui disc.
2. Curățați frecvent acul cu o perie moale, cu o mișcare numai din spate spre față.
3. Curățați discurile pentru a scăpa de praf sau grăsime cu o perie de curățare a discurilor și o soluție de curățare a discurilor.
4. Curățați capacul platanului și carcasa platanului cu o cârpă din microfibră ușor umezită.

Notă: Nu utilizați produse de curățare care conțin alcool, benzen sau orice alte substanțe chimice dure, care ar putea deteriora vopseaua și finisajul platanului.

** Crosley oferă o linie de produse de diferite accesorii de curățare. Vă rugăm să întrebați distribuitorul sau să consultați site-ul nostru web www.crosleyradio.com pentru mai multe informații despre produsele de curățare.

Depanare

Nu există alimentare

• Adaptorul de alimentare nu este conectat corect.
• Nu există curent la priză.

Alimentarea este pornită, dar platanul nu se rotește

• Cureaua de antrenare a platanului nu este instalată sau a alunecat.

Platanul se rotește, dar nu există sunet sau sunetul nu este suficient de tare

• Protecția acului este încă pornită.
• Brațul de redare este ridicat de manetă.

Discul sună prea repede sau prea încet.

• Viteza greșită selectată pentru disc.

Zumzet puternic la intrarea phono

• Cablul nu este împământat corect.

Întrebări, probleme, piese lipsă?
Înainte de a vă întoarce la magazin, sunați la Serviciul Clienți
8 a.m. – 6 p.m., EST, luni – vineri
1-888-CROSLEY
www.crosleyradio.com
