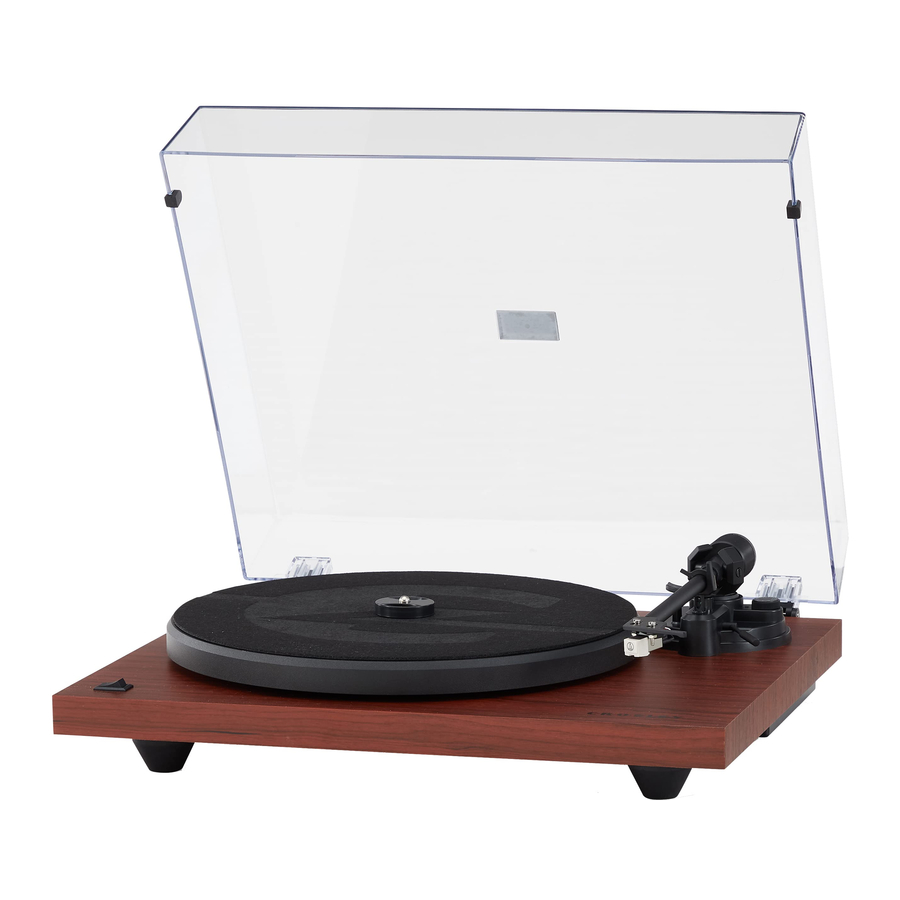

Crosley C6B - plaadimängija kõlaritega, kasutusjuhend

Olulised ohutusjuhised

Enne toote kasutamist lugege see kasutusjuhend täielikult läbi ja mõistke seda. Hoidke need juhised edaspidiseks kasutamiseks alles.

1. Ärge kasutage seda toodet vee lähedal.
2. Seda toodet tohib kasutada ainult märgistussildil või selles kasutusjuhendis näidatud toiteallikaga.
3. Ärge rikkuge polariseeritud pistiku ohutuseesmärki. Polariseeritud pistikul on kaks laba, millest üks on teisest laiem. See pistik sobib pistikupessa ainult ühel viisil. Kui te ei saa pistikut täielikult pistikupessa sisestada, proovige pistikut ümber pöörata. Kui pistik ikka ei sobi, võtke ühendust oma elektrikuga.
4. Kaitske toitejuhet, et sellele ei astutaks ega pigistataks, eriti pistikute, pistikupesade ja tootest väljumise kohas.
5. Ärge koormake üle seinakontakte, pikendusjuhtmeid ega integreeritud pistikupesasid, kuna see võib põhjustada tulekahju või elektrilöögi ohtu.
6. Ärge kunagi lükake mingeid esemeid läbi avade sellesse tootesse, kuna need võivad puudutada ohtlikke pinge punkte või lühistada osi, mis võivad põhjustada tulekahju või elektrilöögi. Ärge kunagi valage tootele mingit vedelikku.
7. Ärge proovige seda toodet ise hooldada, kuna katete avamine või eemaldamine võib teid kokku puutuda ohtliku pinge või muude ohtudega. Andke kõik hooldustööd kvalifitseeritud hoolduspersonalile.
8. Muudatused või modifikatsioonid, mida vastavuse eest vastutav osapool pole selgesõnaliselt heaks kiitnud, võivad tühistada kasutaja õiguse seadet kasutada.
9. Ärge kasutage tarvikuid, mida toote tootja ei soovita, kuna need võivad põhjustada ohte.
10. Toodet ja käru kombinatsiooni tuleks liigutada ettevaatlikult. Kiired peatused, liigne jõud ja ebatasased pinnad võivad põhjustada toote ja käru kombinatsiooni ümbermineku.
11. Kapi pilud ja avad on ette nähtud ventilatsiooniks ning tagavad toote usaldusväärse töö ja kaitsevad seda ülekuumenemise eest. Ärge blokeerige ega katke neid avasid.
12. Ühendage toode lahti äikesetormi ajal või kui seda pikemat aega ei kasutata.

Pakendis olevad esemed

Enne pakkematerjalide äraviskamist kontrollige hoolikalt ja veenduge, et leiate järgmised esemed, mis on selle pakendiga kaasas:

• Plaadimängija
• Plaadimängija kaas
• Plaadimängija libisemismatt
• Plaadimängija taldrik
• Tonaarmi vastukaal
• Kasseti joondamise protraktor
• Toiteadapter
• 45 RPM adapter
• RCA kaabel

Kui pakist puudub mõni lisaseade, võtke ühendust Crosley klienditeenindusega. Hoidke vahetuse või tagastamise eesmärgil alles originaalpakendi materjalid.

Spetsifikatsioonid

Crosley C6B

Nõel: Crosley NP-5

Märkus:

• Disaini ja spetsifikatsioone võidakse ette teatamata muuta.

Toote kirjeldus

1. Hing
2. Veoratas
3. Veorihm
4. Plaadimängija spindel
5. Plaadimängija rumm
6. Plaadimängija taldrik
7. Tonaarmi tõstuk
8. Tonaarmi vastukaal
9. Allasurve skaala ketas
10. Libisemisvastase reguleerimise ketas
11. Signaalikäepide (Cue Lever)
12. Allhoidmisklamber (Hold Down Clip)
13. Tonaarmi tugi
14. Tonaarm
15. Peakelk
16. Kiiruse valija
17. Maandusühendus
18. RCA pesad
19. Automaatse peatamise lüliti
20. Telefon/liin lüliti (Phone/Line Switch)
21. Toitepesa
22. Bluetooth indikaator
23. Toitelüliti (Power Switch)

Esialgne seadistamine

Oluline seadistamine

1. Asetage seade tasasele ja tasandilisele pinnale. Valitud asukoht peaks olema stabiilne ja vibratsioonivaba.
2. Paigaldage plaadimängija kaas hingedele.
3. Eemaldage tonaarmi hoidev teip.
4. Paigaldage plaadimängija taldrik ja veorihm vastavalt
5. Asetage libisemismatt plaadimängija taldriku peale.
6. Libistage tonaarmi vastukaal tonaarmile ja keerake seda kergelt tonaarmi tagavõllile.
7. Reguleerige vastukaalu, et seada õige nõela rõhk.
8. Ühendage alalisvooluadapter seadme toitepesaga.

Märkus: Ärge ühendage alalisvooluadapterit pistikupessa enne, kui kõik koostetööd on lõpetatud. Enne toite sisselülitamist veenduge veel kord, et kõik ühenduse seaded on õiged. Ühendamisel või lahtiühendamisel lülitage alati toide välja.

Tonaarmi vastukaalu reguleerimine nõela rõhu jaoks

1. Eemaldage kasseti küljest nõela kaitse ja vältige reguleerimise ajal nõela otsa puudutamist.
2. Tõstke tonaarm selle toelt üles ja hoidke seda õrnalt. Tonaarm on sel hetkel tasakaalust väljas.
3. Pöörake vastukaalu ettevaatlikult plaadimängija esiosa suunas, kuni tonaarm on horisontaalselt tasakaalus ja hõljub vabalt otse taldriku kohal, ilma et nõel puudutaks taldriku pinda.
4. Viige tonaarm tagasi tonaarmi toele.
5. Hoides vastukaalu stabiilselt ilma igasuguse pöörlemiseta, pöörake ettevaatlikult ainult allasurve skaala ketast, kuni skaalal olev "0" on joondatud tonaarmi ülaosas oleva keskjoontega.
6. Pöörake vastukaalu, sealhulgas allasurve skaala ketast vastupäeva (nagu näha plaadimängija eest), et reguleerida rõhku nõela tootja soovituste järgi.

Märkus:

• Iga märk skaalal tähistab 0.05g (grammi).
• Tehases paigaldatud kasseti soovitatav rõhk on 3.5g.
• Üks täispööre vastukaaluga annab rõhu 2.0g. Nõela rõhu saavutamiseks, mis on suurem kui 2.0 g, jätkake vastukaalu ettepoole pööramist.

Plaadimängija taldriku ja rihma seadistamine

1. Pange veorihm ümber plaadimängija rummu ja seejärel kasutage kaasasolevat veorihma koostetööriista, et aidata rihma tõmmata, et see sobiks ümber mootori rihmaratta pesa.
2. Asetage plaadimängija taldrik läbi plaadimängija spindli.

Stereosüsteemi ühendus

RCA pesad

• Selle seadme RCA pesad on ühised nii Phono väljundpesade kui ka Line väljundpesadena. Need määratakse Phono/Line lülitiga (Phono/Line Switch).
• Liiniväljundina kasutamisel väljastavad pesad analoogseid liinitaseme signaale ja neid saab otse ühendada aktiivsete kõlarite paari või stereosüsteemi sobiva sisendiga. Phono väljundina kasutamisel tuleks need ühendada phono eelvõimendi või stereosüsteemi phono sisendiga.
• Punane pistik ühendub parema kanaliga ja valge pistik ühendub vasaku kanaliga.

Märkus:

• Kui Phono/Line lüliti (Phono/Line switch) on seatud asendisse LINE, kuid RCA pesad on ühendatud stereosüsteemi phono sisendiga, võib heli sisendi ülekoormuse tõttu moonutatud olla ja see võib teie stereosüsteemi kahjustada.
• Kui Phono/Line lüliti (Phono/Line switch) on seatud asendisse PHONO, kuid RCA pesa on ühendatud stereosüsteemi liinisisendiga, on helitugevus signaali eelvõimenduse puudumise tõttu väga madal.
• RCA pesa ei ole mõeldud otse passiivsete/toiteta kõlaritega ühendamiseks ja kui see nii on, on helitugevus väga madal.

Plaadimängija kasutamine

1. Vajutage toitelülitit (Power Switch), et toide sisse lülitada. Plaadimängija alustab automaatselt välise Bluetooth kõlari otsimist.
   Märkus: Veenduge, et 30 jala raadiuses ei oleks ühtegi Bluetooth kõlarit, mis töötaks sidumisrežiimis, et vältida juhuslikku Bluetooth ühenduse loomist.
   1. Kui Bluetooth kõlar on edukalt seotud, on Bluetooth indikaator pidevalt sinine.
      Märkus: Kui 2 minuti jooksul ei ole plaadimängijaga ühtegi Bluetooth kõlarit seotud, deaktiveerib plaadimängija Bluetooth otsingufunktsiooni. Kui otsustate hiljem, pärast 2-minutilist perioodi, plaadimängija Bluetooth kõlariga ühendada, peate plaadimängija VÄLJA lülitama ja alustama uuesti ülaltoodud 1. sammust.
2. Seadke kiiruse lüliti (Speed Switch) vastavalt.
3. Asetage plaat plaadimängijale. Vajadusel kasutage 45 RPM adapterit.
4. Eemaldage nõela kaitse nõela komplektilt.
   Märkus: Nõela kahjustamise vältimiseks veenduge, et kaasasolev nõelakaitse on paigas alati, kui plaadimängijat liigutatakse või puhastatakse.
5. Vabastage tonaarmi allhoidmisklamber (Hold Down Clip).
   Märkus: kui plaadimängija ei ole kasutusel, pidage meeles, et lukustage allhoidmisklamber (Hold Down Clip) tagasi.
6. Kasutage signaalikäepidet (Cue Lever), et tonaarm üles tõsta.
7. Liigutage tonaarm õrnalt plaadi kohale, kus soovite esitust alustada. Seadke signaalikäepide (Cue Lever) tagasi alla asendisse, tonaarm laskub aeglaselt plaadile ja alustab taasesitust.
8. Kui plaadi esitamine on lõppenud, kasutage tonaarmi tõstmiseks uuesti signaalikäepidet (Cue Lever) ja seejärel viige see tagasi tonaarmi toele. Vabastage käepide, et tonaarm saaks tagasi oma toele istuda. Taasesituse peatamiseks korrake samu samme.
9. Lukustage tonaarmi kinnitamiseks allhoidmisklamber (Hold Down Clip).

Libisemisvastane reguleerimine

• Tonaarmile saab rakendada väikest väljapoole suunatud "libisemisvastast" jõudu, et kompenseerida "libisemisjõudu", mis tõmbab tonaarmi plaadi keskosa suunas.
• Parima jõudluse saavutamiseks tavapärase plaadimängija kasutamise ajal on soovitatav seada libisemisvastase juhtnupu väärtuseks sama väärtus, mis on näidatud allasurve skaala kettal.

Plaadi automaatne seiskamine

Kui Automaatse seiskamise lüliti (Auto-stop Switch) on seatud asendisse ON, peatub taldriku pöörlemine automaatselt, kui plaat mängib lõpuni. Mõnel harval juhul, kui plaadimängija lõpetab esitamise enne plaadi lõppu, seadke lüliti asendisse OFF, plaadimängija peaks sellest probleemist üle saama.

Kasseti vahetus

1. Enne vahetamist pange nõela kaitse tagasi nõelale, et vältida nõela kahjustamist vahetusprotsessi ajal.
2. Eemaldage ettevaatlikult juhtmed originaalkassetilt.
3. Lõdvendage peakelgul olevaid kahte kruvi, mis kinnitavad kassetti, ja eemaldage seejärel originaalkassett.
4. Paigaldage uus kassett peakelgule ja pingutage seda kergelt. Ärge pingutage kruvisid sel hetkel täielikult.
5. Ühendage juhtmed uue kasseti klemmidega. Juhtmete värvikoodid on järgmised:

6. Reguleerige kasseti asendit, et veenduda, et see on peakelgul täpselt joondatud, nii et nõel jälgib sooni täiesti paralleelselt.
   Selle saavutamiseks asetage kaasasolev paberist kasseti joondamise protraktor üle plaadimängija spindli, tõstke tonaarm ettevaatlikult üles ja asetage nõela ots vastavalt punktidele 130 mm ja 250 mm. Peenhäälestage kasseti asendit peakelgul, kuni kassett on mõlemas punktis täiesti paralleelne võrdlusjoontega.
7. Pingutage kruvid täielikult, kui täiuslik joondamine on saavutatud.

Asimuudi reguleerimine

Nõel peab olema plaadi soonega risti, et jälgida soone seina modulatsioone õigesti. Harvadel juhtudel, kui tehase paigaldus ei ole täiuslik, saate teha järgmise reguleerimise:

1. Kasutage kuuskantvõtit, et lõdvendada kruvi, mis asub tonaarmi laagri otsas, piisavalt, et tonaarmi toru lõdvendada. Märkus: Ärge eemaldage kruvi täielikult.
2. Pöörake tonaarmi õrnalt, kuni nõel on plaadi pinnaga risti.
   Märkus: Veenduge, et nõela ots ei puudutaks reguleerimise ajal plaati, vastasel juhul kahjustab see nõela ja konsooli vedrustust.
3. Pingutage kruvi, kui reguleerimine on lõpetatud.


Nõela vahetus

Nõela eemaldamine

1. Tõmmake õrnalt alla nõela esiserva.

2. Tõmmake nõel ettepoole.

3. Tõmmake välja ja eemaldage.


Nõela paigaldamine

1. Asetage nõel otsaga allapoole.

2. Joondage nõela tagumine osa kassetiga.

3. Sisestage nõel esiotsaga allapoole suunatud nurga all ja tõstke õrnalt nõela esiosa ülespoole, kuni see oma kohale klõpsatab.


Plaadimängija hooldus

1. Ärge puudutage sõrmedega nõela otsa. Vältige nõela põrutamist vastu plaadimängija matti või plaadi serva.
2. Puhastage nõela sageli pehme harjaga ainult eest-taha liigutusega.
3. Puhastage plaate tolmu või rasva eemaldamiseks plaadipuhastusharja ja plaadipuhastuslahusega.
4. Puhastage plaadimängija kaant ja plaadimängija korpust kergelt niisutatud mikrokiudlapiga.

Märkus: Ärge kasutage puhastusvahendeid, mis sisaldavad alkoholi, benseeni või muid tugevatoimelisi kemikaale, mis võivad kahjustada plaadimängija värvi ja viimistlust.

** Crosley pakub erinevaid puhastustarvikuid. Palun küsige oma jaemüüjalt või vaadake meie veebisaiti www.crosleyradio.com rohkem teavet puhastustoodete kohta.

Veaotsing

Puudub toide

• Toiteadapter pole õigesti ühendatud.
• Pistikupesas puudub toide.

Toide on sees, kuid taldrik ei pöörle

• Plaadimängija veorihm pole paigaldatud või on maha libisenud.

Plaadimängija pöörleb, kuid heli ei ole või heli ei ole piisavalt vali

• Nõela kaitse on ikka peal.
• Tonaarm on käepidemega üles tõstetud.

Plaat kõlab liiga kiiresti või liiga aeglaselt.

• Plaadi jaoks on valitud vale kiirus.

Tugev müra phono sisendil

• Kaabel pole õigesti maandatud.

Küsimused, probleemid, puuduvad osad?
Enne poodi tagasi pöördumist helistage klienditeenindusse
8 a.m. – 6 p.m., EST, esmaspäev – reede
1-888-CROSLEY
www.crosleyradio.com
