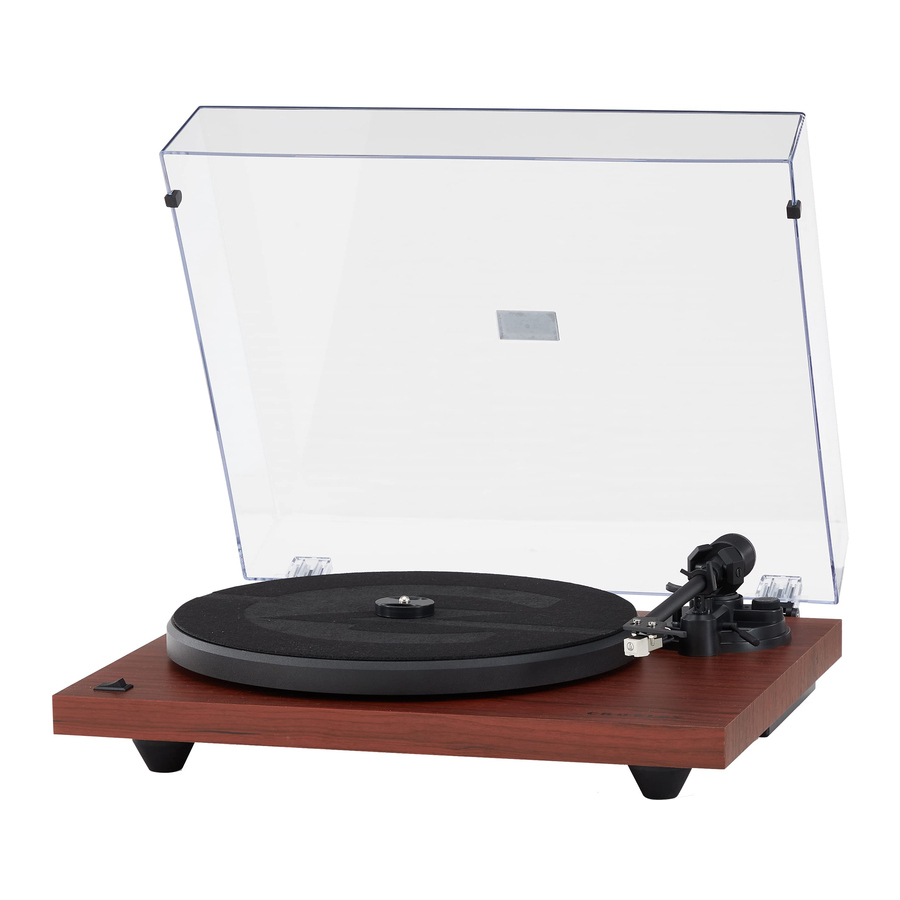

Crosley C6B - Instrukcja obsługi gramofonu z głośnikami

Ważne instrukcje dotyczące bezpieczeństwa

Przeczytaj i zrozum całą niniejszą instrukcję przed użyciem tego produktu. Zachowaj te instrukcje na przyszłość.

1. Nie używaj tego produktu w pobliżu wody.
2. Ten produkt powinien być zasilany wyłącznie z rodzaju źródła zasilania wskazanego na etykiecie znamionowej lub w niniejszej instrukcji obsługi.
3. Nie lekceważ funkcji bezpieczeństwa wtyczki spolaryzowanej. Wtyczka spolaryzowana ma dwa bolce, z których jeden jest szerszy od drugiego. Ta wtyczka pasuje do gniazdka tylko w jeden sposób. Jeśli nie możesz włożyć wtyczki do gniazdka, spróbuj ją obrócić. Jeśli wtyczka nadal nie pasuje, skontaktuj się z elektrykiem.
4. Chroń przewód zasilający przed nadepnięciem lub przyciśnięciem, szczególnie w okolicach wtyczek, gniazdek i miejsca, w którym wychodzi z produktu.
5. Nie przeciążaj gniazdek ściennych, przedłużaczy ani zintegrowanych gniazdek, ponieważ może to spowodować ryzyko pożaru lub porażenia prądem.
6. Nigdy nie wkładaj żadnych przedmiotów do tego produktu przez otwory, ponieważ mogą one dotknąć niebezpiecznych punktów napięcia lub spowodować zwarcie części, co może spowodować pożar lub porażenie prądem. Nigdy nie wylewaj żadnych płynów na produkt.
7. Nie próbuj samodzielnie serwisować tego produktu, ponieważ otwarcie lub zdjęcie obudowy może narazić Cię na niebezpieczne napięcie lub inne zagrożenia. Wszelkie czynności serwisowe należy powierzać wykwalifikowanemu personelowi serwisowemu.
8. Zmiany lub modyfikacje tego urządzenia, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do obsługi sprzętu.
9. Nie używaj akcesoriów, które nie są zalecane przez producenta produktu, ponieważ mogą one spowodować zagrożenia.
10. Produkt i wózek powinny być przenoszone z zachowaniem ostrożności. Nagłe zatrzymania, nadmierna siła i nierówne powierzchnie mogą spowodować przewrócenie się produktu i wózka.
11. Szczeliny i otwory w obudowie służą do wentylacji i zapewnienia niezawodnego działania produktu oraz ochrony przed przegrzaniem. Nie blokuj ani nie zakrywaj tych otworów.
12. Odłącz produkt podczas burzy z piorunami lub gdy nie jest używany przez dłuższy czas.

Elementy w tym opakowaniu

Przed wyrzuceniem jakichkolwiek materiałów opakowaniowych, dokładnie sprawdź i upewnij się, że znalazłeś następujące elementy, które są dołączone do tego opakowania:

• Gramofon
• Pokrywa gramofonu
• Mata poślizgowa gramofonu
• Talerz gramofonu
• Przeciwwaga ramienia
• Kątomierz do ustawiania wkładki
• Zasilacz
• Adapter 45 RPM
• Kabel RCA

Skontaktuj się z działem obsługi klienta Crosley, jeśli brakuje jakiegokolwiek akcesorium w opakowaniu. Zachowaj oryginalne materiały opakowaniowe na potrzeby wymiany lub zwrotu.

Specyfikacje

Crosley C6B

Igła: Crosley NP-5

Uwaga:

• Konstrukcja i specyfikacje mogą ulec zmianie bez powiadomienia.

Opis produktu

1. Zawias
2. Koło pasowe napędu
3. Pasek napędowy
4. Oś talerza gramofonu
5. Piasta talerza gramofonu
6. Talerz gramofonu
7. Podnośnik ramienia
8. Przeciwwaga ramienia
9. Pokrętło skali nacisku
10. Pokrętło regulacji anti-skatingu
11. Dźwignia podnoszenia
12. Zacisk mocujący
13. Podpórka ramienia
14. Ramię
15. Główka
16. Selektor prędkości
17. Złącze uziemienia
18. Gniazda RCA
19. Przełącznik Auto-stop
20. Przełącznik Phone/Line
21. Gniazdo zasilania
22. Wskaźnik Bluetooth
23. Włącznik zasilania

Początkowa konfiguracja

Podstawowa konfiguracja

1. Umieść urządzenie na płaskiej i równej powierzchni. Wybrane miejsce powinno być stabilne i wolne od wibracji.
2. Zainstaluj pokrywę gramofonu na zawiasach.
3. Zdejmij opaskę mocującą ramię.
4. Zainstaluj talerz gramofonu i pasek napędowy odpowiednio.
5. Umieść matę poślizgową na górze talerza gramofonu.
6. Wsuń przeciwwagę ramienia na ramię i lekko ją przekręć na tylny wałek ramienia.
7. Wyreguluj przeciwwagę, aby ustawić odpowiedni nacisk igły.
8. Podłącz zasilacz DC do gniazda zasilania (Power Jack) urządzenia.

Uwaga: Nie podłączaj zasilacza DC do gniazdka, zanim całe złożenie nie zostanie zakończone. Przed włączeniem zasilania upewnij się ponownie, że wszystkie ustawienia połączeń są prawidłowe. Zawsze wyłączaj zasilanie podczas podłączania lub odłączania.

Regulacja przeciwwagi ramienia dla nacisku igły

1. Zdejmij osłonę igły z wkładki i unikaj dotykania końcówki igły podczas regulacji.
2. Podnieś ramię z podpórki i delikatnie je przytrzymaj. Ramię jest w tym momencie niezrównoważone.
3. Ostrożnie obracaj przeciwwagę w kierunku przodu gramofonu, aż ramię zostanie poziomo zrównoważone i będzie swobodnie unosić się tuż nad talerzem, bez dotykania powierzchni talerza przez igłę.
4. Zwróć ramię na podpórkę ramienia.
5. Przytrzymując przeciwwagę nieruchomo bez obracania, ostrożnie obracaj tylko pokrętłem skali nacisku, aż "0" na skali zrówna się z linią środkową zaznaczoną wzdłuż górnej części ramienia.
6. Obróć przeciwwagę wraz z pokrętłem skali nacisku w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od przodu gramofonu), aby dostosować nacisk do zaleceń producenta igły.

Uwaga:

• Każda kreska na skali reprezentuje 0.05g (gram).
• Zalecany nacisk dla fabrycznie zainstalowanej wkładki wynosi 3.5g.
• Jeden pełny obrót przeciwwagi zapewni nacisk 2.0g. Aby osiągnąć nacisk igły większy niż 2.0 g, kontynuuj obracanie przeciwwagi do przodu.

Konfiguracja talerza gramofonu i paska

1. Załóż pasek napędowy wokół piasty talerza gramofonu, a następnie użyj dostarczonego narzędzia do montażu paska napędowego, aby pomóc w naciągnięciu paska wokół szczeliny koła pasowego silnika.
2. Umieść talerz gramofonu przez oś talerza gramofonu.

Podłączenie do systemu stereo

Gniazda RCA

• Gniazda RCA tego urządzenia są współdzielone jako gniazda wyjściowe Phono i gniazda wyjściowe Line. Są one określane przez przełącznik Phono/Line.
• Gdy są używane jako wyjście liniowe, gniazda wyprowadzają analogowe sygnały o poziomie liniowym i mogą być podłączone bezpośrednio do pary aktywnych głośników lub odpowiedniego wejścia systemu stereo. Gdy są używane jako wyjście Phono, powinny być podłączone do przedwzmacniacza gramofonowego lub wejścia gramofonowego systemu stereo.
• Czerwona wtyczka łączy się z prawym kanałem, a biała wtyczka łączy się z lewym kanałem.

Uwaga:

• Jeśli przełącznik Phono/Line jest ustawiony w pozycji LINE, ale gniazda RCA są podłączone do wejścia gramofonowego systemu stereo, dźwięk może być zniekształcony z powodu przeciążenia wejścia i może uszkodzić system stereo.
• Jeśli przełącznik Phono/Line jest ustawiony w pozycji PHONO, ale gniazdo RCA jest podłączone do wejścia liniowego systemu stereo, głośność będzie bardzo niska z powodu braku wstępnego wzmocnienia sygnału.
• Gniazdo RCA nie jest przeznaczone do bezpośredniego podłączenia do pasywnych/niezasilanych głośników, a jeśli tak się stanie, głośność będzie bardzo niska.

Obsługa gramofonu

1. Naciśnij włącznik zasilania (Power Switch), aby włączyć zasilanie. Gramofon automatycznie rozpocznie wyszukiwanie zewnętrznego głośnika Bluetooth.
   Uwaga: Upewnij się, że w promieniu 30 stóp nie ma głośnika Bluetooth działającego w trybie parowania, aby zapobiec przypadkowemu nawiązaniu połączenia Bluetooth.
   1. Po pomyślnym sparowaniu głośnika Bluetooth, wskaźnik Bluetooth będzie świecił ciągłym niebieskim światłem.
      Uwaga: Jeśli w ciągu 2 minut nie zostanie sparowany żaden głośnik Bluetooth z gramofonem, gramofon wyłączy funkcję wyszukiwania Bluetooth. Jeśli zdecydujesz się podłączyć gramofon do głośnika Bluetooth później, po upływie 2 minut, będziesz musiał wyłączyć gramofon i rozpocząć od nowa od kroku 1 powyżej.
2. Ustaw przełącznik prędkości (Speed Switch) odpowiednio.
3. Umieść płytę na gramofonie. W razie potrzeby użyj adaptera 45 RPM.
4. Zdejmij osłonę igły z zespołu igły.
   Uwaga: Aby uniknąć uszkodzenia igły, upewnij się, że dołączona osłona igły jest na swoim miejscu, gdy gramofon jest przenoszony lub czyszczony.
5. Zwolnij zacisk mocujący ramię (Hold Down Clip).
   Uwaga: gdy gramofon nie jest używany, pamiętaj o ponownym zablokowaniu zacisku mocującego.
6. Użyj dźwigni podnoszenia (Cue Lever), aby podnieść ramię.
7. Delikatnie przesuń ramię nad płytę w miejsce, w którym ma się rozpocząć odtwarzanie. Ustaw dźwignię podnoszenia z powrotem w pozycji dolnej, ramię powoli opadnie na płytę i rozpocznie odtwarzanie.
8. Po zakończeniu odtwarzania płyty, ponownie użyj dźwigni podnoszenia, aby podnieść ramię, a następnie zwróć je na podpórkę ramienia (Tonearm Rest). Zwolnij dźwignię, aby ramię wróciło na podpórkę. Aby wstrzymać odtwarzanie, powtórz te same kroki.
9. Zablokuj zacisk mocujący, aby zabezpieczyć ramię.

Regulacja anti-skatingu

• Niewielka siła "anti-skatingu" skierowana na zewnątrz może być przyłożona do ramienia, aby skompensować siłę "skatingu", która ciągnie ramię w kierunku środka płyty.
• Aby uzyskać najlepszą wydajność podczas normalnego użytkowania gramofonu, zaleca się ustawienie pokrętła regulacji anti-skatingu na tę samą wartość, co wskazana na pokrętle skali nacisku.

Automatyczne zatrzymywanie talerza

Jeśli przełącznik Auto-stop jest ustawiony w pozycji ON (włączone), talerz przestanie się automatycznie obracać, gdy płyta dojdzie do końca. W rzadkich przypadkach, jeśli gramofon przestanie odtwarzać przed końcem płyty, ustaw przełącznik w pozycji OFF (wyłączone), gramofon powinien rozwiązać ten problem.

Wymiana wkładki

1. Przed wymianą załóż osłonę igły z powrotem na igłę, aby zapobiec uszkodzeniu igły podczas procesu wymiany.
2. Ostrożnie odłącz przewody od oryginalnej wkładki.
3. Poluzuj dwie śruby na główce, które mocują wkładkę, a następnie wyjmij oryginalną wkładkę.
4. Zamontuj nową wkładkę na główce i lekko ją dokręć. Nie dokręcaj całkowicie śrub w tym momencie.
5. Podłącz przewody do zacisków nowej wkładki. Kody kolorów przewodów są następujące:

6. Wyreguluj położenie wkładki, aby upewnić się, że jest dokładnie ustawiona na główce, tak aby igła idealnie równolegle śledziła rowki.
   Aby to osiągnąć, umieść dołączony papierowy kątomierz do ustawiania wkładki na osi talerza gramofonu, ostrożnie podnieś ramię i umieść końcówkę igły odpowiednio na punktach oznaczonych 130 mm i 250 mm. Dostosuj położenie wkładki na główce, aż wkładka będzie idealnie równoległa do linii odniesienia w obu punktach.
7. Dokręć całkowicie śruby po osiągnięciu idealnego ustawienia.

Regulacja azymutu

Igła musi być prostopadła do rowka płyty, aby prawidłowo śledzić modulacje ścianek rowka. W rzadkich przypadkach, jeśli instalacja fabryczna nie jest idealna, możesz dokonać poniższej regulacji:

1. Użyj klucza imbusowego, aby poluzować śrubę znajdującą się na końcu łożyska ramienia na tyle, aby poluzować rurkę ramienia. Uwaga: Nie wykręcaj śruby całkowicie.
2. Delikatnie obracaj ramię, aż igła będzie prostopadła do powierzchni płyty.
   Uwaga: Upewnij się, że końcówka igły nie dotyka płyty podczas regulacji, ponieważ spowoduje to uszkodzenie igły i zawieszenia wspornika.
3. Dokręć śrubę po zakończeniu regulacji.


Wymiana igły

Wyjmowanie igły

1. Delikatnie pociągnij w dół przednią krawędź igły.

2. Pociągnij igłę do przodu.

3. Wyciągnij i wyjmij.


Instalowanie igły

1. Ustaw igłę końcówką skierowaną w dół.

2. Wyrównaj tył igły z wkładką.

3. Włóż igłę przednią końcówką pod kątem w dół i delikatnie podnieś przód igły do góry, aż zatrzaśnie się na swoim miejscu.


Konserwacja gramofonu

1. Nie dotykaj końcówki igły palcami. Unikaj uderzania igłą o matę gramofonu lub krawędź płyty.
2. Czyść igłę często miękką szczoteczką, wykonując ruchy tylko od tyłu do przodu.
3. Czyść płyty, aby usunąć kurz lub tłuszcz za pomocą szczotki do czyszczenia płyt i roztworu do czyszczenia płyt.
4. Czyść pokrywę gramofonu i obudowę gramofonu lekko zwilżoną ściereczką z mikrofibry.

Uwaga: Nie używaj środków czyszczących zawierających alkohol, benzen lub inne agresywne chemikalia, które mogą uszkodzić farbę i wykończenie gramofonu.

** Crosley oferuje linię produktów różnych akcesoriów do czyszczenia. Zapytaj sprzedawcę lub sprawdź naszą stronę internetową www.crosleyradio.com aby uzyskać więcej informacji na temat produktów do czyszczenia.

Rozwiązywanie problemów

Brak zasilania

• Zasilacz nie jest prawidłowo podłączony.
• Brak zasilania w gniazdku.

Zasilanie jest włączone, ale talerz się nie obraca

• Pasek napędowy gramofonu nie jest zainstalowany lub zsunął się.

Gramofon się obraca, ale nie ma dźwięku lub dźwięk nie jest wystarczająco głośny

• Osłona igły jest nadal założona.
• Ramię jest podniesione dźwignią.

Płyta brzmi zbyt szybko lub zbyt wolno.

• Wybrano nieprawidłową prędkość dla płyty.

Silny szum na wejściu gramofonowym

• Kabel nie jest prawidłowo uziemiony.

Pytania, problemy, brakujące części?
Przed zwrotem do sklepu, zadzwoń do działu obsługi klienta (Customer Service)
8 a.m. – 6 p.m., EST, Monday – Friday
1-888-CROSLEY
www.crosleyradio.com
