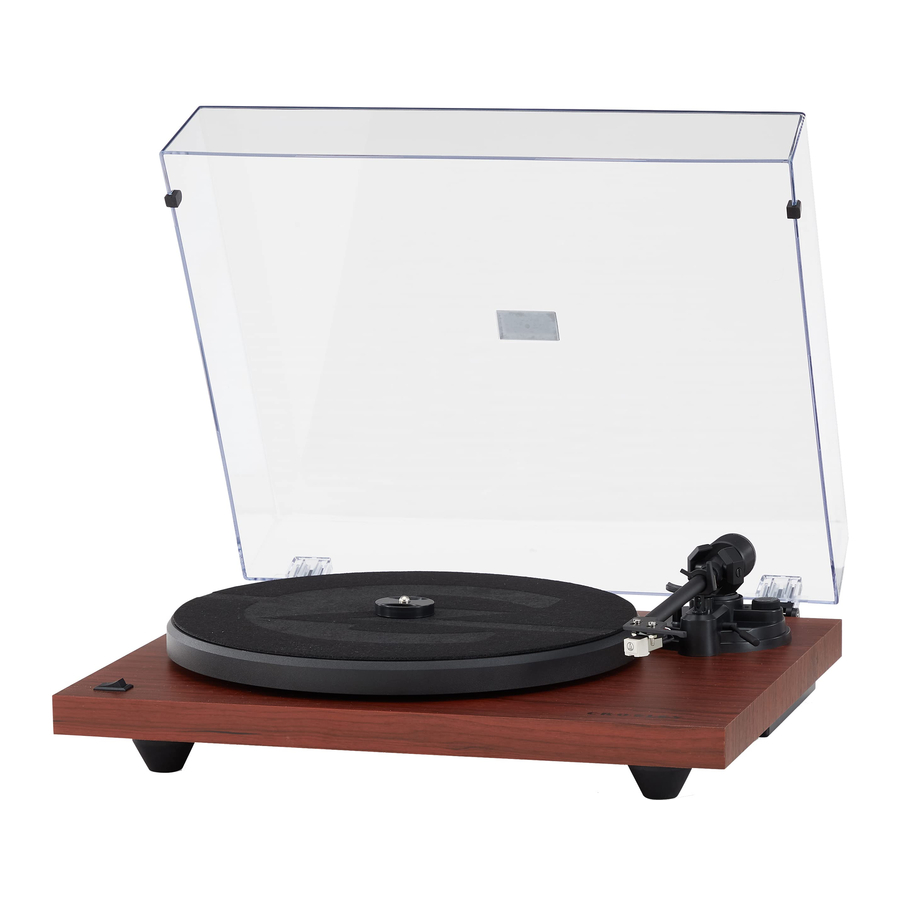

Crosley C6B - Návod na použitie gramofónu s reproduktormi

Dôležité bezpečnostné pokyny

Pred použitím tohto produktu si prečítajte a pochopte celý tento návod. Uschovajte si tieto pokyny pre budúce použitie.

1. Nepoužívajte tento produkt v blízkosti vody.
2. Tento produkt by mal byť napájaný iba typom zdroja energie, ktorý je uvedený na štítku alebo v tomto návode na použitie.
3. Nepoužívajte polarizovanú zástrčku na iný účel ako bezpečnostný. Polarizovaná zástrčka má dve lamely, pričom jedna lamela je širšia ako druhá. Táto zástrčka sa do elektrickej zásuvky zmestí iba jedným spôsobom. Ak nemôžete zástrčku úplne zasunúť do zásuvky, skúste ju otočiť. Ak sa zástrčku stále nepodarí zasunúť, kontaktujte svojho elektrikára.
4. Chráňte napájací kábel pred tým, aby sa po ňom chodilo alebo aby bol pricviknutý, najmä pri zástrčkách, zásuvkách a v mieste, kde vychádza z produktu.
5. Nepreťažujte nástenné zásuvky, predlžovacie káble alebo integrované zásuvky, pretože to môže viesť k riziku požiaru alebo úrazu elektrickým prúdom.
6. Nikdy nestrkajte žiadne predmety do tohto produktu cez otvory, pretože by sa mohli dotknúť nebezpečných napäťových bodov alebo skratovať časti, čo by mohlo viesť k požiaru alebo úrazu elektrickým prúdom. Nikdy nevylievajte na produkt žiadnu tekutinu.
7. Nepokúšajte sa tento produkt sami opravovať, pretože otvorenie alebo odstránenie krytov vás môže vystaviť nebezpečnému napätiu alebo iným rizikám. Všetky opravy zverte kvalifikovanému servisnému personálu.
8. Zmeny alebo úpravy tohto zariadenia, ktoré nie sú výslovne schválené stranou zodpovednou za dodržiavanie predpisov, môžu zrušiť oprávnenie používateľa prevádzkovať zariadenie.
9. Nepoužívajte príslušenstvo, ktoré neodporúča výrobca produktu, pretože môže spôsobiť nebezpečenstvo.
10. S kombináciou produktu a vozíka by sa malo pohybovať opatrne. Rýchle zastavenia, nadmerná sila a nerovné povrchy môžu spôsobiť prevrátenie kombinácie produktu a vozíka.
11. Štrbiny a otvory v skrinke sú určené na vetranie a na zabezpečenie spoľahlivej prevádzky produktu a na jeho ochranu pred prehriatím. Neblokujte ani nezakrývajte tieto otvory.
12. Počas búrky s bleskami alebo keď sa produkt dlhší čas nepoužíva, odpojte ho zo zásuvky.

Položky v tomto balení

Pred vyhodením akýchkoľvek obalových materiálov ich dôkladne skontrolujte a uistite sa, že ste našli nasledujúce položky, ktoré sa dodávajú s týmto balením:

• Gramofón
• Veko gramofónu
• Podložka pod tanier gramofónu
• Tanier gramofónu
• Závažie ramienka
• Šablóna na zarovnanie prenosky
• Napájací adaptér
• 45 RPM adaptér
• RCA kábel

Ak v balení chýba akékoľvek príslušenstvo, kontaktujte zákaznícky servis spoločnosti Crosley. Ponechajte si originálne obalové materiály na účely výmeny alebo vrátenia.

Špecifikácie

Crosley C6B

Ihla: Crosley NP-5

Poznámka:

• Dizajn a špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.

Popis produktu

1. Pánt
2. Hnacia kladka
3. Hnací remeň
4. Os taniera gramofónu
5. Náboj taniera gramofónu
6. Tanier gramofónu
7. Zdvih ramienka
8. Závažie ramienka
9. Číselník stupnice prítlaku
10. Číselník nastavenia anti-skate
11. Ovládacia páčka
12. Príchytka
13. Podpera ramienka
14. Ramienko
15. Hlava prenosky
16. Prepínač rýchlosti
17. Uzemňovací konektor
18. RCA konektory
19. Prepínač automatického zastavenia
20. Prepínač Phone/Line
21. Napájacia zásuvka
22. Bluetooth indikátor
23. Vypínač

Počiatočné nastavenie

Základné nastavenie

1. Umiestnite jednotku na rovný a vodorovný povrch. Vybrané miesto by malo byť stabilné a bez vibrácií.
2. Nainštalujte veko gramofónu na pánty.
3. Odstráňte sťahovaciu pásku, ktorá drží ramienko.
4. Nainštalujte tanier gramofónu a hnací remeň podľa pokynov.
5. Položte podložku pod tanier na tanier gramofónu.
6. Nasuňte závažie ramienka na ramienko a zľahka ho otočte na zadný hriadeľ ramienka.
7. Nastavte závažie tak, aby ste nastavili správny prítlak ihly.
8. Pripojte DC adaptér do napájacej zásuvky (Power Jack) jednotky.

Poznámka: Nepripájajte DC napájací adaptér do elektrickej zásuvky, kým nie je dokončená celá montáž. Pred zapnutím napájania sa znova uistite, že sú všetky nastavenia pripojenia správne. Pri pripájaní alebo odpájaní vždy vypnite napájanie.

Nastavenie závažia ramienka pre prítlak ihly

1. Odstráňte chránič ihly z prenosky a počas nastavovania sa nedotýkajte hrotu ihly.
2. Zdvihnite ramienko z podpery a jemne ho držte. Ramienko je v tomto bode nevyvážené.
3. Opatrne otáčajte závažím smerom k prednej časti gramofónu, kým ramienko nie je vodorovne vyvážené a voľne sa vznáša tesne nad tanierom bez toho, aby sa ihla dotýkala povrchu taniera.
4. Vráťte ramienko do podpery ramienka.
5. Pri držaní závažia bez otáčania opatrne otáčajte iba číselníkom stupnice prítlaku, kým sa "0" na stupnici nezarovná so stredovou čiarou označenou pozdĺž hornej časti ramienka.
6. Otáčajte závažím vrátane číselníka stupnice prítlaku proti smeru hodinových ručičiek (pri pohľade spredu gramofónu), aby ste nastavili prítlak podľa odporúčaní výrobcu ihly.

Poznámka:

• Každá značka na stupnici predstavuje 0.05g (gram).
• Odporúčaný prítlak pre továrensky nainštalovanú prenosku je 3.5g.
• Jedno úplné otočenie závažia poskytne prítlak 2.0g. Ak chcete dosiahnuť prítlak ihly, ktorý je väčší ako 2.0 g, pokračujte v otáčaní závažia dopredu.

Nastavenie taniera gramofónu a remeňa

1. Nasaďte hnací remeň okolo náboja taniera gramofónu a potom pomocou dodaného nástroja na montáž hnacieho remeňa pomôžte vytiahnuť remeň tak, aby zapadol okolo otvoru remenice motora.
2. Umiestnite tanier gramofónu cez os taniera gramofónu.

Pripojenie stereo systému

RCA konektory

• RCA konektory tejto jednotky sú zdieľané ako výstupné konektory Phono aj výstupné konektory Line. Určuje ich prepínač Phono/Line.
• Keď sa používajú ako linkový výstup, konektory vysielajú analógové signály na úrovni linky a môžu byť priamo pripojené k páru aktívnych reproduktorov alebo k príslušnému vstupu vášho stereo systému. Keď sa používajú ako výstup Phono, mali by byť pripojené k phono predzosilňovaču alebo k phono vstupu stereo systému.
• Červená zástrčka sa pripája k pravému kanálu a biela zástrčka sa pripája k ľavému kanálu.

Poznámka:

• Ak je prepínač Phono/Line nastavený do polohy LINE, ale RCA konektory sú pripojené k phono vstupu stereo systému, zvuk môže byť skreslený v dôsledku preťaženia vstupu a môže poškodiť váš stereo systém.
• Ak je prepínač Phono/Line nastavený do polohy PHONO, ale RCA konektor je pripojený k linkovému vstupu stereo systému, hlasitosť bude veľmi nízka v dôsledku chýbajúceho predzosilnenia signálu.
• RCA konektor nie je navrhnutý na priame pripojenie k pasívnym/nenapájaným reproduktorom, a ak sa tak stane, hlasitosť bude veľmi nízka.

Prevádzka gramofónu

1. Stlačením vypínača (Power Switch) zapnite napájanie. Gramofón automaticky začne vyhľadávať externý Bluetooth reproduktor.
   Poznámka: Uistite sa, že v okruhu 30 stôp nie je žiadny Bluetooth reproduktor pracujúci v režime párovania, aby sa predišlo náhodnému nadviazaniu Bluetooth pripojenia.
   1. Po úspešnom spárovaní Bluetooth reproduktora bude Bluetooth indikátor svietiť na modro.
      Poznámka: Ak sa s gramofónom nespáruje žiadny Bluetooth reproduktor do 2 minút, gramofón deaktivuje funkciu vyhľadávania Bluetooth. Ak sa rozhodnete pripojiť gramofón k Bluetooth reproduktoru neskôr po uplynutí 2-minútového obdobia, budete musieť gramofón vypnúť (turn OFF) a začať odznova od kroku 1 vyššie.
2. Nastavte prepínač rýchlosti (Speed Switch) podľa potreby.
3. Položte platňu na tanier gramofónu. V prípade potreby použite 45 RPM adaptér.
4. Odstráňte chránič ihly zo zostavy ihly.
   Poznámka: Aby ste predišli poškodeniu ihly, uistite sa, že je priložený chránič ihly na svojom mieste vždy, keď sa gramofón presúva alebo čistí.
5. Uvoľnite príchytku ramienka (Hold Down Clip).
   Poznámka: Keď sa gramofón nepoužíva, nezabudnite zaistiť príchytku späť.
6. Použite ovládaciu páčku (Cue Lever) na zdvihnutie ramienka.
7. Jemne presuňte ramienko nad platňu na miesto, kde chcete začať prehrávanie. Nastavte ovládaciu páčku späť do spodnej polohy, ramienko pomaly klesne na platňu a začne sa prehrávanie.
8. Keď sa platňa prehrá do konca, znova použite ovládaciu páčku na zdvihnutie ramienka a potom ho vráťte do podpery ramienka (Tonearm Rest). Uvoľnite páčku, aby sa ramienko vrátilo do svojej podpery. Ak chcete pozastaviť prehrávanie, zopakujte rovnaké kroky.
9. Zaistite príchytku (Hold Down Clip), aby ste zaistili ramienko.

Nastavenie anti-skate

• Na ramienko je možné použiť malú vonkajšiu "anti-skate" silu na kompenzáciu "skate" sily, ktorá ťahá ramienko smerom do stredu platne.
• Pre najlepší výkon počas bežného používania gramofónu sa odporúča nastaviť ovládací gombík anti-skate na rovnakú hodnotu, akú udáva číselník stupnice prítlaku.

Automatické zastavenie taniera

Ak je prepínač automatického zastavenia (Auto-stop Switch) nastavený do polohy ON (zapnuté), tanier sa automaticky prestane otáčať, keď sa platňa prehrá do konca. V niektorých zriedkavých prípadoch, ak gramofón prestane prehrávať pred koncom platne, nastavte prepínač do polohy OFF (vypnuté), gramofón by mal tento problém prekonať.

Výmena prenosky

1. Pred výmenou nasaďte chránič ihly späť na ihlu, aby ste predišli poškodeniu ihly počas procesu výmeny.
2. Opatrne odpojte vodiče od pôvodnej prenosky.
3. Uvoľnite dve skrutky na hlave prenosky, ktoré zaisťujú prenosku, a potom odstráňte pôvodnú prenosku.
4. Namontujte novú prenosku na hlavu prenosky a zľahka ju utiahnite. V tejto chvíli skrutky úplne neuťahujte.
5. Pripojte vodiče ku konektorom novej prenosky. Farebné kódy vodičov sú uvedené nižšie:

6. Nastavte polohu prenosky tak, aby ste sa uistili, že je presne zarovnaná na hlave prenosky, aby ihla dokonale sledovala drážky paralelne.
   Na dosiahnutie tohto cieľa umiestnite priloženú papierovú šablónu na zarovnanie prenosky cez os taniera gramofónu, opatrne zdvihnite ramienko a umiestnite hrot ihly na body označené 130 mm a 250 mm. Dolaďte polohu prenosky na hlave prenosky, kým nebude prenoska dokonale rovnobežná s referenčnými čiarami v oboch bodoch.
7. Po dosiahnutí dokonalého zarovnania úplne utiahnite skrutky.

Nastavenie azimutu

Ihla musí byť kolmá na drážku platne, aby správne sledovala modulácie steny drážky. V zriedkavých prípadoch, ak továrenská inštalácia nie je dokonalá, môžete vykonať nasledujúce nastavenie:

1. Použite imbusový kľúč na uvoľnenie skrutky umiestnenej na konci ložiska ramienka, len toľko, aby sa uvoľnila trubica ramienka. Poznámka: Skrutku úplne neodstraňujte.
2. Jemne otáčajte ramienkom, kým nebude ihla kolmá na povrch platne.
   Poznámka: Uistite sa, že sa hrot ihly nedotýka platne, keď sa vykonáva nastavenie, inak to spôsobí poškodenie ihly a odpruženia konzoly.
3. Po dokončení nastavenia utiahnite skrutku.


Výmena ihly

Odstránenie ihly

1. Jemne potiahnite nadol predný okraj ihly.

2. Potiahnite ihlu dopredu.

3. Vytiahnite a odstráňte.


Inštalácia ihly

1. Umiestnite ihlu hrotom nadol.

2. Zarovnajte zadnú časť ihly s prenoskou.

3. Vložte ihlu predným koncom pod uhlom smerom nadol a jemne zdvihnite prednú časť ihly nahor, kým nezapadne na miesto.


Údržba gramofónu

1. Nedotýkajte sa hrotu ihly prstami. Zabráňte nárazom ihly na podložku taniera gramofónu alebo na okraj platne.
2. Čistite ihlu často mäkkou kefkou iba pohybom spredu dozadu.
3. Čistite platne, aby ste sa zbavili prachu alebo mastnoty, pomocou kefky na čistenie platní a roztoku na čistenie platní.
4. Čistite veko gramofónu a skrinku gramofónu mierne navlhčenou handričkou z mikrovlákna.

Poznámka: Nepoužívajte čistiace prostriedky, ktoré obsahujú alkohol, benzén alebo iné agresívne chemikálie, ktoré by mohli poškodiť farbu a povrchovú úpravu gramofónu.

** Crosley ponúka produktovú radu rôznych čistiacich doplnkov. Opýtajte sa svojho predajcu alebo si pozrite našu webovú stránku www.crosleyradio.com pre viac informácií o čistiacich produktoch.

Riešenie problémov

Žiadne napájanie

• Napájací adaptér nie je správne pripojený.
• Žiadne napájanie v elektrickej zásuvke.

Napájanie je zapnuté, ale tanier sa neotáča

• Hnací remeň gramofónu nie je nainštalovaný alebo sa skĺzol.

Gramofón sa otáča, ale nie je žiadny zvuk alebo zvuk nie je dostatočne hlasný

• Chránič ihly je stále nasadený.
• Ramienko je zdvihnuté páčkou.

Platňa znie príliš rýchlo alebo príliš pomaly.

• Pre platňu je zvolená nesprávna rýchlosť.

Silný brum na phono vstupe

• Kábel nie je správne uzemnený.

Otázky, problémy, chýbajúce diely?
Pred vrátením do obchodu zavolajte zákaznícky servis
8:00 – 18:00, EST, pondelok – piatok
1-888-CROSLEY
www.crosleyradio.com
