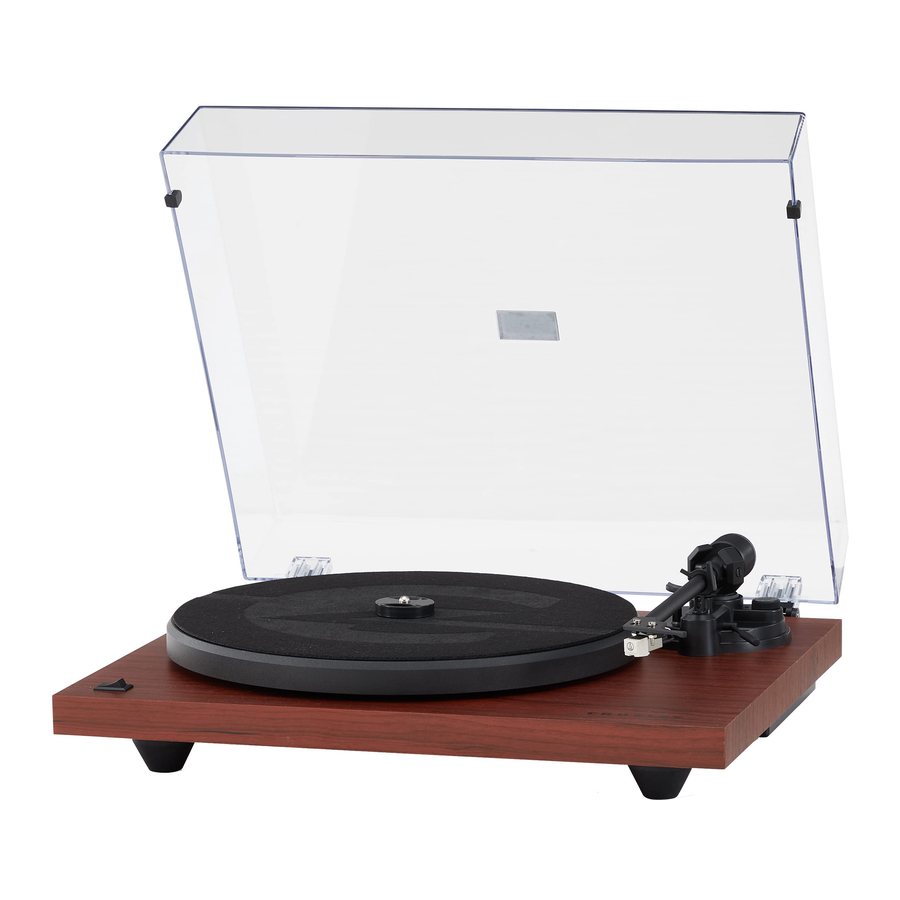

Crosley C6B - Manual Pemutar Rekaman dengan Speaker

Instruksi Keselamatan Penting

Baca dan pahami seluruh manual ini sebelum menggunakan produk ini. Simpan instruksi ini untuk referensi di masa mendatang.

1. Jangan gunakan produk ini di dekat air.
2. Produk ini hanya boleh dioperasikan dengan jenis sumber daya yang ditunjukkan pada label penandaan atau dalam buku petunjuk ini.
3. Jangan abaikan tujuan keselamatan dari steker terpolarisasi. Steker terpolarisasi memiliki dua bilah dengan satu bilah lebih lebar dari yang lain. Steker ini hanya akan masuk ke stop kontak dengan satu cara. Jika Anda tidak dapat memasukkan steker sepenuhnya ke dalam stop kontak, coba balikkan steker. Jika steker masih gagal masuk, hubungi teknisi listrik Anda.
4. Lindungi kabel daya agar tidak terinjak atau terjepit, terutama di bagian steker, stop kontak, dan titik keluarnya dari produk.
5. Jangan membebani stop kontak dinding, kabel ekstensi, atau stop kontak integral secara berlebihan karena hal ini dapat mengakibatkan risiko kebakaran atau sengatan listrik.
6. Jangan pernah memasukkan benda apa pun ke dalam produk ini melalui celah karena dapat menyentuh titik tegangan berbahaya atau bagian yang dapat menyebabkan korsleting yang dapat mengakibatkan kebakaran atau sengatan listrik. Jangan pernah menumpahkan cairan apa pun ke produk.
7. Jangan mencoba memperbaiki produk ini sendiri karena membuka atau melepas penutup dapat membuat Anda terpapar tegangan berbahaya atau bahaya lainnya. Serahkan semua perbaikan kepada personel servis yang berkualifikasi.
8. Perubahan atau modifikasi pada unit ini yang tidak disetujui secara tegas oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.
9. Jangan gunakan aksesori yang tidak direkomendasikan oleh produsen produk karena dapat menyebabkan bahaya.
10. Kombinasi produk dan kereta harus dipindahkan dengan hati-hati. Berhenti mendadak, kekuatan berlebihan, dan permukaan yang tidak rata dapat menyebabkan kombinasi produk dan kereta terbalik.
11. Slot dan bukaan di kabinet disediakan untuk ventilasi dan untuk memastikan pengoperasian produk yang andal serta untuk melindunginya dari panas berlebih. Jangan menghalangi atau menutupi bukaan ini.
12. Cabut produk selama badai petir atau saat tidak digunakan dalam waktu lama.

Barang dalam paket ini

Sebelum membuang bahan kemasan apa pun, harap periksa dengan seksama dan pastikan Anda menemukan barang-barang berikut yang disertakan dalam paket ini:

• Turntable
• Tutup Turntable
• Slip Mat Turntable
• Platter Turntable
• Pemberat Tonearm
• Protractor Penyelarasan Cartridge
• Adaptor Daya
• Adaptor 45 RPM
• Kabel RCA

Silakan hubungi layanan pelanggan Crosley jika ada aksesori yang hilang dari paket. Simpan bahan kemasan asli untuk tujuan penukaran atau pengembalian.

Spesifikasi

Crosley C6B

Jarum: Crosley NP-5

Catatan:

• Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Deskripsi Produk

1. Engsel
2. Pulley Penggerak
3. Sabuk Penggerak
4. Spindle Turntable
5. Hub Turntable
6. Platter Turntable
7. Pengangkat Tonearm
8. Pemberat Tonearm
9. Dial Skala Downforce
10. Dial Penyesuaian Anti-Skate
11. Tuas Cue
12. Klip Penahan
13. Sandaran Tonearm
14. Tonearm
15. Headshell
16. Pemilih Kecepatan
17. Konektor Ground
18. Jack RCA
19. Sakelar Auto-stop
20. Sakelar Phone/Line
21. Jack Daya
22. Indikator Bluetooth
23. Sakelar Daya

Pengaturan Awal

Pengaturan Penting

1. Tempatkan unit pada permukaan yang rata dan sejajar. Lokasi yang dipilih harus stabil dan bebas dari getaran.
2. Pasang tutup turntable ke engsel.
3. Lepaskan pengikat yang menahan tonearm.
4. Pasang platter turntable dan sabuk penggerak dengan benar
5. Tempatkan slip mat di atas platter turntable.
6. Geser Pemberat Tonearm ke tonearm dan putar perlahan ke poros belakang tonearm.
7. Sesuaikan pemberat untuk mengatur tekanan stylus yang tepat.
8. Hubungkan adaptor DC ke Jack Daya unit.

Catatan: Jangan colokkan adaptor daya DC ke stop kontak sebelum semua perakitan selesai. Sebelum menghidupkan daya, pastikan lagi semua pengaturan koneksi sudah benar. Selalu matikan daya saat menghubungkan atau memutuskan sambungan.

Penyesuaian Pemberat Tonearm untuk Tekanan Stylus

1. Lepaskan pelindung stylus dari cartridge dan hindari menyentuh ujung stylus selama penyesuaian.
2. Angkat Tonearm dari sandarannya dan pegang dengan lembut. Lengan nada tidak seimbang pada titik ini.
3. Putar Pemberat dengan hati-hati ke arah depan turntable hingga tonearm seimbang secara horizontal dan melayang bebas tepat di atas platter tanpa stylus menyentuh permukaan platter.
4. Kembalikan tonearm ke Sandaran Tonearm.
5. Sambil menahan pemberat dengan stabil tanpa rotasi apa pun, putar dengan hati-hati hanya Dial Skala Downforce hingga "0" pada skala sejajar dengan garis tengah yang ditandai di sepanjang bagian atas tonearm.
6. Putar pemberat termasuk dial skala downforce berlawanan arah jarum jam (seperti yang terlihat dari depan turntable) untuk menyesuaikan tekanan dengan rekomendasi produsen stylus.

Catatan:

• Setiap tanda pada skala mewakili 0.05g (gram).
• Tekanan yang direkomendasikan untuk cartridge yang dipasang di pabrik adalah 3.5g.
• Satu putaran penuh pemberat akan memberikan tekanan 2.0g. Untuk mencapai tekanan stylus yang lebih besar dari 2.0 g, terus putar pemberat ke depan.

Pengaturan Platter dan Sabuk Turntable

1. Pasang sabuk penggerak di sekitar Hub Turntable, lalu gunakan alat perakitan sabuk penggerak yang disediakan untuk membantu menarik sabuk agar pas di sekitar slot pulley motor.
2. Tempatkan platter turntable melalui spindle turntable.

Koneksi Sistem Stereo

Jack RCA

• Jack RCA unit ini digunakan bersama sebagai jack output Phono dan jack output Line. Mereka ditentukan oleh Sakelar Phono/Line.
• Saat digunakan sebagai output line, jack mengeluarkan sinyal level line analog dan dapat dihubungkan langsung dengan sepasang speaker aktif atau input yang sesuai dari sistem stereo Anda. Saat digunakan sebagai output Phono, mereka harus dihubungkan ke pre-amp phono atau input phono dari sistem stereo.
• Steker merah terhubung dengan saluran kanan dan steker putih terhubung dengan saluran kiri.

Catatan:

• Jika sakelar Phono/Line diatur pada posisi LINE tetapi jack RCA terhubung ke input phono sistem stereo, suara mungkin terdistorsi karena kelebihan beban input dan dapat merusak sistem stereo Anda.
• Jika sakelar Phono/Line diatur pada posisi PHONO tetapi jack RCA terhubung ke input line sistem stereo, volume akan sangat rendah karena kurangnya pra-amplifikasi sinyal.
• Jack RCA tidak dirancang untuk dihubungkan langsung ke speaker pasif/tanpa daya dan jika ya, volume akan sangat rendah.

Pengoperasian Turntable

1. Tekan Sakelar Daya untuk menghidupkan daya. Turntable akan secara otomatis mulai mencari speaker Bluetooth eksternal.
   Catatan: Harap pastikan tidak ada speaker Bluetooth dalam jarak 30 kaki yang berfungsi dalam mode pemasangan untuk mencegah pembentukan koneksi Bluetooth yang tidak disengaja.
   1. Setelah speaker Bluetooth berhasil dipasangkan, indikator Bluetooth akan berwarna biru solid.
      Catatan: Jika tidak ada speaker Bluetooth yang dipasangkan dengan turntable dalam waktu 2 menit, turntable akan menonaktifkan fungsi pencarian Bluetooth. Saat Anda memutuskan untuk menghubungkan turntable ke speaker Bluetooth nanti setelah periode 2 menit, Anda perlu mematikan (turn OFF) turntable dan mulai lagi dari Langkah 1 di atas.
2. Atur Sakelar Kecepatan (Speed Switch) dengan benar.
3. Tempatkan rekaman di atas turntable. Gunakan Adaptor 45 RPM jika perlu.
4. Lepaskan pelindung stylus dari rakitan stylus.
   Catatan: Untuk menghindari kerusakan stylus, pastikan pelindung stylus yang disertakan terpasang setiap kali turntable dipindahkan atau dibersihkan.
5. Lepaskan Klip Penahan tonearm (Hold Down Clip).
   Catatan: saat turntable tidak digunakan, ingatlah untuk mengunci kembali klip penahan.
6. Gunakan Tuas Cue (Cue Lever) untuk mengangkat tonearm.
7. Gerakkan tonearm dengan lembut di atas rekaman tempat pemutaran ingin dimulai. Atur Tuas Cue kembali ke posisi bawah, tonearm akan turun perlahan ke rekaman dan mulai diputar.
8. Saat rekaman selesai diputar, gunakan Tuas Cue lagi untuk mengangkat tonearm dan kemudian mengembalikannya ke Sandaran Tonearm. Lepaskan tuas untuk membiarkan tonearm duduk kembali di sandarannya. Untuk menangguhkan pemutaran, ulangi langkah yang sama.
9. Kunci Klip Penahan untuk mengamankan tonearm.

Penyesuaian Anti-skate

• Gaya "anti-skating" kecil ke arah luar dapat diterapkan pada lengan nada untuk mengkompensasi gaya "skating" yang menarik lengan ke arah tengah rekaman.
• Untuk kinerja terbaik selama penggunaan turntable normal, disarankan untuk mengatur kenop kontrol anti-skate ke nilai yang sama dengan yang ditunjukkan oleh dial skala downforce.

Platter Auto-stop

Jika Sakelar Auto-stop diatur ke posisi ON, platter akan berhenti berputar secara otomatis saat rekaman diputar hingga akhir. Dalam beberapa kasus yang jarang terjadi, jika turntable berhenti diputar sebelum akhir rekaman, atur sakelar ke posisi OFF, turntable akan mengatasi masalah ini.

Penggantian Cartridge

1. Sebelum penggantian, pasang kembali pelindung stylus pada stylus untuk mencegah kerusakan pada stylus selama proses penggantian.
2. Lepaskan dengan hati-hati kabel dari cartridge asli.
3. Kendurkan kedua sekrup pada headshell yang mengamankan cartridge dan kemudian lepaskan cartridge asli.
4. Pasang cartridge baru ke headshell dan kencangkan dengan ringan. Jangan kencangkan sepenuhnya sekrup pada saat ini.
5. Hubungkan kabel ke terminal cartridge baru. Kode warna kabel adalah sebagai berikut:

6. Sesuaikan posisi cartridge untuk memastikan cartridge sejajar dengan tepat pada headshell sehingga stylus akan melacak alur secara paralel dengan sempurna.
   Untuk mencapai ini, tempatkan protractor penyelarasan cartridge kertas yang disertakan di atas spindle turntable, angkat dengan hati-hati lengan nada dan tempatkan ujung stylus pada titik yang ditandai 130mm dan 250mm masing-masing. Sesuaikan posisi cartridge pada headshell hingga cartridge sejajar sempurna dengan garis referensi di kedua titik.
7. Kencangkan sekrup sepenuhnya setelah penyelarasan sempurna tercapai.

Penyesuaian Azimuth

Jarum harus tegak lurus terhadap alur rekaman untuk melacak modulasi dinding alur dengan benar. Dalam kasus yang jarang terjadi, jika pemasangan pabrik tidak sempurna, Anda dapat melakukan penyesuaian di bawah ini:

1. Gunakan Kunci Allen untuk melonggarkan sekrup yang terletak di ujung bantalan tonearm cukup untuk melonggarkan tabung lengan. Catatan: Jangan lepaskan sekrup sepenuhnya.
2. Putar tonearm dengan lembut hingga jarum tegak lurus terhadap permukaan rekaman.
   Catatan: Pastikan ujung jarum tidak menyentuh rekaman saat penyesuaian sedang dilakukan atau akan menyebabkan kerusakan pada jarum dan suspensi cantilever.
3. Kencangkan sekrup saat penyesuaian selesai.


Penggantian Jarum

Melepas Jarum

1. Tarik perlahan tepi depan jarum ke bawah.

2. Tarik jarum ke depan.

3. Tarik keluar dan lepaskan.


Memasang Jarum

1. Posisikan jarum dengan ujungnya menghadap ke bawah.

2. Sejajarkan bagian belakang jarum dengan cartridge.

3. Masukkan jarum dengan ujung depannya pada sudut ke bawah dan angkat perlahan bagian depan jarum ke atas hingga terpasang pada tempatnya.


Pemeliharaan Turntable

1. Jangan sentuh ujung stylus dengan jari Anda. Hindari membenturkan stylus pada mat turntable atau tepi rekaman.
2. Bersihkan stylus secara teratur dengan sikat lembut hanya dengan gerakan dari belakang ke depan.
3. Bersihkan rekaman untuk menghilangkan debu atau minyak dengan sikat pembersih rekaman dan larutan pembersih rekaman.
4. Bersihkan tutup turntable dan kabinet turntable dengan kain mikrofiber yang sedikit lembap.

Catatan: Jangan gunakan pembersih selain yang mengandung alkohol, benzena, atau bahan kimia keras lainnya, yang dapat merusak cat dan lapisan akhir turntable.

** Crosley menawarkan lini produk aksesori pembersih yang berbeda. Silakan tanyakan kepada pengecer Anda atau lihat situs web kami www.crosleyradio.com untuk informasi produk pembersih lebih lanjut.

Pemecahan Masalah

Tidak ada daya

• Adaptor daya tidak terhubung dengan benar.
• Tidak ada daya di stop kontak.

Daya menyala, tetapi platter tidak berputar

• Sabuk penggerak turntable tidak terpasang atau terlepas.

Turntable berputar, tetapi tidak ada suara, atau suara tidak cukup keras

• Pelindung stylus masih terpasang.
• Lengan nada diangkat oleh tuas.

Rekaman terdengar terlalu cepat atau terlalu lambat.

• Kecepatan yang salah dipilih untuk rekaman.

Dengungan kuat pada input phono

• Kabel tidak di-ground dengan benar.

Pertanyaan, masalah, bagian yang hilang?
Sebelum kembali ke toko, hubungi Layanan Pelanggan
8 pagi – 6 sore, EST, Senin – Jumat
1-888-CROSLEY
www.crosleyradio.com
