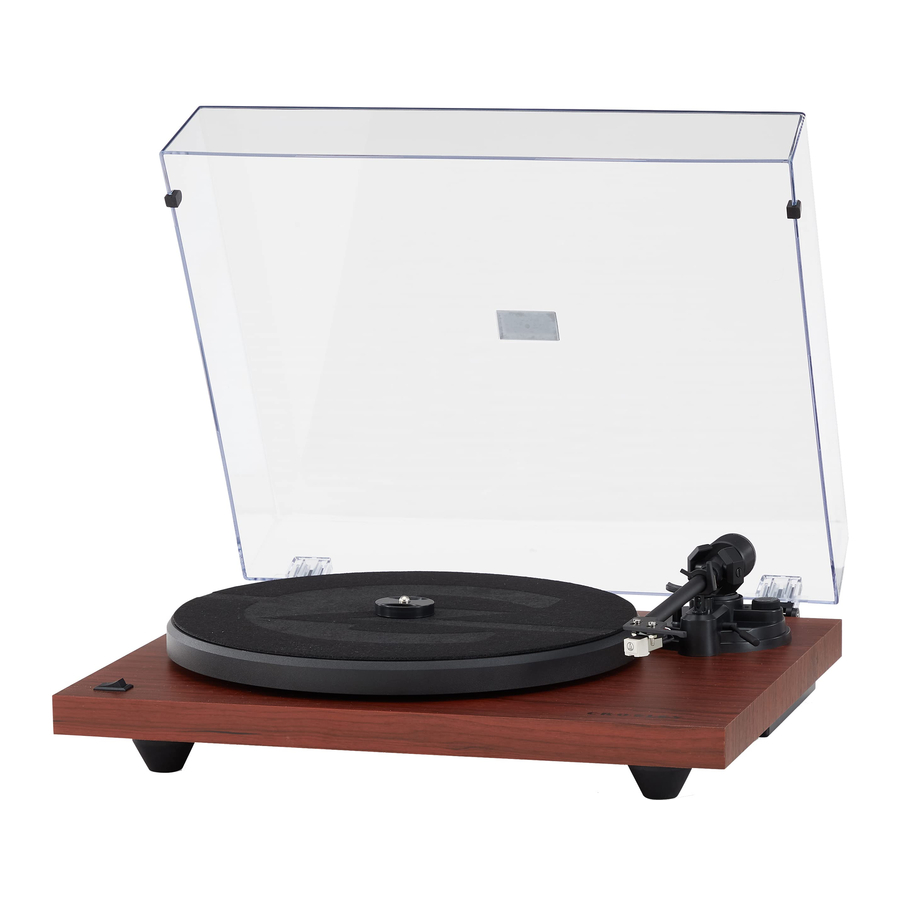

Crosley C6B - Návod k použití gramofonu s reproduktory

Důležité bezpečnostní pokyny

Před použitím tohoto produktu si přečtěte a pochopte celý tento návod. Uschovejte tyto pokyny pro budoucí použití.

1. Nepoužívejte tento produkt v blízkosti vody.
2. Tento produkt by měl být provozován pouze s typem zdroje napájení uvedeným na štítku s označením nebo v tomto návodu k použití.
3. Neporušujte bezpečnostní účel polarizované zástrčky. Polarizovaná zástrčka má dvě čepele, přičemž jedna čepel je širší než druhá. Tato zástrčka se vejde do zásuvky pouze jedním způsobem. Pokud nemůžete zástrčku zcela zasunout do zásuvky, zkuste ji otočit. Pokud zástrčka stále nepasuje, kontaktujte svého elektrikáře.
4. Chraňte napájecí kabel před pošlapáním nebo přiskřípnutím, zejména u zástrček, zásuvek a v místě, kde vychází z produktu.
5. Nepřetěžujte zásuvky ve zdi, prodlužovací kabely nebo integrované zásuvky, protože to může vést k riziku požáru nebo úrazu elektrickým proudem.
6. Nikdy nestrkejte do tohoto produktu žádné předměty otvory, protože by se mohly dotknout nebezpečných napěťových bodů nebo zkratovat části, které by mohly způsobit požár nebo úraz elektrickým proudem. Nikdy na výrobek nevylévejte žádnou tekutinu.
7. Nepokoušejte se tento produkt sami opravovat, protože otevření nebo sejmutí krytů vás může vystavit nebezpečnému napětí nebo jiným rizikům. Veškeré opravy svěřte kvalifikovanému servisnímu personálu.
8. Změny nebo úpravy této jednotky, které nejsou výslovně schváleny stranou odpovědnou za shodu, mohou zrušit oprávnění uživatele k provozování zařízení.
9. Nepoužívejte příslušenství, které není doporučeno výrobcem produktu, protože by mohlo způsobit nebezpečí.
10. S kombinací produktu a vozíku by se mělo pohybovat opatrně. Rychlé zastavení, nadměrná síla a nerovné povrchy mohou způsobit převrácení kombinace produktu a vozíku.
11. Štěrbiny a otvory ve skříni jsou určeny pro ventilaci a zajištění spolehlivého provozu produktu a pro jeho ochranu před přehřátím. Neblokujte ani nezakrývejte tyto otvory.
12. Během bouřky s blesky nebo když produkt delší dobu nepoužíváte, odpojte jej ze zásuvky.

Položky v tomto balení

Před vyhozením jakýchkoli obalových materiálů důkladně zkontrolujte a ujistěte se, že jste našli následující položky, které jsou součástí tohoto balení:

• Gramofon
• Víko gramofonu
• Podložka pod talíř gramofonu
• Talíř gramofonu
• Protizávaží raménka
• Úhloměr pro vyrovnání přenosky
• Napájecí adaptér
• 45 RPM adaptér
• RCA kabel

Pokud v balení chybí nějaké příslušenství, kontaktujte zákaznický servis Crosley. Originální obalové materiály uschovejte pro účely výměny nebo vrácení.

Specifikace

Crosley C6B

Jehla: Crosley NP-5

Poznámka:

• Design a specifikace se mohou změnit bez předchozího upozornění.

Popis produktu

1. Závěs
2. Hnací kladka
3. Hnací řemen
4. Vřeteno gramofonu
5. Náboj gramofonu
6. Talíř gramofonu
7. Zdvih raménka
8. Protizávaží raménka
9. Číselník stupnice přítlaku
10. Ovladač nastavení anti-skatingu
11. Zvedací páčka
12. Držák
13. Podpěra raménka
14. Raménko
15. Headshell
16. Volba rychlosti
17. Uzemňovací konektor
18. RCA konektory
19. Přepínač automatického zastavení
20. Přepínač Phone/Line
21. Napájecí konektor
22. Bluetooth indikátor
23. Vypínač

Počáteční nastavení

Základní nastavení

1. Umístěte jednotku na rovný a vodorovný povrch. Zvolené místo by mělo být stabilní a bez vibrací.
2. Nainstalujte víko gramofonu na závěsy.
3. Odstraňte stahovací pásku, která drží raménko.
4. Nainstalujte talíř gramofonu a hnací řemen odpovídajícím způsobem.
5. Umístěte podložku pod talíř na horní část talíře gramofonu.
6. Nasuňte protizávaží raménka na raménko a lehce jej otočte na zadní hřídel raménka.
7. Nastavte protizávaží pro nastavení správného tlaku jehly.
8. Připojte DC adaptér do napájecího konektoru jednotky.

Poznámka: Nepřipojujte DC napájecí adaptér do zásuvky, dokud není dokončena veškerá montáž. Před zapnutím napájení se znovu ujistěte, že jsou všechna nastavení připojení správná. Při připojování nebo odpojování vždy vypněte napájení.

Nastavení protizávaží raménka pro přítlak jehly

1. Sejměte chránič jehly z přenosky a během nastavování se nedotýkejte hrotu jehly.
2. Zvedněte raménko z jeho podpěry a jemně jej držte. Raménko je v tomto okamžiku nevyvážené.
3. Opatrně otáčejte protizávažím směrem k přední části gramofonu, dokud nebude raménko vodorovně vyvážené a nebude se volně vznášet těsně nad talířem, aniž by se jehla dotýkala povrchu talíře.
4. Vraťte raménko do podpěry raménka.
5. Při držení protizávaží pevně bez jakéhokoli otáčení opatrně otáčejte pouze číselníkem stupnice přítlaku, dokud se "0" na stupnici neshoduje se středovou čárou vyznačenou podél horní části raménka.
6. Otáčejte protizávažím včetně číselníku stupnice přítlaku proti směru hodinových ručiček (při pohledu zepředu gramofonu) pro nastavení tlaku podle doporučení výrobce jehly.

Poznámka:

• Každá značka na stupnici představuje 0.05g (gram).
• Doporučený tlak pro z výroby nainstalovanou přenosku je 3.5g.
• Jedna celá otáčka protizávaží zajistí tlak 2.0g. Chcete-li dosáhnout tlaku jehly, který je větší než 2.0 g, otáčejte protizávažím dopředu.

Nastavení talíře gramofonu a řemenu

1. Nasaďte hnací řemen kolem náboje gramofonu a poté pomocí dodaného nástroje pro montáž hnacího řemenu pomozte zatáhnout řemen tak, aby pasoval kolem drážky řemenice motoru.
2. Umístěte talíř gramofonu skrz vřeteno gramofonu.

Připojení stereo systému

RCA konektory

• RCA konektory této jednotky jsou sdíleny jako výstupní konektory Phono i výstupní konektory Line. Jsou určeny přepínačem Phono/Line.
• Při použití jako linkový výstup vysílají konektory analogové signály linkové úrovně a mohly by být připojeny přímo k páru aktivních reproduktorů nebo k příslušnému vstupu vašeho stereo systému. Při použití jako Phono výstup by měly být připojeny k phono předzesilovači nebo phono vstupu stereo systému.
• Červená zástrčka se připojuje k pravému kanálu a bílá zástrčka se připojuje k levému kanálu.

Poznámka:

• Pokud je přepínač Phono/Line nastaven do polohy LINE, ale RCA konektory jsou připojeny k phono vstupu stereo systému, zvuk může být zkreslený v důsledku přetížení vstupu a může dojít k poškození vašeho stereo systému.
• Pokud je přepínač Phono/Line nastaven do polohy PHONO, ale RCA konektor je připojen k linkovému vstupu stereo systému, bude hlasitost velmi nízká kvůli chybějícímu předzesílení signálu.
• RCA konektor není navržen pro přímé připojení k pasivním/nenapájeným reproduktorům, a pokud ano, bude hlasitost velmi nízká.

Obsluha gramofonu

1. Stisknutím vypínače (Power Switch) zapněte napájení. Gramofon automaticky začne vyhledávat externí Bluetooth reproduktor.
   Poznámka: Ujistěte se, že v okruhu 30 stop není žádný Bluetooth reproduktor pracující v režimu párování, aby se zabránilo náhodnému navázání Bluetooth připojení.
   1. Jakmile je Bluetooth reproduktor úspěšně spárován, Bluetooth indikátor bude svítit modře.
      Poznámka: Pokud s gramofonem není spárován žádný Bluetooth reproduktor do 2 minut, gramofon deaktivuje funkci vyhledávání Bluetooth. Pokud se rozhodnete připojit gramofon k Bluetooth reproduktoru později po 2 minutách, budete muset gramofon vypnout (turn OFF) a začít znovu od kroku 1 výše.
2. Nastavte přepínač rychlosti (Speed Switch) odpovídajícím způsobem.
3. Umístěte desku na gramofon. V případě potřeby použijte 45 RPM adaptér.
4. Sejměte chránič jehly ze sestavy jehly.
   Poznámka: Abyste předešli poškození jehly, ujistěte se, že je dodaný chránič jehly na svém místě, kdykoli se gramofon přemisťuje nebo čistí.
5. Uvolněte držák raménka (Hold Down Clip).
   Poznámka: Pokud gramofon nepoužíváte, nezapomeňte držák raménka zajistit zpět.
6. Pomocí zvedací páčky (Cue Lever) zvedněte raménko.
7. Jemně přesuňte raménko nad desku na místo, kde chcete začít přehrávat. Nastavte zvedací páčku zpět do spodní polohy, raménko pomalu klesne na desku a začne přehrávat.
8. Po dokončení přehrávání desky znovu použijte zvedací páčku ke zvednutí raménka a poté jej vraťte do podpěry raménka. Uvolněte páčku, aby se raménko vrátilo do své podpěry. Chcete-li přehrávání pozastavit, opakujte stejné kroky.
9. Zajistěte držák raménka, abyste zajistili raménko.

Nastavení anti-skatingu

• Na raménko lze aplikovat malou vnější "anti-skatingovou" sílu, která kompenzuje "skatingovou" sílu, která táhne raménko směrem ke středu desky.
• Pro nejlepší výkon během běžného používání gramofonu se doporučuje nastavit ovládací knoflík anti-skatingu na stejnou hodnotu, jakou udává číselník stupnice přítlaku.

Automatické zastavení talíře

Pokud je přepínač automatického zastavení (Auto-stop Switch) nastaven do polohy ON (zapnuto), talíř se automaticky přestane otáčet, když deska dohraje do konce. Ve vzácných případech, pokud gramofon přestane hrát před koncem desky, nastavte přepínač do polohy OFF (vypnuto), gramofon by měl tento problém překonat.

Výměna přenosky

1. Před výměnou nasaďte chránič jehly zpět na jehlu, abyste zabránili poškození jehly během procesu výměny.
2. Opatrně odpojte vodiče od původní přenosky.
3. Povolte dva šrouby na headshellu, které zajišťují přenosku, a poté vyjměte původní přenosku.
4. Namontujte novou přenosku na headshell a lehce ji utáhněte. V tuto chvíli šrouby zcela neutahujte.
5. Připojte vodiče ke svorkám nové přenosky. Barevné kódy vodičů jsou následující:

6. Upravte polohu přenosky, abyste se ujistili, že je přesně vyrovnána na headshellu, aby jehla sledovala drážky dokonale paralelně.
   Chcete-li toho dosáhnout, umístěte přiložený papírový úhloměr pro vyrovnání přenosky přes vřeteno gramofonu, opatrně zvedněte raménko a umístěte hrot jehly na body označené 130 mm a 250 mm. Dolaďte polohu přenosky na headshellu, dokud nebude přenoska dokonale paralelní s referenčními čarami v obou bodech.
7. Po dosažení dokonalého vyrovnání šrouby zcela utáhněte.

Nastavení azimutu

Jehla musí být kolmá k drážce desky, aby správně sledovala modulace stěny drážky. Ve vzácných případech, pokud tovární instalace není dokonalá, můžete provést následující nastavení:

1. Pomocí imbusového klíče povolte šroub umístěný na konci ložiska raménka natolik, aby se uvolnila trubka raménka. Poznámka: Šroub zcela nevyjímejte.
2. Jemně otáčejte raménkem, dokud nebude jehla kolmá k povrchu desky.
   Poznámka: Ujistěte se, že se hrot jehly nedotýká desky, když se provádí nastavení, jinak dojde k poškození jehly a odpružení konzoly.
3. Po dokončení nastavení šroub utáhněte.


Výměna jehly

Demontáž jehly

1. Jemně stáhněte dolů přední okraj jehly.

2. Vytáhněte jehlu dopředu.

3. Vytáhněte a vyjměte.


Instalace jehly

1. Umístěte jehlu hrotem dolů.

2. Zarovnejte zadní část jehly s přenoskou.

3. Vložte jehlu předním koncem pod úhlem dolů a jemně zvedněte přední část jehly nahoru, dokud nezapadne na místo.


Údržba gramofonu

1. Nedotýkejte se hrotu jehly prsty. Vyvarujte se nárazům jehly na podložku gramofonu nebo okraj desky.
2. Čistěte jehlu často měkkým kartáčkem pouze pohybem zepředu dozadu.
3. Čistěte desky, abyste se zbavili prachu nebo mastnoty, pomocí kartáče na čištění desek a roztoku na čištění desek.
4. Čistěte víko gramofonu a skříň gramofonu mírně navlhčeným hadříkem z mikrovlákna.

Poznámka: Nepoužívejte čisticí prostředky, které obsahují alkohol, benzen nebo jiné agresivní chemikálie, které by mohly poškodit lak a povrchovou úpravu gramofonu.

** Crosley nabízí produktovou řadu různého čisticího příslušenství. Zeptejte se svého prodejce nebo se podívejte na naše webové stránky www.crosleyradio.com pro více informací o čisticích prostředcích.

Odstraňování problémů

Žádné napájení

• Napájecí adaptér není správně připojen.
• Žádné napájení v zásuvce.

Napájení je zapnuto, ale talíř se neotáčí

• Hnací řemen gramofonu není nainstalován nebo sklouzl.

Gramofon se otáčí, ale není slyšet žádný zvuk nebo zvuk není dostatečně hlasitý

• Chránič jehly je stále nasazen.
• Raménko je zvednuto páčkou.

Deska zní příliš rychle nebo příliš pomalu.

• Pro desku je zvolena nesprávná rychlost.

Silný brum na phono vstupu

• Kabel není správně uzemněn.

Dotazy, problémy, chybějící díly?
Před vrácením do obchodu zavolejte zákaznický servis
8 a.m. – 6 p.m., EST, Monday – Friday
1-888-CROSLEY
www.crosleyradio.com
