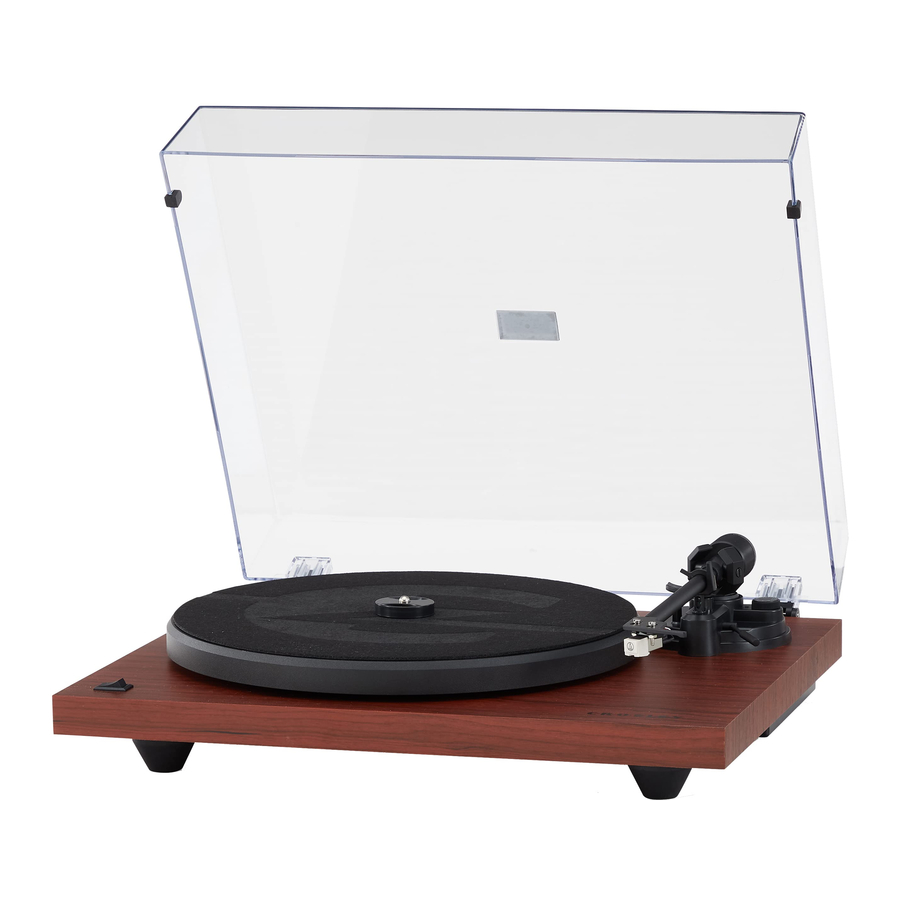

Crosley C6B - Patefono su garsiakalbiais vadovas

Svarbios saugos instrukcijos

Prieš naudodami šį gaminį, perskaitykite ir supraskite visą šį vadovą. Išsaugokite šias instrukcijas ateičiai.

1. Nenaudokite šio gaminio šalia vandens.
2. Šis gaminys turėtų būti naudojamas tik su tokio tipo maitinimo šaltiniu, kuris nurodytas ant ženklinimo etiketės arba šiame instrukcijų vadove.
3. Nepažeiskite poliarizuoto kištuko saugos tikslo. Poliarizuotas kištukas turi du kontaktus, vienas kontaktas yra platesnis už kitą. Šis kištukas į maitinimo lizdą tilps tik vienu būdu. Jei negalite visiškai įkišti kištuko į lizdą, pabandykite apversti kištuką. Jei kištukas vis tiek netinka, kreipkitės į elektriką.
4. Saugokite maitinimo laidą nuo užlipimo ar užspaudimo, ypač prie kištukų, patogių lizdų ir vietos, kur jie išeina iš gaminio.
5. Neperkraukite sieninių lizdų, ilgintuvų ar integruotų patogių lizdų, nes tai gali sukelti gaisro arba elektros smūgio pavojų.
6. Niekada nekiškite jokių daiktų į šį gaminį per angas, nes jie gali paliesti pavojingos įtampos taškus arba trumpinti dalis, o tai gali sukelti gaisrą arba elektros smūgį. Niekada nepilkite jokio skysčio ant gaminio.
7. Nemėginkite patys taisyti šio gaminio, nes atidarius arba nuėmus dangčius galite būti paveikti pavojingos įtampos ar kitų pavojų. Visus remonto darbus patikėkite kvalifikuotam aptarnaujančiam personalui.
8. Šio įrenginio pakeitimai ar modifikacijos, kurių aiškiai nepatvirtino už atitiktį atsakinga šalis, gali panaikinti vartotojo teisę naudoti įrangą.
9. Nenaudokite priedų, kurių nerekomenduoja gaminio gamintojas, nes jie gali sukelti pavojų.
10. Gaminio ir vežimėlio derinys turi būti perkeliamas atsargiai. Greiti sustojimai, per didelė jėga ir nelygūs paviršiai gali apversti gaminio ir vežimėlio derinį.
11. Korpuso plyšiai ir angos yra skirti ventiliacijai ir užtikrina patikimą gaminio veikimą bei apsaugo jį nuo perkaitimo. Neužblokuokite ir neuždenkite šių angų.
12. Atjunkite gaminį nuo maitinimo tinklo per perkūniją arba kai nenaudojate ilgą laiką.

Šiame pakete esantys elementai

Prieš išmesdami bet kokias pakavimo medžiagas, atidžiai patikrinkite ir įsitikinkite, kad radote šiuos elementus, kurie yra kartu su šiuo paketu:

• Patefonas
• Patefono dangtis
• Patefono slydimo kilimėlis
• Patefono diskas
• Tonarmo atsvaras
• Kasetės suderinimo transportyras
• Maitinimo adapteris
• 45 RPM adapteris
• RCA kabelis

Jei pakuotėje trūksta kokio nors priedo, susisiekite su Crosley klientų aptarnavimo tarnyba. Išsaugokite originalias pakavimo medžiagas keitimo ar grąžinimo tikslais.

Specifikacijos

Crosley C6B

Adata: Crosley NP-5

Pastaba:

• Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

Produkto aprašymas

1. Vyris
2. Varomasis skriemulys
3. Varomasis diržas
4. Patefono ašis
5. Patefono stebulė
6. Patefono diskas
7. Tonarmo pakėlimas
8. Tonarmo atsvaras
9. Slėgio skalės ratukas
10. Apsaugos nuo slydimo reguliavimo ratukas
11. Signalo svirtis
12. Laikiklis
13. Tonarmo atrama
14. Tonarmas
15. Galvutė
16. Greičio parinkiklis
17. Įžeminimo jungtis
18. RCA lizdai
19. Automatinio sustabdymo jungiklis
20. Telefono/linijos jungiklis
21. Maitinimo lizdas
22. Bluetooth indikatorius
23. Maitinimo jungiklis

Pradinis nustatymas

Esminis nustatymas

1. Padėkite įrenginį ant lygaus ir horizontalaus paviršiaus. Pasirinkta vieta turi būti stabili ir be vibracijos.
2. Uždėkite patefono dangtį ant vyrių.
3. Nuimkite raištelį, laikantį tonarmą.
4. Atitinkamai įdėkite patefono diską ir varomąjį diržą.
5. Uždėkite slydimo kilimėlį ant patefono disko.
6. Užmaukite tonarmo atsvarą ant tonarmo ir lengvai pasukite jį ant galinio tonarmo veleno.
7. Sureguliuokite atsvarą, kad nustatytumėte tinkamą adatos slėgį.
8. Prijunkite nuolatinės srovės adapterį prie įrenginio maitinimo lizdo.

Pastaba: neprijunkite nuolatinės srovės maitinimo adapterio prie maitinimo lizdo, kol nebus baigtas visas surinkimas. Prieš įjungdami maitinimą, dar kartą įsitikinkite, kad visi jungties nustatymai yra teisingi. Jungdami arba atjungdami visada išjunkite maitinimą.

Tonarmo atsvaro reguliavimas adatos slėgiui

1. Nuimkite adatos apsaugą nuo kasetės ir venkite liesti adatos galiuką reguliavimo metu.
2. Pakelkite tonarmą nuo atramos ir švelniai laikykite jį. Šiuo metu tonarmas yra nesubalansuotas.
3. Atsargiai pasukite atsvarą link patefono priekio, kol tonarmas bus horizontaliai subalansuotas ir laisvai pakibs virš disko, o adata nelies disko paviršiaus.
4. Grąžinkite tonarmą į tonarmo atramą.
5. Laikydami atsvarą stabiliai be jokio sukimosi, atsargiai pasukite tik slėgio skalės ratuką, kol skalėje esantis "0" sutaps su vidurio linija, pažymėta išilgai tonarmo viršaus.
6. Pasukite atsvarą, įskaitant slėgio skalės ratuką, prieš laikrodžio rodyklę (žiūrint iš patefono priekio), kad sureguliuotumėte slėgį pagal adatos gamintojo rekomendacijas.

Pastaba:

• Kiekviena skalės žyma atitinka 0.05g (gramą).
• Rekomenduojamas slėgis gamykloje įdėtai kasetei yra 3.5g.
• Vienas pilnas atsvaro apsisukimas suteiks 2.0g slėgį. Norėdami pasiekti didesnį nei 2.0 g adatos slėgį, toliau sukite atsvarą į priekį.

Patefono disko ir diržo nustatymas

1. Uždėkite varomąjį diržą aplink patefono stebulę, o tada naudokite pateiktą varomojo diržo surinkimo įrankį, kad padėtumėte patraukti diržą, kad jis tilptų aplink variklio skriemulio angą.
2. Uždėkite patefono diską per patefono ašį.

Stereo sistemos prijungimas

RCA lizdai

• Šio įrenginio RCA lizdai yra bendri kaip Phono išvesties lizdai ir Line išvesties lizdai. Juos nustato Phono/Line jungiklis.
• Kai naudojami kaip linijos išvestis, lizdai išveda analoginius linijos lygio signalus ir gali būti tiesiogiai prijungti prie aktyvių garsiakalbių poros arba atitinkamos jūsų stereo sistemos įvesties. Kai naudojami kaip Phono išvestis, jie turėtų būti prijungti prie phono priešstiprintuvo arba stereo sistemos phono įvesties.
• Raudonas kištukas jungiasi prie dešiniojo kanalo, o baltas kištukas jungiasi prie kairiojo kanalo.

Pastaba:

• Jei Phono/Line jungiklis nustatytas į LINE padėtį, bet RCA lizdai prijungti prie stereo sistemos phono įvesties, garsas gali būti iškraipytas dėl įvesties perkrovos ir gali sugadinti jūsų stereo sistemą.
• Jei Phono/Line jungiklis nustatytas į PHONO padėtį, bet RCA lizdas prijungtas prie stereo sistemos linijos įvesties, garsas bus labai tylus dėl nepakankamo signalo priešstiprinimo.
• RCA lizdas nėra skirtas tiesiogiai jungti prie pasyvių/be maitinimo garsiakalbių, o jei taip, garsas bus labai tylus.

Patefono valdymas

1. Paspauskite maitinimo jungiklį, kad įjungtumėte maitinimą. Patefonas automatiškai pradės ieškoti išorinio Bluetooth garsiakalbio.
   Pastaba: įsitikinkite, kad 30 pėdų atstumu nėra Bluetooth garsiakalbio, veikiančio poravimo režimu, kad būtų išvengta atsitiktinio Bluetooth ryšio užmezgimo.
   1. Kai Bluetooth garsiakalbis bus sėkmingai suporuotas, Bluetooth indikatorius švies mėlynai.
      Pastaba: jei per 2 minutes prie patefono nebus suporuotas joks Bluetooth garsiakalbis, patefonas išjungs Bluetooth paieškos funkciją. Kai nuspręsite vėliau, po 2 minučių, prijungti patefoną prie Bluetooth garsiakalbio, turėsite išjungti patefoną ir pradėti iš naujo nuo 1 veiksmo aukščiau.
2. Atitinkamai nustatykite greičio jungiklį.
3. Uždėkite plokštelę ant patefono. Jei reikia, naudokite 45 RPM adapterį.
4. Nuimkite adatos apsaugą nuo adatos mazgo.
   Pastaba: kad nepažeistumėte adatos, įsitikinkite, kad pridedama adatos apsauga yra savo vietoje, kai patefonas perkeliamas arba valomas.
5. Atleiskite tonarmo laikiklį.
   Pastaba: kai patefonas nenaudojamas, nepamirškite vėl užrakinti laikiklį.
6. Naudokite signalo svirtį, kad pakeltumėte tonarmą.
7. Švelniai perkelkite tonarmą virš plokštelės ten, kur norite pradėti grojimą. Nustatykite signalo svirtį atgal į žemyn padėtį, tonarmas lėtai nusileis ant plokštelės ir pradės groti.
8. Kai plokštelė baigs groti, vėl naudokite signalo svirtį, kad pakeltumėte tonarmą ir tada grąžinkite jį į tonarmo atramą. Atleiskite svirtį, kad tonarmas vėl atsidurtų ant atramos. Norėdami sustabdyti grojimą, pakartokite tuos pačius veiksmus.
9. Užrakinkite laikiklį, kad pritvirtintumėte tonarmą.

Apsaugos nuo slydimo reguliavimas

• Maža išorinė "apsaugos nuo slydimo" jėga gali būti pridedama prie tonarmo, kad kompensuotų "slydimo" jėgą, kuri traukia tonarmą link plokštelės centro.
• Norint pasiekti geriausią našumą įprasto patefono naudojimo metu, rekomenduojama nustatyti apsaugos nuo slydimo valdymo rankenėlę į tą pačią vertę, kurią rodo slėgio skalės ratukas.

Disko automatinis sustabdymas

Jei Automatinio sustabdymo jungiklis nustatytas į ON (įjungta) padėtį, diskas automatiškai nustos suktis, kai plokštelė gros iki galo. Kai kuriais retais atvejais, jei patefonas nustoja groti prieš plokštelės pabaigą, nustatykite jungiklį į OFF (išjungta) padėtį, patefonas turėtų išspręsti šią problemą.

Kasetės pakeitimas

1. Prieš keisdami, uždėkite adatos apsaugą atgal ant adatos, kad nepažeistumėte adatos keitimo proceso metu.
2. Atsargiai nuimkite laidų laidus nuo originalios kasetės.
3. Atsukite du varžtus ant galvutės, kurie tvirtina kasetę, ir tada nuimkite originalią kasetę.
4. Uždėkite naują kasetę ant galvutės ir lengvai priveržkite. Šiuo metu visiškai nepriveržkite varžtų.
5. Prijunkite laidų laidus prie naujos kasetės gnybtų. Laidų laidų spalvų kodai yra tokie:

6. Sureguliuokite kasetės padėtį, kad įsitikintumėte, jog ji yra tiksliai sulygiuota ant galvutės, kad adata puikiai sektų griovelius lygiagrečiai.
   Norėdami tai pasiekti, uždėkite pridedamą popierinį kasetės sulygiavimo transportyrą virš patefono ašies, atsargiai pakelkite tonarmą ir uždėkite adatos galiuką ant taškų, pažymėtų atitinkamai 130 mm ir 250 mm. Tiksliai sureguliuokite kasetės padėtį ant galvutės, kol kasetė bus visiškai lygiagreti atskaitos linijoms abiejuose taškuose.
7. Visiškai priveržkite varžtus, kai pasiekiamas tobulas sulygiavimas.

Azimuto reguliavimas

Adata turi būti statmena plokštelės grioveliui, kad teisingai sektų griovelio sienelės moduliacijas. Retais atvejais, jei gamyklinis montavimas nėra tobulas, galite atlikti šį reguliavimą:

1. Naudokite šešiakampį raktą, kad atlaisvintumėte varžtą, esantį tonarmo guolio gale, tik tiek, kad atlaisvintumėte tonarmo vamzdelį. Pastaba: visiškai nenuimkite varžto.
2. Švelniai pasukite tonarmą, kol adata bus statmena plokštelės paviršiui.
   Pastaba: įsitikinkite, kad adatos galiukas neliečia plokštelės, kai atliekamas reguliavimas, nes tai gali pažeisti adatą ir konsolės pakabą.
3. Priveržkite varžtą, kai reguliavimas bus baigtas.


Adatos pakeitimas

Adatos nuėmimas

1. Švelniai patraukite žemyn priekinį adatos kraštą.

2. Patraukite adatą į priekį.

3. Ištraukite ir nuimkite.


Adatos įdėjimas

1. Padėkite adatą galiuku žemyn.

2. Sulygiuokite adatos galą su kasete.

3. Įkiškite adatą priekiniu galu žemyn kampu ir švelniai pakelkite adatos priekį aukštyn, kol ji užsifiksuos.


Patefono priežiūra

1. Nelieskite adatos galiuko pirštais. Venkite atsitrenkti į adatą ant patefono kilimėlio arba plokštelės krašto.
2. Dažnai valykite adatą minkštu šepetėliu tik judesiais iš galo į priekį.
3. Nuvalykite plokšteles, kad pašalintumėte dulkes ar riebalus, naudodami plokštelių valymo šepetėlį ir plokštelių valymo tirpalą.
4. Nuvalykite patefono dangtį ir patefono korpusą šiek tiek sudrėkinta mikropluošto šluoste.

Pastaba: nenaudokite valiklio, kuriame yra alkoholio, benzeno ar kitų stiprių cheminių medžiagų, kurios gali pažeisti patefono dažus ir apdailą.

** Crosley siūlo įvairių valymo priedų liniją. Kreipkitės į savo mažmenininką arba apsilankykite mūsų svetainėje www.crosleyradio.com , kad gautumėte daugiau informacijos apie valymo produktus.

Trikčių šalinimas

Nėra maitinimo

• Maitinimo adapteris prijungtas neteisingai.
• Nėra maitinimo maitinimo lizde.

Maitinimas įjungtas, bet diskas nesisuka

• Patefono varomasis diržas neįdėtas arba nuslydo.

Patefonas sukasi, bet nėra garso arba garsas nepakankamai garsus

• Adatos apsauga vis dar uždėta.
• Tonarmas pakeltas svirtimi.

Plokštelė groja per greitai arba per lėtai.

• Plokštelės greitis pasirinktas neteisingai.

Stiprus ūžesys phono įvestyje

• Kabelis neįžemintas teisingai.

Klausimai, problemos, trūksta dalių?
Prieš grąžindami į parduotuvę, paskambinkite klientų aptarnavimo tarnybai
8 a.m. – 6 p.m., EST, Monday – Friday (8 val. ryto – 6 val. vakaro, EST, pirmadienis – penktadienis)
1-888-CROSLEY
www.crosleyradio.com
