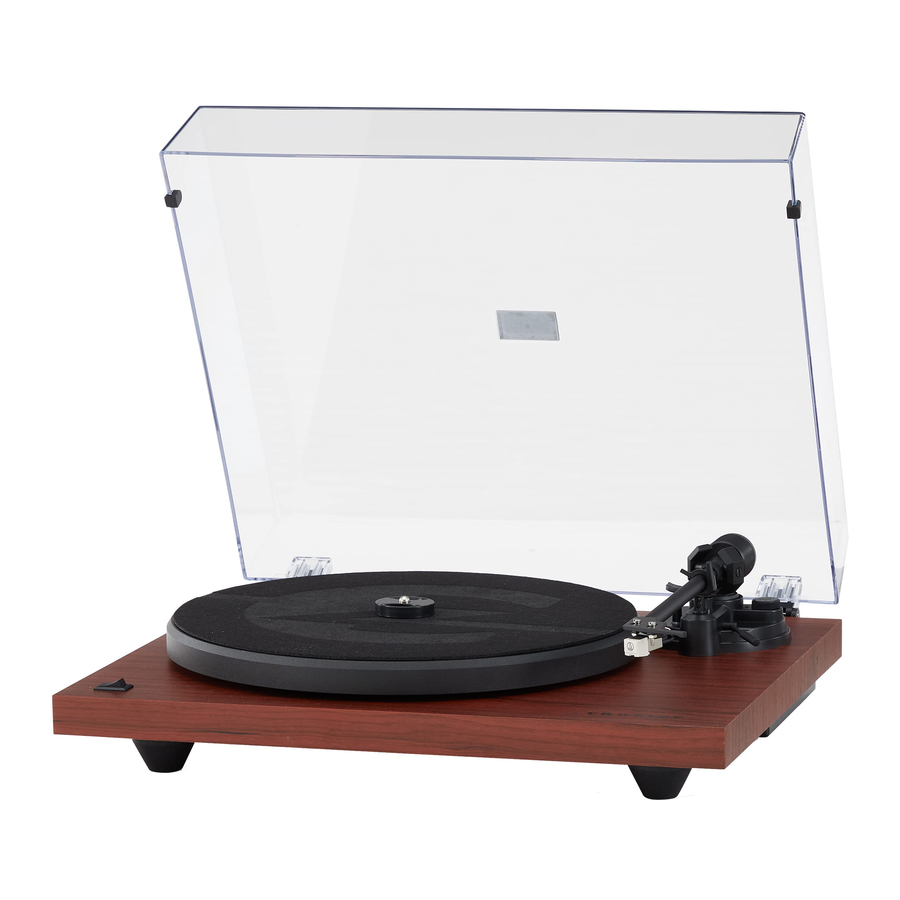

Crosley C6B - Manuali i gramafonit me altoparlantë

Udhëzime të Rëndësishme Sigurie

Lexoni dhe kuptoni të gjithë këtë manual përpara se të përdorni këtë produkt. Mbani këto udhëzime për referencë të ardhshme.

1. Mos e përdorni këtë produkt pranë ujit.
2. Ky produkt duhet të përdoret vetëm me llojin e burimit të energjisë të treguar në etiketën e shënjimit ose në këtë manual udhëzimi.
3. Mos e mposhtni qëllimin e sigurisë të spinës së polarizuar. Një spinë e polarizuar ka dy tehe me një teh më të gjerë se tjetri. Kjo spinë do të futet në prizë vetëm në një mënyrë. Nëse nuk jeni në gjendje ta fusni spinën plotësisht në prizë, provoni ta ktheni spinën. Nëse spina ende nuk futet, kontaktoni elektricistin tuaj.
4. Mbroni kordonin e rrymës nga shkelja ose shtypja, veçanërisht në spinat, prizat e përshtatshme dhe pika ku ato dalin nga produkti.
5. Mos mbingarkoni prizat e murit, kordonët zgjatues ose prizat integrale të përshtatshme pasi kjo mund të rezultojë në rrezik zjarri ose goditje elektrike.
6. Mos shtyni kurrë objekte të çfarëdoshme në këtë produkt përmes hapjeve pasi ato mund të prekin pika të rrezikshme të tensionit ose të shkurtojnë pjesë që mund të rezultojnë në zjarr ose goditje elektrike. Mos derdhni kurrë lëngje të çfarëdoshme mbi produkt.
7. Mos u përpiqni ta riparoni vetë këtë produkt pasi hapja ose heqja e mbulesave mund t'ju ekspozojë ndaj tensionit të rrezikshëm ose rreziqeve të tjera. Referojuni të gjitha shërbimeve personelit të kualifikuar të shërbimit.
8. Ndryshimet ose modifikimet në këtë njësi që nuk janë miratuar shprehimisht nga pala përgjegjëse për pajtueshmërinë mund të anulojnë autoritetin e përdoruesit për të përdorur pajisjen.
9. Mos përdorni bashkëngjitje që nuk rekomandohen nga prodhuesi i produktit pasi ato mund të shkaktojnë rreziqe.
10. Një kombinim produkti dhe karroce duhet të lëvizet me kujdes. Ndalesat e shpejta, forca e tepërt dhe sipërfaqet e pabarabarta mund të bëjnë që kombinimi i produktit dhe karrocës të përmbyset.
11. Hapësirat dhe hapjet në kabinet janë siguruar për ventilim dhe për të siguruar funksionimin e besueshëm të produktit dhe për ta mbrojtur atë nga mbinxehja. Mos i bllokoni ose mbuloni këto hapje.
12. Shkëputeni produktin gjatë stuhisë me vetëtima ose kur nuk përdoret për periudha të gjata kohore.

Artikujt në këtë paketë

Përpara se të hidhni ndonjë material paketimi, ju lutemi kontrolloni me kujdes dhe sigurohuni që të gjeni artikujt e mëposhtëm që vijnë së bashku me këtë paketë:

• Gramafon
• Mbulesa e gramafonit
• Tapeti rrëshqitës i gramafonit
• Pjata e gramafonit
• Kundërpesha e krahut të zërit
• Protaktori i rregullimit të fishekut
• Adaptori i energjisë
• Adaptor 45 RPM
• Kablli RCA

Ju lutemi kontaktoni shërbimin e klientit të Crosley nëse ka ndonjë aksesor që mungon në paketë. Ruani materialet origjinale të paketimit për qëllime shkëmbimi ose kthimi.

Specifikimet

Crosley C6B

Gjilpëra: Crosley NP-5

Shënim:

• Dizajni dhe specifikimet mund të ndryshojnë pa paralajmërim.

Përshkrimi i produktit

1. Mentesha
2. Rrotulla e lëvizjes
3. Brezi i lëvizjes
4. Boshti i gramafonit
5. Qendra e gramafonit
6. Pjata e gramafonit
7. Ashensori i krahut të zërit
8. Kundërpesha e krahut të zërit
9. Numri i shkallës së forcës zbritëse
10. Numri i rregullimit kundër rrëshqitjes
11. Shufra e sinjalit
12. Kapëse mbajtëse
13. Mbështetësja e krahut të zërit
14. Krahu i zërit
15. Koka
16. Përzgjedhësi i shpejtësisë
17. Lidhësi i tokëzimit
18. Fishekët RCA
19. Çelësi automatik i ndalimit
20. Çelësi telefon/linjë
21. Fisheku i energjisë
22. Treguesi Bluetooth
23. Çelësi i energjisë

Konfigurimi fillestar

Konfigurimi thelbësor

1. Vendoseni njësinë në një sipërfaqe të sheshtë dhe të niveluar. Vendndodhja e zgjedhur duhet të jetë e qëndrueshme dhe pa dridhje.
2. Instaloni kapakun e gramafonit në mentesha.
3. Hiqni lidhësen që mban krahun e zërit.
4. Instaloni pjatën e gramafonit dhe rripin e lëvizjes në përputhje me rrethanat
5. Vendoseni tapetin rrëshqitës sipër pjatës së gramafonit.
6. Rrëshqisni kundërpeshën e krahut të zërit në krahun e zërit dhe rrotullojeni lehtë në boshtin e pasmë të krahut të zërit.
7. Rregulloni kundërpeshën për të vendosur presionin e duhur të gjilpërës.
8. Lidhni adaptorin DC me fishekun e energjisë të njësisë.

Shënim: Mos e futni adaptorin e energjisë DC në prizë përpara se të përfundojë i gjithë montimi. Përpara se të ndizni energjinë, sigurohuni përsëri që të gjitha cilësimet e lidhjes janë të sakta. Fikeni gjithmonë energjinë kur lidhni ose shkëputni.

Rregullimi i kundërpeshës së krahut të zërit për presionin e gjilpërës

1. Hiqni mbrojtësin e gjilpërës nga fisheku dhe shmangni prekjen e majës së gjilpërës gjatë rregullimit.
2. Ngrijeni krahun e zërit nga mbështetësja e tij dhe mbajeni butësisht. Krahu i zërit është i çekuilibruar në këtë pikë.
3. Rrotulloni me kujdes kundërpeshën drejt pjesës së përparme të gramafonit derisa krahu i zërit të jetë i balancuar horizontalisht dhe të qëndrojë lirisht pak mbi pjatën pa e prekur gjilpëra sipërfaqen e pjatës.
4. Kthejeni krahun e zërit në mbështetësen e krahut të zërit.
5. Ndërsa mbani kundërpeshën të qëndrueshme pa asnjë rrotullim, rrotulloni me kujdes vetëm numrin e shkallës së forcës zbritëse derisa "0" në shkallë të rreshtohet me vijën qendrore të shënuar përgjatë majës së krahut të zërit.
6. Rrotulloni kundërpeshën duke përfshirë numrin e shkallës së forcës zbritëse në drejtim të kundërt të akrepave të orës (siç shihet nga pjesa e përparme e gramafonit) për të rregulluar presionin sipas rekomandimeve të prodhuesit të gjilpërës.

Shënim:

• Çdo shenjë në shkallë përfaqëson 0.05g (gram).
• Presioni i rekomanduar për fishekun e instaluar në fabrikë është 3.5g.
• Një rrotullim i plotë i kundërpeshës do të sigurojë një presion 2.0g. Për të arritur një presion të gjilpërës që është më i madh se 2.0 g, vazhdoni ta rrotulloni kundërpeshën përpara.

Konfigurimi i pjatës dhe rripit të gramafonit

1. Vendoseni rripin e lëvizjes rreth qendrës së gramafonit dhe më pas përdorni mjetin e dhënë të montimit të rripit të lëvizjes për të ndihmuar në tërheqjen e rripit për t'u përshtatur rreth hapësirës së rrotullës së motorit.
2. Vendoseni pjatën e gramafonit përmes boshtit të gramafonit.

Lidhja e sistemit stereo

Fishekët RCA

• Fishekët RCA të kësaj njësie ndahen si fishekët e daljes Phono dhe fishekët e daljes Line. Ato përcaktohen nga çelësi Phono/Line.
• Kur përdoren si dalje linje, fishekët nxjerrin sinjale analoge të nivelit të linjës dhe mund të lidhen drejtpërdrejt me një palë altoparlantë aktivë ose hyrjen e duhur të sistemit tuaj stereo. Kur përdoren si dalje Phono, ato duhet të lidhen me para-amplifikatorin phono ose hyrjen phono të sistemit stereo.
• Spina e kuqe lidhet me kanalin e djathtë dhe spina e bardhë lidhet me kanalin e majtë.

Shënim:

• Nëse çelësi Phono/Line është vendosur në pozicionin LINE, por fishekët RCA janë të lidhur me hyrjen phono të sistemit stereo, tingulli mund të shtrembërohet për shkak të mbingarkesës së hyrjes dhe mund të dëmtojë sistemin tuaj stereo.
• Nëse çelësi Phono/Line është vendosur në pozicionin PHONO, por fisheku RCA është i lidhur me hyrjen e linjës së sistemit stereo, volumi do të jetë shumë i ulët për shkak të mungesës së para-amplifikimit të sinjalit.
• Fisheku RCA nuk është projektuar të lidhet drejtpërdrejt me altoparlantët pasivë/pa energji dhe nëse e bën, volumi do të jetë shumë i ulët.

Funksionimi i gramafonit

1. Shtypni çelësin e energjisë (Power Switch) për të ndezur energjinë. Gramafoni do të fillojë automatikisht të kërkojë një altoparlant të jashtëm Bluetooth.
   Shënim: Ju lutemi sigurohuni që të mos ketë asnjë altoparlant Bluetooth brenda 30 këmbëve që punon nën modalitetin e çiftimit për të parandaluar krijimin e lidhjes aksidentale Bluetooth.
   1. Pasi altoparlanti Bluetooth të jetë çiftuar me sukses, treguesi Bluetooth do të jetë blu i fortë.
      Shënim: Nëse asnjë altoparlant Bluetooth nuk është çiftuar me gramafonin brenda 2 minutash, gramafoni do të çaktivizojë funksionin e kërkimit Bluetooth. Kur vendosni ta lidhni gramafonin me altoparlantin Bluetooth më vonë pas periudhës 2-minutëshe, do t'ju duhet të fikni gramafonin dhe të filloni nga e para nga Hapi 1 më sipër.
2. Vendoseni çelësin e shpejtësisë (Speed Switch) në përputhje me rrethanat.
3. Vendoseni diskun në gramafon. Përdorni adaptorin 45 RPM nëse është e nevojshme.
4. Hiqni mbrojtësin e gjilpërës nga montimi i gjilpërës.
   Shënim: Për të shmangur dëmtimin e gjilpërës, sigurohuni që mbrojtësja e gjilpërës e përfshirë të jetë në vend sa herë që gramafoni lëvizet ose pastrohet.
5. Lëshoni kapësen mbajtëse të krahut të zërit (Hold Down Clip).
   Shënim: kur gramafoni nuk është në përdorim, mos harroni të kyçni përsëri kapësen mbajtëse.
6. Përdorni shufren e sinjalit (Cue Lever) për të ngritur krahun e zërit.
7. Lëvizni butësisht krahun e zërit mbi diskun ku dëshironi të fillojë luajtja. Vendoseni shufren e sinjalit (Cue Lever) përsëri në pozicionin e poshtëm, krahu i zërit do të zbresë ngadalë mbi disk dhe do të fillojë të luajë.
8. Kur disku të ketë mbaruar së luajturi, përdorni përsëri shufren e sinjalit (Cue Lever) për të ngritur krahun e zërit dhe më pas kthejeni atë në mbështetësen e krahut të zërit. Lëshoni shufren për ta lënë krahun e zërit të ulet përsëri në mbështetësen e tij. Për të pezulluar luajtjen, përsëritni të njëjtat hapa.
9. Kyçni kapësen mbajtëse (Hold Down Clip) për të siguruar krahun e zërit.

Rregullimi kundër rrëshqitjes

• Një forcë e vogël e jashtme "kundër rrëshqitjes" mund të aplikohet në krahun e zërit për të kompensuar forcën "e rrëshqitjes" që e tërheq krahun drejt qendrës së diskut.
• Për performancë më të mirë gjatë përdorimit normal të gramafonit, rekomandohet të vendosni çelësin e kontrollit kundër rrëshqitjes në të njëjtën vlerë siç tregohet nga numri i shkallës së forcës zbritëse.

Ndalimi automatik i pjatës

Nëse Çelësi automatik i ndalimit (Auto-stop Switch) është vendosur në pozicionin ON, pjata do të ndalojë së rrotulluari automatikisht kur disku të luajë deri në fund. Në disa raste të rralla, nëse gramafoni ndalon së luajturi përpara fundit të diskut, vendoseni çelësin në pozicionin OFF, gramafoni duhet ta kapërcejë këtë problem.

Zëvendësimi i fishekut

1. Përpara zëvendësimit, vendoseni mbrojtësin e gjilpërës përsëri në gjilpërë për të parandaluar dëmtimin e gjilpërës gjatë procesit të zëvendësimit.
2. Hiqni me kujdes telat nga fisheku origjinal.
3. Lirojini dy vidhat në kokë që sigurojnë fishekun dhe më pas hiqni fishekun origjinal.
4. Montoni fishekun e ri në kokë dhe shtrëngojeni lehtë. Mos i shtrëngoni plotësisht vidhat në këtë moment.
5. Lidhni telat me terminalet e fishekut të ri. Kodet e ngjyrave të telave janë si më poshtë:

6. Rregulloni pozicionin e fishekut për t'u siguruar që ai është i rregulluar saktë në kokë, në mënyrë që gjilpëra të gjurmojë brazdat në paralele në mënyrë të përsosur.
   Për ta arritur këtë, vendoseni protaktorin e rregullimit të fishekut të përfshirë mbi boshtin e gramafonit, ngrini me kujdes krahun e zërit dhe vendoseni majën e gjilpërës në pikat e shënuara përkatësisht 130 mm dhe 250 mm. Rregulloni pozicionin e fishekut në kokë derisa fisheku të jetë në paralele të përsosur me linjat e referencës në të dyja pikat.
7. Shtrëngoni plotësisht vidhat pasi të jetë arritur rregullimi i përsosur.

Rregullimi i azimutit

Gjilpëra duhet të jetë pingul me brazdën e diskut në mënyrë që të gjurmojë saktë modulimet e murit të brazdës. Në raste të rralla, nëse instalimi i fabrikës nuk është i përsosur, mund të bëni rregullimin e mëposhtëm:

1. Përdorni një çelës Allen për të liruar vidën që ndodhet në fundin e kushinetës së krahut të zërit mjaftueshëm për të liruar tubin e krahut. Shënim: Mos e hiqni plotësisht vidën.
2. Rrotulloni butësisht krahun e zërit derisa gjilpëra të jetë pingul me sipërfaqen e diskut.
   Shënim: Sigurohuni që maja e gjilpërës të mos e prekë diskun kur bëhet rregullimi, ose do të shkaktojë dëmtim të gjilpërës dhe pezullimit të konsolit.
3. Shtrëngoni vidën kur të ketë përfunduar rregullimi.


Zëvendësimi i gjilpërës

Heqja e gjilpërës

1. Tërhiqeni butësisht poshtë buzën e përparme të gjilpërës.

2. Tërhiqeni gjilpërën përpara.

3. Tërhiqeni dhe hiqeni.


Instalimi i gjilpërës

1. Vendoseni gjilpërën me majën e saj të kthyer poshtë.

2. Rreshtoni pjesën e pasme të gjilpërës me fishekun.

3. Futeni gjilpërën me fundin e saj të përparmë në një kënd zbritës dhe ngrini butësisht pjesën e përparme të gjilpërës lart derisa të klikojë në vend.


Mirëmbajtja e gramafonit

1. Mos e prekni majën e gjilpërës me gishtat. Shmangni goditjen e gjilpërës në tapetin e gramafonit ose në buzën e diskut.
2. Pastroni shpesh gjilpërën me një furçë të butë vetëm me një lëvizje nga mbrapa në përpara.
3. Pastroni disqet për të hequr qafe pluhurin ose yndyrën me një furçë pastrimi disqesh dhe tretësirë pastrimi disqesh.
4. Pastroni kapakun e gramafonit dhe kabinetin e gramafonit me një leckë mikrofibër pak të lagur.

Shënim: Mos përdorni pastrues të tjerë që përmbajnë alkool, benzen ose ndonjë kimikat tjetër të ashpër, i cili mund të dëmtojë bojën dhe përfundimin e gramafonit.

** Crosley ofron një linjë produktesh me aksesorë të ndryshëm pastrimi. Ju lutemi pyesni shitësin tuaj ose shikoni faqen tonë të internetit www.crosleyradio.com për më shumë informacion mbi produktet e pastrimit.

Zgjidhja e problemeve

Nuk ka energji

• Adaptori i energjisë nuk është lidhur saktë.
• Nuk ka energji në prizë.

Energjia është ndezur, por pjata nuk rrotullohet

• Rripi i lëvizjes së gramafonit nuk është instaluar ose ka rrëshqitur.

Gramafoni po rrotullohet, por nuk ka tingull ose tingulli nuk është mjaftueshëm i lartë

• Mbrojtësi i gjilpërës është ende i ndezur.
• Krahu i zërit është ngritur nga shufra.

Disku dëgjohet shumë shpejt ose shumë ngadalë.

• Shpejtësia e gabuar e zgjedhur për diskun.

Zhurmë e fortë në hyrjen phono

• Kablli nuk është tokëzuar saktë.

Pyetje, probleme, pjesë që mungojnë?
Përpara se të ktheheni në dyqan, telefononi Shërbimin e Klientit
8 a.m. – 6 p.m., EST, e hënë – e premte
1-888-CROSLEY
www.crosleyradio.com
