Crosley T160A - Instrukcja obsługi systemu gramofonowego stereo

Instrukcje dotyczące bezpieczeństwa

Przed użyciem tego produktu przeczytaj i zrozum całą instrukcję. Zachowaj te instrukcje do wykorzystania w przyszłości.

1. Nie używaj tego produktu w pobliżu wody.
2. Ten produkt powinien być zasilany wyłącznie z takiego źródła zasilania, jakie wskazano na etykiecie znamionowej lub w niniejszej instrukcji obsługi.
3. Nie lekceważ zabezpieczeń, jakie zapewnia spolaryzowana wtyczka. Spolaryzowana wtyczka ma dwa bolce, z których jeden jest szerszy od drugiego. Wtyczka ta pasuje do gniazdka tylko w jeden sposób. Jeśli nie możesz włożyć wtyczki do gniazdka, spróbuj ją obrócić. Jeśli wtyczka nadal nie pasuje, skontaktuj się z elektrykiem.
4. Chroń przewód zasilający przed nadepnięciem lub przyciśnięciem, zwłaszcza w okolicy wtyczek, gniazdek i miejsca, w którym wychodzi on z produktu.
5. Nie przeciążaj gniazdek ściennych, przedłużaczy ani zintegrowanych gniazdek, ponieważ może to spowodować ryzyko pożaru lub porażenia prądem.
6. Nigdy nie wkładaj żadnych przedmiotów do tego produktu przez otwory, ponieważ mogą one dotknąć niebezpiecznych punktów napięcia lub spowodować zwarcie części, które mogłoby doprowadzić do pożaru lub porażenia prądem. Nigdy nie wylewaj żadnych płynów na produkt.
7. Nie próbuj samodzielnie serwisować tego produktu, ponieważ otwieranie lub zdejmowanie obudów może narazić Cię na niebezpieczne napięcie lub inne zagrożenia. Wszelkie czynności serwisowe należy powierzać wykwalifikowanemu personelowi serwisowemu.
8. Zmiany lub modyfikacje w tym urządzeniu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do obsługi urządzenia.
9. Nie używaj akcesoriów, które nie są zalecane przez producenta produktu, ponieważ mogą one stwarzać zagrożenie.
10. Produkt i wózek należy przesuwać ostrożnie. Nagłe zatrzymania, nadmierna siła i nierówne powierzchnie mogą spowodować przewrócenie się produktu i wózka.
11. Szczeliny i otwory w obudowie służą do wentylacji i zapewnienia niezawodnego działania produktu oraz ochrony przed przegrzaniem. Nie należy blokować ani zakrywać tych otworów.
12. Odłącz produkt od zasilania podczas burzy z piorunami lub gdy nie jest używany przez dłuższy czas.

Elementy w tym opakowaniu

Przed wyrzuceniem jakichkolwiek materiałów opakowaniowych należy dokładnie sprawdzić i upewnić się, że w opakowaniu znajdują się następujące elementy:

• Gramofon
• Mata na gramofon
• Adapter 45 RPM
• Przewód głośnikowy
• Zasilacz
• Wzornik do ustawiania wkładki

Skontaktuj się z działem obsługi klienta firmy Crosley, jeśli brakuje jakiegokolwiek akcesorium w opakowaniu. Zachowaj oryginalne materiały opakowaniowe na wypadek wymiany lub zwrotu.

Specyfikacje

Uwaga:

• Konstrukcja i specyfikacje mogą ulec zmianie bez powiadomienia.

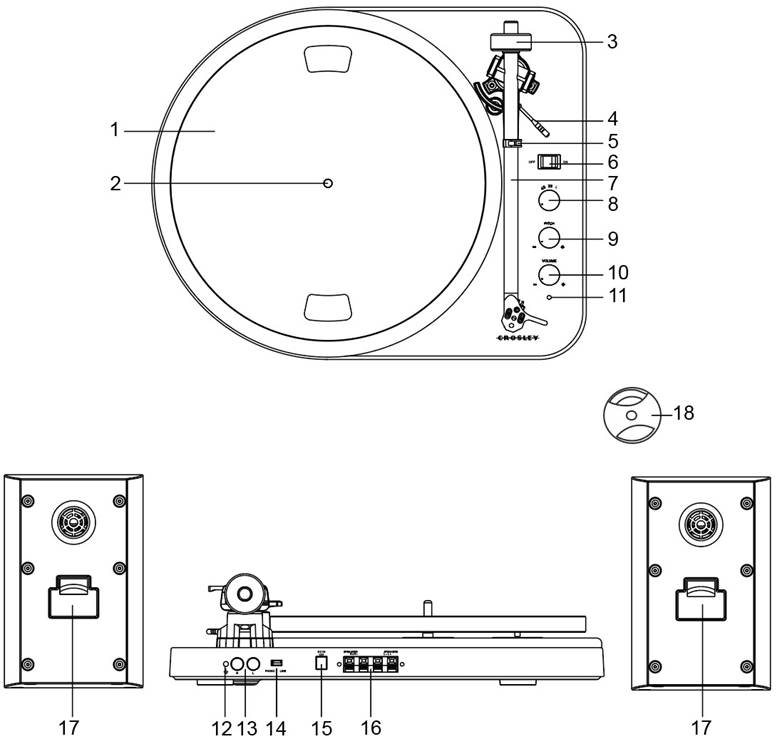

Opis produktu

1. Talerz gramofonu
2. Oś gramofonu
3. Przeciwwaga ramienia
4. Dźwignia ramienia
5. Podpórka ramienia
6. Włącznik zasilania
7. Ramię gramofonu
8. Pokrętło funkcyjne
9. Regulacja wysokości dźwięku
10. Pokrętło głośności
11. Wskaźnik zasilania
12. Złącze uziemienia
13. Gniazda RCA
14. Przełącznik Phono/Line
15. Gniazdo zasilania
16. Zaciski wyjściowe głośników
17. Zaciski wejściowe głośników
18. Adapter 45 RPM

Początkowa konfiguracja

Podstawowa konfiguracja

1. Umieść urządzenie na płaskiej i równej powierzchni. Wybrane miejsce powinno być stabilne i wolne od wibracji.
2. Zdejmij opaskę, która przytrzymuje ramię gramofonu.
3. Zamontuj talerz gramofonu i pasek napędowy zgodnie z instrukcjami.
4. Umieść matę na talerzu gramofonu.
5. Wsuń przeciwwagę ramienia na tylny wałek ramienia i wsuń ją jak najbliżej punktu zatrzymania. Spowoduje to automatyczne ustawienie siły nacisku igły w zakresie odpowiednim dla fabrycznie zamontowanej igły (2,5 g-3,5 g).
6. Użyj przewodu głośnikowego, aby podłączyć zaciski wejściowe lewego i prawego głośnika do zacisków wyjściowych gramofonu. Upewnij się, że lewy i prawy kanał są podłączone prawidłowo.
7. Podłącz zasilacz AC do gniazda zasilania urządzenia.


Uwaga: Nie podłączaj zasilacza AC do gniazdka, dopóki wszystkie elementy nie zostaną zmontowane. Przed włączeniem zasilania upewnij się, że wszystkie ustawienia połączeń są prawidłowe. Zawsze wyłączaj zasilanie podczas podłączania lub odłączania.

Konfiguracja talerza gramofonu i paska

1. Załóż pasek napędowy wokół piasty gramofonu, a następnie użyj dostarczonego narzędzia do montażu paska napędowego, aby pomóc w naciągnięciu paska wokół szczeliny koła pasowego silnika.
2. Umieść talerz gramofonu przez oś gramofonu.

Przełącznik Phono/Line

Aby zwiększyć elastyczność użytkowania, urządzenie to jest wyposażone we wbudowany stereofoniczny przedwzmacniacz gramofonowy. Jeśli wolisz używać wejścia gramofonowego swojego systemu stereo lub samodzielnego przedwzmacniacza gramofonowego, ustaw przełącznik Phono/Line w pozycji PHONO. W przeciwnym razie ustaw go w pozycji LINE i podłącz do wejścia AUX lub innego wejścia wysokiego poziomu w systemie stereo.

Podłączenie do systemu stereo

Gniazda RCA

• Gniazda RCA w tym urządzeniu mogą być używane jako gniazda wyjściowe Phono lub gniazda wyjściowe Line. Jest to określane za pomocą przełącznika Phone/Line.
• Aby podłączyć aktywne głośniki, ustaw przełącznik Phono/Line na ustawienie Line. Aby podłączyć przedwzmacniacz gramofonowy lub wejście gramofonowe systemu stereo, ustaw przełącznik Phono/Line na ustawienie Phono.
• Czerwona wtyczka łączy się z prawym kanałem, a biała wtyczka z lewym kanałem.

Uwaga:

• Jeśli przełącznik Phono/Line jest ustawiony w pozycji LINE, ale gniazda RCA są podłączone do wejścia gramofonowego systemu stereo, dźwięk może być zniekształcony z powodu przeciążenia wejścia i może uszkodzić system stereo.
• Jeśli przełącznik Phono/Line jest ustawiony w pozycji PHONO, ale gniazdo RCA jest podłączone do wejścia liniowego systemu stereo, głośność będzie bardzo niska z powodu braku przedwzmacniania sygnału.
• Gniazdo RCA nie jest przeznaczone do bezpośredniego podłączania do pasywnych/niezasilanych głośników, a jeśli tak się stanie, głośność będzie bardzo niska.

Zaciski głośnikowe z klipsem sprężynowym

Aby podłączyć do głośników dołączonych do tego systemu lub innych głośników pasywnych, podłącz jeden koniec przewodu głośnikowego dołączonego do tego opakowania do tylnej części głośników, a drugi koniec do zacisków wyjściowych głośników. Aby to zrobić, odchyl klipsy sprężynowe do pozycji otwartej, włóż przewód głośnikowy i odchyl klipsy sprężynowe do pozycji zamkniętej. Ustaw przełącznik Phono/Line na ustawienie Line.

Obsługa gramofonu

1. Naciśnij włącznik zasilania, aby włączyć zasilanie.
2. Obróć pokrętło funkcyjne do trybu 33 ^1/₃ lub 45 RPM, aby odpowiednio wybrać prędkość gramofonu. W razie potrzeby użyj adaptera 45 RPM.
3. Umieść płytę na gramofonie.
4. Zdejmij osłonę rysika z zespołu rysika.
   Uwaga: Aby uniknąć uszkodzenia rysika, upewnij się, że dołączona osłona rysika jest na swoim miejscu, gdy gramofon jest przenoszony lub czyszczony.
5. Zwolnij zacisk ramienia.
   Uwaga: gdy gramofon nie jest używany, pamiętaj o zablokowaniu zacisku.
6. Użyj dźwigni ramienia, aby podnieść ramię.
7. Delikatnie przesuń ramię nad płytę w miejsce, w którym ma się rozpocząć odtwarzanie. Ustaw dźwignię ramienia z powrotem w pozycji dolnej, ramię powoli opadnie na płytę i rozpocznie się odtwarzanie.
8. Po zakończeniu odtwarzania płyty ponownie użyj dźwigni ramienia, aby podnieść ramię, a następnie umieść je z powrotem na podpórce ramienia. Zwolnij dźwignię, aby ramię wróciło do podpórki. Aby zawiesić odtwarzanie, powtórz te same kroki.
9. Zablokuj zacisk ramienia, aby zabezpieczyć ramię.

Wymiana wkładki

1. Przed wymianą załóż osłonę rysika z powrotem na rysik, aby zapobiec uszkodzeniu rysika podczas procesu wymiany.
2. Ostrożnie odłącz przewody od oryginalnej wkładki.
3. Poluzuj dwie śruby na główce, które mocują wkładkę, a następnie wyjmij oryginalną wkładkę.
4. Zamontuj nową wkładkę na główce i lekko ją dokręć. Nie dokręcaj całkowicie śrub w tej chwili.
5. Podłącz przewody do zacisków nowej wkładki. Kody kolorów przewodów są następujące:

6. Dostosuj położenie wkładki, aby upewnić się, że jest ona precyzyjnie wyrównana na główce, tak aby rysik idealnie równolegle śledził rowki. Aby to osiągnąć, umieść dołączony papierowy wzornik wyrównania wkładki na osi gramofonu, ostrożnie podnieś ramię i umieść końcówkę rysika na punktach oznaczonych odpowiednio 130 mm i 250 mm. Doprecyzuj położenie wkładki na główce, aż wkładka będzie idealnie równoległa do linii odniesienia w obu punktach.
7. Po osiągnięciu idealnego wyrównania całkowicie dokręć śruby.

Regulacja wysokości dźwięku

Prędkość gramofonu można zwiększyć lub zmniejszyć o około 10% obracając pokrętłem regulacji wysokości dźwięku. Aby zwiększyć prędkość, obróć pokrętło regulacji wysokości dźwięku zgodnie z ruchem wskazówek zegara. Aby zmniejszyć prędkość, obróć pokrętło przeciwnie do ruchu wskazówek zegara.

Wymiana igły

Zdejmowanie igły

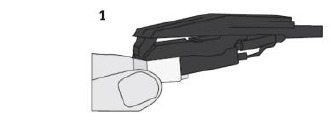

1. Delikatnie przytrzymaj obie strony igły.

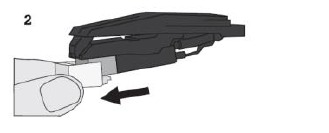

2. Delikatnie pociągnij igłę do przodu i wyjmij ją.

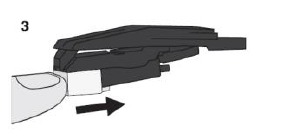

Montaż igły

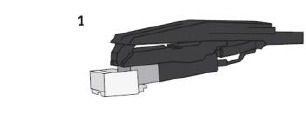

1. Ustaw igłę końcówką skierowaną w dół.

2. Wyrównaj tył igły z wkładką.

3. Wciśnij igłę z powrotem na miejsce.


Obsługa Bluetooth

1. Obróć pokrętło funkcyjne do trybu Bluetooth, wskaźnik zasilania zacznie migać na niebiesko.
2. Włącz funkcję Bluetooth w urządzeniu audio, wyszukaj "CROSLEY T160A" i sparuj.
3. Po pomyślnym sparowaniu urządzenia z urządzeniem usłyszysz krótki dźwięk potwierdzający z urządzenia.
4. Odtwarzaj i przesyłaj strumieniowo muzykę z urządzenia do urządzenia.

Uwaga: Wersja Bluetooth – 5.1

Konserwacja gramofonu

1. Nie dotykaj końcówki rysika palcami. Unikaj uderzania rysikiem o matę gramofonu lub krawędź płyty.
2. Czyść rysik często miękką szczoteczką, wykonując ruchy tylko od tyłu do przodu.
3. Czyść płyty, aby usunąć kurz lub tłuszcz za pomocą szczoteczki do czyszczenia płyt i płynu do czyszczenia płyt.
4. Czyść obudowę gramofonu lekko zwilżoną ściereczką z mikrofibry.

Uwaga: Nie używaj środków czyszczących innych niż zawierające alkohol, benzen lub inne agresywne chemikalia, które mogą uszkodzić lakier i wykończenie gramofonu.

** Crosley oferuje linię różnych akcesoriów do czyszczenia. Zapytaj sprzedawcę lub sprawdź naszą stronę internetową www.crosleyradio.com aby uzyskać więcej informacji na temat produktów do czyszczenia.

Rozwiązywanie problemów

Brak zasilania

• Zasilacz jest nieprawidłowo podłączony.
• Brak zasilania w gniazdku.

Zasilanie jest włączone, ale talerz się nie obraca

• Pasek napędowy gramofonu zsunął się.
• Gramofon jest w trybie Bluetooth.

Gramofon się obraca, ale nie ma dźwięku lub dźwięk nie jest wystarczająco głośny

• Osłona rysika jest nadal założona.

Pytania, problemy, brakujące części?
Przed zwrotem do sklepu zadzwoń do działu obsługi klienta
8:00 – 18:00, EST, od poniedziałku do piątku
1-888-CROSLEY
www.crosleyradio.com
