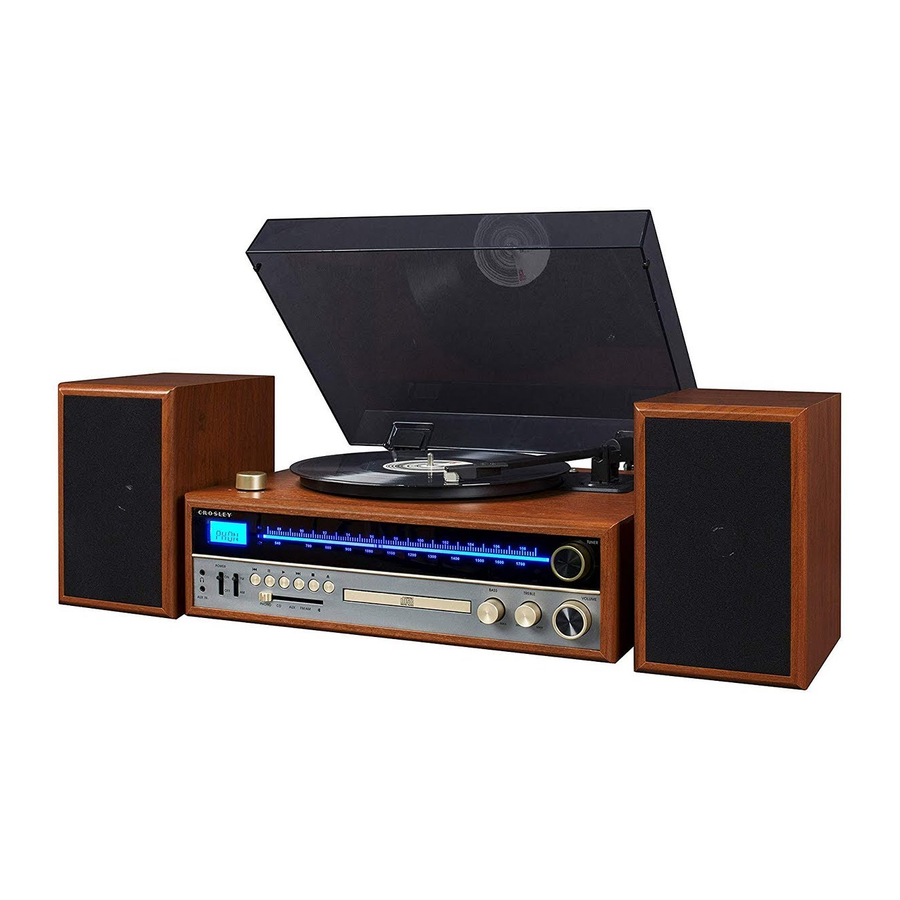

Crosley CR6038A - 1975 plaadimängija kasutusjuhend

Ohutusjuhised

Enne toote kasutamist lugege see kasutusjuhend täielikult läbi ja mõistke seda. Hoidke need juhised edaspidiseks kasutamiseks alles.

1. Ärge kasutage seda toodet vee lähedal.
2. Seda toodet tohib kasutada ainult märgistussildil või selles kasutusjuhendis näidatud toiteallikaga.
3. Ärge tühistage polariseeritud pistiku ohutuseesmärki. Polariseeritud pistikul on kaks laba, millest üks on teisest laiem. See pistik sobib pistikupessa ainult ühel viisil. Kui te ei saa pistikut täielikult pistikupessa sisestada, proovige pistik ümber pöörata. Kui pistik ikka ei sobi, võtke ühendust oma elektrikuga.
4. Kaitske toitejuhet, et sellele ei astutaks ega pigistataks, eriti pistikute, pistikupesade ja tootest väljumise kohas.
5.
   Ärge koormake üle seinakontakte, pikendusjuhtmeid ega sisseehitatud pistikupesasid, kuna see võib põhjustada tulekahju või elektrilöögi ohtu.
6.
   Ärge kunagi lükake mingeid esemeid läbi avade sellesse tootesse, kuna need võivad puudutada ohtlikke pinge punkte või lühistada osi, mis võivad põhjustada tulekahju või elektrilöögi. Ärge kunagi valage tootele mingit vedelikku.
7. Ärge proovige seda toodet ise hooldada, kuna katete avamine või eemaldamine võib teid kokku puutuda ohtliku pinge või muude ohtudega. Andke kõik hooldustööd kvalifitseeritud hoolduspersonalile.
8. Muudatused või modifikatsioonid, mida vastavuse eest vastutav osapool pole selgesõnaliselt heaks kiitnud, võivad tühistada kasutaja õiguse seadet kasutada.
9. Ärge kasutage tootja poolt soovitamata lisaseadmeid, kuna need võivad põhjustada ohte.
10. Toodet ja käru kombinatsiooni tuleks liigutada ettevaatlikult. Kiired peatused, liigne jõud ja ebatasased pinnad võivad põhjustada toote ja käru kombinatsiooni ümbermineku.
11. Kapi pilud ja avad on ette nähtud ventilatsiooniks ja tagavad toote usaldusväärse töö ning kaitsevad seda ülekuumenemise eest. Ärge blokeerige ega katke neid avasid.
12. Ühendage toode äikesetormi ajal või pikaajalisel mittekasutamisel vooluvõrgust lahti.

Pakendis olevad esemed

Enne pakkematerjalide äraviskamist kontrollige hoolikalt ja veenduge, et leiate järgmised esemed, mis on selle pakendiga kaasas:

• Plaadimängija
• Plaadimängija kaas
• Plaadimängija libisemismatt
• 45 RPM adapter
• 3,5 mm aux-sisendkaabel
• Toiteadapter
• Kõlarid

Kui pakendist puudub mõni lisaseade, võtke ühendust Crosley klienditeenindusega. Hoidke originaalpakendi materjalid vahetuse või tagastamise eesmärgil alles.

Spetsifikatsioonid

Märkus:

• Disain ja spetsifikatsioonid võivad muutuda ilma ette teatamata.
• Energiatarbimise vähendamiseks vastavad mõned mudelid ERP energiasäästu standardile. Kui 20 minuti jooksul heli sisendit ei ole, lülitub toide automaatselt välja. Toite uuesti sisselülitamiseks ja taasesituse jätkamiseks peate toite välja ja uuesti sisse lülitama.

Toote kirjeldus

1. Plaadimängija alus
2. Plaadimängija spindel
3. Helikõrguse reguleerimine
4. Kiiruse lüliti
5. Kinnitusklamber
6. Toonivarre tugi
7. Toonivarre
8. Kõrvaklappide pesa
9. Aux In
10. ON/OFF Switch (sisse/välja lüliti)
11. AM/FM Switch (AM/FM lüliti)
12. Backward Skip Button (tagasi kerimise nupp)
13. Pause Button (pausi nupp)
14. Play Button (esitamise nupp)
15. Function Slider (funktsiooni liugur)
16. Forward Skip Button (edasi kerimise nupp)
17. Stop Button (peatamise nupp)
18. CD Door Open/Close Button (CD ukse avamise/sulgumise nupp)
19. CD Tray (CD sahtel)
20. Bass Knob (bassinupp)
21. Treble Knob (kõrgete helide nupp)
22. Volume Knob (helitugevuse nupp)
23. Tuning Knob (häälestusnupp)
24. RCA Jacks
25. Spring Clip Speaker Terminals (vedruklambriga kõlariklemmid)
26. External Antenna (väline antenn)
27. Power Jack (toitepesa)
28. RPM Adapter

Esialgne seadistamine

Oluline seadistamine

1. Asetage seade tasasele ja stabiilsele pinnale. Valitud asukoht peaks olema stabiilne ja vibratsioonivaba.
2. Eemaldage toone hoidvad sidemed.
3. Pöörake Turntable Suspension Screw (plaadimängija vedrustuse kruvi) päripäeva, kuni see on täielikult all. See võimaldab plaadimängijal hõljuda amortisaatoritel.
4. Asetage libisemismatt plaadimängija aluse peale.
5. Ühendage vahelduvvooluadapter seadme Power Jack (toitepesaga).

Märkus: Ärge ühendage vahelduvvooluadapterit pistikupessa enne, kui kõik kokkupanek on lõpetatud. Enne toite sisselülitamist veenduge veel kord, et kõik ühenduse seaded on õiged. Ühendamisel või lahtiühendamisel lülitage alati toide välja.

Stereosüsteemi ühendus

RCA pesad

• RCA pesad väljastavad analoogtasemel signaale ja neid saab ühendada otse aktiivsete/toitega kõlarite paari või stereosüsteemi sobiva sisendiga.
• Punane pistik ühendatakse parema kanaliga ja valge pistik vasaku kanaliga.

Märkus: RCA pesad ei ole mõeldud otse passiivsete/toiteta kõlaritega ühendamiseks. Kui ühendate passiivsete kõlaritega, on helitugevus väga madal.

Vedruklambriga kõlariklemmid

Vedruklambriga kõlariklemmid edastavad võimendatud kõlaritasemel signaale väljundina ja need tuleks ühendada passiivsete kõlaritega.

Aux-sisendi ühendus

Saate ühendada selle seadmega heliseadme ja esitada oma muusikat selle kõlarite kaudu. Selleks seadke Function Knob (funktsiooninupp) Bluetoothi režiimile, ühendage 3,5 mm lisakaabel oma heliseadme ja selle seadme Aux In Jack (Aux-sisendi pesa) vahele ning alustage muusika esitamist.

Seadme kasutamine

1. Lükake On/Off Switch (sisse/välja lüliti) sisse, et toide sisse lülitada.
2. Seadke Function Slider (funktsiooniliugur) PHONO asendisse.
3. Seadke Speed Switch (kiiruse lüliti) vastavalt.
4. Asetage plaat plaadimängijale. Vajadusel kasutage 45 RPM Adapterit.
5. Eemaldage nõela kaitse nõela komplektilt.
   Märkus: Nõela kahjustamise vältimiseks veenduge, et kaasasolev nõelakaitse on paigas alati, kui plaadimängijat liigutatakse või puhastatakse.
6. Vabastage helikäpa Hold Down Clip (allhoidmisklamber).
   Märkus: Kui plaadimängijat ei kasutata, pidage meeles, et lukustage allhoidmisklamber tagasi.
7. Tõstke helikäpp üles ja liigutage see plaadi kohale, kust soovite esitamist alustada. Asetage helikäpp õrnalt alla ja alustage esitamist.
8. Kui plaadi esitamine on lõppenud, tõstke helikäpp õrnalt üles ja viige see tagasi helikäpa toele.
9. Lukustage Hold Down Clip (allhoidmisklamber), et helikäpp kinnitada.

Helikõrguse reguleerimine

Plaadimängija kiirust saab Pitch Control Knob (helikõrguse reguleerimisnupp) pöörates ligikaudu 10% võrra suurendada või vähendada. Kiiruse suurendamiseks keerake Pitch Control Knob (helikõrguse reguleerimisnupp) päripäeva. Kiiruse vähendamiseks keerake nuppu vastupäeva.

Nõela vahetamine

Nõela eemaldamine

1. Tõmmake õrnalt nõela esiserva alla.

2. Tõmmake nõela ettepoole.

3. Tõmmake välja ja eemaldage.


Nõela paigaldamine

1. Asetage nõel otsaga allapoole.

2. Joondage nõela tagumine osa padruniga.

3. Sisestage nõel esiotsaga allapoole suunatud nurga all ja tõstke õrnalt nõela esiosa ülespoole, kuni see oma kohale klõpsatab.


Bluetoothi kasutamine

1. Seadke Function Slider (funktsiooniliugur) Bluetoothi režiimile, kuulete seadmest aktiveerimisheli.
2. Lülitage sisse oma heliseadme Bluetoothi funktsioon, otsige "Crosley CR6038" ja siduge.
3. Kui teie seade on seadmega edukalt seotud, kuulete seadmest lühikest kinnitusheli.
4. Esitage ja voogesitage muusikat oma seadmest seadmesse.

Märkus: Bluetoothi versioon - 4.1

Raadio kasutamine

1. Seadke Function Slider (funktsiooniliugur) RADIO asendisse, lülitage AM/FM Switch (AM/FM lüliti), et seada soovitud raadiosagedusala.
2. Pöörake Tuning Knob (häälestusnupp) soovitud raadiojaama leidmiseks.
   Märkus:

• Seade on varustatud FM-juhtmeantenniga. FM-vastuvõtu parandamiseks liigutage juhet ringi, kuni vastuvõtt on selge ja häireteta. Ärge ühendage juhet ühegi täiendava antenniga.
• AM-antenn on seadmesse sisseehitatud. Kui AM-vastuvõtt on halb, proovige seadet parema vastuvõtu saamiseks pöörata.

CD esitamise toiming

1. Seadke Function Slider (funktsiooniliugur) CD asendisse.
2. Vajutage nuppu Open/Close (ava/sule), et avada CD-sahtel ja asetada CD sahtlisse sildiga pool ülespoole.
3. Sahtli sulgemiseks vajutage uuesti nuppu Open/Close (ava/sule). LCD-ekraanil kuvatakse mõneks sekundiks "----", seejärel CD-l olevate lugude koguarv. Kui see on tühi CD või tundmatu CD, kuvatakse "NO".
   Märkus: MP3 või sarnaseid digitaalseid helifaile CD-mängija ei loe.
4. Esitamise ajal vajutage peatamiseks nuppu Pause (paus). Esitamise jätkamiseks vajutage Play (esita).
5. Järgmise või eelmise loo juurde liikumiseks vajutage vastavalt nuppu Forward Skip (edasi kerimine) või Backward Skip (tagasi kerimine).
6. Loo kiireks edasi- või tagasikerimiseks vajutage ja hoidke vastavalt nuppu Forward Skip (edasi kerimine) või Backward Skip (tagasi kerimine) all, kuni jõuate soovitud ajani. Vabastage nupp ja esitamine jätkub.
7. Kui soovite esitamise täielikult peatada, vajutage nuppu Stop (peata).

Seadme hooldus

1. Ärge puudutage nõela otsa sõrmedega. Vältige nõela põrutamist plaadimängija mati või plaadi serva vastu.
2. Puhastage nõela sageli pehme harjaga ainult eest-taha suunas.
3. Puhastage plaate tolmu või rasva eemaldamiseks plaadipuhastusharja ja plaadipuhastuslahusega.
4. Puhastage plaadimängija kaant ja plaadimängija korpust kergelt niisutatud mikrokiudlapiga.
   Märkus: Ärge kasutage puhastusvahendeid, mis sisaldavad alkoholi, benseeni või muid tugevatoimelisi kemikaale, mis võivad kahjustada plaadimängija värvi ja viimistlust.

** Crosley pakub erinevaid puhastustarvikuid. Lisateabe saamiseks küsige oma jaemüüjalt või vaadake meie veebisaiti www.crosleyradio.com puhastustoodete kohta.

Veaotsing

Puudub toide

• Toiteadapter pole õigesti ühendatud.
• Pistikupesas pole voolu.
• Energiatarbimise säästmiseks vastavad mõned mudelid ERP energiasäästu standardile. Kui 20 minuti jooksul pole helisisendit, lülitub nende toide automaatselt välja. Toite uuesti sisselülitamiseks ja esitamise jätkamiseks lülitage toide välja ja uuesti sisse.

Toide on sees, kuid alus ei pöörle

• Plaadimängija veorihm on maha libisenud.
• Aux-sisendi pesasse on ühendatud aux-kaabel, eemaldage see.

Plaadimängija pöörleb, kuid heli pole või heli pole piisavalt vali

• Nõela kaitse on endiselt peal.
• Helikäpp on hoova abil üles tõstetud.
• Kõrvaklapid on ühendatud.

CD ei mängi

• Funktsioonirežiim pole seatud CD-le.
• CD on tühi.
• CD on asetatud salve valesti, sildiga pool allapoole.
• CD-l on toetamata digitaalsed helifailid, nagu MP3 ja sarnased vormingud.
• CD-l on liiga palju kriimustusi või see on määrdunud.

FCC avaldused

Seda seadet on testitud ja leitud, et see vastab FCC reeglite 15. osa B-klassi digitaalseadme piirnormidele. Need piirnormid on loodud pakkuma mõistlikku kaitset kahjulike häirete eest elamupaigaldises. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seda ei paigaldata ega kasutata vastavalt juhistele, võib see põhjustada kahjulikke häireid raadiosides. Siiski ei ole mingit garantiid, et teatud paigaldises häireid ei esine. Kui see seade põhjustab raadio- või televisioonivastuvõtule kahjulikke häireid, mida saab kindlaks teha seadme välja- ja sisselülitamisega, soovitatakse kasutajal proovida häireid kõrvaldada ühe või mitme järgmise meetmega:

• Suunake või paigutage vastuvõtuantenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vooluringi, mis erineb sellest, millega vastuvõtja on ühendatud.
• Abi saamiseks pöörduge edasimüüja või kogenud raadio- ja teletehniku poole.
