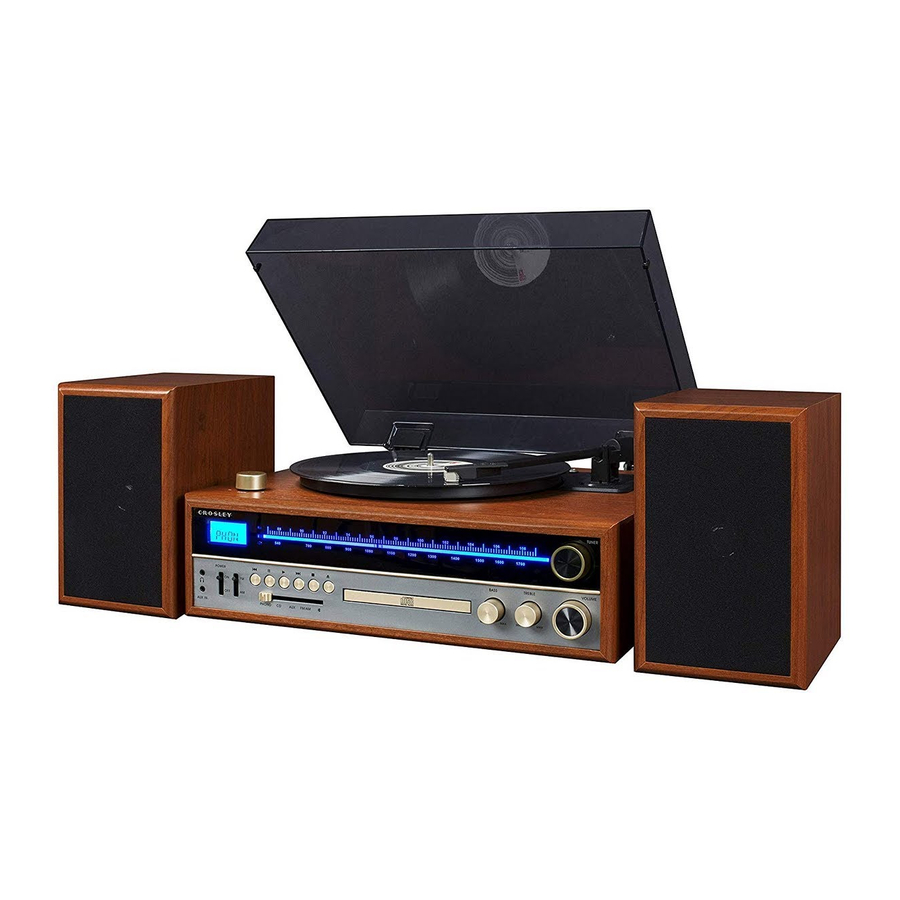

Crosley CR6038A - Manual de Utilizare al Pickup-ului 1975

Instrucțiuni de Siguranță

Citiți și înțelegeți întregul manual înainte de a utiliza acest produs. Păstrați aceste instrucțiuni pentru referințe viitoare.

1. Nu utilizați acest produs lângă apă.
2. Acest produs trebuie utilizat numai cu tipul de sursă de alimentare indicat pe eticheta de marcare sau în acest manual de instrucțiuni.
3. Nu anulați scopul de siguranță al ștecherului polarizat. Un ștecher polarizat are două lame, una dintre ele fiind mai lată decât cealaltă. Acest ștecher se va potrivi în priză doar într-un singur mod. Dacă nu puteți introduce complet ștecherul în priză, încercați să inversați ștecherul. Dacă ștecherul tot nu se potrivește, contactați electricianul.
4. Protejați cablul de alimentare să nu fie călcat sau ciupit, în special la ștecher, prize și punctul de ieșire din produs.
5.
   Nu supraîncărcați prizele de perete, prelungitoarele sau prizele integrate, deoarece acest lucru poate duce la un risc de incendiu sau electrocutare.
6.
   Nu introduceți niciodată obiecte de niciun fel în acest produs prin orificii, deoarece acestea pot atinge puncte de tensiune periculoase sau pot scurtcircuita părți care ar putea duce la incendiu sau electrocutare. Nu vărsați niciodată lichide de niciun fel pe produs.
7. Nu încercați să reparați singur acest produs, deoarece deschiderea sau scoaterea capacelor vă poate expune la tensiuni periculoase sau alte pericole. Adresați-vă personalului de service calificat pentru toate lucrările de service.
8. Modificările sau modificările aduse acestei unități care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate ar putea anula autoritatea utilizatorului de a utiliza echipamentul.
9. Nu utilizați accesorii nerecomandate de producătorul produsului, deoarece acestea pot cauza pericole.
10. Un produs și o combinație de cărucior trebuie mutate cu grijă. Opririle rapide, forța excesivă și suprafețele denivelate pot face ca produsul și combinația de cărucior să se răstoarne.
11. Fantele și deschiderile din carcasă sunt prevăzute pentru ventilație și pentru a asigura funcționarea fiabilă a produsului și pentru a-l proteja de supraîncălzire. Nu blocați sau acoperiți aceste deschideri.
12. Deconectați produsul în timpul furtunilor cu fulgere sau când nu este utilizat pentru perioade lungi de timp.

Articole în acest pachet

Înainte de a arunca orice material de ambalare, vă rugăm să verificați cu atenție și să vă asigurați că găsiți următoarele articole care vin împreună cu acest pachet:

• Pickup
• Capac Pickup
• Slip Mat Pickup
• Adaptor 45 RPM
• Cablu aux in de 3,5 mm
• Adaptor de alimentare
• Difuzoare

Vă rugăm să contactați Serviciul Clienți Crosley dacă lipsește vreun accesoriu din pachet. Păstrați materialele de ambalare originale pentru scopuri de schimb sau returnare.

Specificații

Notă:

• Designul și specificațiile pot fi modificate fără notificare prealabilă.
• Pentru a ajuta la economisirea consumului de energie, unele modele vor respecta standardul de economisire a energiei ERP. Când nu există intrare audio timp de 20 de minute, alimentarea lor se va opri automat. Pentru a reporni alimentarea și a relua redarea, va trebui să opriți alimentarea și să o reporniți.

Descrierea Produsului

1. Platan Pickup
2. Ax Pickup
3. Control Pitch
4. Comutator Viteză
5. Clema de Fixare
6. Suport Brațului Tonal
7. Braț Tonal
8. Mufă Căști
9. Aux In
10. Comutator ON/OFF (Pornit/Oprit)
11. Comutator AM/FM
12. Buton Salt Înapoi
13. Buton Pauză
14. Buton "Play" (Redare)
15. Glisor Funcție
16. Buton Salt Înainte
17. Buton "Stop" (Oprire)
18. Buton Deschidere/Închidere Ușă CD
19. Tavă CD
20. Buton Bass
21. Buton Treble
22. Buton Volum
23. Buton Acordare
24. Mufe RCA
25. Terminale Difuzor cu Clip de Arc
26. Antenă Externă
27. Mufă Alimentare
28. Adaptor RPM

Configurare Inițială

Configurare Esențială

1. Așezați unitatea pe o suprafață plană și orizontală. Locația selectată trebuie să fie stabilă și ferită de vibrații.
2. Îndepărtați banda de fixare care ține brațul tonal.
3. Rotiți Șurubul de Suspensie al Pickup-ului în sensul acelor de ceasornic până când este complet coborât. Acest lucru permite pickup-ului să plutească pe amortizoarele sale.
4. Așezați slip mat-ul deasupra platanului pickup-ului.
5. Conectați adaptorul AC la Mufa de Alimentare a unității.

Notă: Nu conectați adaptorul de alimentare AC la priză înainte de finalizarea completă a asamblării. Înainte de a porni alimentarea, asigurați-vă din nou că toate setările de conectare sunt corecte. Opriți întotdeauna alimentarea când conectați sau deconectați.

Conectarea Sistemului Stereo

Mufe RCA

• Mufele RCA scot semnale analogice la nivel de linie și pot fi conectate direct cu o pereche de difuzoare active/alimentate sau cu intrarea corespunzătoare a sistemului dvs. stereo.
• Ștecherul roșu se conectează cu canalul drept, iar ștecherul alb se conectează cu canalul stâng.

Notă: Mufele RCA nu sunt concepute pentru a fi conectate direct la difuzoarele pasive/nealimentate. Dacă sunt conectate la difuzoarele pasive, nivelul volumului va fi foarte scăzut.

Terminale difuzor cu clip de arc

Terminale difuzor cu clip de arc livrează semnale amplificate, la nivel de difuzor, ca ieșire și ar trebui să fie conectate cu difuzoarele pasive.

Conexiune intrare Auxiliară

Puteți conecta un dispozitiv audio la această unitate și să redați muzica prin difuzoarele sale. Pentru a face acest lucru, setați Function Knob (Butonul de Funcție) în modul Bluetooth, conectați cablul auxiliar de 3,5 mm între dispozitivul audio și Aux In Jack (Mufa de Intrare Auxiliară) a acestei unități și începeți redarea muzicii.

Operarea Unității

1. Apăsați comutatorul On/Off (Pornit/Oprit) pentru a porni alimentarea.
2. Setați glisorul de funcție în poziția PHONO.
3. Setați comutatorul de viteză în mod corespunzător.
4. Așezați discul pe platan. Utilizați adaptorul de 45 RPM dacă este necesar.
5. Îndepărtați protecția acului de pe ansamblul acului.
   Notă: Pentru a evita deteriorarea acului, asigurați-vă că protecția acului inclusă este la locul ei ori de câte ori platanul este mutat sau curățat.
6. Eliberați clema de fixare a brațului pickup.
   Notă: Când platanul nu este utilizat, nu uitați să blocați clema de fixare.
7. Ridicați brațul pickup și mutați-l deasupra discului unde doriți să înceapă redarea. Coborâți ușor brațul pickup și începeți redarea.
8. Când discul a terminat de redat, ridicați ușor brațul pickup și mutați-l înapoi pe suportul brațului pickup.
9. Blocați clema de fixare pentru a fixa brațul pickup.

Controlul Înălțimii Tonului

Viteza platanului poate fi mărită sau micșorată cu aproximativ 10% prin rotirea butonului de control al înălțimii tonului. Pentru a crește viteza, rotiți butonul de control al înălțimii tonului în sensul acelor de ceasornic. Pentru a reduce viteza, rotiți butonul în sens invers acelor de ceasornic.

Înlocuirea Acului

Îndepărtarea Acului

1. Trageți ușor în jos marginea frontală a acului.

2. Trageți acul înainte.

3. Scoateți și îndepărtați.


Instalarea Acului

1. Poziționați acul cu vârful orientat în jos.

2. Aliniați partea din spate a acului cu cartușul.

3. Introduceți acul cu capătul frontal într-un unghi descendent și ridicați ușor partea frontală a acului în sus până când se fixează în poziție.


Operarea Bluetooth

1. Setați Function Slider (Glisorul de Funcție) în modul Bluetooth, veți auzi un sunet de activare de la unitate.
2. Activați funcția Bluetooth a dispozitivului audio, căutați "Crosley CR6038" și asociați.
3. Odată ce dispozitivul dvs. este asociat cu succes cu unitatea, veți auzi un scurt sunet de confirmare de la unitate.
4. Redați și transmiteți muzică de pe dispozitivul dvs. către unitate.

Notă: Versiunea Bluetooth - 4.1

Operarea Radio

1. Setați Function Slider (Glisorul de Funcție) în poziția RADIO, comutați comutatorul AM/FM pentru a seta banda radio dorită.
2. Rotiți Tuning Knob (Butonul de Acordare) pentru postul de radio dorit.
   Notă:

• Unitatea este echipată cu o antenă FM cu fir. Pentru a îmbunătăți recepția FM, mutați firul până când recepția este clară, fără interferențe. Nu conectați firul la nicio antenă suplimentară.
• Antena AM este construită în interiorul unității. Dacă recepția AM este slabă, încercați să rotiți unitatea pentru o recepție mai bună.

Operarea Redării CD-urilor

1. Setați Function Slider (Glisorul de Funcție) în poziția CD.
2. Apăsați butonul Open/Close (Deschidere/Închidere) pentru a deschide sertarul CD-ului și puneți CD-ul în sertar cu partea etichetată în sus.
3. Apăsați din nou butonul Open/Close (Deschidere/Închidere) pentru a închide sertarul. Ecranul LCD va afișa "----" timp de câteva secunde, apoi numărul total de piese de pe CD. Dacă este un CD gol sau un CD nerecunoscut, va afișa "NO".
   Notă: Fișierele audio digitale MP3 sau tipuri similare nu pot fi citite de playerul CD.
4. În timpul redării, apăsați butonul Pause (Pauză) pentru a întrerupe. Apăsați Play (Redare) pentru a relua redarea.
5. Pentru a trece la piesa următoare sau anterioară, apăsați butonul Forward Skip (Salt Înainte) sau Backward Skip (Salt Înapoi) în mod corespunzător.
6. Pentru a căuta rapid înainte sau înapoi o piesă, apăsați și mențineți apăsat butonul Forward Skip (Salt Înainte) sau Backward Skip (Salt Înapoi) în mod corespunzător până când ajungeți la timpul dorit. Eliberați butonul și redarea va continua.
7. Apăsați butonul Stop (Oprire) dacă doriți să opriți complet redarea.

Întreținerea Unității

1. Nu atingeți vârful acului cu degetele. Evitați să loviți acul de covorașul platanului sau de marginea unui disc.
2. Curățați frecvent acul cu o perie moale, cu o mișcare din spate în față.
3. Curățați discurile pentru a scăpa de praf sau grăsime cu o perie de curățare a discurilor și o soluție de curățare a discurilor.
4. Curățați capacul platanului și carcasa platanului cu o cârpă din microfibră ușor umezită.
   Notă: Nu utilizați produse de curățare care conțin alcool, benzen sau alte substanțe chimice dure, care ar putea deteriora vopseaua și finisajul platanului.

** Crosley oferă o linie de produse cu diferite accesorii de curățare. Vă rugăm să întrebați vânzătorul sau să consultați site-ul nostru web www.crosleyradio.com pentru mai multe informații despre produsele de curățare.

Depanare

Nu există curent

• Adaptorul de alimentare nu este conectat corect.
• Nu există curent la priza de alimentare.
• Pentru a ajuta la economisirea consumului de energie, unele modele vor respecta standardul ERP de economisire a energiei. Când nu există intrare audio timp de 20 de minute, alimentarea lor se va întrerupe automat. Pentru a reporni alimentarea și a relua redarea, opriți alimentarea și porniți-o din nou.

Alimentarea este pornită, dar platanul nu se rotește

• Cureaua de transmisie a platanului a alunecat.
• Un cablu aux in este conectat la mufa aux in, deconectați-l.

Platanul se rotește, dar nu există sunet sau sunetul nu este suficient de tare

• Protecția acului este încă pe el.
• Brațul pickup este ridicat de manetă.
• Căștile sunt conectate.

CD-ul nu se redă

• Modul de funcționare nu este setat la CD.
• CD-ul este gol.
• CD-ul este așezat incorect pe sertar cu partea etichetată în jos.
• CD-ul are fișiere audio digitale neacceptate, cum ar fi MP3 și tipuri similare de format.
• CD-ul are prea multe zgârieturi sau este murdar.

Declarații FCC

Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital de Clasa B, în conformitate cu Partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe dăunătoare comunicațiilor radio. Cu toate acestea, nu există nicio garanție că nu vor apărea interferențe într-o anumită instalație. Dacă acest echipament provoacă interferențe dăunătoare recepției radio sau de televiziune, care pot fi determinate prin oprirea și pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferența prin una sau mai multe dintre următoarele măsuri:

• Reorientați sau relocați antena de recepție.
• Măriți distanța dintre echipament și receptor.
• Conectați echipamentul la un circuit diferit de cel la care este conectat receptorul.
• Consultați dealerul sau un tehnician TV radio cu experiență pentru ajutor.

Referințe

• http://www.crosleyradio.com

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Crosley CR6038A - Manual de Utilizare al Pickup-ului 1975
