AIYIMA A03 2.1 csatornás HIFI erősítő kézikönyv

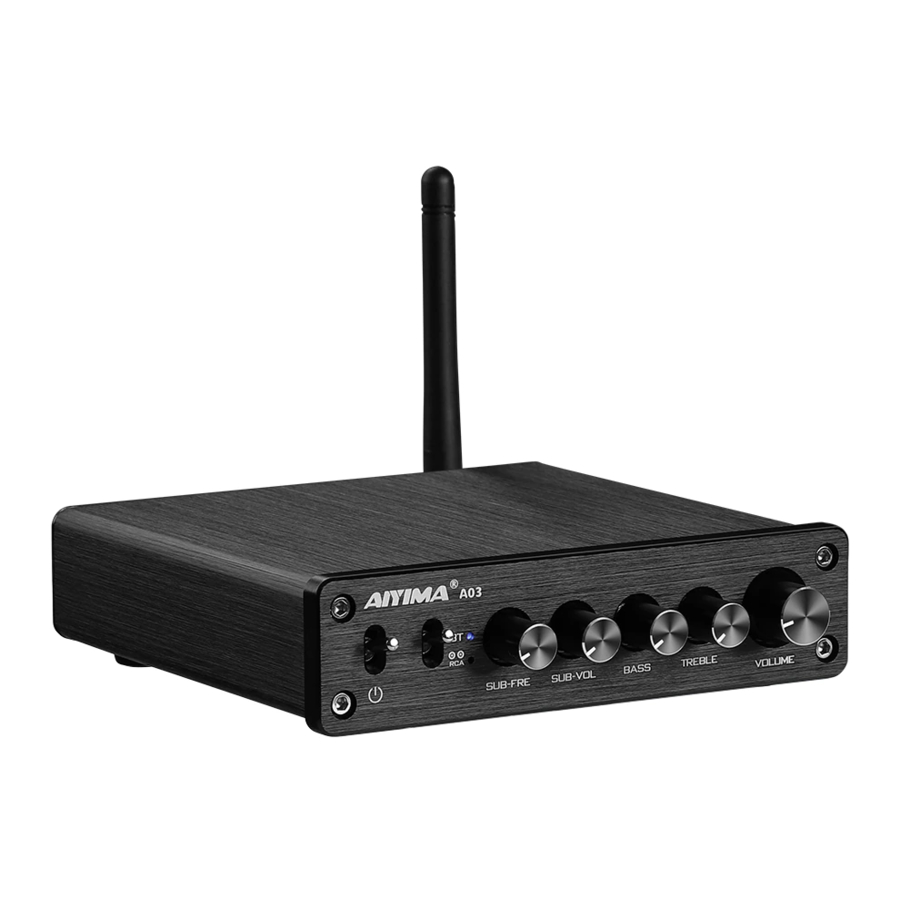

Előlap bemutatása

1. Bekapcsoló gomb
2. Audio bemenet választó
   FEL: bluetooth mód
   Le: vonalbemenet mód
3. Mélysugárzó frekvencia beállítása
4. Mélysugárzó hangerő beállítása
5. Basszus beállítása
6. Magas hangok beállítása
7. Teljes hangerő beállítása

Hátlap bemutatása

1. Bluetooth antenna csatlakozó
2. Vonalbemenet (AUX) csatlakozók
3. Jobb hangszóró kimenet
4. Bal hangszóró kimenet
5. Mélysugárzó kimenet
6. Tápbemenet (DC12-24V)

Specifikációk

Chipek TPA3116+NE5532+LTO72+QCC3003
Bluetooth verzió 5.0
Tápbemenet DC12-24V (ajánlott DC19V 4.75A)
Áramerősség >3A
Kimeneti teljesítmény 50Wx2+100W @4Ω 19V,10%THD+N
Hangszóró impedancia 4~8Ω
Basszus beállítási tartomány +12dB, -14dB
Magas hangok beállítási tartomány ±10dB
Mélysugárzó vágási frekvencia beállítási tartomány 40~240Hz
SNR >82dB
Nettó súly 580g
Méret 130x122×33mm

Kérdések és válaszok

Az erősítő panelnek van áramhangja és zaja?

A legtöbb erősítő panelünk DC tápegységet használ. Maga a panel nem produkál áramhangot és zajt.
Az áram akusztikus zajának fő okai:

1. A használt tápszűrő nem jó; az áramhangot a táp vagy az audiobemenet helytelen bemenete okozza.
2. A bemeneti jel minősége gyenge; a bemenethez csatlakoztatott eszköz kimenete nem megfelelő, és a zajt az audioforrás rendellenes bemenete okozza.
3. A bemeneti kábel gyenge minőségű; a vonal rosszul csatlakozik; a vezetékek sérültek; a vezetékek felfüggesztve vannak.
4. A bemeneti csatlakozásban más lejátszó eszközök is vannak, és egyes eszközök közös tápegységet használnak, ami zajt okoz.

Nincs hangkimenet, nincs hang 1 csatornán?

1. A hangszóró elromlott, vagy a hangszóró kábel nincs jól csatlakoztatva.
2. A bemeneti kábel nincs jól csatlakoztatva; a vezetékek sérültek; a bemenethez csatlakoztatott eszköz kimenete nem megfelelő.

A hangerő elromlik és recsegő hangot ad, amikor hangosra van állítva?

1. A tápbemenet nem elegendő, először ellenőrizze, hogy a vezetékek helyesek-e, és a tápáram elegendő-e.
2. Maga a hangszóró gyenge teljesítményű vagy sérült, és a hangszóró teljesítménye túl kicsi vagy túl nagy.
3. A bal és jobb csatorna hangszórói (+)(-) kimenetei függetlenek, nem csatlakoztathatók egymáshoz.

A hangszóró recsegő hangot ad, amikor a mélysugárzó erősítő hangerő hangosra van állítva?

1. A tápbemenet nem elegendő, először ellenőrizze, hogy a vezetékek helyesek-e, a tápáram elegendő.
2. Hogy a hangszóró teljesítménye túl nagy vagy túl kicsi-e, vagy a hangszóró basszus teljesítménye gyenge; a hangszóró doboz szerkezete; ezek a rendellenességek töréseket okoznak.

A hangerő teljesítménye nem elegendő?

A teljesítmény és a tápfeszültség, a hangforrás jelének amplitúdója, a hangszóró impedanciájának mérete mind összefüggenek, bármilyen hiányosság befolyásolja a teljesítményt.

Leég az erősítő?

1. A tápegység pozitív és negatív pólusai fordítva vannak csatlakoztatva; a tápfeszültség túl magas, meghaladja a panel üzemi feszültségének határát.
2. Ha a panel DC tápegységet igényel, nem szabad közvetlenül csatlakoztatni a váltóáramú transzformátor tápegységét (ezt egyenirányítani és DC árammá kell alakítani, mielőtt használható).
3. A tápegységhez való csatlakoztatás előtt ellenőrizze, hogy a vezetékek helyesek-e. A helytelenül csatlakoztatott vezeték vagy a rövidzárlat károsíthatja a kulcsfontosságú alkatrészeket!

Shenzhen Yima Technology Co.,Ltd
Weboldal: www.aiyima.com;
Email: sale@aiyima.com
Telefonszám: 86-0755-28268551
VK: https://vk.com/aiyima
Helyszín: 4F, Building 7 Hekan industrial park. Wuhe south road 41. Long-Gang district.
ShenZhen. CHINA. 518000
