1F80-0224

KEGAGALAN MEMBACA DAN MENGIKUTI SEMUA PETUNJUK DENGAN CERMAT SEBELUM MEMASANG ATAU MENGOPERASIKAN KONTROL INI DAPAT MENYEBABKAN CEDERA DIRI DAN/ATAU KERUSAKAN PROPERTI.

APLIKASI

Untuk digunakan dengan sistem Kelas II berikut:

Sistem Satu Tahap
Sistem pompa panas satu tahap tanpa panas Aux

JANGAN GUNAKAN DENGAN:

Sistem yang melebihi 30 VAC dan 1,5 amp
Sistem pemanas hidronik zona 3 kabel

SPESIFIKASI

Peringkat Listrik:
Daya Baterai: mV hingga 30 VAC, 50/60 Hz atau DC
Input-Hardwire: 20 hingga 30 VAC
Beban Terminal: 1.0 A per terminal, maksimum 1.5A semua terminal digabungkan
Rentang Titik Setel: 45° hingga 90°F (7° hingga 32°C)
Diferensial (Satu Tahap): Panas 0.6°F; Dingin 1.2°F (dapat disesuaikan)
Diferensial (Pompa Panas): Panas 1.2°F; Dingin 1.2°F (dapat disesuaikan)
Suhu Ambien Operasi: 32° hingga +105°F (0° hingga +41°C)
Kelembaban Operasi: Maks. 90% non-kondensasi
Rentang Suhu Pengiriman: -40° hingga +150°F (-40° hingga +65°C)
Dimensi Termostat: 3-3/4"T x 4-3/4"L x 1-1/2"D

PERHATIAN

Termostat ini ditujukan untuk digunakan dengan sistem tegangan rendah NEC Kelas II. Jangan gunakan termostat ini dengan sistem tegangan saluran. Jika Anda ragu apakah kabel Anda adalah milivolt, saluran, atau tegangan rendah, periksakan oleh kontraktor atau ahli listrik pemanas dan pendingin udara yang berkualifikasi.

Jangan melebihi peringkat spesifikasi.

Semua kabel harus sesuai dengan kode dan peraturan listrik lokal dan nasional.

Kontrol ini adalah instrumen presisi, dan harus ditangani dengan hati-hati. Penanganan yang kasar atau komponen yang terdistorsi dapat menyebabkan kontrol tidak berfungsi.

Jangan gunakan pada sirkuit yang melebihi tegangan yang ditentukan. Tegangan yang lebih tinggi akan merusak kontrol dan dapat menyebabkan bahaya sengatan listrik atau kebakaran.

Jangan hubungkan terminal pada katup gas atau kontrol utama untuk menguji. Hubungan pendek atau kabel yang salah akan merusak termostat dan dapat menyebabkan cedera diri dan/atau kerusakan properti.

Pemasangan termostat dan semua komponen sistem harus sesuai dengan Kelas II (arus terbatas) sirkuit sesuai kode NEC. Kegagalan untuk melakukannya dapat menyebabkan bahaya kebakaran.

Untuk mencegah sengatan listrik dan/atau kerusakan peralatan, putuskan daya listrik ke sistem pada sekering utama atau kotak pemutus sirkuit sampai pemasangan selesai.

INSTALASI

LEPAS TERMOSTAT LAMA

Matikan listrik pada kotak sekering utama sampai pemasangan selesai. Pastikan daya listrik terputus.
Lepaskan penutup depan termostat lama. Dengan kabel masih terpasang, lepaskan pelat dinding dari dinding. Jika termostat lama memiliki pelat pemasangan di dinding, lepaskan termostat dan pelat pemasangan di dinding sebagai satu kesatuan.
Identifikasi setiap kabel yang terpasang pada termostat lama menggunakan label yang disertakan dengan termostat baru.
Lepaskan kabel dari termostat lama satu per satu. JANGAN BIARKAN KABEL JATUH KEMBALI KE DALAM DINDING.
Pasang termostat baru menggunakan prosedur berikut.

PERHATIAN!
Produk ini tidak mengandung merkuri. Namun, produk ini dapat menggantikan unit yang mengandung merkuri.

Jangan membuka sel merkuri. Jika sel rusak, jangan sentuh merkuri yang tumpah. Kenakan sarung tangan non-penyerap, ambil merkuri yang tumpah dan masukkan ke dalam wadah yang dapat disegel. Jika sel rusak, unit harus dibuang.

Merkuri tidak boleh dibuang ke tempat sampah rumah tangga. Saat unit yang diganti oleh produk ini akan dibuang, masukkan ke dalam wadah yang sesuai. Lihat www.white-rodgers.com untuk lokasi pengiriman produk yang mengandung merkuri.

PASANG DASAR TERMOSTAT KE DINDING

Lepaskan bahan kemasan dari termostat. Tarik perlahan penutup lurus dari dasar. Memaksa atau mencongkel termostat akan menyebabkan kerusakan pada unit.
Tempatkan dasar di atas lubang di dinding dan tandai lokasi lubang pemasangan di dinding menggunakan dasar sebagai templat (lihat Gbr.1).
Pindahkan dasar keluar dari jalan. Bor lubang pemasangan.
Dorong kabel melalui lubang di dasar termostat.
Kencangkan dasar secara longgar ke dinding menggunakan dua sekrup pemasangan. Tempatkan level di bagian bawah dasar, sesuaikan hingga rata, lalu kencangkan sekrup. (Perataan hanya untuk penampilan dan tidak akan memengaruhi pengoperasian termostat.) Jika Anda menggunakan lubang pemasangan yang ada, atau jika lubang yang dibor terlalu besar dan tidak memungkinkan Anda untuk mengencangkan dasar dengan pas, gunakan jangkar sekrup plastik untuk mengamankan subbase.
Hubungkan kabel ke terminal di dasar menggunakan skema pengkabelan yang sesuai (lihat gbr. 2 hingga 4).
Dorong kelebihan kabel ke dalam dinding dan sumbat lubang dengan bahan tahan api (seperti insulasi fiberglass) untuk mencegah aliran udara memengaruhi pengoperasian termostat.

PEMILIHAN SAKLAR TERMINAL O/B

Saklar O/B pada termostat ini diatur dari pabrik ke posisi "O". Ini akan mengakomodasi sebagian besar aplikasi pompa panas, yang memerlukan relai pengalih untuk diberi energi dalam mode DINGIN. Jika termostat yang Anda ganti atau pompa panas yang dipasang dengan termostat ini memerlukan terminal "B", untuk memberi energi pada relai pengalih dalam mode PANAS, saklar O/B harus dipindahkan ke posisi "B".

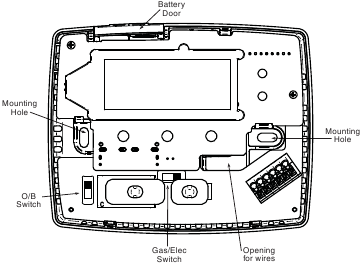

Gambar 1. Dasar Termostat

SAKLAR GAS / ELEC

Jika sistem Anda adalah pompa panas, Saklar GAS/ELEC harus diatur ke ELEC (lihat Gbr. 1) Jika sistem Anda adalah satu tahap, saklar harus diatur ke GAS. Pengaturan saklar harus sesuai dengan konfigurasi sistem yang dipilih di menu konfigurasi.

LOKASI BATERAI

Dua baterai alkaline "AA" dipasang di termostat Anda dengan tag baterai untuk mencegah pengurasan daya. Sebelum digunakan, buka pintu baterai dan lepaskan tag baterai. Untuk membuka, tarik pintu baterai seperti yang ditunjukkan oleh panah dan angkat hingga terbuka. Dua baterai "AA" akan mengoperasikan semua fungsi atau mempertahankan waktu dan terus menampilkan suhu selama kehilangan daya AC. Baterai yang terpasang juga akan memungkinkan pemrograman sebelum pemasangan. Untuk mengganti baterai, tarik pintu baterai yang ditunjukkan oleh panah dan angkat hingga terbuka. Menggunakan polaritas yang ditunjukkan di dalam pintu baterai, masukkan baterai. Untuk menutup pintu baterai, ayunkan pintu ke bawah sambil menarik ke arah panah. Setelah sepenuhnya turun, jentikkan pintu kembali ke posisinya.

Termostat dapat ditenagai oleh daya AC sistem atau Baterai. Jika ditampilkan, termostat ditenagai oleh baterai. Jika tidak ditampilkan, termostat ditenagai oleh sistem dengan cadangan baterai opsional. Ketika daya baterai yang tersisa kira-kira setengah, akan ditampilkan. Ketika "Ganti " ditampilkan, segera pasang baterai alkaline "AA" yang baru. Untuk hasil terbaik, gunakan baterai alkaline merek premium baru seperti Duracell® atau Energizer®. Kami merekomendasikan untuk mengganti baterai setiap 2 tahun. Jika rumah akan kosong untuk jangka waktu yang lama (lebih dari 3 bulan) dan ditampilkan, baterai harus diganti sebelum pergi. Ketika masa pakai baterai kurang dari dua bulan tersisa, suhu titik setel akan bergeser 10 derajat (10 derajat lebih dingin dalam mode Panas / 10 derajat lebih hangat dalam mode Dingin). Jika offset terjadi, titik setel normal dapat diatur ulang secara manual dengan atau . Offset lain akan terjadi dalam dua hari jika baterai tidak diganti. Untuk mengganti baterai, atur sistem ke OFF (mati).

PEMULIHAN MANAJEMEN ENERGI (EMR)

Ketika fitur EMR diaktifkan, mikrokomputer termostat menghitung waktu yang dibutuhkan untuk mengubah suhu ruangan ke pengaturan program panas atau dingin berikutnya. Kemudian termostat akan memulai sistem sebelum periode program berikutnya sehingga suhu yang diinginkan tercapai pada atau mendekati awal periode (termostat menghitung 15 menit untuk setiap perubahan suhu 1°F). Fitur ini memberikan efisiensi yang lebih baik dengan memungkinkan perubahan suhu secara bertahap.

Misalnya: Termostat diprogram untuk memberikan suhu pemanasan semalam sebesar 66°F, dan selama periode program berikutnya, dimulai pukul 6:00 pagi, suhu yang diprogram adalah 70°F. Dengan EMR diaktifkan, termostat akan secara otomatis memulai sistem pemanas pada pukul 5:00 pagi, sehingga suhu yang diprogram sebesar 70°F tercapai sekitar pukul 6:00 pagi.

Jika suhu ruangan semalam hanya turun hingga 68°F, termostat akan memulai sistem pada pukul 5:30 untuk mencapai suhu yang diprogram sebesar 70°F pada pukul 6:00.

Termostat dikirimkan dengan fitur EMR aktif, yang berarti bahwa termostat akan memulai sistem pemanas sebelum awal periode program berikutnya.

Untuk menonaktifkan fungsi EMR, lihat menu Konfigurasi. Termostat kemudian akan menunggu hingga waktu yang diprogram untuk memulai sistem untuk perubahan suhu.

DIAGRAM PENGKABELAN

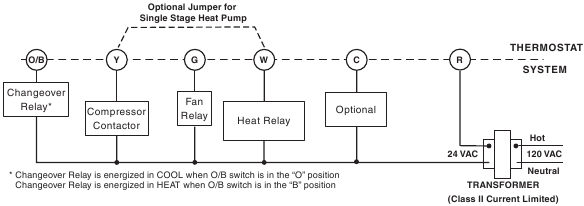

Gambar 2. Diagram pengkabelan tipikal untuk sistem satu tahap transformator tunggal

Gambar 3. Diagram pengkabelan tipikal untuk sistem satu tahap dua transformator tanpa sirkuit pengaman

CATATAN: Jika sirkuit pengaman hanya ada di salah satu sistem, lepaskan transformator dari sistem tanpa sirkuit pengaman.

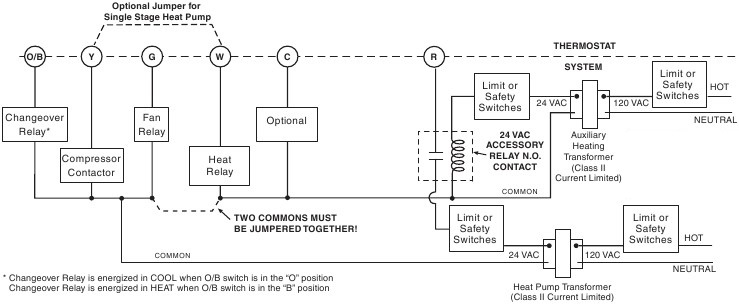

Gambar 4. Diagram pengkabelan tipikal untuk sistem satu tahap dua transformator dengan sirkuit pengaman di KEDUA sistem

CATATAN: Polaritas harus diperhatikan. Jika sisi PANAS dari transformator kedua di-jumper ke sisi UMUM dari transformator pertama, akan terjadi korsleting. Kerusakan pada peralatan akan terjadi saat daya dipulihkan.

CATATAN: Skema relai aksesori diperlukan ketika sirkuit pengaman ada di kedua sistem.

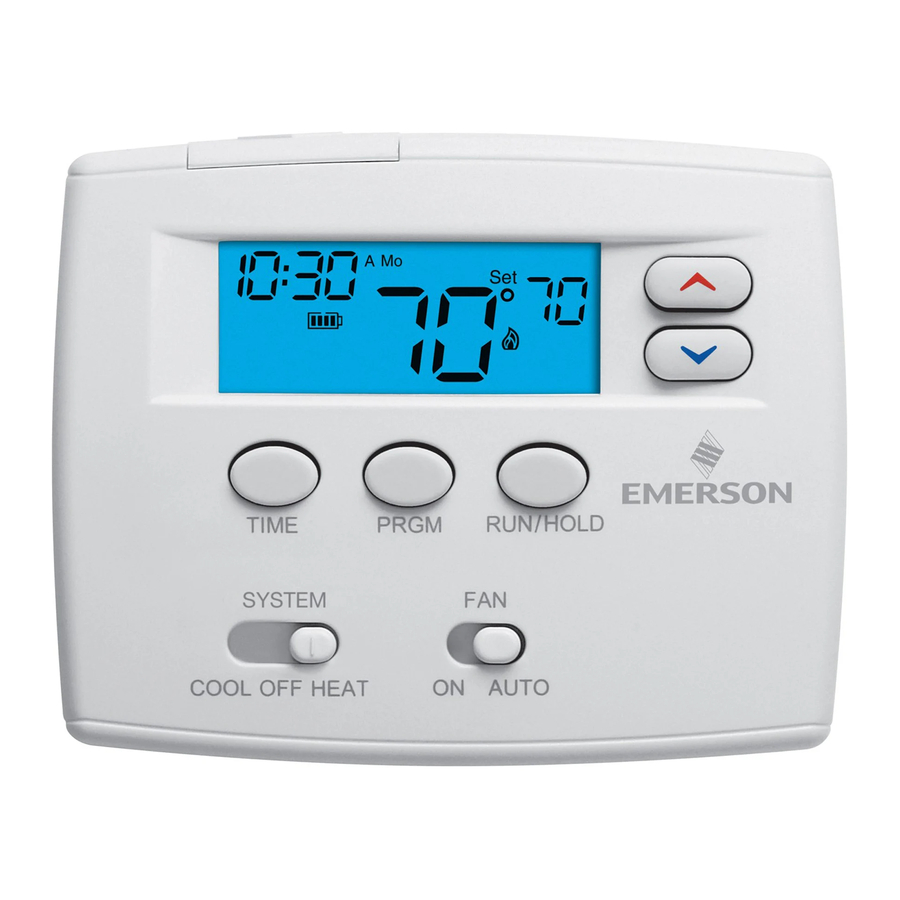

REFERENSI CEPAT TERMOSTAT

Sebelum Anda mulai memprogram termostat Anda, Anda harus terbiasa dengan fitur-fiturnya dan dengan tampilan serta lokasi dan pengoperasian tombol dan sakelar termostat (lihat gbr. 5). Termostat Anda terdiri dari dua bagian: penutup termostat dan dasar. Untuk melepas penutup, tarik lurus keluar dari dasar. Untuk mengganti penutup, sejajarkan penutup dengan dasar dan tekan hingga penutup terpasang pada dasar.

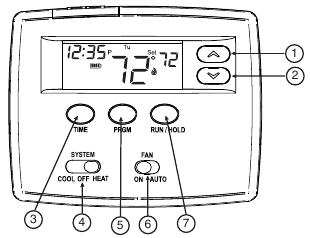

Tombol dan Sakelar Termostat

Menaikkan pengaturan suhu.
Menurunkan pengaturan suhu.
Tombol TIME (WAKTU).
Sakelar SYSTEM (SISTEM) (COOL (DINGIN), OFF (MATI), HEAT (PANAS), EMER (DARURAT)).
Tombol PRGM (program).
Sakelar FAN (KIPAS) (ON (HIDUP), AUTO (OTOMATIS)).
Tombol RUN/HOLD (program).

Tampilan

Menunjukkan hari dalam seminggu.
Menunjukkan suhu setpoint. Ini kosong ketika sakelar sistem berada di posisi OFF (MATI). Suhu setpoint ditampilkan (berkedip) jika termostat dalam mode penguncian untuk mencegah kompresor berputar terlalu cepat.
"Save" ("Hemat") menunjukkan fitur Cool Savings (Penghematan Dingin) diaktifkan di menu konfigurasi. "Save" ("Hemat") (berkedip) menunjukkan fitur Cool Savings (Penghematan Dingin) aktif.
Ikon Api () ditampilkan ketika sakelar SYSTEM (SISTEM) berada di posisi HEAT (PANAS). Ikon Api () ditampilkan berkedip ketika termostat meminta panas. Ikon Kepingan Salju () ditampilkan (tidak berkedip) ketika sakelar SYSTEM (SISTEM) berada di posisi COOL (DINGIN). Ikon Kepingan Salju () ditampilkan (berkedip) jika termostat meminta dingin.
Menampilkan suhu saat ini.
"Service" ("Servis") menunjukkan kesalahan diagnostik dalam sistem pemanas/pendingin. Ini tidak menunjukkan kesalahan pada termostat.
"Change Filter" ("Ganti Filter") ditampilkan ketika sistem telah berjalan selama periode waktu filter yang diprogram sebagai pengingat untuk mengganti atau membersihkan filter udara Anda.
"" menunjukkan tingkat daya baterai. "Change " menunjukkan baterai harus diganti.
Menunjukkan waktu.
"A" "P" menunjukkan waktu sebagai Pagi (A) Sore (P).
"Temp Hold" ("Tahan Suhu") menunjukkan penahanan sementara atau "Hold" ("Tahan") menunjukkan mode tahan.

Menu konfigurasi memungkinkan Anda untuk mengatur karakteristik pengoperasian termostat tertentu sesuai dengan sistem atau kebutuhan pribadi Anda. Untuk masuk ke menu: Atur termostat Anda ke OFF (MATI) dan tekan tombol dan secara bersamaan. Layar akan menampilkan item pertama di menu konfigurasi. Tekan RUN/HOLD untuk mengubah ke item menu berikutnya atau tekan TIME (WAKTU) untuk kembali ke item sebelumnya di menu. Untuk keluar dari menu dan kembali ke operasi program, tekan PRGM. Jika tidak ada tombol yang ditekan dalam waktu lima belas menit, termostat akan kembali ke operasi normal.

Menu Konfigurasi

Nomor Referensi Menu	Tekan Tombol	Ditampilkan (Bawaan Pabrik)	Tekan atau untuk memilih dari opsi yang tercantum	Komentar
1	dan	SS	HP	Pilih Single Stage (SS) (Tahap Tunggal) atau Heat Pump (HP, 1 kompresor)
2	RUN/HOLD*	CS (OFF)	On	Pilih Fitur Cool Savings (Penghematan Dingin) On (Hidup) atau OFF (Mati)
2	RUN/HOLD*	CS (3)	1, 2, 3, 4, 5, 6	Jika CS dipilih On (Hidup), pilih nilai Cool Savings (Penghematan Dingin)
3	RUN/HOLD*	E (On)	OFF	Pilih Energy Management Recovery (Pemulihan Manajemen Energi) On (Hidup) atau OFF (Mati)
4	RUN/HOLD*	CR Heat (ME)	FA, SL	Pilih Adjustable Anticipation (Antisipasi yang Dapat Disesuaikan), laju siklus, Heat Single Stage (Panas Tahap Tunggal)
5	RUN/HOLD*	CR Cool (FA)	SL	Pilih Adjustable Anticipation (Antisipasi yang Dapat Disesuaikan), laju siklus, Cool Single Stage (Dingin Tahap Tunggal)
6	RUN/HOLD*	CL (OFF)	On	Pilih Compressor lockout (Penguncian Kompresor) OFF (Mati) atau On (Hidup)
7	RUN/HOLD*	L (On)	OFF	Pilih Display Light (Lampu Layar) On (Hidup) atau OFF (Mati)
8	RUN/HOLD*	Temp (0 HI)	4 LO hingga 4 HI	Pilih penyesuaian tampilan suhu lebih tinggi atau lebih rendah
9	RUN/HOLD*	°F	°C	Pilih Tampilan °F / °C (unit suhu dalam Fahrenheit atau Celsius)
10	RUN/HOLD*	Change Filter (OFF)	On	Pilih indikator penggantian filter OFF (Mati) atau On (Hidup)
10	RUN/HOLD*	Change Filter (200 h)	25 hingga 1975	Jika Change Filter (Ganti Filter) dipilih On (Hidup), pilih interval waktu untuk Indikator Change Filter (Ganti Filter). (dalam peningkatan 25 jam)
11	RUN/HOLD*			Kembali ke operasi normal

*Tekan RUN/HOLD untuk maju ke item berikutnya atau TIME (WAKTU) untuk mundur ke item sebelumnya

1) Konfigurasi Sistem - Memilih mode operasi SS (Single Stage) (Tahap Tunggal) atau HP (Heat Pump) (Pompa Panas). Konfigurasi bawaan adalah SS. Untuk operasi Heat Pump (Pompa Panas) pilih HP.

2) Pilih CS (Cool Savings™) - Dengan Cool Savings™ diaktifkan, termostat akan membuat penyesuaian kecil pada suhu Setpoint selama periode permintaan tinggi untuk mengurangi waktu berjalan sistem pendingin dan menghemat energi. Ketika sistem pendingin telah berjalan selama lebih dari 20 menit, kelembapan di rumah akan lebih rendah dan suhu setpoint yang lebih tinggi akan terasa nyaman. Setelah 20 menit waktu berjalan, termostat akan mulai meningkatkan suhu setpoint dalam langkah kurang dari satu derajat saat sistem terus berjalan. Penyesuaian ini pada akhirnya akan menyebabkan sistem memenuhi termostat dan mematikan sistem untuk mengurangi konsumsi energi. Ketika fitur Cool Savings (Penghematan Dingin) aktif dan membuat penyesuaian, layar akan menampilkan "Save" ("Hemat"). Jumlah penyesuaian pada suhu setpoint tergantung pada nilai Cool Savings (Penghematan Dingin) yang diatur, 1 menjadi penyesuaian paling sedikit dan 6 menjadi penyesuaian paling banyak. Dengan fitur ini diatur ke OFF (Mati), tidak akan ada perubahan yang terjadi ketika sistem pendingin terus berjalan selama periode permintaan tinggi. Periode permintaan tinggi biasanya terjadi selama sore hingga malam hari di hari-hari terpanas di musim panas.

3) Pilih Energy Management Recovery (Pemulihan Manajemen Energi) - Energy Management Recovery (E) On (Hidup) memungkinkan termostat untuk mulai memanaskan atau mendinginkan lebih awal untuk membuat suhu bangunan mencapai setpoint program pada waktu yang Anda tentukan. Pemanasan akan dimulai 5 menit lebih awal untuk setiap 1° suhu yang diperlukan untuk mencapai setpoint.

4 & 5) Pilih Pemilihan Laju Siklus - Pengaturan bawaan pabrik untuk Single Stage Heat (Panas Tahap Tunggal) adalah Medium Cycle (ME) (Siklus Sedang). Untuk Single Stage Cool (Dingin Tahap Tunggal) pengaturan bawaan adalah fast (FA) (cepat). Untuk mengubah laju siklus, tekan tombol dan .

Perbedaan laju siklus untuk pengaturan yang berbeda adalah:

MODE	Cepat (FA)	Sedang (ME)	Lambat (SL)
SS Heat (Panas SS)	0.6°F	0.8°F	1.2°F
SS Cool (Dingin SS)	1.2°F	-	1.7°F

6) Pilih Compressor Lockout (Penguncian Kompresor) CL OFF (Mati) atau ON (Hidup) - Memilih CL On (Hidup) akan menyebabkan termostat menunggu 5 menit di antara siklus pendinginan. Ini dimaksudkan untuk membantu melindungi kompresor dari siklus pendek. Beberapa kompresor yang lebih baru sudah memiliki penundaan waktu bawaan dan tidak memerlukan fitur ini. Produsen kompresor Anda dapat memberi tahu Anda jika fitur penguncian sudah ada di sistem mereka. Ketika penundaan waktu kompresor termostat terjadi, itu akan mem-flash setpoint hingga lima menit.

7) Pilih Tampilan Lampu Latar - Lampu latar tampilan meningkatkan kontras tampilan dalam kondisi pencahayaan rendah. Ketika terminal "C" terhubung, memilih lampu latar CdL On (Hidup) akan membuat lampu tetap menyala terus menerus. Memilih lampu latar OFF (Mati) akan menyalakan lampu sesaat ketika tombol apa pun ditekan. Ketika terminal "C" tidak terhubung, terlepas dari pilihan lampu latar, lampu akan menyala sesaat ketika tombol apa pun ditekan.

8) Pilih Penyesuaian Tampilan Suhu 4 LO hingga 4 HI - Memungkinkan Anda untuk menyesuaikan tampilan suhu ruangan hingga 4° lebih tinggi atau lebih rendah. Termostat Anda dikalibrasi secara akurat di pabrik tetapi Anda memiliki opsi untuk mengubah suhu tampilan agar sesuai dengan termostat Anda sebelumnya. Suhu ruangan saat ini atau yang disesuaikan akan ditampilkan di layar.

9) Pilih Pembacaan F° atau C° - Mengubah pembacaan tampilan ke Celsius atau Fahrenheit sesuai kebutuhan.

10) Pilih Pengingat Penggantian Filter dan Atur Waktu Berjalan Pilih pengingat "Change Filter" ("Ganti Filter") On (Hidup) atau OFF (Mati). Jika dipilih On (Hidup), tekan RUN/HOLD untuk memilih periode waktu dari 25 hingga 1975 jam dalam peningkatan 25 jam. Dalam aplikasi tipikal, 200 jam (bawaan) waktu berjalan kira-kira 30 hari. Setelah waktu operasi blower yang dipilih, termostat akan menampilkan "Change Filter" ("Ganti Filter") sebagai pengingat untuk mengganti atau membersihkan filter udara Anda. Ketika "Change Filter" ("Ganti Filter") ditampilkan, tekan tombol RUN/HOLD untuk menghapus tampilan dan memulai ulang waktu ke penggantian filter berikutnya. Pilihan OFF (Mati) akan membatalkan fitur ini.

OPERASI

PERIKSA OPERASI TERMOSTAT

Jika sewaktu-waktu selama pengujian sistem Anda tidak beroperasi dengan benar, hubungi petugas servis yang berkualifikasi.

Nyalakan daya ke sistem.

Operasi Kipas

Jika sistem Anda tidak memiliki koneksi terminal G, lewati ke Sistem Pemanas.

Pindahkan sakelar kipas ke posisi ON (hidup). Blower harus mulai beroperasi.
Pindahkan sakelar kipas ke posisi AUTO (otomatis). Blower harus segera berhenti.

Sistem Pemanas

Pindahkan sakelar SYSTEM (SISTEM) ke posisi HEAT (PANAS). Jika sistem pemanas tambahan memiliki pilot yang menyala, pastikan untuk menyalakannya.
Tekan untuk menyesuaikan pengaturan termostat menjadi 1° di atas suhu ruangan. Sistem harus mulai beroperasi.
Tekan untuk menyesuaikan pengaturan suhu di bawah suhu ruangan. Sistem pemanas harus berhenti beroperasi.

Sistem Pendingin

Untuk mencegah kerusakan kompresor dan/atau properti, jika suhu luar di bawah 50^oF, JANGAN operasikan sistem pendingin.

Pindahkan sakelar SYSTEM (SISTEM) ke posisi COOL (DINGIN).
Tekan untuk menyesuaikan pengaturan termostat di bawah suhu ruangan. Blower harus segera menyala dengan kecepatan tinggi, diikuti oleh sirkulasi udara dingin. Namun, jika suhu setpoint berkedip, fitur penguncian kompresor sedang beroperasi (lihat menu Konfigurasi, item 6).
Tekan untuk menyesuaikan pengaturan suhu di atas suhu ruangan. Sistem pendingin harus berhenti beroperasi.

Jangan biarkan kompresor berjalan kecuali pemanas oli kompresor telah beroperasi selama 6 jam dan sistem belum beroperasi setidaknya selama 5 menit.

OPERASI MANUAL

HOLD TEMPERATURE (TAHAN SUHU) — Dengan sakelar SYSTEM (SISTEM) diatur ke HEAT (PANAS) atau COOL (DINGIN), tekan sebentar tombol RUN/HOLD (JALANKAN/TAHAN). HOLD (TAHAN) akan ditampilkan. Gunakan atau untuk menyesuaikan suhu. Termostat akan menahan suhu ruangan pada pengaturan yang dipilih hingga Anda menekan tombol RUN/HOLD (JALANKAN/TAHAN) untuk memulai operasi program lagi.
TEMPERATURE OVERRIDE (TEMPORARY HOLD) (TIMPA SUHU (TAHAN SEMENTARA)) — Tekan atau hingga suhu yang Anda inginkan ditampilkan. Termostat akan menimpa pemrograman saat ini dan menjaga suhu ruangan pada suhu yang dipilih selama 2 jam atau hingga periode program berikutnya dimulai. Kemudian termostat akan secara otomatis kembali ke program.

PEMROGRAMAN

MEMPROGRAM TERMOSTAT ANDA

Bagian ini akan membantu Anda merencanakan program termostat Anda untuk memenuhi kebutuhan Anda. Untuk kenyamanan dan efisiensi maksimum, ingatlah panduan berikut saat merencanakan program Anda.

Saat memanaskan (mendinginkan) bangunan Anda, program suhu menjadi lebih dingin (lebih hangat) saat bangunan kosong atau selama periode aktivitas rendah.
Selama jam-jam awal pagi, kebutuhan akan pendinginan biasanya minimal.

Merencanakan Program Anda

Lihat waktu dan suhu yang telah diprogram sebelumnya dari pabrik yang ditunjukkan dalam jadwal contoh. Jika program ini sesuai dengan kebutuhan Anda, cukup tekan tombol RUN/HOLD (JALANKAN/TAHAN) untuk mulai menjalankan program preset pabrik.

Jika Anda ingin mengubah waktu dan suhu yang telah diprogram sebelumnya, ikuti langkah-langkah ini.

Tentukan periode waktu dan suhu untuk program Anda. Anda harus memprogram empat periode untuk setiap hari. Namun, Anda dapat menggunakan suhu pemanasan dan pendinginan yang sama untuk periode waktu berturut-turut. Anda dapat memilih waktu mulai, suhu pemanasan, dan suhu pendinginan secara independen (misalnya, Anda dapat memilih pukul 5:00 pagi dan 70° sebagai waktu mulai dan suhu pemanasan periode ke-1 harian, dan juga memilih pukul 7:00 pagi dan 76° sebagai waktu mulai dan suhu pendinginan periode ke-1 harian).

Gunakan tabel untuk merencanakan periode waktu program Anda dan suhu yang Anda inginkan selama setiap periode. Isi tabel lengkap untuk memiliki catatan program Anda.

Memasukkan Program Anda

Atur Waktu dan Hari Saat Ini

Tekan tombol TIME (WAKTU) sekali. Layar hanya akan menampilkan jam.
CONTOH:
Tekan dan tahan salah satu atau hingga Anda mencapai jam yang benar dan penunjukan AM/PM (AM (PAGI) dimulai pada tengah malam; PM (SORE) dimulai pada siang hari).
Tekan TIME (WAKTU) sekali lagi. Jendela tampilan hanya akan menampilkan menit.
CONTOH:
Tekan dan tahan salah satu atau hingga Anda mencapai menit yang benar.
Tekan TIME (WAKTU) sekali lagi. Layar akan menampilkan hari dalam seminggu.
Tekan atau hingga Anda mencapai hari dalam seminggu saat ini.
Tekan RUN/HOLD (JALANKAN/TAHAN) sekali. Layar akan menampilkan waktu, hari, suhu ruangan, dan suhu set-point yang benar.

CONTOH
Rencana Jadwal Pemanasan/Pendinginan
(Program Pabrik)

Periode		Harian
Periode		Waktu Mulai	Suhu
HEAT (PANAS)	KE-1	6:00 AM	70F
	KE-2	8:00 AM	62F
	KE-3	5:00 PM	70F
	KE-4	10:00 PM	62F
COOL (DINGIN)	KE-1	6:00 AM	78F
	KE-2	8:00 AM	85F
	KE-3	5:00 PM	78F
	KE-4	10:00 PM	82F

Masukkan Program Pemanasan

Pindahkan sakelar SYSTEM (SISTEM) ke HEAT (PANAS).
Tekan PRGM sekali. "Mo Tu We Th Fr Sa Su" (menunjukkan program harian) akan muncul di layar. Juga ditampilkan waktu mulai yang saat ini diprogram untuk periode pemanasan ke-1 dan suhu yang saat ini diprogram (berkedip).
CONTOH:
Jendela tampilan ini menunjukkan bahwa untuk periode hari kerja ke-1, waktu mulai adalah pukul 6:00 pagi, dan 70° adalah suhu yang diprogram (contoh ini mencerminkan pra-pemrograman pabrik).
Tekan atau untuk mengubah suhu yang ditampilkan ke suhu yang Anda pilih untuk periode program pemanasan ke-1.
Tekan TIME (WAKTU) sekali (waktu yang diprogram akan berkedip). Tekan atau hingga waktu yang Anda pilih muncul. Waktu akan berubah dalam interval 15 menit. Ketika waktu yang Anda pilih ditampilkan, tekan TIME (WAKTU) lagi untuk kembali ke mode ubah suhu.
Tekan PRGM sekali. Waktu mulai dan suhu setpoint yang saat ini diprogram untuk periode program pemanasan ke-2 akan muncul.
Ulangi langkah 3 dan 4 untuk memilih waktu mulai dan suhu pemanasan untuk periode program pemanasan ke-2.
Ulangi langkah 3 hingga 5 untuk periode program pemanasan ke-3 dan ke-4.
Ketika Anda telah selesai memasukkan program pemanasan Anda, tekan RUN/HOLD (JALANKAN/TAHAN).

Rencana Jadwal Pemanasan/Pendinginan

Periode		Harian
Periode		Waktu Mulai	Suhu
HEAT (PANAS)	KE-1
	KE-2
	KE-3
	KE-4
COOL (DINGIN)	KE-1
	KE-2
	KE-3
	KE-4

Jika suhu di luar di bawah 50° F, putuskan daya ke sistem pendingin sebelum memprogram. Memberi energi pada kompresor AC selama cuaca dingin dapat menyebabkan cedera pribadi atau properti kerusakan.

Masukkan Program Pendinginan

Pindahkan sakelar SYSTEM (SISTEM) ke posisi COOL (DINGIN).
Ikuti Masukkan Program Pemanasan untuk memasukkan program pendinginan Anda, menggunakan waktu dan suhu pendinginan yang Anda pilih.

PERIKSA PEMROGRAMAN ANDA

Ikuti langkah-langkah ini untuk memeriksa pemrograman termostat Anda untuk terakhir kalinya sebelum memulai operasi termostat.

Pindahkan sakelar SYSTEM (SISTEM) ke posisi HEAT (PANAS).
Tekan PRGM untuk melihat waktu dan suhu periode pemanasan hari kerja ke-1. Setiap kali Anda menekan PRGM, waktu dan suhu periode pemanasan berikutnya akan ditampilkan secara berurutan untuk hari kerja, kemudian periode program Sabtu dan Minggu (Anda dapat mengubah waktu atau suhu apa pun selama prosedur ini).
Tekan RUN/HOLD (JALANKAN/TAHAN).
Pindahkan sakelar SYSTEM (SISTEM) ke posisi COOL (DINGIN).
Ulangi langkah 2 untuk memeriksa program pendinginan.
Pindahkan sakelar SYSTEM (SISTEM) ke HEAT (PANAS) atau COOL (DINGIN) dan tekan RUN/ HOLD (JALANKAN/TAHAN) untuk memulai operasi program.

TERMOSTAT ANDA SEKARANG DIPROGRAM DAN SIAP MEMBERIKAN KENYAMANAN DAN EFISIENSI MAKSIMUM!

PEMECAHAN MASALAH

Operasi Reset

Jika lonjakan tegangan atau pelepasan statis mengosongkan tampilan atau menyebabkan operasi termostat yang tidak menentu, reset termostat dengan menekan tombol , dan TIME secara bersamaan.

Jika termostat memiliki daya, telah direset, dan masih tidak berfungsi dengan benar, hubungi petugas servis pemanas/pendingin Anda atau tempat pembelian.

Gejala	Kemungkinan Penyebab	Tindakan Korektif
Tidak Ada Pemanas/Tidak Ada Pendingin/Tidak Ada Kipas (masalah umum)	1. Sekering putus atau pemutus sirkuit trip. 2. Sakelar daya tungku ke OFF (mati). 3. Pintu atau panel kompartemen blower tungku longgar atau tidak terpasang dengan benar.	Ganti sekering atau reset pemutus. Putar sakelar ke ON (hidup). Ganti panel pintu pada posisi yang tepat untuk mengaktifkan interlock pengaman atau sakelar pintu.
Tidak Ada Pemanas	1. System Switch (Sakelar Sistem) tidak diatur ke Heat (Pemanas). 2. Sambungan longgar ke termostat atau sistem 3. Sistem Pemanas memerlukan servis atau termostat memerlukan penggantian.	Atur System Switch (Sakelar Sistem) ke Heat (Pemanas) dan naikkan titik setel di atas suhu ruangan. Verifikasi kabel termostat dan sistem terpasang dengan aman. Diagnostik: Atur System Switch (Sakelar Sistem) ke Heat (Pemanas) dan naikkan titik setel di atas suhu ruangan. Dalam waktu lima menit, termostat akan mengeluarkan suara klik lembut. Suara ini biasanya menunjukkan termostat beroperasi dengan benar. Jika termostat tidak berbunyi klik, coba operasi reset yang tercantum di atas. Jika termostat tidak berbunyi klik setelah direset, hubungi petugas servis pemanas dan pendingin Anda atau tempat pembelian untuk penggantian. Jika termostat berbunyi klik, hubungi produsen tungku atau petugas servis untuk memverifikasi sistem pemanas beroperasi dengan benar.
Tidak Ada Pendingin	1. System Switch (Sakelar Sistem) tidak diatur ke Cool (Pendingin). 2. Sambungan longgar ke termostat atau sistem. 3. Sistem Pendingin memerlukan servis atau termostat memerlukan penggantian	Atur System Switch (Sakelar Sistem) ke Cool (Pendingin) dan turunkan titik setel di bawah suhu ruangan. Verifikasi kabel termostat dan sistem terpasang dengan aman. Prosedur yang sama dengan diagnostik untuk kondisi No Heat (Tidak Ada Pemanas) kecuali atur termostat ke Cool (Pendingin) dan turunkan titik setel di bawah suhu ruangan. Mungkin ada penundaan hingga lima menit sebelum termostat berbunyi klik di Cooling (Pendinginan) jika opsi penguncian kompresor dipilih di menu konfigurasi (Item 6).
Pemanas, Pendingin, atau Kipas Berjalan Terus-Menerus	1. Kemungkinan korsleting pada kabel. 2. Kemungkinan korsleting pada termostat. 3. Kemungkinan korsleting pada sistem Pemanas/Pendingin/Kipas. 4. Fan Switch (Sakelar Kipas) diatur ke Fan On (Kipas Hidup).	Periksa setiap sambungan kabel untuk memverifikasi tidak ada yang korslet atau bersentuhan. Tidak ada kabel telanjang yang boleh keluar dari bawah sekrup terminal. Coba reset termostat seperti yang dijelaskan di bawah ini. Jika kondisi berlanjut, produsen sistem Anda atau petugas servis dapat menginstruksikan Anda tentang cara menguji sistem Pemanas/Pendingin/ untuk operasi yang benar. Jika sistem beroperasi dengan benar, ganti termostat.
Tungku Berputar Terlalu Cepat atau Terlalu Lambat (ayunan suhu sempit atau lebar)	1. Lokasi termostat dan/atau ukuran Sistem Pemanas atau Pendingin dapat memengaruhi laju siklus.	Item 3 (CR Heat) atau 4 (CR Cool) di Menu Konfigurasi adalah penyesuaian yang mengontrol laju siklus. Jika laju siklus yang dapat diterima tidak tercapai menggunakan penyesuaian FA (Cepat) atau SL (Lambat), hubungi petugas servis setempat untuk saran tambahan.
Pengaturan Termostat dan Termometer Tidak Sesuai	1. Pengaturan termometer termostat memerlukan penyesuaian.	Termometer dapat disesuaikan +/- derajat seperti yang tercantum dalam item 8 Menu Konfigurasi. Tidak ada penyesuaian lain yang mungkin.
Jam Kehilangan atau Menambah Waktu	1. Kehilangan daya ke termostat.	Termostat akan mempertahankan programnya dalam memori bahkan tanpa daya, tetapi waktu jam akan salah ketika daya dipulihkan. Lihat Tidak Ada Pemanas/Tidak Ada Pendingin/Tidak Ada Kipas (masalah umum) di atas untuk item yang perlu diperiksa dalam sistem.
Pemanas atau Pendingin Mulai Lebih Awal	1. EMR diaktifkan.	Lihat Menu Konfigurasi (Item 3)
Termostat Tidak Mengikuti Program	1. AM atau PM diatur salah dalam program. 2. AM atau PM diatur salah pada jam. 3. Lonjakan tegangan atau pelepasan statis. 4. Lihat "Pemanas atau Pendingin Mulai Lebih Awal" di atas.	Periksa pengaturan jam dan program saat ini termasuk penunjukan AM atau PM untuk setiap periode waktu. Jika terjadi lonjakan tegangan atau pelepasan statis, gunakan Operasi Reset yang tercantum di atas.
Tampilan Kosong dan/atau Tombol Tidak Merespons	1. Lonjakan Tegangan atau Pelepasan Statis.	Jika terjadi lonjakan tegangan atau pelepasan statis, gunakan Operasi Reset yang tercantum di atas.
