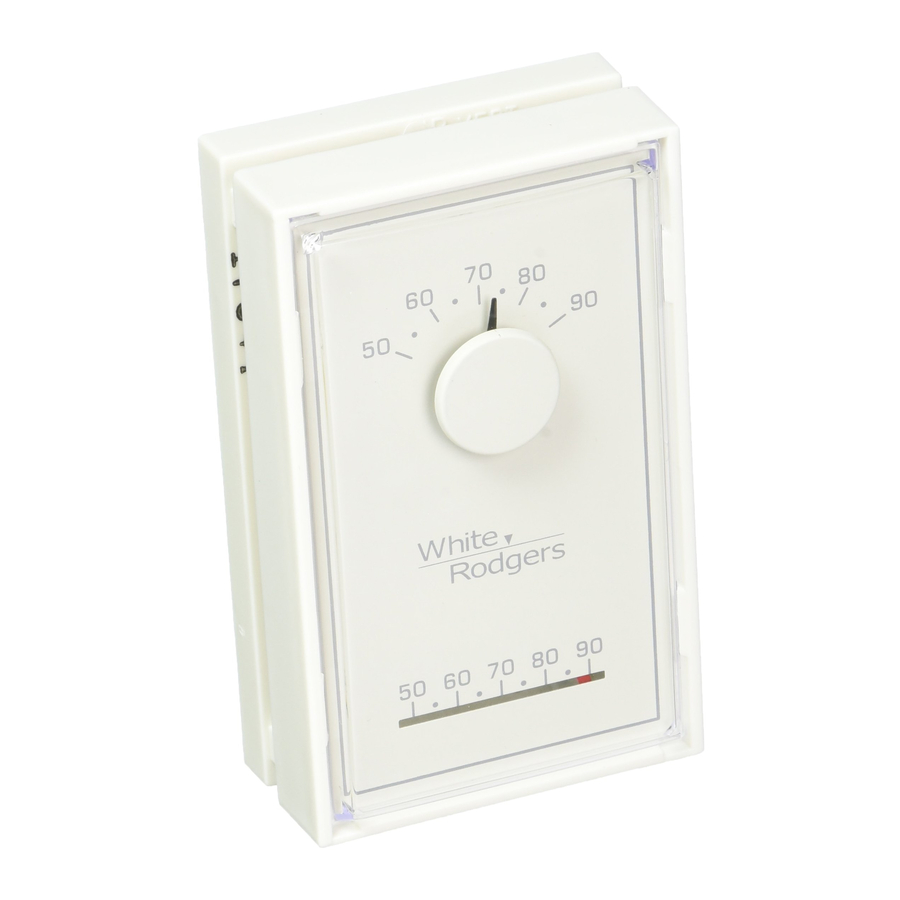

White Rodgers 1E30N-910, 1E50N-301 - Panduan Termostat Mekanis

Isi

1 PERSIAPAN
2 FITUR TERMOSTAT
3 MELEPAS TERMOSTAT LAMA
4 PEMASANGAN DAN PEMASANGAN KABEL
5 SETEL ANTISIPATOR PANAS
6 PENGOPERASIAN TERMOSTAT BARU
7 SPESIFIKASI
8 PEMECAHAN MASALAH
9 Referensi
10 Unduh manual
11 Dalam Bahasa Lain

TERMOSTAT ANDA MENGGANTIKAN

Sistem	Model
Sistem Hanya Pemanas Standar	1E30N-910 1E50N-301
Tungku Listrik
Pompa Panas (Tanpa Panas Tambahan atau Darurat)
Pemanas Gas atau Minyak
Sistem Hanya Pemanas Millivolt

PERSIAPAN

Kumpulkan alat yang diperlukan: bor listrik, obeng pipih, pemotong/pengupas kabel, level.

Kegagalan untuk mengikuti dan membaca semua instruksi dengan saksama sebelum memasang atau mengoperasikan kontrol ini dapat menyebabkan cedera diri dan/atau kerusakan properti.

FITUR TERMOSTAT

Fitur
Termostat dengan subbase atau pelat dinding

MELEPAS TERMOSTAT LAMA

Untuk mencegah sengatan listrik dan/atau kerusakan peralatan, putuskan aliran listrik ke sistem pada sekering utama atau pemutus sirkuit hingga pemasangan selesai.

Sebelum melepas kabel dari subbase pengalih termostat lama, beri label setiap kabel dengan penunjukan terminal dari mana kabel itu dilepas.

Lepas Termostat Lama: Termostat standar terdiri dari tiga bagian dasar:
1. Penutup, yang bisa berupa tipe jepret atau engsel.
2. Dasar, yang dilepas dengan melonggarkan semua sekrup pengikat.
3. Subbase pengalih, yang dilepas dengan membuka sekrup pemasangan yang menahannya di dinding atau pelat adaptor.

Catat pengaturan antisipator pada termostat lama untuk referensi di masa mendatang dan gunakan pada langkah 5.

Penunjuk antisipator panas, jika dapat disesuaikan, akan diatur pada salah satu dari serangkaian angka yang mewakili peringkat arus kontrol utama di tungku Anda. Angka tersebut akan menjadi salah satu dari berikut ini: .2, .4, .8, dll. atau 0.2, 0.4, 0.8, dll.

Jika tidak ada antisipator/indikasi panas yang ditampilkan, jangan khawatir; lanjutkan ke langkah berikutnya.

PERHATIAN! Produk ini tidak mengandung merkuri. Namun, produk ini dapat menggantikan unit yang mengandung merkuri.

Jangan membuka sel merkuri. Jika sel rusak, jangan sentuh merkuri yang tumpah. Kenakan sarung tangan yang tidak menyerap, ambil merkuri yang tumpah dan masukkan ke dalam wadah yang dapat ditutup rapat. Jika sel rusak, unit harus dibuang.

Merkuri tidak boleh dibuang ke tempat sampah rumah tangga. Saat unit yang digantikan oleh produk ini akan dibuang, masukkan ke dalam wadah yang sesuai. Lihat www.whiterodgers.com untuk lokasi pengiriman produk yang mengandung merkuri.

PEMASANGAN DAN PEMASANGAN KABEL

Jangan gunakan pada sirkuit yang melebihi voltase yang ditentukan. Voltase yang lebih tinggi akan merusak kontrol dan dapat menyebabkan bahaya sengatan listrik atau kebakaran.
Jangan melakukan korsleting pada terminal pada katup gas atau kontrol utama untuk menguji. Korsleting atau pemasangan kabel yang salah akan merusak termostat dan dapat menyebabkan cedera diri dan/atau kerusakan properti.
Pemasangan termostat dan semua komponen sistem harus sesuai dengan sirkuit Kelas II sesuai kode NEC.

Lepas dasar dari subbase atau pelat dinding: Longgarkan sekrup pada dasar dan lepas.
Pasang subbase pengalih atau pelat dinding: Gunakan sekrup yang disediakan untuk memasang subbase atau pelat dinding ke dinding.
Pasang kabel ke terminal yang sesuai: Sistem dua kabel (Hanya Pemanas). Pasang satu kabel ke RH dan satu ke kabel W.
Pasang Dasar Termostat: Dorong perlahan kelebihan kabel kembali ke lubang dinding dan sumbat lubang dengan bahan tahan api, seperti insulasi fiberglass untuk mencegah angin masuk memengaruhi pengoperasian termostat. Pasang dasar termostat ke subbase atau pelat dinding menggunakan tiga sekrup pengikat pada dasar termostat. Kencangkan sekrup dengan aman. Lanjutkan ke Langkah #5.

Berhati-hatilah saat mengamankan dan mengarahkan kabel agar tidak terjadi korsleting ke terminal yang berdekatan atau bagian belakang termostat. Cedera diri dan/atau kerusakan properti dapat terjadi.
BAGAN REFERENSI SILANG TERMINAL
Termostat Baru Penunjukan Terminal	Produsen Lain' Penunjukan Terminal
RH	4	RH	M	R5	R
W	W	W	H	4	W

SETEL ANTISIPATOR PANAS

Setel antisipator agar sesuai dengan pengaturan termostat lama Anda yang Anda catat di Langkah 3, atau, antisipator harus disetel agar sesuai dengan peringkat arus yang tertera pada kontrol pemanas utama Anda. Antisipator panas dapat disesuaikan dari 0,15 hingga 1,2 amp. Sesuaikan antisipator dengan memutar lengan kontak. Pengaturan antisipator ditunjukkan oleh angka-angka pada dasar yang ditunjuk oleh penunjuk. Jika Anda tidak yakin di mana harus menyetel antisipator, hubungi produsen pemanas untuk mendapatkan pengaturan yang disarankan.

Penyesuaian antisipator

Gerakkan penunjuk berlawanan arah jarum jam untuk memperpanjang siklus sistem pemanas; gerakkan searah jarum jam untuk memperpendek siklus pemanas. Penyesuaian tidak boleh lebih besar dari 1/2 tanda dalam satu waktu.

Untuk pengoperasian millivolt, putar lengan kontak ke Tautan Millivolt.

Pasang Penutup: Sejajarkan penutup dengan hati-hati dengan dasar dan pasang penutup ke dasar.

PENGOPERASIAN TERMOSTAT BARU

Termostat ini mudah dioperasikan. Setelah daya dihidupkan, gunakan sakelar sistem untuk memilih pemanasan, atau untuk mematikan sistem pemanas.

SPESIFIKASI

DATA LISTRIK

Peringkat Sakelar: 24 VAC (maks. 30 VAC)

Pemanasan: 0,15 hingga 1,2 Amp

Peringkat Antisipator:

Pemanasan: Dapat disesuaikan dari 0,15 hingga 1,2 Amp

DATA TERMAL:

Rentang Suhu: 50°F hingga 90°F (10°C hingga 32°C)

Rentang Kelembaban Operasi: 0 – 90% nonkondensasi

PEMECAHAN MASALAH

Pemasangan kabel tipikal untuk sistem pemanas transformator tunggal

Gejala	Kemungkinan Penyebab	Tindakan Korektif
Tidak Ada Panas/ Tidak Ada Kipas (masalah umum)	Sekering putus atau pemutus sirkuit trip. Sakelar daya tungku ke OFF (mati). Pintu atau panel kompartemen blower tungku longgar atau tidak terpasang dengan benar.	Ganti sekering atau setel ulang pemutus. Putar sakelar ke ON (hidup). Ganti panel pintu pada posisi yang tepat untuk mengaktifkan interlock pengaman atau sakelar pintu.
		Tidak Ada Panas	Lampu pilot tidak menyala. Kabel antisipator putus atau meleleh. Koneksi longgar ke termostat atau sistem. Termostat atau sistem pemanas memerlukan penggantian atau servis. Sakelar Sistem tidak disetel ke Heat (Pemanasan).	Nyalakan kembali pilot. Arus berlebihan atau korsleting di sistem. Mintalah petugas servis yang berkualifikasi untuk memeriksa sistem sebelum mengganti termostat. Verifikasi kabel termostat dan sistem terpasang dengan aman. Produsen tungku atau petugas servis Anda dapat menjelaskan cara menguji sistem pemanas untuk memverifikasi bahwa sistem beroperasi dengan benar. Jika sistem pemanas mampu beroperasi dan kondisi tidak ada panas tetap ada, ganti termostat. Setel Sakelar Sistem ke Heat (Pemanasan) dan naikkan suhu di atas suhu ruangan.
		Panas Intermiten	Kondisi Kunci Tungku	Banyak tungku memiliki perangkat pengaman yang mematikan sistem saat terjadi kondisi kunci. Jika panas bekerja secara intermiten, hubungi produsen tungku atau petugas servis setempat untuk mendapatkan bantuan.
		Panas atau Kipas Berjalan Terus-menerus.	Kemungkinan korsleting pada kabel. Kemungkinan korsleting pada termostat. Kemungkinan korsleting pada sistem panas/dingin/kipas.	Periksa setiap koneksi kabel ke termostat untuk memverifikasi bahwa kabel tersebut terpasang dengan rapi di bawah terminal. Tidak ada kabel tambahan yang boleh menonjol dari bawah terminal.
Siklus Tungku Terlalu Cepat atau Terlalu Lambat, Ayunan Suhu Sempit atau Lebar	Lihat Langkah 5, Menyesuaikan Antisipator.	Pengaturan antisipasi adalah satu-satunya penyesuaian yang memengaruhi laju siklus pemanasan. Jika laju siklus yang dapat diterima tidak tercapai menggunakan antisipator, hubungi petugas servis setempat untuk saran tambahan. Lokasi termostat, ukuran Sistem Panas/Dingin, dan arus yang ditarik dapat memengaruhi laju siklus.
Pengaturan Termostat dan Termometer Termostat Tidak Sesuai	Pengaturan termometer termostat memerlukan penyesuaian. Tuas pengaturan termostat memerlukan kalibrasi.	Termometer dapat disesuaikan dengan menggunakan obeng berlubang standar. Putar sekrup penunjuk termometer yang terletak di dalam penutup depan untuk mengubah pengaturan. Untuk mengkalibrasi tuas pengaturan, hubungi petugas servis pemanas dan pendingin setempat.
Menyesuaikan Termometer	Termometer termostat tidak sesuai dengan termometer ruangan lainnya.	Termometer pada termostat dikalibrasi secara akurat di pabrik kami, tetapi Anda dapat menyesuaikannya dengan menggunakan obeng berlubang standar. Putar sekrup penunjuk termometer yang terletak di dalam penutup depan untuk mengubah pengaturan.
