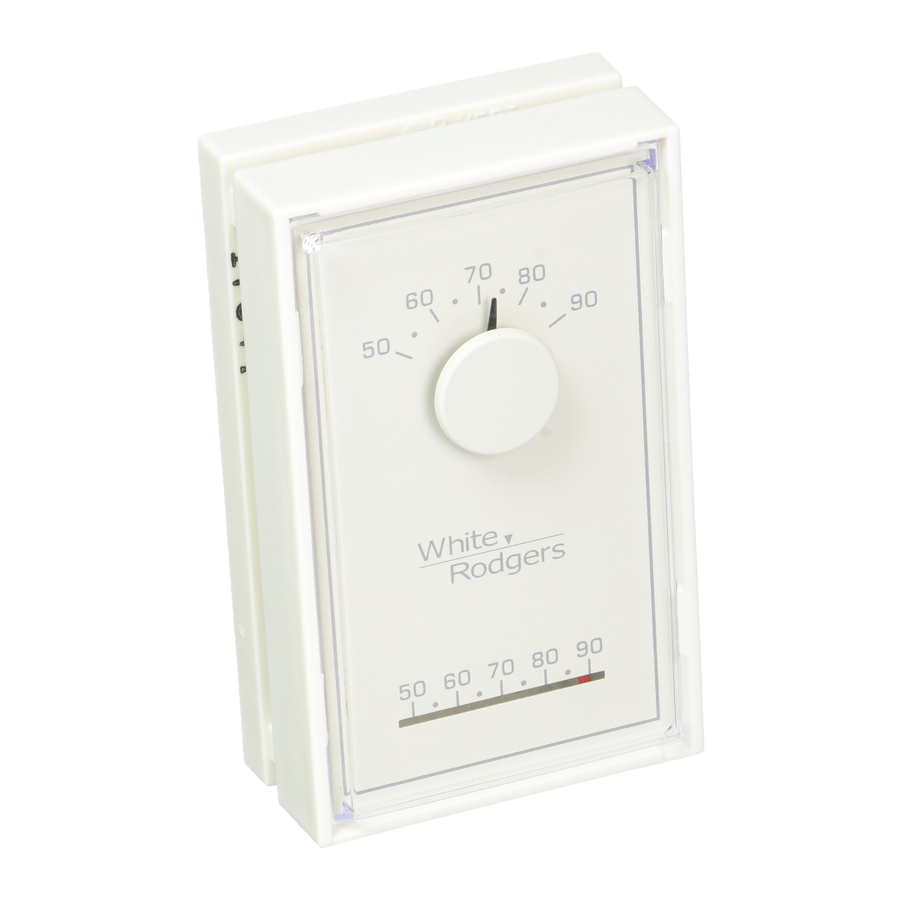

White Rodgers 1E30N-910, 1E50N-301 - Mwongozo wa Thermostati za Kimakanika

Yaliyomo

1 MAANDALIZI
2 SIFA ZA THERMOSTAT
3 KUONDOA THERMOSTAT YA ZAMANI
4 KUPACHIKA NA KUWEKA WAYA
5 WEKA ANTICIPATOR YA JOTO
6 UENDESHAJI WA THERMOSTAT MPYA
7 MAELEZO
8 UTATUZI WA MATATIZO
9 Marejeleo
10 Pakua mwongozo
11 Katika Lugha Nyingine

THERMOSTAT YAKO INACHUKUA NAFASI YA

Mfumo	Miundo
Mifumo ya Kawaida ya Joto Pekee	1E30N-910 1E50N-301
Tanuru ya Umeme
Pampu ya Joto (Hakuna Joto Msaidizi au la Dharura)
Gesi au Joto la Mafuta
Mifumo ya Millivolt ya Joto Pekee

MAANDALIZI

Kusanya zana zinazohitajika: mashine ya kuchimba umeme, bisibisi ya kichwa bapa, kikata waya/kifyatulia waya, kiwango.

Kukosa kufuata na kusoma maagizo yote kwa uangalifu kabla ya kusakinisha au kuendesha kidhibiti hiki kunaweza kusababisha majeraha ya kibinafsi na/au uharibifu wa mali.

SIFA ZA THERMOSTAT

Sifa
Thermostat yenye msingi mdogo au bamba la ukutani

KUONDOA THERMOSTAT YA ZAMANI

Ili kuzuia mshtuko wa umeme na/au uharibifu wa vifaa, tenganisha nguvu za umeme kwenye mfumo kwenye fuse kuu au kivunja mzunguko hadi usakinishaji ukamilike.

Kabla ya kuondoa waya kutoka kwa msingi mdogo wa kubadilishia wa thermostat ya zamani, weka lebo kila waya na jina la terminal iliyoondolewa kutoka kwake.

Ondoa Thermostat ya Zamani: Thermostat ya kawaida ina sehemu tatu za msingi:
1. Kifuniko, ambacho kinaweza kuwa cha aina ya kubana au bawaba.
2. Msingi, ambao huondolewa kwa kulegeza skrubu zote zilizoshikiliwa.
3. Msingi mdogo wa kubadilishia, ambao huondolewa kwa kufungua skrubu za kupachika ambazo huushikilia kwenye ukuta au bamba la adapta.

Andika kumbukumbu ya mpangilio wa anticipator kwenye thermostat ya zamani kwa marejeleo ya baadaye na utumie katika hatua ya 5.

Kielekezi cha anticipator ya joto, ikiwa kinaweza kurekebishwa, kitawekwa kwenye mojawapo ya mfululizo wa nambari zinazowakilisha ukadiriaji wa sasa wa kidhibiti msingi katika tanuru yako. Nambari itakuwa mojawapo ya zifuatazo: .2, .4, .8, n.k. au 0.2, 0.4, 0.8, n.k.

Ikiwa hakuna anticipator/dalili ya joto inayoonyeshwa, usijali; endelea kwenye hatua inayofuata.

onyo TAHADHARI! Bidhaa hii haina zebaki. Hata hivyo, bidhaa hii inaweza kuchukua nafasi ya kitengo ambacho kina zebaki.

Usifungue seli za zebaki. Ikiwa seli imeharibika, usiguse zebaki yoyote iliyomwagika. Ukiwa umevaa glavu zisizoingiza maji, chukua zebaki iliyomwagika na uweke kwenye chombo ambacho kinaweza kufungwa. Ikiwa seli imeharibika, kitengo kinapaswa kutupwa.

Zebaki haipaswi kutupwa kwenye takataka za nyumbani. Wakati kitengo ambacho bidhaa hii inachukua nafasi yake kitatupwa, weka kwenye chombo kinachofaa. Rejelea www.whiterodgers.com kwa eneo la kutuma bidhaa iliyo na zebaki.

KUPACHIKA NA KUWEKA WAYA

Usitumie kwenye saketi zinazozidi voltage iliyoainishwa. Voltage ya juu itaharibu kidhibiti na inaweza kusababisha mshtuko au hatari ya moto.
Usifanye saketi fupi kwenye vituo vya valve ya gesi au kidhibiti msingi ili kujaribu. Saketi fupi au wiring isiyo sahihi itaharibu thermostat na inaweza kusababisha majeraha ya kibinafsi na/au uharibifu wa mali.
Ufungaji wa thermostat na vipengele vyote vya mfumo vitatii saketi za Class II kwa mujibu wa kanuni ya NEC.

Ondoa msingi kutoka kwa msingi mdogo au bamba la ukutani: Legeza skrubu kwenye msingi na uondoe.
Pachika msingi mdogo wa kubadilishia au bamba la ukutani: Tumia skrubu zilizotolewa kupachika msingi mdogo au bamba la ukutani kwenye ukuta.
Ambatanisha waya kwenye vituo vinavyofaa: Mifumo ya waya mbili (Joto Pekee). Ambatanisha waya moja kwa RH na moja kwa waya W.
Pachika Msingi wa Thermostat: Sukuma kwa upole waya wa ziada kurudi kwenye tundu la ukuta na uzibe tundu kwa nyenzo isiyoshika moto, kama vile insulation ya fiberglass ili kuzuia rasimu kuathiri uendeshaji wa thermostat. Pachika msingi wa thermostat kwenye msingi mdogo au bamba la ukutani kwa kutumia skrubu tatu zilizoshikiliwa kwenye msingi wa thermostat. Kaza skrubu kwa usalama. Endelea kwenye Hatua #5.

Kuwa mwangalifu wakati wa kulinda na kuelekeza waya ili zisifanye saketi fupi kwenye vituo vilivyo karibu au nyuma ya thermostat. Majeraha ya kibinafsi na/au uharibifu wa mali unaweza kutokea.
CHATI YA MAREJELEO YA VITUO
Thermostat Mpya Jina la Kituo	Watengenezaji Wengine' Jina la Kituo
RH	4	RH	M	R5	R
W	W	W	H	4	W

WEKA ANTICIPATOR YA JOTO

Weka anticipator ili ilingane na mpangilio wa thermostat yako ya zamani uliyoandika katika Hatua ya 3, au, anticipator inapaswa kuwekwa ili ilingane na ukadiriaji wa sasa uliopigwa mhuri kwenye kidhibiti chako kikuu cha kupasha joto. Anticipator ya joto inaweza kubadilishwa kutoka 0.15 hadi 1.2 amps. Rekebisha anticipator kwa kuzungusha mkono wa mawasiliano. Mpangilio wa anticipator unaonyeshwa na nambari kwenye msingi ambao kielekezi kinaelekeza. Ikiwa huna uhakika wa mahali pa kuweka anticipator wasiliana na mtengenezaji wa hita kwa mpangilio uliopendekezwa.

Marekebisho ya anticipator

Sogeza kielekezi kinyume na saa ili kurefusha mizunguko ya mfumo wa kupasha joto; sogeza saa ili kufupisha mizunguko ya kupasha joto. Marekebisho hayapaswi kuwa makubwa kuliko alama 1/2 kwa wakati mmoja.

Kwa uendeshaji wa millivolt, zungusha mkono wa mawasiliano hadi Millivolt Link.

Bana Kifuniko: Panga kwa uangalifu kifuniko na msingi na ubane kifuniko kwenye msingi.

UENDESHAJI WA THERMOSTAT MPYA

Thermostat hii ni rahisi kuendesha. Baada ya nguvu kuwashwa, tumia swichi ya mfumo kuchagua kupasha joto, au kuzima mfumo wa kupasha joto.

MAELEZO

TAARIFA ZA UMEME

Ukadiriaji wa Swichi: 24 VAC (30 VAC max.)

Kupasha joto: 0.15 hadi 1.2 Amps

Ukadiriaji wa Anticipator:

Kupasha joto: Inaweza kubadilishwa kutoka 0.15 hadi 1.2 Amps

TAARIFA ZA JOTO:

Kiwango cha Joto: 50°F hadi 90°F (10°C hadi 32°C)

Kiwango cha Unyevu wa Uendeshaji: 0 – 90% isiyoganda

UTATUZI WA MATATIZO

Wiring
Wiring ya kawaida kwa mfumo wa kupasha joto wa transformer moja

Dalili	Sababu Inayowezekana	Hatua ya Kurekebisha
Hakuna Joto/ Hakuna Feni (matatizo ya kawaida)	Fuse iliyopulizwa au kivunja mzunguko kilichosafiri. Swichi ya nguvu ya tanuru IMEZIMWA. Mlango au paneli ya chumba cha kupulizia tanuru ililegea au haijasakinishwa vizuri.	Badilisha fuse au uweke upya kivunja. Washa swichi. Badilisha paneli ya mlango katika nafasi sahihi ili kushirikisha kuingiliana kwa usalama au swichi ya mlango.
		Hakuna Joto	Mwanga wa rubani haujawashwa. Waya ya anticipator iliyovunjika au iliyoyeyuka. Muunganisho uliilegea kwenye thermostat au mfumo. Thermostat au mfumo wa kupasha joto unahitaji kubadilishwa au kuhudumiwa. Swichi ya Mfumo haijawekwa kwenye Joto.	Washa tena rubani. Mkondo mwingi au saketi fupi iliyokufa kwenye mfumo. Mfanye mtu wa huduma aliyehitimu aangalie mfumo kabla ya kubadilisha thermostat. Thibitisha kuwa waya za thermostat na mfumo zimeambatanishwa kwa usalama. Mtengenezaji wa tanuru yako au mtu wa huduma anaweza kuelezea jinsi ya kujaribu mfumo wa kupasha joto ili kuthibitisha kuwa unafanya kazi kwa usahihi. Ikiwa mfumo wa kupasha joto una uwezo wa kufanya kazi na hali ya hakuna joto inaendelea, badilisha thermostat. Weka Swichi ya Mfumo kwenye Joto na uinue joto juu ya joto la chumba.
		Joto la Mara kwa Mara	Hali ya Kufunga Tanuru	Tanuru nyingi zina vifaa vya usalama ambavyo huzima mfumo wakati hali ya kufunga inatokea. Ikiwa joto linafanya kazi mara kwa mara wasiliana na mtengenezaji wa tanuru au mtu wa huduma wa eneo lako kwa usaidizi.
		Joto au Feni Hufanya Kazi Mara kwa Mara.	Saketi fupi inayowezekana katika wiring. Saketi fupi inayowezekana katika thermostat. Saketi fupi inayowezekana katika mfumo wa joto/baridi/feni.	Angalia kila muunganisho wa waya kwenye thermostat ili kuthibitisha kuwa imefungwa vizuri chini ya vituo. Hakuna waya wa ziada unapaswa kuchomoza kutoka chini ya vituo.
Mizunguko ya Tanuru Huenda Haraka Sana au Polepole Sana Mzunguko Mwembamba au Mpana wa Joto	Tazama Hatua ya 5, Kurekebisha Anticipator.	Mpangilio wa anticipator ndio marekebisho pekee ambayo huathiri kiwango cha mzunguko wa kupasha joto. Ikiwa kiwango cha mzunguko kinachokubalika hakipatikani kwa kutumia anticipator wasiliana na mtu wa huduma wa eneo lako kwa mapendekezo ya ziada. Eneo la thermostat, ukubwa wa Mfumo wa Joto/Baridi na mchoro wa sasa unaweza kuathiri kiwango cha mzunguko.
Mpangilio wa Thermostat na Kipimajoto cha Thermostat Havitofautiani	Mpangilio wa kipimajoto cha thermostat unahitaji marekebisho. Lever ya mpangilio wa thermostat inahitaji calibration.	Kipimajoto kinaweza kurekebishwa kwa kutumia bisibisi ya kawaida iliyofungwa. Zungusha skrubu ya kielekezi cha kipimajoto iliyo ndani ya kifuniko cha mbele ili kubadilisha mpangilio. Kwa calibrating lever ya mpangilio wasiliana na mtu wa huduma ya kupasha joto na kupoeza wa eneo lako.
Kurekebisha Kipimajoto	Kipimajoto cha thermostat hakikubaliani na vipimajoto vingine vya chumba.	Kipimajoto kwenye thermostat kimekalibrishwa kwa usahihi kwenye kiwanda chetu lakini unaweza kukirekebisha kwa kutumia bisibisi ya kawaida iliyofungwa. Zungusha skrubu ya kielekezi cha kipimajoto iliyo ndani ya kifuniko cha mbele ili kubadilisha mpangilio.
