Emerson 1F75C-11PR - Mwongozo wa Thermostat Inayoweza Kuratibiwa ya Hatua Moja

TAARIFA KUHUSU ZEBRA: Bidhaa hii haina zebaki. Hata hivyo, bidhaa hii inaweza kuchukua nafasi ya bidhaa iliyo na zebaki. Zebaki na bidhaa zilizo na zebaki hazipaswi kutupwa kwenye takataka za nyumbani. Rejelea www.thermostat-recycle.org kwa maelezo kuhusu utupaji wa bidhaa zilizo na zebaki.

MAELEZO

USAKINISHAJI WA THERMOSTAT

WIRING

Rejelea maagizo ya mtengenezaji wa vifaa kwa maelezo maalum ya wiring ya mfumo. Baada ya wiring, angalia MENU YA MSAKAJI kwa usanidi sahihi wa thermostat. Jedwali la wiring lililoonyeshwa ni la mifumo ya kawaida na linaelezea kazi za kituo cha thermostat.

*Wakati waya za RC na RH zipo, kata jumper ya RC/RH (angalia ukurasa unaofuata).
**Kwa mifumo ya pampu ya joto, ongeza waya ya jumper ili kuunganisha vituo vya Y na W

Tahadhari

• Usizidi viwango vya vipimo.
• Wiring yote lazima ifuate kanuni na sheria za umeme za mitaa na kitaifa.
• Udhibiti huu ni chombo cha usahihi, na unapaswa kushughulikiwa kwa uangalifu. Kukabidhi vibaya au kupotosha vipengele kunaweza kusababisha udhibiti kufanya kazi vibaya.

Usitumie kwenye saketi zinazozidi voltage iliyoainishwa.
Voltage ya juu itaharibu udhibiti na inaweza kusababisha hatari ya mshtuko au moto.
Usifanye mzunguko mfupi kwenye vituo kwenye valve ya gesi au udhibiti wa msingi ili kujaribu. Mzunguko mfupi au wiring isiyo sahihi itachoma thermostat na inaweza kusababisha majeraha ya kibinafsi na/au uharibifu wa mali.

Ili kuzuia mshtuko wa umeme na/au uharibifu wa vifaa, kata nguvu za umeme kwenye mfumo, kwenye fuse kuu au kisanduku cha mzunguko, hadi usakinishaji ukamilike.

Betri za alkali za Premium AA zinahitajika wakati waya wa C haupatikani. Wakati waya wa C unapatikana, betri hutoa chanzo cha akiba cha nguvu (hii itadumisha saa endapo umeme utakatika).

1. Swichi ya Gesi/Umeme (Gas/Elec Switch)
   Ikiwa mfumo ni pampu ya joto au tanuru ya umeme, Swichi ya GAS/ELEC lazima iwekwe kwa Elec. Ikiwa mfumo wako ni tanuru ya gesi au mafuta, swichi lazima iwekwe kwa Gas.
2. Swichi ya Kituo cha O/B (O/B Terminal Switch)
   Swichi ya O/B kwenye thermostat hii imewekwa kiwandani kwa nafasi ya O. Hii itashughulikia matumizi mengi ya pampu ya joto, ambayo yanahitaji relay ya kubadilisha iendeshwe katika Baridi (Cool). Ikiwa pampu ya joto inayowekwa inahitaji kituo cha B, ili kuwezesha relay ya kubadilisha katika Joto (Heat), swichi ya O/B lazima ihamishwe hadi nafasi ya B.
3. Waya ya Jumper ya RC/RH (RC/RH Jumper Wire)
   Thermostat hii huunganisha vituo vya RC na RH kwa umeme kwa hivyo waya ya jumper haihitajiki. Ikiwa programu inatoa waya tofauti kwa RC na RH, kata jumper ya RC/RH. Hii itatenga vituo vyote ili viweze kutumika kwa kujitegemea.

MENU YA MSAKAJI

Ili kufikia MENU YA MSAKAJI (INSTALLER'S MENU) weka swichi ya mfumo kwenye nafasi ya OFF (ZIMA) kisha ubonyeze na ushikilie halijoto na vifungo kwa sekunde 3. Onyesho litaonyesha kipengee 30 kwenye jedwali hapa chini. Tumia halijoto na vifungo kwa kuvibonyeza kwa wakati mmoja ili kupitia vipengee vya menyu. Bonyeza au kubadilisha mpangilio wa menyu.

Menyu ya Msakaji # (Installer's Menu #) (Shikilia Menyu (Hold Menu) 3 Sekunde)	Maelezo	Mpangilio Mkuu (Default Setting) (ikoni zinazomulika)	Mipangilio (Bonyeza (Press) au )
30	Kiwango cha Mzunguko wa Joto (Heat Cycle Rate) (jinsi joto litawashwa mara ngapi)	MEd	SLO – polepole (slow) MEd – kati (medium) FAS – haraka (fast)
35	Kiwango cha Mzunguko wa Baridi (Cool Cycle Rate) (jinsi kupoeza kutawashwa mara ngapi)	MEd	SLO – polepole (slow) MEd – kati (medium) FAS – haraka (fast)
50	Kufunga Compressor (Compressor Lockout) (hulinda compressor dhidi ya mzunguko mfupi)	OFF	On – onyesho la dakika 5 OFF – hakuna kuchelewa
65	Kikomo cha Juu cha Joto (Maximum Heat Limit) (kiwango cha juu cha kuweka kwa hali ya joto)	99	47 hadi 99
66	Kikomo cha Chini cha Baridi (Minimum Cool Limit) (kiwango cha chini cha kuweka kwa hali ya baridi)	45	45 hadi 97
74	Aina ya Ratiba (Schedule Type) (weka kama Siku 7, Siku 5-1-1 au Isiyoweza Kuratibiwa)	5	7 – Siku 7 5 – Siku 5-1-1 0 – Haiwezi Kuratibiwa (Non Programmable)
76	Mwanzo wa Mapema (Early Start) (huanza kupasha joto au kupoeza mapema ili halijoto yako iliyoratibiwa ifikiwe kwa wakati ulioratibiwa)	OFF	On – anza mapema OFF – anza kwa wakati wa kipindi cha programu
79	Fahrenheit au Celsius	°F	°F – Fahrenheit °C – Celsius
81	Marekebisho ya Onyesho la Halijoto (Temperature Display Adjustment) (rekebisha "Halijoto ya Chumba" iliyoonyeshwa)	0	-5 hadi +5
83	Mwanga wa Onyesho Endelevu (Continuous Display Light) (weka taa ya nyuma iwe imewashwa kila wakati – waya wa "C" unahitajika)	OFF	On – imewashwa kila wakati OFF – kwa muda mfupi
86	Badilisha Kichujio cha Hewa (Change Air Filter) (weka kikumbusho cha kila mwezi)	OFF	1 hadi 12 – wakati wa kikumbusho (miezi) OFF – hakuna kikumbusho cha kichujio

VIFAA VYA MAJARIBIO

Washa nguvu kwenye mfumo.

Uendeshaji wa Feni (Fan Operation)
Ikiwa mfumo wako hauna muunganisho wa kituo cha G, ruka hadi Mfumo wa Kupasha joto (Heating System).

1. Hamisha swichi ya feni hadi nafasi ya On (Washa). Blower inapaswa kuanza kufanya kazi.
2. Hamisha swichi ya feni hadi nafasi ya Auto (Otomatiki). Blower inapaswa kuacha mara moja.

Mfumo wa Kupasha joto (Heating System)

1. Hamisha Swichi ya Mfumo (System) hadi nafasi ya Joto (Heat).
2. Bonyeza ili kurekebisha mpangilio wa thermostat hadi 1° juu ya halijoto ya chumba. Mfumo unapaswa kuanza kufanya kazi na thermostat itaonyesha Joto Limewashwa (Heat On).
3. Bonyeza ili kurekebisha mpangilio wa thermostat 1° chini ya halijoto ya chumba. Mfumo wa kupasha joto unapaswa kuacha kufanya kazi na thermostat inapaswa kuonyesha Joto (Heat).

Mfumo wa Kupoeza (Cooling System)

1. Hamisha Swichi ya Mfumo (System) hadi nafasi ya Baridi (Cool).
2. Bonyeza ili kurekebisha mpangilio wa thermostat 1° chini ya halijoto ya chumba. Blower inapaswa kuwashwa mara moja kwa kasi ya juu, ikifuatiwa na mzunguko wa hewa baridi. Thermostat itaonyesha Baridi Imewashwa (Cool On). Kunaweza kuwa na kuchelewa kwa hadi dakika 5. (angalia MENU YA MSAKAJI (INSTALLER MENU), kipengee cha 50)
3. Bonyeza ili kurekebisha mpangilio wa thermostat hadi 1° juu ya halijoto ya chumba. Mfumo wa kupoeza unapaswa kuacha kufanya kazi na thermostat itaonyesha Baridi (Cool).

KUMBUKA:
Ikiwa Inaanza Hivi Karibuni (Starting Soon) inaonyeshwa kwenye onyesho, kipengele cha kufunga compressor kinafanya kazi. Kutakuwa na kuchelewa kwa hadi Dakika 5 kabla ya compressor kuwashwa.(angalia MENU YA MSAKAJI (INSTALLER MENU), kipengee cha 50)

Ili kuzuia uharibifu wa compressor na/au mali, ikiwa halijoto ya nje iko chini ya 50°F, USIENDESHE mfumo wa kupoeza.
Usiruhusu compressor kufanya kazi isipokuwa hita za mafuta ya compressor zimekuwa zikifanya kazi kwa 6 saa na mfumo haujafanya kazi kwa angalau 5 dakika.

KUTUMIA THERMOSTAT

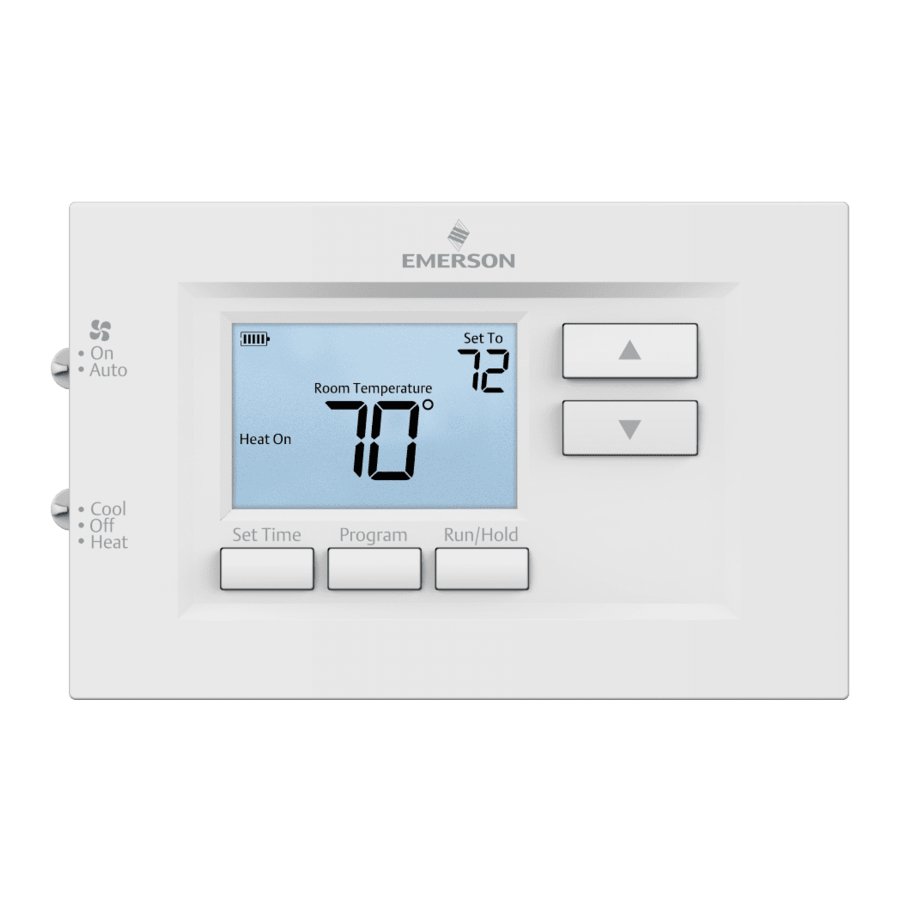

MUHTASARI WA THERMOSTAT

Kabla ya kuanza kutumia thermostat yako, unapaswa kufahamu vipengele vyake, onyesho na mahali/uendeshaji wa vifungo na swichi za thermostat.

Wakati wowote " Badilisha " inaonekana kwenye onyesho, betri mpya za alkali za AA za chapa bora zinapaswa kusakinishwa. Ikiwa nyumba haitakaliwa kwa muda mrefu na ama " " au " Badilisha " inaonyeshwa, sakinisha betri mpya kabla ya kuondoka.

UENDESHAJI WA THERMOSTAT

Weka Wakati na Siku ya Sasa

KUMBUKA:
Aikoni za wakati zitawaka wakati wa kuwasha umeme kwa mara ya kwanza au baada ya kuweka upya.

1. Bonyeza Weka Wakati (Set Time)
2. Tumia au kurekebisha saa
3. Bonyeza Weka Wakati (Set Time) ili kusonga mbele kuweka dakika na siku ya juma
4. Bonyeza Endesha/Shikilia (Run/Hold) ukimaliza.

Programu chaguo-msingi ni 5-1-1 Siku, lakini inaweza kusanidiwa kama thermostat ya Siku 7 au Isiyopangwa (rejelea Menyu ya Kisakinishi hapo juu)

• Shikilia Joto (kupita ratiba) – Huku Swichi ya Mfumo (System) ikiwa imewekwa kwenye Joto (Heat) au Poeza (Cool), bonyeza kitufe cha Shikilia (Hold) kwa muda mfupi. Shikilia (Hold) itaonyeshwa. Tumia au kurekebisha joto. Thermostat itashikilia joto la chumba kwenye mpangilio uliochaguliwa hadi ubonyeze Endesha (Run) ili kuanza tena uendeshaji wa programu.
• Kupuuza Programu (Shikilia kwa Muda) – Bonyeza au hadi joto unalotaka lionyeshwe. Thermostat itapuuza ratiba hadi kipindi cha wakati kilichopangwa kinachofuata na kiwango cha chini cha kupuuza cha saa 2. Kisha thermostat itarudi kiotomatiki kwenye programu.

RATBA YA THERMOSTAT / UPANGAJI

Kwa vidokezo juu ya kupanga thermostat yako ili kupokea faraja bora, urahisi na akiba ya nishati nenda kwa: thermostathelper.com

Ratiba ya Kiwandani ya Kuokoa Nishati
Thermostat hii imepangwa na mipangilio ya kuokoa nishati iliyoonyeshwa kwenye jedwali hapa chini kwa siku zote za juma.

KUMBUKA:
Thermostat inaweza kupangwa ikiwa imewashwa au imezimwa kwenye msingi mdogo

KUINGIZA PROGRAMU YAKO

Weka Wakati na Siku ya Sasa

1. Bonyeza kitufe cha TIME mara moja. Onyesho litaonyesha saa pekee.
   MFANO:
2. Bonyeza na ushikilie ama au hadi ufike saa sahihi na uteuzi wa AM/PM (AM huanza saa sita usiku; PM huanza saa sita mchana).
3. Bonyeza TIME mara nyingine tena. Dirisha la onyesho litaonyesha dakika pekee.
   MFANO:
4. Bonyeza na ushikilie ama au hadi ufike dakika sahihi.
5. Bonyeza TIME mara nyingine tena. Onyesho litaonyesha siku ya juma
6. Bonyeza au hadi ufike siku ya sasa ya juma.
7. Bonyeza RUN/HOLD mara moja. Onyesho litaonyesha wakati sahihi, siku, joto la chumba na joto la sehemu iliyowekwa.

Ingiza Programu ya Kupasha joto (Heating Program)

1. Sogeza swichi ya SYSTEM hadi HEAT.
2. Bonyeza PRGM mara moja. "Mo Tu We Th Fr" (kuonyesha programu ya siku ya wiki) itaonekana kwenye onyesho. Pia huonyeshwa wakati wa kuanza uliopangwa sasa kwa kipindi cha 1 cha kupasha joto na joto lililopangwa sasa (likiwaka).
   Dirisha hili la onyesho linaonyesha kuwa kwa kipindi cha 1 cha siku ya wiki, wakati wa kuanza ni 6:00 AM, na 70° ni joto lililopangwa (mfano huu unaonyesha upangaji awali wa kiwandani).
3. Bonyeza au ili kubadilisha joto lililoonyeshwa hadi joto lako ulilochagua kwa kipindi cha 1 cha programu ya kupasha joto.
4. Bonyeza PROGRAM mara moja (wakati uliopangwa utawaka). Bonyeza au hadi wakati wako uliochaguliwa uonekane. Wakati utabadilika kwa nyongeza za dakika 15. Wakati wako uliochaguliwa unaonyeshwa, bonyeza PROGRAM tena ili kurudi kwenye hali ya kubadilisha joto.
5. Bonyeza PROGRAM mara moja. Wakati wa kuanza uliopangwa sasa na joto la sehemu iliyowekwa kwa kipindi cha 2 cha programu ya kupasha joto itaonekana.
6. Rudia hatua ya 3 na 4 ili kuchagua wakati wa kuanza na joto la kupasha joto kwa kipindi cha 2 cha programu ya kupasha joto.
7. Rudia hatua ya 3 hadi 5 kwa vipindi vya 3 na 4 vya programu ya kupasha joto.
8. Bonyeza PROGRAM mara moja. "SA" (kuonyesha programu ya Jumamosi) itaonekana kwenye onyesho, pamoja na wakati wa kuanza kwa kipindi cha 1 cha kupasha joto na joto lililopangwa sasa.
9. Rudia hatua ya 3 hadi 7 ili kukamilisha upangaji wa kupasha joto wa Jumamosi.
10. Bonyeza PROGRAM mara moja ili kubadilisha hadi upangaji wa kupasha joto wa SU (Jumapili) na urudie hatua ya 3 hadi 7 ili kukamilisha upangaji wa Jumapili.
11. Unapomaliza kuingiza programu yako ya kupasha joto, bonyeza RUN/HOLD.

Ingiza Programu ya Kupoeza (Cooling Program)

1. Sogeza swichi ya SYSTEM hadi nafasi ya COOL.
2. Fuata Ingiza Programu ya Kupasha joto (Enter Heating Program) kwa kuingiza programu yako ya kupoeza, ukitumia nyakati na joto ulilochagua la kupoeza.

Ikiwa joto la nje liko chini ya 50°F, kata umeme kwenye mfumo wa kupoeza kabla ya kupanga. Kuwezesha kibandamizi cha kiyoyozi wakati wa hali ya hewa ya baridi kunaweza kusababisha jeraha la kibinafsi au uharibifu wa mali.

UTATUZI WA MATATIZO

Kuweka Upya Thermostat au Mipangilio ya Thermostat
Ikiwa thermostat ina betri nzuri, lakini ina onyesho tupu au haijibu vibonyezo vya vitufe, thermostat inapaswa kuwekwa upya kwa kuondoa betri kwa dakika 2. Kuweka upya huku hakutabadilisha mipangilio ya menyu au programu. Ikiwa hali itaendelea baada ya kusakinisha tena betri, badilisha thermostat.

Ili kuweka upya ratiba na mipangilio ya mtumiaji tu kwa chaguomsingi za kiwandani, bonyeza na vitufe vya Set Time (Weka Saa) kwa wakati mmoja na ushikilie hadi onyesho liwe tupu na liweke upya.

Bidhaa hii ina kemikali inayojulikana na jimbo la California kusababisha saratani na kasoro za kuzaliwa na madhara mengine ya uzazi.

MSAADA KWA MWENYE NYUMBA: 1-800-284-2925

Emerson na White-Rodgers ni alama za biashara za Emerson Electric Co.
©2021 Emerson Electric Co.
Haki zote zimehifadhiwa
