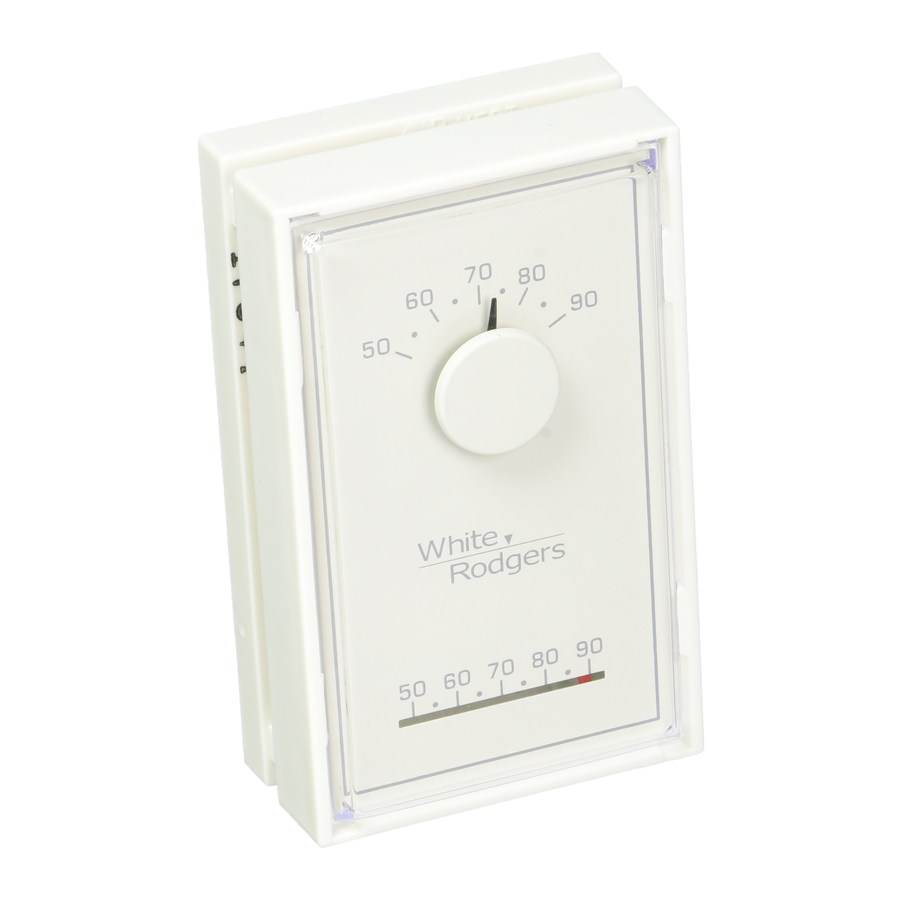

White Rodgers 1E30N-910, 1E50N-301 - Manual de termostate mecanice

Cuprins

TERMOSTATUL DVS. ÎNLOCUIEȘTE

Sistem Modele
Sisteme standard numai de încălzire

1E30N-910

1E50N-301
Cuptor electric
Pompă de căldură (fără căldură auxiliară sau de urgență)
Încălzire cu gaz sau petrol
Sisteme de încălzire numai cu milivolți

PREGĂTIRI

Asamblați instrumentele necesare: burghiu electric, șurubelniță cu lamă plată, tăietor/dezizolator de sârmă, nivelă.

Nerespectarea și citirea cu atenție a tuturor instrucțiunilor înainte de instalarea sau operarea acestui control ar putea cauza vătămări corporale și/sau daune materiale.

CARACTERISTICILE TERMOSTATULUI

Caracteristici
Termostat cu sub-bază sau placă de perete

ÎNLĂTURAREA TERMOSTATULUI VECHI

Pentru a preveni șocurile electrice și/sau deteriorarea echipamentului, deconectați alimentarea electrică a sistemului de la siguranța principală sau de la întrerupător până la finalizarea instalării.

Înainte de a scoate firele de la sub-baza de comutare a termostatului vechi, etichetați fiecare fir cu denumirea terminalului de la care a fost scos.

  1. Înlăturați termostatul vechi: Un termostat standard este format din trei părți de bază:
    1. Capacul, care poate fi fie de tip snap-on (cu fixare prin apăsare), fie de tip cu balamale.
    2. Baza, care se îndepărtează prin slăbirea tuturor șuruburilor captive.
    3. Sub-baza de comutare, care se îndepărtează prin deșurubarea șuruburilor de montare care o țin pe perete sau pe placa adaptor.

Notați setarea anticipatorului de pe termostatul vechi pentru referințe viitoare și utilizați-o la pasul 5.

Indicatorul anticipatorului de căldură, dacă este reglabil, va fi setat la unul dintr-o serie de numere care reprezintă valoarea curentă a controlului primar din cuptorul dvs. Numărul va fi unul dintre următoarele: .2, .4, .8, etc. sau 0.2, 0.4, 0.8, etc.

Dacă nu se afișează niciun anticipator/indicație de căldură, nu vă faceți griji; treceți la pasul următor.

avertisment ATENȚIE! Acest produs nu conține mercur. Cu toate acestea, acest produs poate înlocui o unitate care conține mercur.

Nu deschideți celulele de mercur. Dacă o celulă se deteriorează, nu atingeți mercurul vărsat. Purtați mănuși neabsorbante, luați mercurul vărsat și puneți-l într-un recipient care poate fi sigilat. Dacă o celulă se deteriorează, unitatea trebuie aruncată.

Mercurul nu trebuie aruncat la gunoiul menajer. Când unitatea pe care o înlocuiește acest produs urmează să fie aruncată, puneți-o într-un recipient adecvat. Consultați www.whiterodgers.com pentru locația unde să trimiteți produsul care conține mercur.

MONTAREA ȘI CABLAREA

Nu utilizați pe circuite care depășesc tensiunea specificată. Tensiunea mai mare va deteriora controlul și ar putea provoca șocuri electrice sau incendiu.
Nu scurtcircuitați bornele de pe vana de gaz sau controlul primar pentru a testa. Scurtcircuitarea sau cablarea incorectă va deteriora termostatul și ar putea provoca vătămări corporale și/sau daune materiale.
Instalarea termostatului și toate componentele sistemului trebuie să fie conforme cu circuitele de Clasa II conform codului NEC.
  1. Îndepărtați baza de pe sub-bază sau placa de perete: Slăbiți șuruburile de pe bază și îndepărtați-o.
  2. Montați sub-baza de comutare sau placa de perete: Utilizați șuruburile furnizate pentru a monta sub-baza sau placa de perete pe perete.
  3. Atașați firele la bornele corespunzătoare: Sisteme cu două fire (numai încălzire). Atașați un fir la RH și unul la firul W.
  4. Montați baza termostatului: Împingeți ușor excesul de fir înapoi în orificiul din perete și astupați orificiul cu un material rezistent la foc, cum ar fi izolația din fibră de sticlă, pentru a preveni curenții de aer să afecteze funcționarea termostatului. Montați baza termostatului pe sub-bază sau placa de perete folosind cele trei șuruburi captive de pe baza termostatului. Strângeți bine șuruburile. Treceți la pasul #5.

Aveți grijă când fixați și direcționați firele, astfel încât să nu se scurtcircuiteze la bornele adiacente sau la partea din spate a termostatului. Pot apărea vătămări corporale și/sau daune materiale.
TABEL DE REFERINȚĂ ÎNCRUCIȘATĂ A TERMINALELOR
Denumirea terminalului
termostatului nou 		Denumirea terminalului
altor producători
RH 4 RH M R5 R
W W W H 4 W

SETAȚI ANTICIPATORUL DE CĂLDURĂ

Setați anticipatorul pentru a se potrivi cu setarea termostatului vechi pe care ați notat-o la pasul 3 sau, anticipatorul trebuie setat pentru a se potrivi cu valoarea curentă ștanțată pe controlul principal de încălzire. Anticipatorul de căldură este reglabil de la 0,15 la 1,2 amperi. Reglați anticipatorul rotind brațul de contact. Setarea anticipatorului este indicată de numerele de pe bază spre care indică indicatorul. Dacă nu sunteți sigur unde să setați anticipatorul, contactați producătorul încălzitorului pentru o setare recomandată.

Reglarea anticipatorului
Reglarea anticipatorului

Mutați indicatorul în sens invers acelor de ceasornic pentru a lungi ciclurile sistemului de încălzire; mutați-l în sensul acelor de ceasornic pentru a scurta ciclurile de încălzire. Ajustările nu trebuie să fie mai mari de 1/2 marcaj la un moment dat.

Pentru funcționarea cu milivolți, rotiți brațul de contact la Millivolt Link (Legătură milivolt).

Fixați capacul: Aliniați cu atenție capacul cu baza și fixați capacul pe bază.

FUNCȚIONAREA NOULUI TERMOSTAT

Acest termostat este ușor de utilizat. După ce alimentarea este pornită, utilizați comutatorul de sistem pentru a selecta încălzirea sau pentru a opri sistemul de încălzire.

SPECIFICAȚII

DATE ELECTRICE

Valoare nominală a comutatorului: 24 VAC (30 VAC max.)

Încălzire: 0,15 până la 1,2 Amperi

Valoare nominală a anticipatorului:

Încălzire: Reglabil de la 0,15 la 1,2 Amperi

DATE TERMICE:

Interval de temperatură: 50°F până la 90°F (10°C până la 32°C)

Interval de umiditate de funcționare: 0 – 90% fără condensare

DEPANARE

Cablare
Cablare tipică pentru sistemul de încălzire cu un singur transformator

Simptom Cauză posibilă Acțiune corectivă

Fără căldură/ Fără ventilator

(probleme comune)
  1. Siguranță arsă sau întrerupător declanșat.
  2. Comutatorul de alimentare al cuptorului pe OFF (oprit).
  3. Ușa sau panoul compartimentului suflantei cuptorului este slăbit sau nu este instalat corect.
 Înlocuiți siguranța sau resetați întrerupătorul.
Puneți comutatorul pe ON (pornit).
Înlocuiți panoul ușii în poziția corectă pentru a cupla interblocarea de siguranță sau comutatorul ușii.

Fără căldură
  1. Flacăra pilot nu este aprinsă.
  2. Fir anticipator rupt sau topit.
  3. Conexiune slabă la termostat sau sistem.
  4. Termostatul sau sistemul de încălzire necesită înlocuire sau service.
  5. Comutatorul de sistem nu este setat pe Heat (încălzire).
 Reaprindeți flacăra pilot.
Curent excesiv sau scurtcircuit în sistem. Solicitați unei persoane de service calificate să verifice sistemul înainte de a înlocui termostatul.
Verificați dacă firele termostatului și ale sistemului sunt atașate bine.
Producătorul cuptorului sau persoana de service vă poate descrie cum să testați sistemul de încălzire pentru a verifica dacă funcționează corect. Dacă sistemul de încălzire este capabil să funcționeze și condiția de fără căldură persistă, înlocuiți termostatul.
Setați comutatorul de sistem pe Heat (încălzire) și ridicați temperatura peste temperatura camerei.

Căldură intermitentă
  1. Condiție de blocare a cuptorului
 Multe cuptoare au dispozitive de siguranță care opresc sistemul atunci când apare o condiție de blocare.
Dacă căldura funcționează intermitent, contactați producătorul cuptorului sau o persoană de service locală pentru asistență.

Căldura sau ventilatorul funcționează constant.
  1. Posibil scurtcircuit în cablare.
  2. Posibil scurtcircuit în termostat.
  3. Posibil scurtcircuit în sistemul de încălzire/răcire/ventilator.
 Verificați fiecare conexiune a firului la termostat pentru a verifica dacă este buclată îngrijit sub borne.
Niciun fir suplimentar nu trebuie să iasă de sub borne.

Cuptorul funcționează în cicluri prea rapide sau prea lente, variație de temperatură îngustă sau largă

 Consultați pasul 5, Reglarea anticipatorului. Setarea anticipării este singura ajustare care afectează rata ciclului de încălzire. Dacă nu se obține o rată acceptabilă a ciclului folosind anticipatorul, contactați o persoană de service locală pentru sugestii suplimentare. Locația termostatului, dimensiunea sistemului de încălzire/răcire și consumul curent pot influența rata ciclului.

Setarea termostatului și termometrul termostatului nu sunt de acord
  1. Setarea termometrului termostatului necesită ajustare.
  2. Maneta de setare a termostatului necesită calibrare.
 Termometrul poate fi reglat folosind o șurubelniță standard cu fantă. Rotiți șurubul indicatorului termometrului situat în interiorul capacului frontal pentru a modifica setarea. Pentru calibrarea manetei de setare, contactați o persoană de service locală pentru încălzire și răcire.

Reglarea termometrului
  1. Termometrul termostatului nu este de acord cu alte termometre de cameră.
 Termometrul de pe termostat este calibrat cu precizie la fabrica noastră, dar îl puteți regla folosind o șurubelniță standard cu fantă. Rotiți șurubul indicatorului termometrului situat în interiorul capacului frontal pentru a modifica setarea.

LINIE DE ASISTENȚĂ PENTRU PROPRIETARI: 1-800-284-2925

White-Rodgers este o divizie a Emerson Electric Co.

Logo-ul Emerson este o marcă comercială și o marcă de service a Emerson Electric Co.
