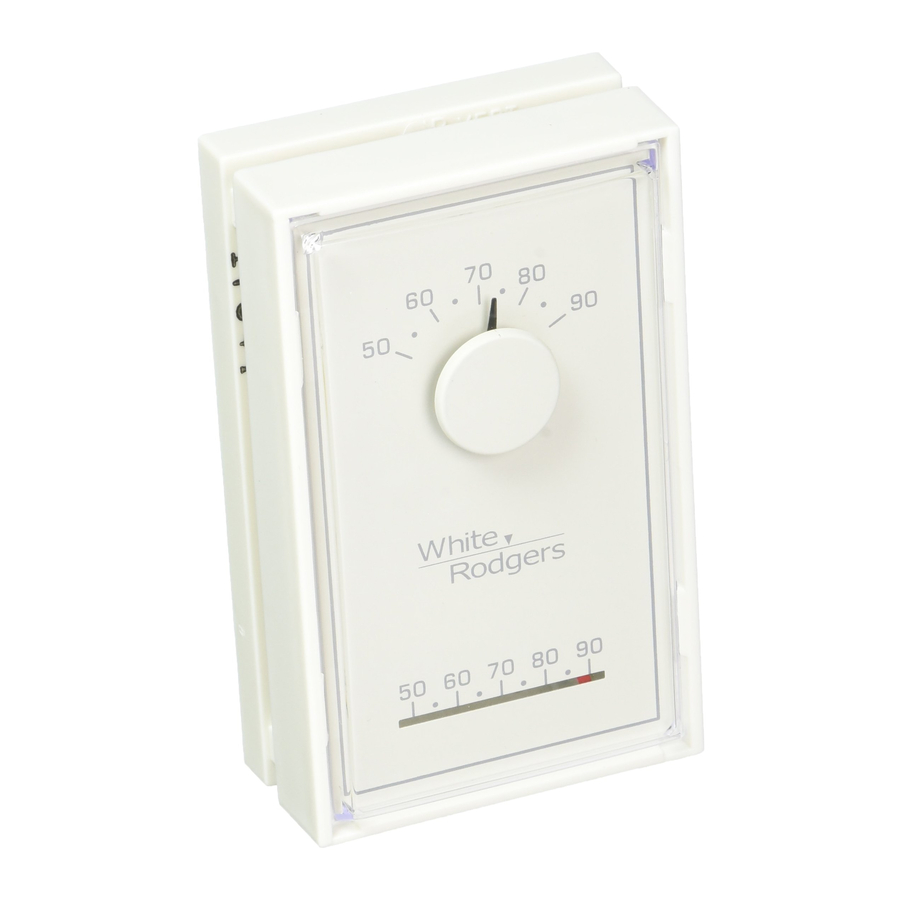

White Rodgers 1E30N-910, 1E50N-301 - Manual de Termostatos Mecánicos

Contenidos

1 PREPARACIONES
2 CARACTERÍSTICAS DEL TERMOSTATO
3 EXTRACCIÓN DEL TERMOSTATO ANTIGUO
4 MONTAJE Y CABLEADO
5 AJUSTE DEL ANTICIPADOR DE CALOR
6 OPERACIÓN DEL NUEVO TERMOSTATO
7 ESPECIFICACIONES
8 RESOLUCIÓN DE PROBLEMAS
9 Referencias
10 Descargar manual
11 En otros idiomas

SU TERMOSTATO REEMPLAZA A

Sistema	Modelos
Sistemas Estándar Solo de Calefacción	1E30N-910 1E50N-301
Horno Eléctrico
Bomba de Calor (Sin Calor Auxiliar o de Emergencia)
Calefacción a Gas o Petróleo
Sistemas de Milivoltios Solo de Calefacción

PREPARACIONES

Reúna las herramientas necesarias: taladro eléctrico, destornillador de hoja plana, cortador/pelador de cables, nivel.

El no seguir y leer todas las instrucciones cuidadosamente antes de instalar u operar este control podría causar lesiones personales y/o daños a la propiedad.

CARACTERÍSTICAS DEL TERMOSTATO

Termostato con subbase o placa de pared

EXTRACCIÓN DEL TERMOSTATO ANTIGUO

Para prevenir descargas eléctricas y/o daños al equipo, desconecte la energía eléctrica al sistema en el fusible principal o interruptor de circuito hasta que la instalación esté completa.

Antes de retirar los cables de la subbase de conmutación del termostato antiguo, etiquete cada cable con la designación del terminal del que fue retirado.

Retire el Termostato Antiguo: Un termostato estándar consta de tres partes básicas:
1. La cubierta, que puede ser de tipo a presión o con bisagras.
2. La base, que se retira aflojando todos los tornillos cautivos.
3. La subbase de conmutación, que se retira desenroscando los tornillos de montaje que la sujetan a la pared o placa adaptadora.

Tome nota del ajuste del anticipador en el termostato antiguo para futura referencia y uso en el paso 5.

El puntero del anticipador de calor, si es ajustable, estará configurado en una de una serie de números que representan la clasificación de corriente del control primario en su horno. El número será uno de los siguientes: .2, .4, .8, etc. o 0.2, 0.4, 0.8, etc.

Si no se muestra ningún anticipador/indicación de calor, no se preocupe; pase al siguiente paso.

¡ATENCIÓN! Este producto no contiene mercurio. Sin embargo, este producto puede reemplazar una unidad que contiene mercurio.

No abra las celdas de mercurio. Si una celda se daña, no toque el mercurio derramado. Usando guantes no absorbentes, recoja el mercurio derramado y colóquelo en un recipiente que pueda ser sellado. Si una celda se daña, la unidad debe ser desechada.

El mercurio no debe ser desechado en la basura doméstica. Cuando la unidad que este producto está reemplazando vaya a ser desechada, colóquela en un recipiente adecuado. Consulte www.whiterodgers.com para la ubicación a donde enviar el producto que contiene mercurio.

MONTAJE Y CABLEADO

No lo use en circuitos que excedan el voltaje especificado. Un voltaje más alto dañará el control y podría causar una descarga eléctrica o peligro de incendio.
No cortocircuite los terminales en la válvula de gas o el control primario para probar. Un cableado corto o incorrecto dañará el termostato y podría causar lesiones personales y/o daños a la propiedad.
La instalación del termostato y todos los componentes del sistema deben cumplir con los circuitos de Clase II según el código NEC.

Retire la base de la subbase o placa de pared: Afloje los tornillos en la base y retírela.
Monte la subbase de conmutación o placa de pared: Use los tornillos provistos para montar la subbase o placa de pared a la pared.
Conecte los cables a los terminales apropiados: Sistemas de dos cables (Solo Calefacción). Conecte un cable a RH y uno al cable W.
Monte la Base del Termostato: Empuje suavemente el exceso de cable de vuelta a la abertura de la pared y tape el agujero con un material resistente al fuego, como aislamiento de fibra de vidrio para evitar que las corrientes de aire afecten el funcionamiento del termostato. Monte la base del termostato a la subbase o placa de pared usando los tres tornillos cautivos en la base del termostato. Apriete los tornillos de forma segura. Proceda al Paso #5.

Tenga cuidado al asegurar y enrutar los cables para que no hagan cortocircuito con los terminales adyacentes o la parte trasera del termostato. Pueden ocurrir lesiones personales y/o daños a la propiedad.
TABLA DE REFERENCIA CRUZADA DE TERMINALES
Nuevo Termostato Designación del Terminal	Designación del Terminal de Otros Fabricantes
RH	4	RH	M	R5	R
W	W	W	H	4	W

AJUSTE DEL ANTICIPADOR DE CALOR

Ajuste el anticipador para que coincida con el ajuste de su termostato antiguo que anotó en el Paso 3, o, el anticipador debe ajustarse para que coincida con la clasificación de corriente estampada en su control principal de calefacción. El anticipador de calor es ajustable de 0.15 a 1.2 amperios. Ajuste el anticipador girando el brazo de contacto. El ajuste del anticipador se indica mediante los números en la base a los que apunta el puntero. Si no está seguro de dónde ajustar el anticipador, póngase en contacto con el fabricante del calentador para obtener un ajuste recomendado.

Ajuste del anticipador

Mueva el puntero en sentido antihorario para alargar los ciclos del sistema de calefacción; mueva en sentido horario para acortar los ciclos de calefacción. Los ajustes no deben ser mayores a 1/2 marca a la vez.

Para la operación de milivoltios, gire el brazo de contacto al Enlace de Milivoltios.

Coloque la Cubierta a Presión: Alinee cuidadosamente la cubierta con la base y coloque la cubierta a presión sobre la base.

OPERACIÓN DEL NUEVO TERMOSTATO

Este termostato es fácil de operar. Después de que se enciende la energía, use el interruptor del sistema para seleccionar la calefacción, o para apagar el sistema de calefacción.

ESPECIFICACIONES

DATOS ELÉCTRICOS

Clasificación del Interruptor: 24 VCA (30 VCA máx.)

Calefacción: 0.15 a 1.2 Amperios

Clasificación del Anticipador:

Calefacción: Ajustable de 0.15 a 1.2 Amperios

DATOS TÉRMICOS:

Rango de Temperatura: 50°F a 90°F (10°C a 32°C)

Rango de Humedad de Funcionamiento: 0 – 90% sin condensación

RESOLUCIÓN DE PROBLEMAS

Cableado típico para sistema de calefacción de un solo transformador

Síntoma	Causa Posible	Acción Correctiva
Sin Calefacción/ Sin Ventilador (problemas comunes)	Fusible quemado o interruptor de circuito disparado. Interruptor de energía del horno en OFF (apagado). Puerta o panel del compartimento del soplador del horno suelto o no instalado correctamente.	Reemplace el fusible o reinicie el interruptor. Gire el interruptor a ON (encendido). Reemplace el panel de la puerta en la posición correcta para activar el enclavamiento de seguridad o el interruptor de la puerta.
		Sin Calefacción	Luz piloto no encendida. Cable del anticipador roto o derretido. Conexión suelta al termostato o al sistema. El termostato o el sistema de calefacción requieren reemplazo o servicio. Interruptor del Sistema no configurado en Heat (Calefacción).	Vuelva a encender el piloto. Corriente excesiva o cortocircuito en el sistema. Haga que una persona de servicio calificada revise el sistema antes de reemplazar el termostato. Verifique que los cables del termostato y del sistema estén bien sujetos. El fabricante de su horno o la persona de servicio pueden describir cómo probar el sistema de calefacción para verificar que esté funcionando correctamente. Si el sistema de calefacción es capaz de funcionar y la condición de no calefacción persiste, reemplace el termostato. Configure el Interruptor del Sistema en Heat (Calefacción) y eleve la temperatura por encima de la temperatura ambiente.
		Calefacción Intermitente	Condición de Bloqueo del Horno	Muchos hornos tienen dispositivos de seguridad que apagan el sistema cuando ocurre una condición de bloqueo. Si la calefacción funciona intermitentemente, póngase en contacto con el fabricante del horno o con una persona de servicio local para obtener ayuda.
		La Calefacción o el Ventilador Funcionan Constantemente.	Posible cortocircuito en el cableado. Posible cortocircuito en el termostato. Posible cortocircuito en el sistema de calefacción/refrigeración/ventilador.	Verifique cada conexión de cable al termostato para verificar que esté cuidadosamente enrollada debajo de los terminales. No debe sobresalir ningún cable adicional por debajo de los terminales.
El Horno Cicliza Demasiado Rápido o Demasiado Lento, Oscilación de Temperatura Estrecha o Amplia	Consulte el Paso 5, Ajuste del Anticipador.	El ajuste del anticipador es el único ajuste que afecta la velocidad del ciclo de calefacción. Si no se logra una velocidad de ciclo aceptable usando el anticipador, póngase en contacto con una persona de servicio local para obtener sugerencias adicionales. La ubicación del termostato, el tamaño del Sistema de Calefacción/Refrigeración y el consumo de corriente pueden influir en la velocidad del ciclo.
La Configuración del Termostato y el Termómetro del Termostato No Coinciden	La configuración del termómetro del termostato requiere ajuste. La palanca de configuración del termostato requiere calibración.	El termómetro se puede ajustar usando un destornillador de ranura estándar. Gire el tornillo del puntero del termómetro ubicado dentro de la cubierta frontal para cambiar la configuración. Para calibrar la palanca de configuración, póngase en contacto con una persona de servicio local de calefacción y refrigeración.
Ajuste del Termómetro	El termómetro del termostato no coincide con otros termómetros de la habitación.	El termómetro del termostato está calibrado con precisión en nuestra fábrica, pero puede ajustarlo usando un destornillador de ranura estándar. Gire el tornillo del puntero del termómetro ubicado dentro de la cubierta frontal para cambiar la configuración.

LÍNEA DE AYUDA PARA PROPIETARIOS: 1-800-284-2925

White-Rodgers es una división de Emerson Electric Co.

El logotipo de Emerson es una marca registrada y marca de servicio de Emerson Electric Co.

www.white-rodgers.com
