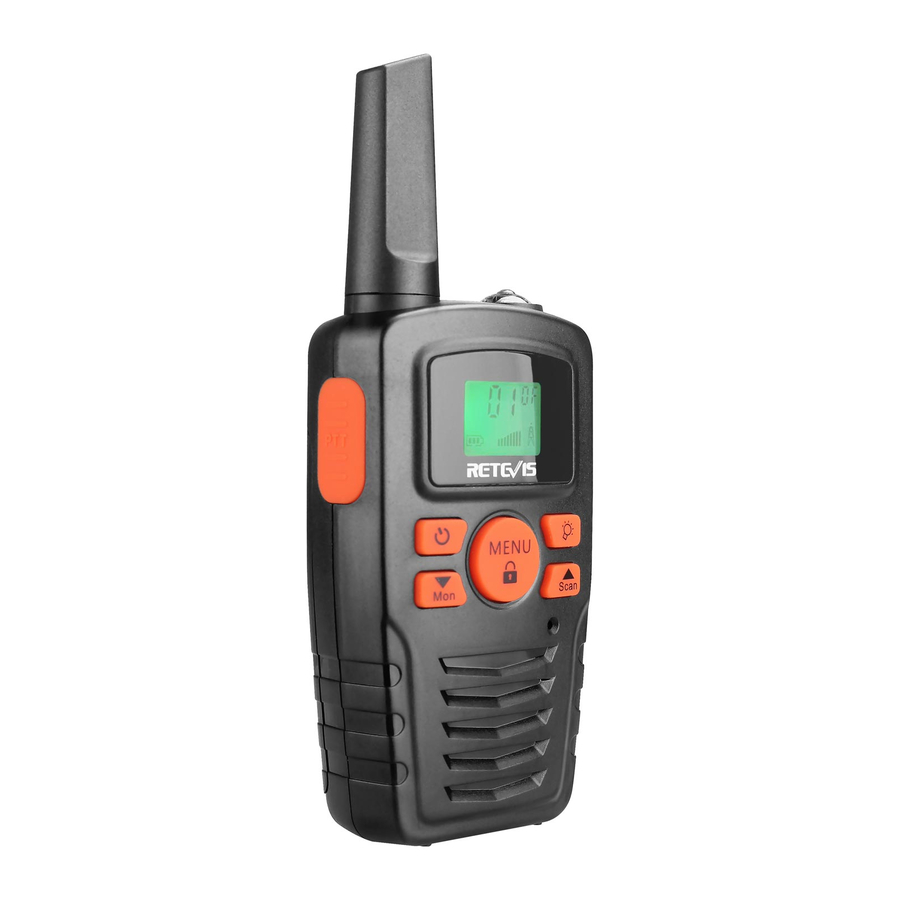

Retevis RA35 - Panduan Walkie Talkie Radio Anak-Anak

Gambaran

Sebelum Menggunakan Perangkat

Lepaskan klip sabuk

Sebelum memasukkan baterai ke dalam perangkat, pertama tarik kait klip sabuk menjauh dari perangkat (Lihat PIC02)

Memasang baterai

1. Geser ke bawah penutup kompartemen baterai (Lihat pic03).

2. Masukkan 4 * baterai AAA (Tidak termasuk)
3. Posisikan baterai sesuai dengan polaritas yang tertera pada kompartemen baterai.
4. Setelah menempatkan baterai pada posisi yang benar, pasang kembali penutup baterai (Lihat PIC04)


Menggunakan perangkat

Menghidupkan/mematikan perangkat

Menghidupkan perangkat: tekan dan tahan tombol on/off selama 3 detik, maka Anda akan mendengar bunyi bip.
Mematikan perangkat: tekan dan tahan tombol on/off selama 3 detik, maka Anda akan mendengar bunyi bip.

Menyesuaikan volume

Untuk memperbesar volume, tekan tombol Atas dan tekan tombol Bawah untuk memperkecil volume.

Catatan: Tingkat volume ditampilkan di layar.

Indikasi Baterai Lemah

Tingkat tegangan baterai ditunjukkan oleh jumlah kotak yang ada di dalam ikon baterai pada Layar LCD.

Baterai Penuh
Baterai terisi 2/3
Baterai terisi 1/3
Baterai kosong

Ketika tegangan baterai rendah, ikon baterai akan berkedip dan bunyi bip akan terdengar untuk menunjukkan bahwa baterai perlu diganti atau diisi ulang.

Menerima / mengirimkan komunikasi

Perangkat berada dalam mode 'Penerimaan' ketika dihidupkan dan tidak mengirim, ketika sinyal diterima pada saluran saat ini, LCD akan menampilkan dalam penerimaan.

Ketika Anda menekan tombol PTT (push to talk), perangkat beralih ke mode "Transmisi". Pegang perangkat dalam posisi vertikal dengan Mic (mikrofon) 5-10cm dari mulut Anda. Sambil menahan tombol PTT, bicaralah ke mikrofon dengan nada suara normal.

Lepaskan tombol PTT ketika Anda selesai mengirim.

Agar orang lain menerima transmisi Anda, mereka harus berada di saluran yang sama dengan Anda.

Catatan:

1. Jangkauan bicara maksimum adalah 2km, itu akan tergantung pada lingkungan dan sekitar Anda. Ini akan dipengaruhi oleh penghalang seperti bukit atau bangunan.
2. Jangan mencoba menggunakan dua perangkat yang berjarak kurang dari 1,5 mm (5 kaki), jika tidak, Anda mungkin mengalami gangguan.

Mengubah Saluran

Tekan tombol MENU satu kali, nomor saluran akan berkedip di layar. Tekan tombol atas / bawah untuk mengubah saluran,
Tekan tombol PTT untuk mengonfirmasi dan kembali ke mode siaga.

Catatan: Jika tidak ada tombol yang ditekan dalam waktu 15 detik selama pengaturan, perangkat akan kembali ke mode siaga.

CTCSS+DCS

Tekan tombol MENU dua kali, kode CTCSS(DCS) saat ini akan berkedip di layar, Tekan tombol atas / bawah untuk mengubah 99 kode yang tersedia. Tekan tombol PTT untuk mengonfirmasi dan kembali ke mode siaga.

Radio bebas lisensi yang beroperasi pada pita frekuensi FRS MHZ, perangkat ini memiliki 22 saluran radio yang tersedia, Jika ada banyak pengguna perangkat di dekat Anda, ada kemungkinan bahwa beberapa pengguna beroperasi pada saluran radio yang sama.

Untuk mencegah Anda menerima sinyal dari pengguna lain, sub-saluran telah diintegrasikan.

Saat menggunakan CTCSS(DCS), nada frekuensi rendah (antara 67-250 HZ) akan ditransmisikan bersama dengan sinyal suara, Ada 99 nada yang tersedia untuk dipilih, Anda bebas memilih salah satu dari 99 sub-saluran yang tersedia, Karena pemfilteran, sub-saluran ini umumnya tidak akan terdengar sehingga tidak akan mengganggu komunikasi.

VOX (Fungsi bebas genggam)

Tekan tombol MENU tiga kali, pengaturan VOX saat ini akan berkedip di layar dan ikon VOX akan ditampilkan.
Tekan tombol atas untuk mengatur tingkat sensitivitas VOX antara level 1 dan 3 (level 3 adalah tingkat sensitif tinggi).
Tekan tombol bawah hingga "OF" muncul di layar untuk mematikan VOX. Tekan tombol PTT untuk mengonfirmasi dan kembali ke mode siaga.

Dalam mode VOX, radio akan mengirimkan sinyal ketika diaktifkan oleh suara Anda atau suara lain di sekitar Anda.
Operasi VOX tidak disarankan jika Anda berencana menggunakan perangkat Anda di lingkungan yang bising atau berangin.

Catatan: Mode VOX akan ditimpa ketika Anda menekan tombol PTT

Memindai saluran radio aktif

Tekan dan tahan tombol ATAS selama 2 detik: indikator fungsi "SCAN" akan muncul di layar dan saluran akan memindai terus menerus dari 1 hingga 22. setelah saluran aktif ditemukan, pemindaian akan berhenti dan Anda dapat mendengarkan transmisi.
Ketika transmisi pada saluran yang ditemukan berhenti, pemindaian akan dilanjutkan secara otomatis.

Catatan: Jika Anda menekan tombol PTT saat mendengarkan saluran yang ditemukan, perangkat akan kembali ke mode siaga pada saluran yang ditemukan.

Monitor

Tekan dan tahan tombol BAWAH selama sekitar 3 detik untuk mengaktifkan monitor.
Lepaskan tombol BAWAH kembali ke mode siaga.

Mengatur Nada Panggil

Perangkat ini memiliki 10 nada panggil

Tekan tombol MENU 4 kali, "CA" ditampilkan dan pada nada panggil saat ini.

Tekan tombol ATAS / Bawah untuk mengubah Nada Panggil lainnya. Tekan tombol PTT untuk mengonfirmasi dan kembali ke Mode siaga.

Mengirim Nada Panggil

Tekan tombol CALL satu kali dengan cepat, nada panggil akan ditransmisikan pada saluran pengaturan.

Roger Beep Hidup/Mati

Setelah tombol PTT dilepaskan, perangkat akan mengirimkan bunyi bip roger untuk mengonfirmasi bahwa Anda telah berhenti berbicara.
Tekan tombol MENU 5 kali, "Ro" akan ditampilkan.
Tekan tombol ATAS /Bawah untuk menonaktifkan roger beep HIDUP/MATI.
Tekan tombol PTT untuk mengonfirmasi pilihan Anda dan kembali ke mode siaga.

Tampilan Lampu Latar

Tekan tombol apa saja kecuali tombol MENU untuk mengaktifkan lampu latar tampilan LCD,
Lampu latar akan menyala sekitar 5 detik.

Koneksi Headset

Perangkat dapat digunakan dengan headset (Jika ada headset yang dikemas bersama dengan perangkat) Konektor terletak di bagian atas perangkat.
Masukkan steker earphone ke konektor (jack 2.5mm)
Ada tombol "PTT" kecil pada earphone yang memiliki fungsi yang sama dengan tombol PTT pada perangkat.
Saat Anda menggunakan tombol PTT dari earphone, Anda juga harus menggunakan mikrofon dari earphone untuk berbicara.

Catatan: Jangan sambungkan headset lain, itu dapat merusak perangkat Anda.

Fungsi hemat baterai

Ketika perangkat belum digunakan selama 6 detik, mode ekonomi diaktifkan secara otomatis, Ini tidak memengaruhi penerimaan transmisi dan mode siaga diaktifkan kembali secara otomatis segera setelah sinyal terdeteksi.

Lampu Flash Buit-in

Perangkat Anda memiliki lampu flash bawaan yang dapat digunakan untuk mengirim sinyal cahaya atau untuk kebutuhan pencahayaan kita.

Kunci & Buka kunci perangkat

Tekan dan tahan tombol MENU selama 3 detik untuk mengunci perangkat. Ikon kunci tombol ditampilkan di layar LCD.
Tekan dan tahan tombol MENU selama 3 detik untuk membuka kunci perangkat.

Spesifikasi teknis

AS (Tabel frekuensi)
