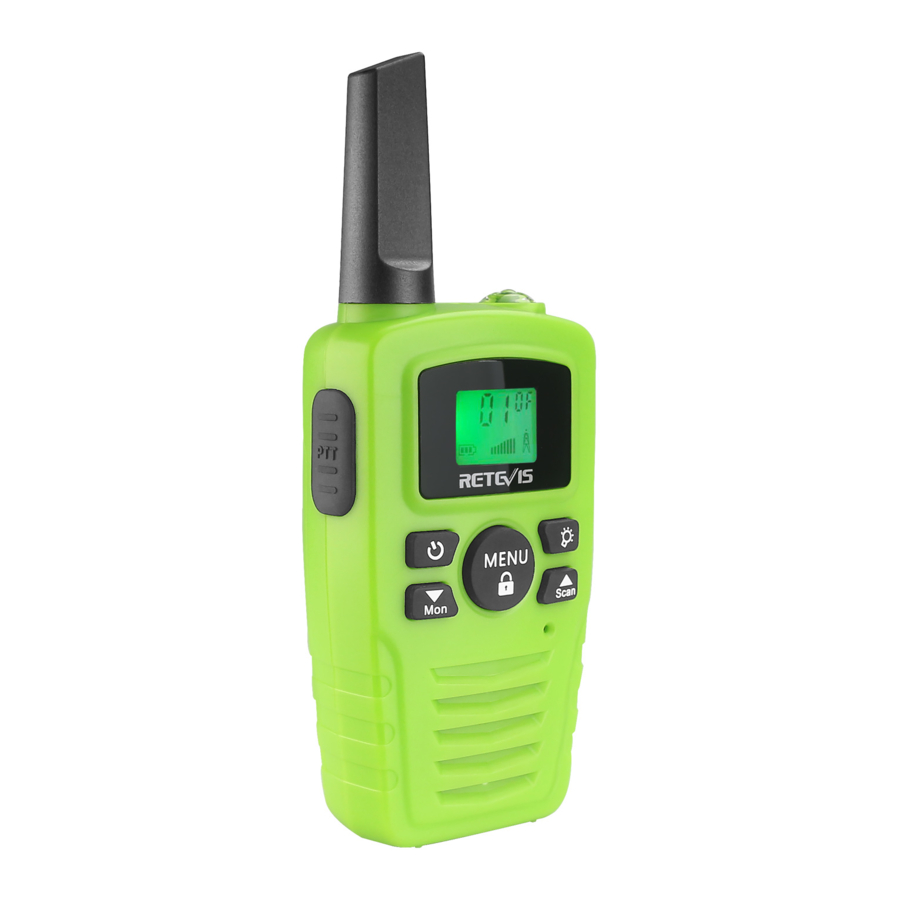

Retevis RA635 - Panduan Radio Dua Arah

Ikhtisar

Sebelum Menggunakan Perangkat

Lepaskan klip sabuk
Sebelum memasukkan baterai ke dalam perangkat, pertama tarik kait klip sabuk menjauh dari perangkat (Lihat PIC02)

Memasang baterai

1. Geser ke bawah penutup kompartemen baterai (Lihat pic03).

2. Masukkan 4 * baterai AAA (Tidak termasuk)
3. Posisikan baterai sesuai dengan polaritas yang tertera pada kompartemen baterai.
4. Setelah menempatkan baterai pada posisi yang benar, pasang kembali penutup baterai (Lihat PIC04)


Menggunakan perangkat

1. Menghidupkan/mematikan perangkat:
   Menghidupkan perangkat: tekan dan tahan tombol on/off selama 3 detik, maka Anda akan mendengar bunyi bip.
   Mematikan perangkat: tekan dan tahan tombol on/off selama 3 detik, maka Anda akan mendengar bunyi bip.

2. Menyesuaikan volume:
   Untuk meningkatkan volume, tekan tombol Atas dan tekan tombol Bawah untuk mengurangi volume.
   Catatan: Tingkat volume ditampilkan di layar.

3. Indikasi Baterai Lemah.
   Tingkat tegangan baterai ditunjukkan oleh jumlah kotak yang ada di dalam ikon baterai pada Layar LCD.

   	Baterai Penuh
   	Baterai terisi 2/3
   	Baterai terisi 1/3
   	Baterai kosong

   Ketika tegangan baterai rendah, ikon baterai akan berkedip dan bunyi bip akan terdengar untuk menunjukkan bahwa baterai perlu diganti atau diisi ulang.

4. Menerima / mengirimkan komunikasi:
   Perangkat berada dalam mode 'Penerimaan' saat dihidupkan dan tidak mengirim, ketika sinyal diterima pada saluran saat ini, LCD akan menampilkan dalam penerimaan. Ketika Anda menekan tombol PTT (push to talk), perangkat beralih ke mode "Transmisi". Pegang perangkat dalam posisi vertikal dengan Mic (mikrofon) 5-10cm dari mulut Anda. Sambil menahan tombol PTT, bicaralah ke mikrofon dengan nada suara normal. Lepaskan tombol PTT ketika Anda selesai mengirim. Agar orang lain menerima transmisi Anda, mereka harus berada di saluran yang sama dengan Anda.
   Catatan:

   1. Jangkauan bicara maksimum adalah 2km, itu akan tergantung pada lingkungan dan sekitar Anda. Ini akan dipengaruhi oleh penghalang seperti bukit atau bangunan.

   2. Jangan mencoba menggunakan dua perangkat yang berjarak kurang dari 1,5 mm (5 kaki), jika tidak, Anda mungkin mengalami gangguan.

5. Mengubah Saluran:
   Tekan tombol MENU satu kali, nomor saluran akan berkedip di layar.
   Tekan tombol atas / bawah untuk mengubah saluran, Tekan tombol PTT untuk mengonfirmasi dan kembali ke mode siaga.
   Catatan: Jika tidak ada tombol yang ditekan dalam 15 detik selama pengaturan, perangkat akan kembali ke mode siaga.

6. CTCSS+DCS
   Tekan tombol MENU dua kali, kode CTCSS(DCS) saat ini akan berkedip di layar, Tekan tombol atas / bawah tombol untuk mengubah 99 kode yang tersedia. Tekan tombol PTT untuk mengonfirmasi dan kembali ke mode siaga. Radio bebas lisensi yang beroperasi pada pita frekuensi PMR446 MHZ, perangkat memiliki 16 saluran radio yang tersedia, Jika ada banyak pengguna perangkat di dekat Anda, ada kemungkinan bahwa beberapa pengguna beroperasi pada saluran radio yang sama. Untuk mencegah Anda menerima sinyal dari pengguna lain, sub-saluran telah diintegrasikan. Saat menggunakan CTCSS(DCS), nada frekuensi rendah (antara 67-250 HZ) akan ditransmisikan bersama dengan sinyal suara, Ada 99 nada yang tersedia untuk dipilih, Anda bebas memilih salah satu dari 99 sub-saluran yang tersedia, Karena pemfilteran, sub-saluran ini umumnya tidak akan terdengar sehingga tidak akan mengganggu komunikasi.

7. VOX (Fungsi bebas genggam)
   Tekan tombol MENU tiga kali, pengaturan VOX saat ini akan berkedip di layar dan ikon VOX akan ditampilkan.
   Tekan tombol atas untuk mengatur tingkat sensitivitas VOX antara level 1 dan 3 (level 3 adalah tingkat sensitif tinggi).
   Tekan tombol bawah sampai "OF" muncul di layar untuk mematikan VOX. Tekan tombol PTT untuk mengonfirmasi dan kembali ke mode siaga. Dalam mode VOX, radio akan mengirimkan sinyal ketika diaktifkan oleh suara Anda atau suara lain di sekitar Anda. Operasi VOX tidak disarankan jika Anda berencana menggunakan perangkat Anda di lingkungan yang bising atau berangin. Catatan: Mode VOX akan ditimpa ketika Anda menekan tombol PTT

8. Memindai saluran radio aktif
   Tekan dan tahan tombol ATAS tombol selama 2 detik: indikator fungsi "SCAN" akan muncul di layar dan saluran akan dipindai terus menerus dari 1 hingga 16. setelah saluran aktif ditemukan, pemindaian akan berhenti dan Anda dapat mendengarkan transmisi. Ketika transmisi pada saluran yang ditemukan berhenti, pemindaian akan dilanjutkan secara otomatis. Catatan: Jika Anda menekan tombol PTT saat mendengarkan saluran yang ditemukan, perangkat akan kembali ke mode siaga pada saluran yang ditemukan.

9. Monitor
   Tekan dan tahan tombol BAWAH tombol sekitar 3 detik untuk mengaktifkan monitor.
   Lepaskan tombol BAWAH tombol kembali ke mode siaga.

10. Mengatur Nada Panggilan
    Perangkat memiliki 10 nada panggilan Tekan tombol MENU 4 kali, "CA" ditampilkan dan pada nada panggilan saat ini.
    Tekan tombol ATAS / Bawah tombol untuk mengubah Nada Panggilan lain. Tekan tombol PTT untuk mengonfirmasi dan kembali ke Mode siaga. 11, Mengirim Nada Panggilan. Tekan tombol CALL (panggil) satu kali dengan cepat, nada panggilan akan ditransmisikan pada saluran pengaturan.

12. Roger Beep Hidup/Mati
    Setelah tombol PTT dilepaskan, perangkat akan mengirimkan bunyi bip roger untuk mengonfirmasi bahwa telah berhenti berbicara. Tekan tombol MENU 5 kali, "Ro" akan ditampilkan.
    Tekan tombol ATAS /Bawah tombol untuk menonaktifkan roger beep HIDUP/MATI. Tekan tombol PTT untuk mengonfirmasi pilihan Anda dan kembali ke mode siaga.

13. Layar dengan Lampu Latar
    Tekan tombol apa saja kecuali tombol MENU untuk mengaktifkan lampu latar layar LCD, Lampu latar akan menyala sekitar 5 detik.

14. Koneksi headset
    Perangkat dapat digunakan dengan headset (Jika ada headset yang dikemas bersama dengan perangkat) Konektor terletak di bagian atas perangkat. Masukkan steker earpiece ke konektor (jack 2.5mm) Ada tombol "PTT" kecil pada earpiece yang memiliki fungsi yang sama dengan tombol PTT pada perangkat. Saat Anda menggunakan tombol PTT dari earpiece, Anda juga harus menggunakan mikrofon dari earpiece untuk berbicara. Catatan: Jangan sambungkan headset lain, itu dapat merusak perangkat Anda.
15. Fungsi hemat baterai:
    Ketika perangkat belum digunakan selama 6 detik, mode ekonomi diaktifkan secara otomatis, Ini tidak memengaruhi penerimaan transmisi dan mode siaga diaktifkan kembali secara otomatis segera setelah sinyal terdeteksi.

16. Lampu Flash Buit-in
    Perangkat Anda memiliki lampu flash bawaan yang dapat digunakan dalam mengirim sinyal cahaya atau untuk kebutuhan pencahayaan kita.

17. Mengunci & Membuka kunci perangkat
    Tekan dan tahan tombol MENU selama 3 detik untuk mengunci perangkat. Ikon kunci tombol ditampilkan di layar LCD. Tekan dan tahan tombol MENU selama 3 detik untuk membuka kunci perangkat.

18. Spesifikasi teknis

    Frekuensi	PMR446
    Saluran	16 saluran
    Sub-kode	CTCSS 38+DCS61
    Daya Transmisi	=<500mW ERP
    Jangkauan	Hingga 2 Km (Lapangan terbuka)
    Jenis baterai	4xAAA Baterai Alkaline/isi ulang (Tidak termasuk)
    Jenis Modulasi	FM – F3E
    Jarak saluran	12.5kHz (Pita sempit)
