Retevis RA635 - Manual de Radio de Dos Vías

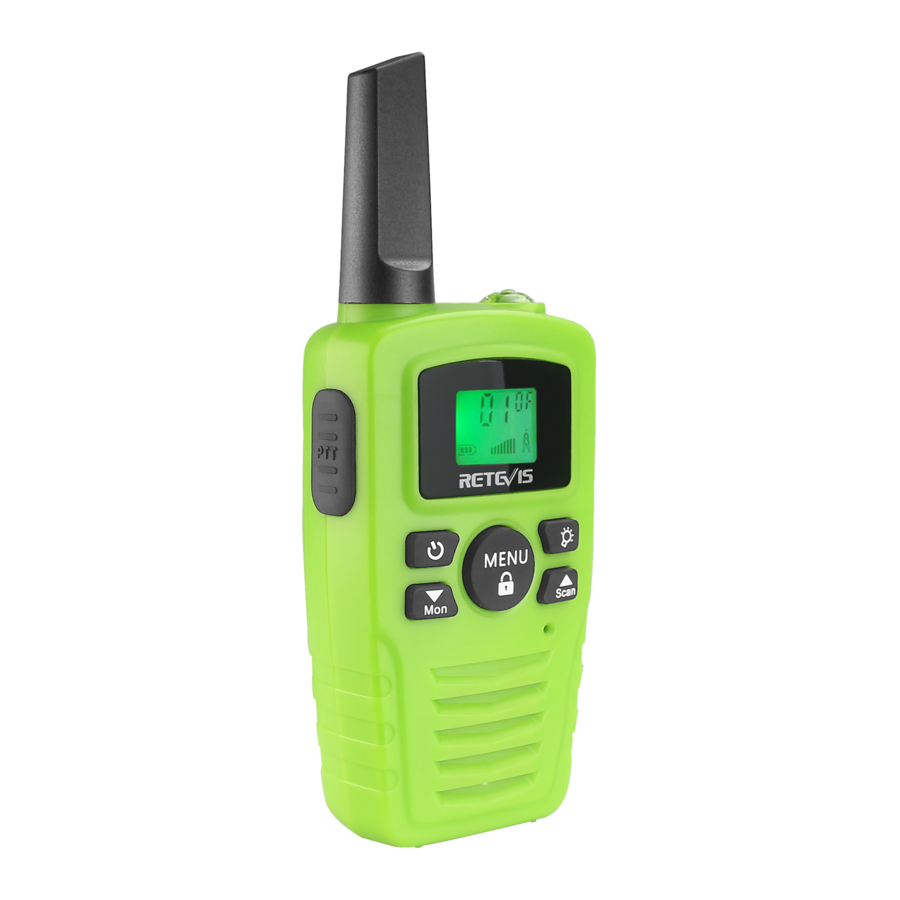

Visión general

Antes de usar el dispositivo

Retire el clip para cinturón
Antes de insertar las baterías en el dispositivo, primero tire del pestillo del clip para cinturón alejándolo del dispositivo (Ver PIC02)

Instalación de las baterías

1. Deslice hacia abajo la tapa del compartimento de las baterías (Ver pic03).

2. Inserte 4 baterías AAA (No incluidas)
3. Coloque las baterías según la polaridad indicada en el compartimento de las baterías.
4. Después de colocar las baterías en las posiciones correctas, vuelva a colocar la tapa de las baterías (Ver PIC04)


Uso del dispositivo

1. Encendido/apagado del dispositivo:
   Encender el dispositivo: mantenga presionado el botón de encendido/apagado durante 3 segundos, luego escuchará un pitido.
   Apagar el dispositivo: mantenga presionado el botón de encendido/apagado durante 3 segundos, luego escuchará un pitido.

2. Ajuste del volumen:
   Para aumentar el volumen, presione el botón Arriba y presione el botón Abajo para disminuir el volumen.
   Nota: El nivel de volumen se muestra en la pantalla.

3. Indicación de batería baja.
   El nivel de voltaje de la batería se indica mediante la cantidad de cuadrados presentes dentro del icono de la batería en la pantalla LCD.

   	Batería llena
   	Batería cargada 2/3
   	Batería cargada 1/3
   	Batería vacía

   Cuando el voltaje de la batería es bajo, el icono de la batería parpadeará y se escuchará un pitido para indicar que las baterías deben ser reemplazadas o recargadas.

4. Recepción / transmisión de comunicaciones:
   Los dispositivos están en modo "Recepción" cuando están encendidos y no transmiten, cuando se recibe una señal en el canal actual, la pantalla LCD mostrará la recepción. Cuando presiona el botón PTT (pulsar para hablar), los dispositivos cambian al modo "Transmisión". Sostenga el dispositivo en posición vertical con el micrófono a 5-10 cm de distancia de su boca. Mientras mantiene presionado el botón PTT, hable al micrófono con un tono de voz normal. Suelte el botón PTT cuando haya terminado de transmitir. Para que otros reciban su transmisión, deben estar en el mismo canal que usted.
   Nota:

   1. El alcance máximo de conversación es de 2 km, dependerá de su entorno y ambiente. Se verá afectado por obstrucciones como colinas o edificios.

   2. No intente usar dos dispositivos que estén a menos de 1,5 mm (5 pies) de distancia, de lo contrario, puede experimentar interferencias.

5. Cambio de canales:
   Presione el botón MENU (menú) una vez, el número de canal parpadeará en la pantalla.
   Presione el botón arriba / abajo para cambiar el canal, presione el botón PTT para confirmar y volver al modo de espera.
   Nota: Si no se presiona ningún botón dentro de los 15 segundos durante la configuración, el dispositivo volverá al modo de espera.

6. CTCSS+DCS
   Presione el botón MENU (menú) dos veces, el código CTCSS (DCS) actual parpadeará en la pantalla, presione el botón arriba / abajo para cambiar los 99 códigos disponibles. Presione el botón PTT para confirmar y volver al modo de espera. Las radios de uso libre que operan en la banda de frecuencia PMR446 MHZ, el dispositivo tiene 16 canales de radio disponibles, si hay muchos usuarios de dispositivos cerca de usted, existe la posibilidad de que algunos de los usuarios estén operando en el mismo canal de radio. Para evitar recibir señales de otros usuarios, se han integrado subcanales. Cuando se usa CTCSS (DCS), se transmitirá un tono de baja frecuencia (entre 67-250 HZ) junto con la señal de voz, hay 99 tonos disponibles para elegir, usted es libre de elegir uno de los 99 subcanales disponibles, debido al filtrado, estos subcanales generalmente no serán audibles, por lo que no perturbarán la comunicación.

7. VOX (Función de manos libres)
   Presione el botón MENU (menú) tres veces, la configuración VOX actual parpadeará en la pantalla y se mostrará el icono VOX.
   Presione el botón arriba para establecer el nivel de sensibilidad VOX entre el nivel 1 y 3 (el nivel 3 es el nivel de alta sensibilidad).
   Presione el botón abajo hasta que aparezca "OF" en la pantalla para desactivar VOX. Presione el botón PTT para confirmar y volver al modo de espera. En el modo VOX, la radio transmitirá una señal cuando se active por su voz u otro sonido a su alrededor. No se recomienda el funcionamiento de VOX si planea usar su dispositivo en un entorno ruidoso o ventoso. Nota: El modo VOX se anulará cuando presione el botón PTT

8. Búsqueda de un canal de radio activo
   Mantenga presionado el botón ARRIBA durante 2 segundos: el indicador de función "SCAN" (escanear) aparecerá en la pantalla y el canal se escaneará continuamente del 1 al 16. Una vez que se encuentra un canal activo, el escaneo se detendrá y podrá escuchar la transmisión. Cuando la transmisión en el canal encontrado se detiene, el escaneo se reanudará automáticamente. Nota: Si presiona el botón PTT mientras escucha un canal encontrado, el dispositivo volverá al modo de espera en el canal encontrado.

9. Monitor
   Mantenga presionado el botón ABAJO durante unos 3 segundos para activar el monitor.
   Suelte el botón ABAJO para volver al modo de espera.

10. Configuración del tono de llamada
    El dispositivo tiene 10 tonos de llamada. Presione el botón MENU (menú) 4 veces, se muestra "CA" y el tono de llamada actual.
    Presione el botón ARRIBA / Abajo para cambiar a otro tono de llamada. Presione el botón PTT para confirmar y volver al modo de espera. 11, Envío de un tono de llamada. Presione el botón CALL (llamar) una vez rápidamente, el tono de llamada se transmitirá en el canal de configuración.

12. Roger Beep On/Off (Bip Roger Activado/Desactivado)
    Después de soltar el botón PTT, el dispositivo emitirá un pitido Roger para confirmar que ha dejado de hablar. Presione el botón MENU (menú) 5 veces, se mostrará "Ro".
    Presione el botón ARRIBA /Abajo para desactivar el pitido Roger ON/OFF (activado/desactivado). Presione el botón PTT para confirmar su selección y volver al modo de espera.

13. Pantalla retroiluminada
    Presione cualquier botón, excepto el botón MENU (menú), para activar la luz de fondo de la pantalla LCD, la luz de fondo se encenderá durante unos 5 segundos.

14. Conexión de auriculares
    El dispositivo se puede usar con auriculares (si hay auriculares empaquetados junto con el dispositivo). El conector se encuentra en la parte superior del dispositivo. Inserte el enchufe del auricular en el conector (conector de 2,5 mm). Hay un pequeño botón "PTT" en el auricular que tiene la misma función que el botón PTT en el dispositivo. Cuando use el botón PTT del auricular, también debe usar el micrófono del auricular para hablar. Nota: No conecte otros auriculares, ya que podría dañar su dispositivo.
15. Función de ahorro de batería:
    Cuando el dispositivo no se ha utilizado durante 6 segundos, el modo económico se activa automáticamente, esto no afecta la recepción de la transmisión y el modo de espera se reactiva automáticamente tan pronto como se detecta la señal.

16. Linterna Flash incorporada
    Su dispositivo tiene una linterna incorporada que se puede usar para enviar señales de luz o para nuestras necesidades de iluminación.

17. Bloquear y desbloquear el dispositivo
    Mantenga presionado el botón MENU (menú) durante 3 segundos para bloquear el dispositivo. El icono de bloqueo de botón se muestra en la pantalla LCD. Mantenga presionado el botón MENU (menú) durante 3 segundos para desbloquear el dispositivo.

18. Especificaciones técnicas

    Frecuencia	PMR446
    Canales	16 canales
    Subcódigo	CTCSS 38+DCS61
    Potencia de transmisión	=<500mW ERP
    Alcance	Hasta 2 Km (Campo abierto)
    Tipo de batería	4xAAA Alcalinas/recargables (No incluidas)
    Tipo de modulación	FM – F3E
    Espaciamiento de canales	12.5kHz (Banda estrecha)
