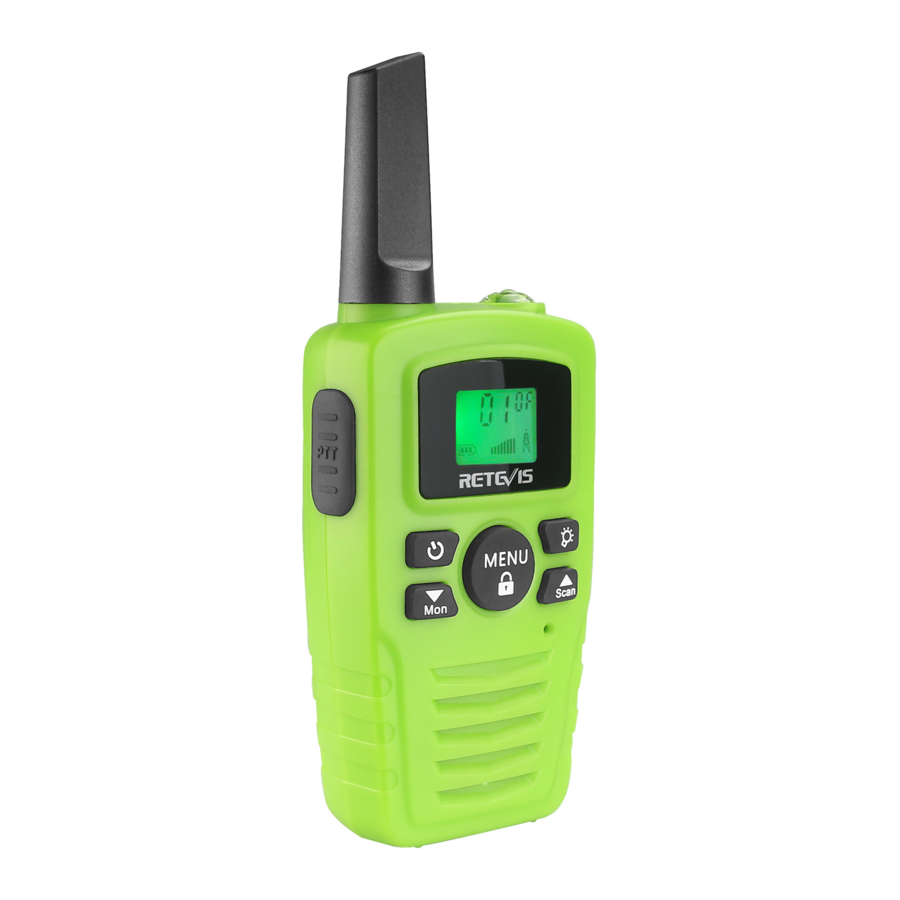

Retevis RA635 - Manuali i Radios me Dy Drejtime

Përmbledhje

Përpara se të Përdorni Pajisjen

Hiqeni kapësen e rripit
Përpara se të fusni bateritë në pajisje, tërhiqeni fillimisht kapësen e rripit nga pajisja (Shih PIC02)

Instalimi i baterive

1. Rrëshqisni poshtë kapakun e ndarjes së baterisë (Shih pic03).

2. Futni 4*AAA bateri (Nuk përfshihen)
3. Vendosni bateritë sipas polaritetit të shënuar në ndarjen e baterisë.
4. Pasi të keni vendosur bateritë në pozicionet e duhura, zëvendësoni kapakun e baterisë (Shih PIC04)


Përdorimi i pajisjes

1. Ndizni/fikni pajisjen:
   Ndizni pajisjen: shtypni dhe mbani të shtypur butonin ndez/fik për 3 sekonda, atëherë do të dëgjoni një tingull bip.
   Fikni pajisjen: shtypni dhe mbani të shtypur butonin ndez/fik për 3 sekonda, atëherë do të dëgjoni një tingull bip.

2. Rregullimi i volumit:
   Për të rritur volumin, shtypni butonin Lart dhe shtypni butonin Poshtë për të ulur volumin.
   Shënim: Niveli i volumit shfaqet në ekran.

3. Treguesi i Baterisë së Ulët.
   Niveli i tensionit të baterisë tregohet nga numri i katrorëve të pranishëm brenda ikonës së baterisë në Ekranin LCD.

   	Bateria Plotësisht e Mbushur
   	Bateria 2/3 e mbushur
   	Bateria 1/3 e mbushur
   	Bateria bosh

   Kur tensioni i baterisë është i ulët, ikona e baterisë do të pulsojë dhe do të dëgjohet një bip për të treguar se bateritë duhet të zëvendësohen ose të rikarikohen.

4. Marrja / transmetimi i komunikimeve:
   Pajisjet janë në modalitetin 'Pranim' kur ato janë të ndezura dhe nuk transmetojnë, kur një sinjal pranohet në kanalin aktual, LCD do të shfaqet në pranim. Kur shtypni butonin PTT (shtyp për të folur), pajisjet kalojnë në modalitetin "Transmetim". Mbajeni pajisjen në një pozicion vertikal me mikrofonin (mikrofonin) 5-10 cm larg gojës suaj. Ndërsa mbani butonin PTT, flisni në mikrofon me një ton normal zëri. Lëshoni butonin PTT kur të keni mbaruar transmetimin. Për të tjerët që të marrin transmetimin tuaj, ata duhet të jenë në të njëjtin kanal me ju.
   Shënim:

   1. Gama maksimale e të folurit është 2 km, do të varet nga rrethinat dhe mjedisi juaj. Do të ndikohet nga pengesat si kodrat ose ndërtesat.

   2. Mos u përpiqni të përdorni dy pajisje që janë më pak se 1.5 mm (5 këmbë) larg, përndryshe, mund të përjetoni ndërhyrje.

5. Ndryshimi i kanaleve:
   Shtypni butonin MENU një herë, numri i kanalit do të pulsojë në ekran.
   Shtypni butonin lart / poshtë për të ndryshuar kanalin, shtypni butonin PTT për të konfirmuar dhe për t'u kthyer në modalitetin stand-by.
   Shënim: Nëse asnjë buton nuk shtypet brenda 15 sekondave gjatë konfigurimit, pajisja do të kthehet në modalitetin stand-by.

6. CTCSS+DCS
   Shtypni butonin MENU dy herë, kodi aktual CTCSS(DCS) do të pulsojë në ekran, shtypni butonin lart / poshtë për të ndryshuar 99 kodet e disponueshme. Shtypni butonin PTT për të konfirmuar dhe për t'u kthyer në modalitetin stand-by. Radio falas që funksionon në brezin e frekuencës PMR446 MHZ, pajisja ka 16 kanale radio të disponueshme, Nëse ka shumë përdorues pajisjesh pranë jush, ka një shans që disa nga përdoruesit të funksionojnë në të njëjtin kanal radio. Për të parandaluar që të merrni sinjale nga përdorues të tjerë, janë integruar nën-kanale. Kur përdorni CTCSS(DCS), një ton me frekuencë të ulët (midis 67-250 HZ) do të transmetohet së bashku me sinjalin zanor, Ka 99 tone të disponueshme për të zgjedhur, Ju jeni të lirë të zgjidhni një nga 99 nën-kanalet e disponueshme, Për shkak të filtrimit, këto nën-kanale në përgjithësi nuk do të jenë të dëgjueshme, kështu që ato nuk do të shqetësojnë komunikimin.

7. VOX (Funksioni pa duar)
   Shtypni butonin MENU tre herë, konfigurimi aktual VOX do të pulsojë në ekran dhe ikona VOX do të shfaqet.
   Shtypni lart për të vendosur nivelin e ndjeshmërisë VOX midis nivelit 1 dhe 3 (niveli 3 është niveli i lartë i ndjeshëm).
   Shtypni poshtë derisa "OF" të shfaqet në ekran për të fikur VOX. Shtypni butonin PTT për të konfirmuar dhe për t'u kthyer në modalitetin stand-by. Në modalitetin VOX, radio do të transmetojë një sinjal kur aktivizohet nga zëri juaj ose tinguj të tjerë rreth jush. Funksionimi VOX nuk rekomandohet nëse planifikoni të përdorni pajisjen tuaj në një mjedis të zhurmshëm ose me erë. Shënim: Modaliteti VOX do të anashkalohet kur shtypni butonin PTT

8. Skanimi për një kanal radio aktiv
   Shtypni dhe mbani të shtypur butonin LART për 2 sekonda: treguesi i funksionit "SCAN" do të shfaqet në ekran dhe kanali do të skanojë vazhdimisht nga 1 në 16. pasi të gjendet një kanal aktiv, skanimi do të ndalet dhe ju mund të dëgjoni transmetimin. Kur transmetimi në kanalin e gjetur ndalon, skanimi do të rifillojë automatikisht. Shënim: Nëse shtypni butonin PTT ndërsa dëgjoni një kanal të gjetur, pajisja do të kthehet në modalitetin stand-by në kanalin e gjetur.

9. Monitor
   Shtypni dhe mbani të shtypur butonin POSHTË për rreth 3 sekonda për të aktivizuar monitorin.
   Lëshoni butonin POSHTË kthehuni në modalitetin stand-by.

10. Vendosja e Tonit të Thirrjes
    Pajisja ka 10 tone thirrjeje. Shtypni butonin MENU 4 herë, "CA" shfaqet dhe në tonin aktual të thirrjes.
    Shtypni butonin LART / Poshtë për të ndryshuar një Ton tjetër Thirrjeje. Shtypni butonin PTT për të konfirmuar dhe për t'u kthyer në Modalitetin stand-by. 11, Dërgimi i një Toni Thirrjeje. Shtypni butonin CALL një herë shpejt, toni i thirrjes do të transmetohet në kanalin e vendosur.

12. Bip Roger Ndiz/Fik
    Pasi të lëshohet butoni PTT, pajisja do të dërgojë një bip roger për të konfirmuar që keni ndaluar së foluri. Shtypni butonin MENU 5 herë, "Ro" do të shfaqet.
    Shtypni butonin LART /Poshtë për të çaktivizuar bipin roger ON/OFF. Shtypni butonin PTT për të konfirmuar zgjedhjen tuaj dhe për t'u kthyer në modalitetin stand-by.

13. Ekrani i Ndriçuar
    Shtypni çdo buton përveç butonit MENU për të aktivizuar dritën e pasme të ekranit LCD, Drita e pasme do të ndizet për rreth 5 sekonda.

14. Lidhja e kufjeve
    Pajisja mund të përdoret me kufje (Nëse ka kufje të paketuara së bashku me pajisjen) Lidhësi ndodhet në krye të pajisjes. Futni spinën e kufjes në lidhës (fole 2.5 mm) Ka një buton të vogël "PTT" në kufje që ka të njëjtin funksion si butoni PTT në pajisje. Kur përdorni butonin PTT nga kufjet, duhet të përdorni gjithashtu mikrofonin nga kufjet për të folur. Shënim: Mos lidhni kufje të tjera, mund të dëmtojë pajisjen tuaj.
15. Funksioni i kursimit të baterisë:
    Kur pajisja nuk është përdorur për 6 sekonda, modaliteti ekonomik aktivizohet automatikisht, Kjo nuk ndikon në marrjen e transmetimit dhe modaliteti stand-by riaktivizohet automatikisht sapo të zbulohet sinjali.

16. Drita e integruar Flash
    Pajisja juaj ka një dritë të integruar që mund të përdoret në dërgimin e sinjaleve të dritës ose për nevojat tona të ndriçimit.

17. Kyçja dhe Zhbllokimi i pajisjes
    Shtypni dhe mbani të shtypur butonin MENU për 3 sekonda për të kyçur pajisjen. Ikona e kyçjes së butonit shfaqet në ekranin LCD. Shtypni dhe mbani të shtypur butonin MENU për 3 sekonda për të zhbllokuar pajisjen.

18. Specifikimet teknike

    Frekuenca	PMR446
    Kanalet	16 kanale
    Nën-kodi	CTCSS 38+DCS61
    Fuqia e Transmetimit	=<500mW ERP
    Gama	Deri në 2 Km (Fushë e hapur)
    Lloji i baterisë	4xAAA Bateri Alkaline/të rikarikueshme (Nuk përfshihen)
    Lloji i Modulimit	FM – F3E
    Hapësira e kanalit	12.5kHz (Brezi i ngushtë)

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Retevis RA635 - Manuali i Radios me Dy Drejtime
