Retevis RA635 - Dviejų krypčių radijo stoties vadovas

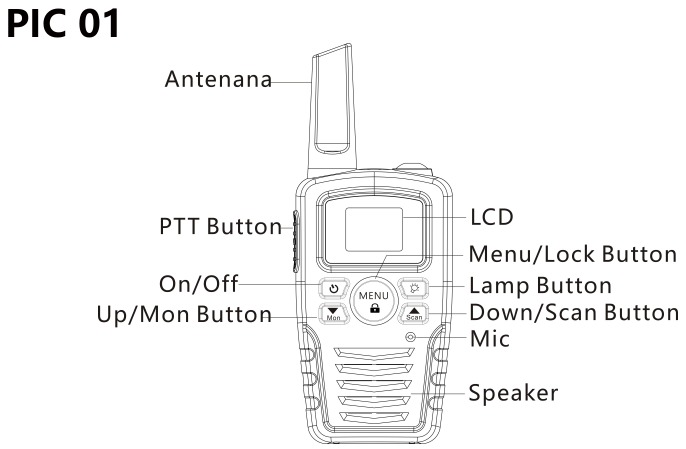

Apžvalga

Prieš naudojant įrenginį

Nuimkite diržo spaustuką

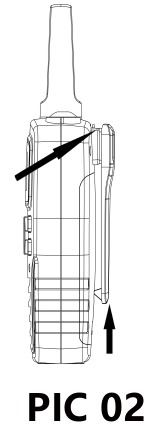

Prieš įdėdami baterijas į įrenginį, pirmiausia atitraukite diržo spaustuko skląstį nuo įrenginio (žr. PIC02)

Baterijų įdėjimas

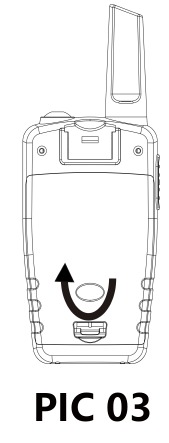

1. Nustumkite žemyn baterijų skyriaus dangtelį (žr. pic03).

2. Įdėkite 4 * AAA baterijas (į komplektą neįeina)
3. Padėkite baterijas pagal poliškumą, nurodytą ant baterijų skyriaus.

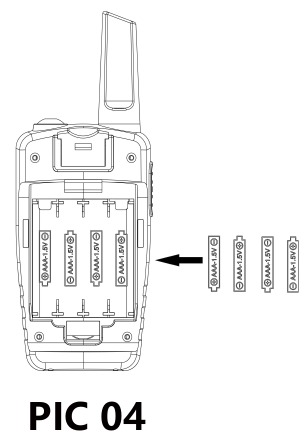

4. Įdėję baterijas į teisingas pozicijas, uždėkite baterijų dangtelį (žr. PIC04)


Įrenginio naudojimas

1. Įrenginio įjungimas / išjungimas:
   Įjunkite įrenginį: paspauskite ir palaikykite įjungimo / išjungimo mygtuką 3 sekundes, tada išgirsite pyptelėjimą.
   Išjunkite įrenginį: paspauskite ir palaikykite įjungimo / išjungimo mygtuką 3 sekundes, tada išgirsite pyptelėjimą.

2. Garso reguliavimas:
   Norėdami padidinti garsą, paspauskite mygtuką Aukštyn (Up) , o norėdami sumažinti garsą, paspauskite mygtuką Žemyn (Down) .
   Pastaba: garso lygis rodomas ekrane.

3. Žemas baterijos lygio indikatorius.
   Baterijos įtampa rodoma kvadratų skaičiumi, esančiu baterijos piktogramoje LCD ekrane.

   	Baterija pilna
   	Baterija įkrauta 2/3
   	Baterija įkrauta 1/3
   	Baterija tuščia

   Kai baterijos įtampa yra žema, baterijos piktograma mirksės ir pasigirs pyptelėjimas, nurodantis, kad reikia pakeisti arba įkrauti baterijas.

4. Ryšio priėmimas / perdavimas:
   Įrenginiai veikia "Priėmimo" (Reception) režimu, kai jie yra įjungti ir nevyksta perdavimas. Kai dabartiniu kanalu priimamas signalas, LCD ekrane bus rodomas priėmimas. Kai paspausite PTT (paspauskite, kad kalbėtumėte) mygtuką, įrenginiai persijungs į "Perdavimo" (Transmission) režimą. Laikykite įrenginį vertikalioje padėtyje, o mikrofonas (Mic) būtų 5-10 cm atstumu nuo burnos. Laikydami nuspaudę PTT mygtuką, kalbėkite į mikrofoną įprastu balso tonu. Baigę perduoti, atleiskite PTT mygtuką. Kad kiti galėtų priimti jūsų perdavimą, jie turi būti tame pačiame kanale kaip ir jūs.
   Pastaba:

   1. Maksimalus kalbėjimo atstumas yra 2 km, jis priklausys nuo jūsų aplinkos. Jam įtakos turės tokios kliūtys kaip kalvos ar pastatai.

   2. Nemėginkite naudoti dviejų įrenginių, kurie yra mažesniu nei 1,5 mm (5 pėdos) atstumu vienas nuo kito, kitaip galite patirti trukdžių.

5. Kanalų keitimas:
   Vieną kartą paspauskite MENU mygtuką, ekrane mirksės kanalo numeris.
   Paspauskite mygtuką aukštyn (up) / žemyn (down) , kad pakeistumėte kanalą. Paspauskite PTT mygtuką, kad patvirtintumėte ir grįžtumėte į budėjimo režimą.
   Pastaba: jei nustatymo metu per 15 sekundžių nepaspaudžiamas joks mygtukas, įrenginys grįš į budėjimo režimą.

6. CTCSS+DCS
   Du kartus paspauskite MENU mygtuką, ekrane mirksės dabartinis CTCSS (DCS) kodas. Paspauskite mygtuką aukštyn (up) / žemyn (down) , kad pakeistumėte 99 galimus kodus. Paspauskite PTT mygtuką, kad patvirtintumėte ir grįžtumėte į budėjimo režimą. Licencijuotos radijo stotys, veikiančios PMR446 MHZ dažnių juostoje, įrenginys turi 16 galimų radijo kanalų. Jei šalia jūsų yra daug įrenginių naudotojų, yra tikimybė, kad kai kurie naudotojai veikia tuo pačiu radijo kanalu. Kad negausite signalų iš kitų naudotojų, buvo integruoti subkanalai. Naudojant CTCSS (DCS), kartu su balso signalu bus perduodamas žemo dažnio tonas (nuo 67 iki 250 HZ). Galima pasirinkti iš 99 galimų tonų. Galite laisvai pasirinkti vieną iš 99 galimų subkanalų. Dėl filtravimo šie subkanalai paprastai nebus girdimi, todėl netrukdys ryšiui.

7. VOX (laisvų rankų funkcija)
   Tris kartus paspauskite MENU mygtuką, ekrane mirksės dabartinis VOX nustatymas ir bus rodoma VOX piktograma.
   Paspauskite mygtuką aukštyn (up) , kad nustatytumėte VOX jautrumo lygį nuo 1 iki 3 (3 lygis yra didelis jautrumo lygis).
   Paspauskite mygtuką žemyn (down) tol, kol ekrane pasirodys "OF", kad išjungtumėte VOX. Paspauskite PTT mygtuką, kad patvirtintumėte ir grįžtumėte į budėjimo režimą. VOX režimu radijo stotis perduos signalą, kai jį suaktyvins jūsų balsas ar kiti aplinkiniai garsai. VOX veikimas nerekomenduojamas, jei planuojate naudoti įrenginį triukšmingoje ar vėjuotoje aplinkoje. Pastaba: VOX režimas bus perjungtas, kai paspausite PTT mygtuką

8. Aktyvaus radijo kanalo paieška
   Paspauskite ir palaikykite mygtuką AUKŠTYN (UP) 2 sekundes: ekrane pasirodys "SCAN" funkcijos indikatorius ir kanalas bus nuolat skenuojamas nuo 1 iki 16. Kai bus rastas aktyvus kanalas, skenavimas sustos ir galėsite klausytis perdavimo. Kai perdavimas rastu kanalu sustos, skenavimas bus atnaujintas automatiškai. Pastaba: jei klausydamiesi rasto kanalo paspausite PTT mygtuką, įrenginys grįš į budėjimo režimą rastu kanalu.

9. Stebėjimas (Monitor)
   Paspauskite ir palaikykite mygtuką ŽEMYN (DOWN) apie 3 sekundes, kad suaktyvintumėte stebėjimą.
   Atleiskite mygtuką ŽEMYN (DOWN) , kad grįžtumėte į budėjimo režimą.

10. Skambučio tono nustatymas
    Įrenginys turi 10 skambučio tonų. 4 kartus paspauskite MENU mygtuką, rodomas "CA" ir dabartinis skambučio tonas.
    Paspauskite mygtuką AUKŠTYN (UP) / ŽEMYN (Down) , kad pakeistumėte kitą skambučio toną. Paspauskite PTT mygtuką, kad patvirtintumėte ir grįžtumėte į budėjimo režimą. 11, Skambučio tono siuntimas. Vieną kartą greitai paspauskite CALL mygtuką, skambučio tonas bus perduotas nustatytu kanalu.

12. Roger Beep įjungimas / išjungimas
    Atleidus PTT mygtuką, įrenginys išsiųs Roger Beep, kad patvirtintų, jog baigėte kalbėti. 5 kartus paspauskite MENU mygtuką, bus rodomas "Ro".
    Paspauskite mygtuką AUKŠTYN (UP) /ŽEMYN (Down) , kad išjungtumėte Roger Beep įjungimą / išjungimą. Paspauskite PTT mygtuką, kad patvirtintumėte savo pasirinkimą ir grįžtumėte į budėjimo režimą.

13. Apšviestas ekranas
    Paspauskite bet kurį mygtuką, išskyrus MENU mygtuką, kad suaktyvintumėte LCD ekrano apšvietimą. Apšvietimas įsijungs maždaug 5 sekundėms.

14. Ausinių jungtis
    Įrenginį galima naudoti su ausinėmis (jei ausinės supakuotos kartu su įrenginiu). Jungtis yra įrenginio viršuje. Įkiškite ausinės kištuką į jungtį (2,5 mm lizdas). Ant ausinės yra mažas "PTT" mygtukas, kuris atlieka tą pačią funkciją kaip ir PTT mygtukas ant įrenginio. Kai naudojate PTT mygtuką iš ausinės, taip pat turite naudoti mikrofoną iš ausinės, kad kalbėtumėte. Pastaba: nejunkite kitų ausinių, nes galite sugadinti įrenginį.
15. Baterijos taupymo funkcija:
    Kai įrenginys nenaudojamas 6 sekundes, automatiškai suaktyvinamas ekonominis režimas. Tai neturi įtakos perdavimo priėmimui, o budėjimo režimas automatiškai vėl suaktyvinamas, kai tik aptinkamas signalas.

16. Įmontuotas žibintuvėlis
    Jūsų įrenginyje yra įmontuotas žibintuvėlis, kurį galima naudoti šviesos signalams siųsti arba mūsų apšvietimo poreikiams.

17. Įrenginio užrakinimas ir atrakinimas
    Paspauskite ir palaikykite MENU mygtuką 3 sekundes, kad užrakintumėte įrenginį. Mygtuko užrakto piktograma rodoma LCD ekrane. Paspauskite ir palaikykite MENU mygtuką 3 sekundes, kad atrakintumėte įrenginį.

18. Techninės specifikacijos

    Dažnis	PMR446
    Kanalai	16 kanalų
    Subkodas	CTCSS 38+DCS61
    Perdavimo galia	=<500mW ERP
    Diapazonas	Iki 2 km (atvirame lauke)
    Baterijos tipas	4xAAA šarminės / įkraunamos baterijos (į komplektą neįeina)
    Moduliacijos tipas	FM – F3E
    Kanalų atstumas	12.5kHz (siaura juosta)
