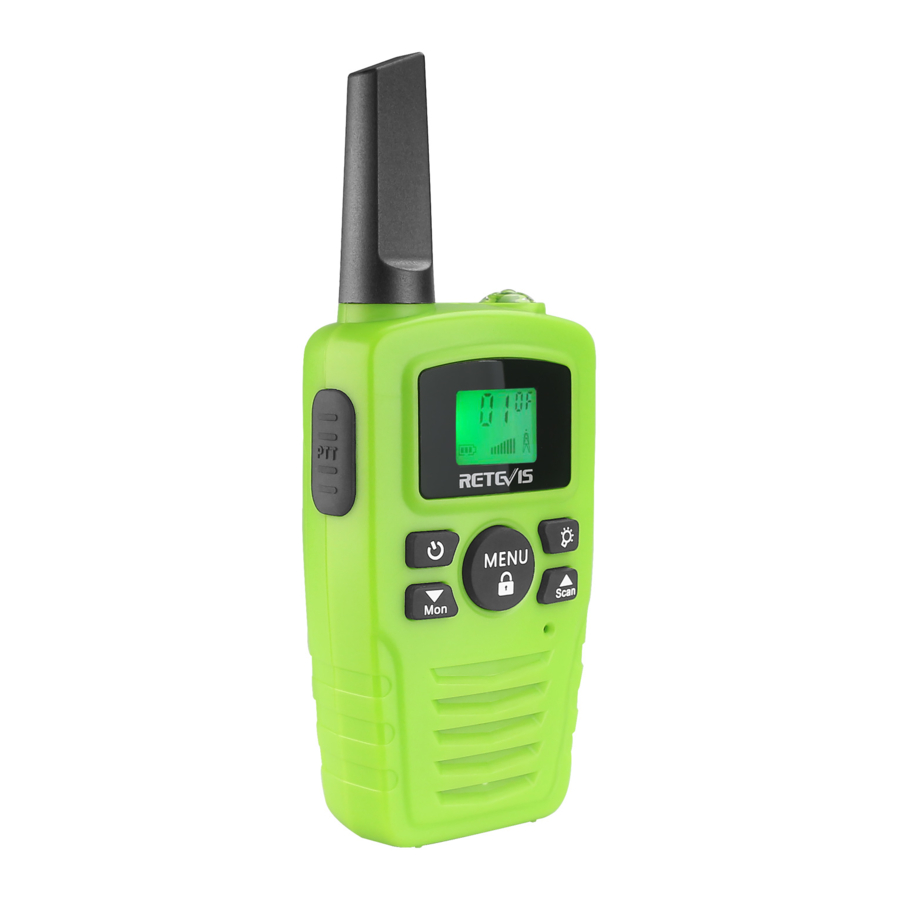

Retevis RA635 - Telsiz Kullanım Kılavuzu

Genel Bakış

Cihazı Kullanmadan Önce

Kemer klipsini çıkarın
Pilleri cihaza takmadan önce, önce kemer klipsi mandalını cihazdan uzağa çekin (Bkz. PIC02)

Pillerin takılması

1. Pil bölmesi kapağını aşağı kaydırın (Bkz. pic03).

2. 4*AAA pil takın (Dahil değildir)
3. Pilleri, pil bölmesindeki polariteye göre konumlandırın.
4. Pilleri doğru konumlara yerleştirdikten sonra, pil kapağını değiştirin (Bkz. PIC04)


Cihazın Kullanımı

1. Cihazı açma/kapama:
   Cihazı açın: açma/kapama düğmesini 3 saniye basılı tutun, ardından bir bip sesi duyacaksınız.
   Cihazı kapatın: açma/kapama düğmesini 3 saniye basılı tutun, ardından bir bip sesi duyacaksınız.

2. Sesi ayarlama:
   Sesi artırmak için Yukarı düğmesine ve sesi azaltmak için Aşağı düğmesine basın.
   Not: Ses seviyesi ekranda görüntülenir.

3. Düşük Pil Göstergesi.
   Pil voltajı seviyesi, LCD Ekranda pil simgesinin içindeki karelerin sayılarıyla gösterilir.

   	Pil Dolu
   	Pil 2/3 dolu
   	Pil 1/3 dolu
   	Pil boş

   Pil voltajı düşük olduğunda, pil simgesi yanıp söner ve pillerin değiştirilmesi veya yeniden şarj edilmesi gerektiğini belirtmek için bir bip sesi duyulur.

4. İletişim alma / gönderme:
   Cihazlar, AÇIK olduğunda ve herhangi bir iletim yapılmadığında 'Alım' modundadır, geçerli kanalda bir sinyal alındığında, LCD ekranda alım gösterilir. PTT(konuşmak için bas) düğmesine bastığınızda, cihazlar "İletim" moduna geçer. Cihazı dikey konumda, mikrofon(mikrofon) ağzınızdan 5-10 cm uzakta olacak şekilde tutun. PTT düğmesini basılı tutarken, mikrofona normal bir ses tonuyla konuşun. İletimi bitirdiğinizde PTT düğmesini bırakın. Başkalarının iletiminizi alabilmesi için, sizinle aynı kanalda olmaları gerekir.
   Not:

   1. Maksimum konuşma aralığı 2 km'dir, bu çevrenize ve ortama bağlı olacaktır. Tepeler veya binalar gibi engellerden etkilenecektir.

   2. İki cihazı birbirinden 1,5 mm'den (5 feet) daha yakın kullanmaya çalışmayın, aksi takdirde parazit yaşayabilirsiniz.

5. Kanalları Değiştirme:
   MENU (menü) düğmesine bir kez basın, kanal numarası ekranda yanıp sönecektir.
   Kanalı değiştirmek için yukarı / aşağı düğmesine basın, onaylamak ve bekleme moduna dönmek için PTT düğmesine basın.
   Not: Ayar sırasında 15 saniye içinde hiçbir düğmeye basılmazsa, cihaz bekleme moduna döner.

6. CTCSS+DCS
   MENU (menü) düğmesine iki kez basın, mevcut CTCSS(DCS) kodu ekranda yanıp sönecektir, 99 mevcut kodu değiştirmek için yukarı / aşağı düğmesine basın. Onaylamak ve bekleme moduna dönmek için PTT düğmesine basın. PMR446 MHZ frekans bandında çalışan lisanssız telsiz, cihazda 16 adet telsiz kanalı bulunmaktadır, Yakınınızda birçok cihaz kullanıcısı varsa, bazı kullanıcıların aynı telsiz kanalında çalışma olasılığı vardır. Diğer kullanıcılardan sinyal almamanızı önlemek için alt kanallar entegre edilmiştir. CTCSS(DCS) kullanırken, ses sinyaliyle birlikte düşük frekanslı bir ton (67-250 HZ arasında) iletilir, Aralarından seçim yapabileceğiniz 99 adet ton bulunmaktadır, Mevcut 99 alt kanaldan birini seçmekte özgürsünüz, Filtreleme nedeniyle, bu alt kanallar genellikle duyulabilir olmayacaktır, bu nedenle iletişimi bozmazlar.

7. VOX (Eller serbest fonksiyonu)
   MENU (menü) düğmesine üç kez basın, mevcut VOX ayarı ekranda yanıp sönecek ve VOX simgesi görüntülenecektir.
   1 ile 3 seviye arasında VOX hassasiyet seviyesini ayarlamak için yukarı düğmesine basın (seviye 3 yüksek hassasiyet seviyesidir).
   VOX'u KAPATMAK için ekranda "OF" görünene kadar aşağı düğmesine basın. Onaylamak ve bekleme moduna dönmek için PTT düğmesine basın. VOX modunda, telsiz sesiniz veya çevrenizdeki diğer sesler tarafından etkinleştirildiğinde bir sinyal iletecektir. Cihazınızı gürültülü veya rüzgarlı bir ortamda kullanmayı planlıyorsanız, VOX çalışması önerilmez. Not: PTT düğmesine bastığınızda VOX modu geçersiz kılınacaktır

8. Aktif bir telsiz kanalı için tarama
   YUKARI düğmesini 2 saniye basılı tutun: "SCAN" (TARAMA) fonksiyon göstergesi ekranda görünecek ve kanal sürekli olarak 1'den 16'ya kadar taranacaktır. Etkin bir kanal bulunduğunda, tarama duracak ve iletimi dinleyebilirsiniz. Bulunan kanalda iletim durduğunda, tarama otomatik olarak devam edecektir. Not: Bulunan bir kanalı dinlerken PTT düğmesine basarsanız, cihaz bulunan kanalda bekleme moduna geri dönecektir.

9. Monitör
   Monitörü etkinleştirmek için AŞAĞI düğmesini yaklaşık 3 saniye basılı tutun.
   Bekleme moduna dönmek için AŞAĞI düğmesini bırakın.

10. Arama Tonunu Ayarlama
    Cihazda 10 adet arama tonu bulunmaktadır. MENU (menü) düğmesine 4 kez basın, "CA" görüntülenir ve mevcut arama tonu çalar.
    Başka bir Arama Tonunu değiştirmek için YUKARI / Aşağı düğmesine basın. Onaylamak ve bekleme Moduna dönmek için PTT düğmesine basın. 11, Arama Tonu Gönderme. CALL (arama) düğmesine bir kez hızlıca basın, arama tonu ayar kanalında iletilecektir.

12. Roger Bipini Açma/Kapama
    PTT düğmesi bırakıldıktan sonra, cihaz konuşmayı bıraktığınızı doğrulamak için bir roger bip sesi gönderecektir. MENU (menü) düğmesine 5 kez basın, "Ro" görüntülenecektir.
    roger bipini AÇMA/KAPAMA devre dışı bırakmak için YUKARI /Aşağı düğmesine basın. Seçiminizi onaylamak ve bekleme moduna dönmek için PTT düğmesine basın.

13. Arkadan Aydınlatmalı Ekran
    LCD ekranın arka ışığını etkinleştirmek için MENU (menü) düğmesi dışındaki herhangi bir düğmeye basın, Arka ışık yaklaşık 5 saniye yanacaktır.

14. Kulaklık bağlantısı
    Cihaz, kulaklıkla birlikte kullanılabilir (Cihazla birlikte bir kulaklık varsa) Konektör cihazın üst kısmında bulunur. Kulaklık fişini konektöre takın (2,5 mm jak) Kulaklıkta küçük bir "PTT" düğmesi vardır ve cihazdaki PTT düğmesiyle aynı işleve sahiptir. Kulaklıktan PTT düğmesini kullandığınızda, konuşmak için kulaklıktan da mikrofonu kullanmanız gerekir. Not: Başka kulaklık bağlamayın, cihazınıza zarar verebilir.
15. Pil tasarrufu fonksiyonu:
    Cihaz 6 saniye kullanılmadığında, ekonomi modu otomatik olarak etkinleştirilir, Bu, iletimin alınmasını etkilemez ve sinyal algılanır algılanmaz bekleme modu otomatik olarak yeniden etkinleştirilir.

16. Dahili El Feneri
    Cihazınızda, ışık sinyalleri göndermede veya aydınlatma ihtiyaçlarımız için kullanılabilecek dahili bir el feneri bulunmaktadır.

17. Cihazı Kilitleme ve Kilidini Açma
    Cihazı kilitlemek için MENU (menü) düğmesini 3 saniye basılı tutun. Düğme kilidi simgesi LCD ekranda görüntülenir. Cihazın kilidini açmak için MENU (menü) düğmesini 3 saniye basılı tutun.

18. Teknik özellikler

    Frekans	PMR446
    Kanallar	16 kanal
    Alt kod	CTCSS 38+DCS61
    İletim Gücü	=<500mW ERP
    Menzil	2 Km'ye kadar (Açık alan)
    Pil tipi	4xAAA Alkalin/şarj edilebilir piller (Dahil değildir)
    Modülasyon Tipi	FM – F3E
    Kanal aralığı	12.5kHz(Dar bant)
