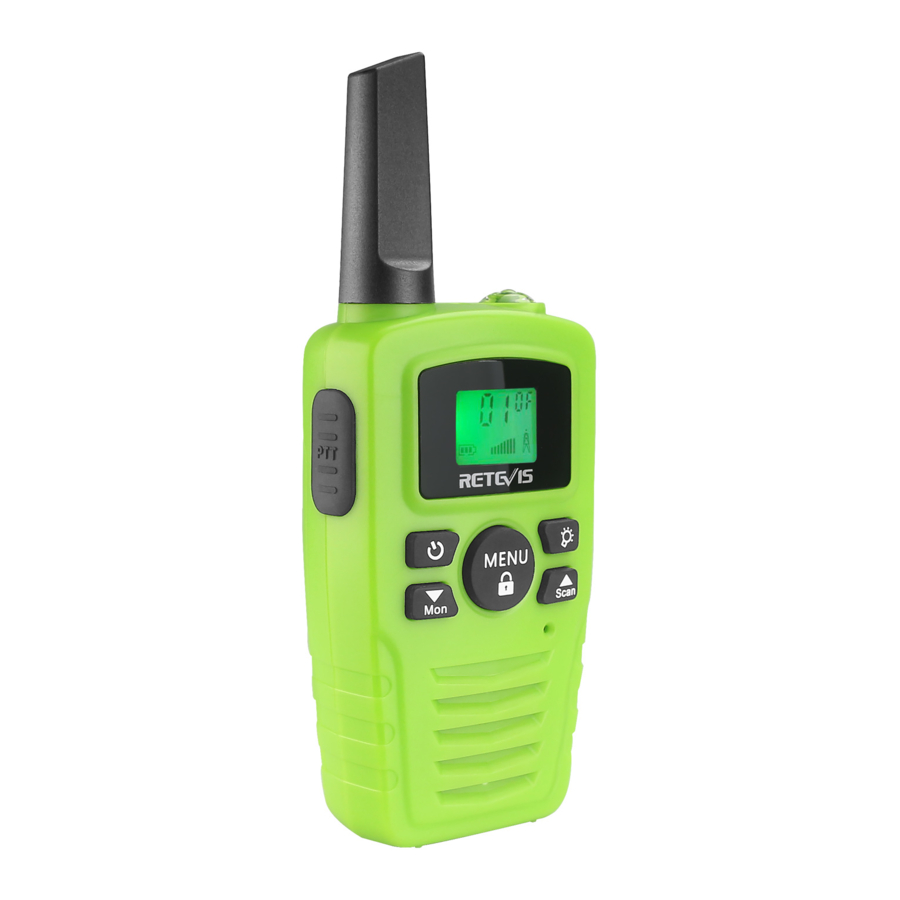

Retevis RA635 - Priručnik za dvosmjerni radio

Pregled

Prije korištenja uređaja

Uklonite kopču za remen
Prije umetanja baterija u uređaj, prvo povucite zasun kopče za remen od uređaja (vidi SLIKA02)

Ugradnja baterija

1. Spustite poklopac odjeljka za baterije (vidi sliku 03).

2. Umetnite 4 * AAA baterije (nisu uključene)
3. Postavite baterije prema polaritetu označenom na odjeljku za baterije.
4. Nakon postavljanja baterija u ispravne položaje, vratite poklopac baterije (vidi SLIKA04)


Korištenje uređaja

1. Uključivanje/isključivanje uređaja:
   Uključite uređaj: pritisnite i držite tipku za uključivanje/isključivanje 3 sekunde, a zatim ćete čuti zvučni signal.
   Isključite uređaj: pritisnite i držite tipku za uključivanje/isključivanje 3 sekunde, a zatim ćete čuti zvučni signal.

2. Podešavanje glasnoće:
   Za povećanje glasnoće pritisnite tipku Gore , a za smanjenje glasnoće pritisnite tipku Dolje .
   Napomena: Razina glasnoće prikazuje se na zaslonu.

3. Indikacija slabe baterije.
   Razina napona baterije označena je brojem kvadrata unutar ikone baterije na LCD zaslonu.

   	Baterija puna
   	Baterija 2/3 napunjena
   	Baterija 1/3 napunjena
   	Baterija prazna

   Kada je napon baterije nizak, ikona baterije će treptati i čut će se zvučni signal koji označava da je potrebno zamijeniti ili napuniti baterije.

4. Primanje / odašiljanje komunikacija:
   Uređaji su u načinu rada 'Prijem' kada su uključeni i ne odašilju. Kada se primi signal na trenutnom kanalu, LCD zaslon će prikazati prijem. Kada pritisnete tipku PTT (pritisni za razgovor), uređaji se prebacuju u način rada "Odašiljanje". Držite uređaj u okomitom položaju s mikrofonom 5-10 cm od usta. Dok držite tipku PTT, govorite u mikrofon normalnim tonom glasa. Otpustite tipku PTT kada završite s odašiljanjem. Da bi drugi primili vaš prijenos, moraju biti na istom kanalu kao i vi.
   Napomena:

   1. Maksimalni domet razgovora je 2 km, ovisit će o vašem okruženju i okolišu. Na njega će utjecati prepreke kao što su brda ili zgrade.

   2. Nemojte pokušavati koristiti dva uređaja koji su udaljeni manje od 1,5 mm (5 stopa), inače možete doživjeti smetnje.

5. Promjena kanala:
   Pritisnite tipku MENU jednom, broj kanala će treptati na zaslonu.
   Pritisnite tipku gore / dolje za promjenu kanala, pritisnite tipku PTT za potvrdu i povratak u stanje pripravnosti.
   Napomena: Ako se ne pritisne nijedna tipka unutar 15 sekundi tijekom postavljanja, uređaj će se vratiti u stanje pripravnosti.

6. CTCSS+DCS
   Pritisnite tipku MENU dvaput, trenutni CTCSS (DCS) kod će treptati na zaslonu, pritisnite tipku gore / dolje za promjenu 99 dostupnih kodova. Pritisnite tipku PTT za potvrdu i povratak u stanje pripravnosti. Radio bez licence koji radi na frekvencijskom pojasu PMR446 MHZ, uređaj ima 16 dostupnih radio kanala. Ako u vašoj blizini ima mnogo korisnika uređaja, postoji mogućnost da neki od korisnika rade na istom radio kanalu. Kako biste spriječili primanje signala od drugih korisnika, integrirani su podkanali. Kada koristite CTCSS (DCS), ton niske frekvencije (između 67-250 HZ) bit će poslan zajedno s glasovnim signalom. Na raspolaganju je 99 tonova za odabir. Slobodni ste odabrati jedan od 99 dostupnih podkanala. Zbog filtriranja, ti podkanali općenito neće biti čujni, tako da neće ometati komunikaciju.

7. VOX (funkcija bez ruku)
   Pritisnite tipku MENU tri puta, trenutna postavka VOX-a će treptati na zaslonu i prikazat će se ikona VOX-a.
   Pritisnite gore za postavljanje razine osjetljivosti VOX-a između razine 1 i 3 (razina 3 je visoka razina osjetljivosti).
   Pritisnite dolje dok se na zaslonu ne pojavi "OF" za isključivanje VOX-a. Pritisnite tipku PTT za potvrdu i povratak u stanje pripravnosti. U VOX načinu rada, radio će odašiljati signal kada ga aktivira vaš glas ili drugi zvuk oko vas. VOX rad se ne preporučuje ako planirate koristiti svoj uređaj u bučnom ili vjetrovitom okruženju. Napomena: VOX način rada bit će poništen kada pritisnete tipku PTT

8. Skeniranje aktivnog radio kanala
   Pritisnite i držite tipku GORE 2 sekunde: indikator funkcije "SCAN" pojavit će se na zaslonu i kanal će se kontinuirano skenirati od 1 do 16. Nakon što se pronađe aktivni kanal, skeniranje će se zaustaviti i možete slušati prijenos. Kada se prijenos na pronađenom kanalu zaustavi, skeniranje će se automatski nastaviti. Napomena: Ako pritisnete tipku PTT dok slušate pronađeni kanal, uređaj će se vratiti u stanje pripravnosti na pronađenom kanalu.

9. Monitor
   Pritisnite i držite tipku DOLJE oko 3 sekunde za aktiviranje monitora.
   Otpustite tipku DOLJE za povratak u stanje pripravnosti.

10. Postavljanje tona poziva
    Uređaj ima 10 tonova poziva. Pritisnite tipku MENU 4 puta, prikazuje se "CA" i trenutni ton poziva.
    Pritisnite tipku GORE / Dolje za promjenu drugog tona poziva. Pritisnite tipku PTT za potvrdu i povratak u stanje pripravnosti. 11, Slanje tona poziva. Pritisnite tipku CALL jednom brzo, ton poziva će se prenijeti na postavljenom kanalu.

12. Roger Beep Uključeno/Isključeno
    Nakon što se otpusti tipka PTT, uređaj će poslati roger zvučni signal kako bi potvrdio da ste prestali govoriti. Pritisnite tipku MENU 5 puta, prikazat će se "Ro".
    Pritisnite tipku GORE /Dolje za onemogućavanje roger zvučnog signala UKLJUČENO/ISKLJUČENO. Pritisnite tipku PTT za potvrdu odabira i povratak u stanje pripravnosti.

13. Pozadinsko osvjetljenje zaslona
    Pritisnite bilo koju tipku osim tipke MENU za aktiviranje pozadinskog osvjetljenja LCD zaslona. Pozadinsko osvjetljenje će svijetliti oko 5 sekundi.

14. Priključak za slušalice
    Uređaj se može koristiti sa slušalicama (ako su slušalice pakirane zajedno s uređajem). Priključak se nalazi na vrhu uređaja. Umetnite utikač slušalice u priključak (utičnica od 2,5 mm). Na slušalici se nalazi mala tipka "PTT" koja ima istu funkciju kao i tipka PTT na uređaju. Kada koristite tipku PTT sa slušalice, također morate koristiti mikrofon sa slušalice za razgovor. Napomena: Nemojte spajati druge slušalice, to može oštetiti vaš uređaj.
15. Funkcija uštede baterije:
    Kada se uređaj ne koristi 6 sekundi, automatski se aktivira ekonomični način rada. To ne utječe na prijem prijenosa i stanje pripravnosti se automatski ponovno aktivira čim se detektira signal.

16. Ugrađena svjetiljka
    Vaš uređaj ima ugrađenu svjetiljku koja se može koristiti za slanje svjetlosnih signala ili za naše potrebe osvjetljenja.

17. Zaključavanje i otključavanje uređaja
    Pritisnite i držite tipku MENU 3 sekunde za zaključavanje uređaja. Ikona zaključavanja tipke prikazuje se na LCD zaslonu. Pritisnite i držite tipku MENU 3 sekunde za otključavanje uređaja.

18. Tehničke specifikacije

    Frekvencija	PMR446
    Kanali	16 kanala
    Podkod	CTCSS 38+DCS61
    Snaga prijenosa	=<500mW ERP
    Domet	Do 2 km (otvoreno polje)
    Vrsta baterije	4xAAA alkalne/punjive baterije (nisu uključene)
    Vrsta modulacije	FM – F3E
    Razmak kanala	12,5 kHz (uski pojas)

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Retevis RA635 - Priručnik za dvosmjerni radio
