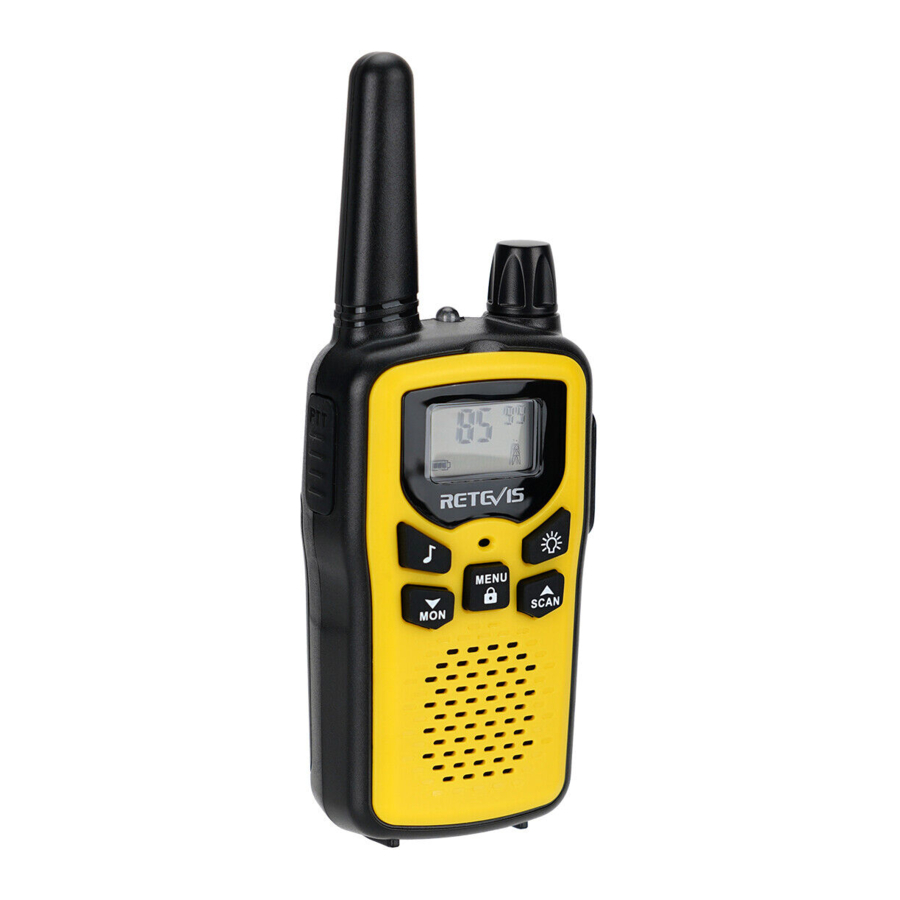

Retevis RA36 - Upute za korištenje dvosmjerne radio stanice

Paket

Paket uključuje 3 komada voki-tokija s radom bez dozvole, koji su u skladu s Europskim odborom za radiokomunikacije i Saveznim zakonom o komunikacijama. To je simpleks uređaj koji radi na dodijeljenim frekvencijama. Isporučuju se s 22 (američka) kanala i LCD zaslonom s pozadinskim osvjetljenjem, što omogućuje kilometražu na otvorenim područjima).

Napomena: Pažljivo pročitajte upute za uporabu prije korištenja opreme i sačuvajte ih za buduće konzultacije!

Mjere opreza

• Kako biste izbjegli rizik od opeklina, nemojte koristiti uređaj ako je antena na bilo koji način oštećena.
• Nemojte koristiti uređaj u potencijalno eksplozivnom okruženju (npr. oko pumpi, na donjoj palubi broda ili oko instalacije za skladištenje goriva ili kemijskih proizvoda).
• Ako putujete automobilom ili biciklom, zaustavite se prije korištenja uređaja.
• Isključite uređaj ako ste u zrakoplovu ili u bolnici.
  Nikada nemojte koristiti uređaj u neposrednoj blizini radija kako biste izbjegli smetnje.
• Izvadite baterije ako se uređaj ne koristi dulje vrijeme. Nikada nemojte miješati korištene baterije s novima.
• Držite odašiljač i antenu najmanje 5 cm od lica. Usmjerite antenu prema gore i govorite normalno.
• Očistite uređaj vlažnom krpom. Izbjegavajte korištenje sredstava za čišćenje i otapala.
• Nemojte modificirati uređaj na bilo koji način. U slučaju oštećenja, osigurajte da uređaj provjeri kvalificirani stručnjak

Uređaj se ne može koristiti za kontaktiranje hitnih službi

Početak rada

Resetiranje: pritisnite tipku[]za uključivanje, može se vratiti na zadane postavke

PRIJE UPORABE

Uklanjanje kopče za remen
Prije umetanja baterija u uređaje, prvo povucite i držite zasun na kopči za remen i gurnite kopču za remen prema gore kako biste je uklonili

Ugradnja baterije

1. Za korištenje nepunjivih baterija:
   1. Otvorite poklopac pretinca za baterije.
   2. Umetnite 4 x AAA baterije (nisu uključene)
   3. Ugradite bateriju prema oznakama polariteta na pretincu za baterije.
   4. Nakon što ste bateriju postavili u ispravan položaj, zamijenite
2. Za korištenje punjivih baterija s voki-tokijem
   Napunite punjivu bateriju na radiju pomoću navedenog kabela za punjenje.

Korištenje uređaja

Uključivanje/isključivanje uređaja

1. Uključivanje: Okrenite gumb za uključivanje/isključivanje glasnoće u smjeru kazaljke na satu dok se ne čuje zvučni signal;
2. Isključivanje: Okrenite gumb za uključivanje/isključivanje glasnoće u smjeru suprotnom od kazaljke na satu.

Podešavanje glasnoće

1. Pojačavanje glasnoće: Okrenite gumb za uključivanje/isključivanje glasnoće u smjeru kazaljke na satu;
2. Smanjivanje glasnoće: Okrenite gumb za uključivanje/isključivanje glasnoće

Razina napunjenosti baterije/indikacija niske razine baterije

Razina napunjenosti baterije označena je brojem kvadrata prisutnih unutar ikone baterije na LCD zaslonu.

Baterija puna

Baterija 2/3 napunjena

Baterija 1/3 napunjena

Baterija prazna

Kada je razina napunjenosti baterije niska, ikona baterije će treptati i čut će se zvučni signal koji označava da je potrebno zamijeniti ili napuniti baterije.

Primanje/slanje komunikacija

Uređaji su u načinu rada "Prijem" kada su uključeni i ne šalju.

Kada se signal primi na aktivnom kanalu, LCD zaslon će se prikazati u prijemu.

Kada pritisnete tipku PTT (pritisni za razgovor), uređaj se prebacuje u način rada "Prijenos".

Držite uređaj u okomitom položaju s MIC-om (mikrofonom) 3-5 cm od usta. Dok držite tipku PTT, govorite u mikrofon normalnim tonom glasa.

Otpustite tipku PTT kada završite s prijenosom. Da bi drugi primili vaš prijenos, moraju biti na istom kanalu kao i vi.

Napomena:

1. Domet razgovora ovisi o terenu i vremenskim uvjetima. Na njega će utjecati prepreke kao što su brda, grmlje ili zgrade.
2. Ne pokušavajte koristiti dva uređaja koji su udaljeni manje od 1,5 m (5 stopa).
   U suprotnom, možete naići na smetnje.

Promjena kanala

Pritisnite tipku MENU jednom, broj kanala će se pojaviti na zaslonu.
Pritisnite tipku gore▲/dolje▼ za promjenu kanala.

Pritisnite tipku PTT za potvrdu i povratak u stanje čekanja.

Napomena: ako se ne pritisne nijedna tipka unutar 10 31 sekunde tijekom postavljanja, uređaj će se vratiti u stanje čekanja.

99 kodova privatnosti

Pritisnite tipku MENU dva puta, trenutni kod privatnosti će se pojaviti na zaslonu.

Pritisnite tipku PTT za potvrdu i povratak u stanje pripravnosti. Pritisnite tipku gore ▲/dolje▼ za promjenu 99 dostupnih kodova privatnosti.

Korištenjem kodova privatnosti, vaš kanal neće biti lako zauzet ili ometan od strane drugih. To vašu komunikaciju čini sigurnijom i privatnijom.

VOX (funkcija bez ruku)

Pritisnite tipku MENU tri puta, trenutna postavka VOX-a će se pojaviti na zaslonu i prikazat će se ikona VOX-a,

Pritisnite tipku UP▲ za postavljanje razine osjetljivosti VOX-a između razine 1 i 3 (razina 3 je visoka razina osjetljivosti).

Pritisnite tipku dolje▼ dok se na zaslonu ne pojavi "OFF" za isključivanje VOX-a. Pritisnite tipku PTT za potvrdu i povratak u stanje čekanja. U VOX načinu rada, radio će odašiljati signal kada ga aktivira vaš glas ili drugi zvuk oko vas. VOX rad se ne preporučuje ako planirate koristiti svoj uređaj u bučnom ili vjetrovitom okruženju.

Napomena: Način rada VOX bit će poništen kada pritisnete tipku PTT

Skeniranje aktivnog radio kanala

Pritisnite i držite tipku UP▲ 2 sekunde: Indikator funkcije "SCAN" pojavit će se na zaslonu i kanal će se kontinuirano skenirati od 1 do 22. Kada se pronađe aktivni kanal, skeniranje će se zaustaviti i možete slušati prijenos.

Kada prijenos na pronađenom kanalu prestane, skeniranje će se automatski nastaviti. Napomena: Ako pritisnete tipku PTT dok slušate pronađeni kanal,

Monitor

Pritisnite i držite tipku DOWN▼ oko 3 sekunde za aktiviranje monitora. Otpustite tipku DOWN ▼ za povratak u stanje čekanja.

Postavljanje tonova poziva

Uređaj ima 10 tonova poziva. Pritisnite tipku MENU 4 puta, "CA" se prikazuje i na trenutnom tonu poziva. Pritisnite tipku UP▲/Down▼ za promjenu drugog tona poziva.

Pritisnite tipku PTT za potvrdu i povratak u stanje čekanja.

Slanje tona poziva

Pritisnite tipku tipku; ton poziva bit će poslan na kanalu za postavljanje.

Uključivanje/isključivanje tona tipki

Kada se pritisne tipka, uređaj će kratko zapištati. Za postavljanje tona tipki.

• Pritisnite tipku MENU pet puta. Prikazat će se "to".
• Pritisnite ▲ za omogućavanje (ON) ili ▼ onemogućavanje tonova tipki (OFF)
• Pritisnite tipku PTT za potvrdu odabira i povratak u stanje čekanja.

Uključivanje/isključivanje Roger zvučnog signala

Nakon što se tipka PTT otpusti, uređaj će poslati Roger zvučni signal za potvrdu da ste prestali govoriti.

Pritisnite tipku MENU šest puta; Prikazat će se "ro".

Pritisnite tipku UP▲/Down▼ za onemogućavanje Roger zvučnog signala ON/OFF. Pritisnite tipku PTT za potvrdu odabira i povratak u stanje čekanja.

Dvostruko čekanje

Funkcija dvostrukog čekanja omogućuje uređaju primanje poruka s dva kanala

• Pritisnite tipku MENU- 7 puta, znak 2CH treperi na zaslonu
• Pritisnite tipku ▲gore ili tipku dolje za odabir drugog kanala i odaberite (OF) za zatvaranje funkcije dvostrukog čekanja
• Pritisnite tipku PTT za potvrdu odabira i povratak u stanje čekanja.

Zaslon s pozadinskim osvjetljenjem

Pritisnite bilo koju tipku osim tipke MENU za aktiviranje pozadinskog osvjetljenja LCD zaslona. Pozadinsko osvjetljenje će svijetliti oko 5 sekundi.

Priključak za slušalice

Uređaj se može koristiti sa slušalicama (ako su slušalice zapakirane zajedno s uređajem).

Priključak se nalazi na vrhu uređaja.

Umetnite utikač slušalica u priključak (utičnica 2,5 mm). Na slušalicama se nalazi mala tipka "PTT" koja ima istu funkciju kao i tipka PTT na uređaju.

Kada koristite tipku PTT sa slušalica, morate koristiti i mikrofon sa slušalica za razgovor. Napomena: Nemojte spajati druge slušalice; to može oštetiti vaš uređaj.

Funkcija uštede baterije

Kada se uređaj ne koristi 6 sekundi, automatski se aktivira ekonomski način rada. To ne utječe na prijem prijenosa, a način čekanja se automatski ponovno aktivira čim se detektira signal.

Ugrađena svjetiljka

Vaš uređaj ima ugrađenu svjetiljku koja se može koristiti za slanje svjetlosnih signala ili za naše potrebe osvjetljenja.

Zaključavanje i otključavanje uređaja

Pritisnite i držite tipku MENU 3 sekunde za zaključavanje uređaja.

Pritisnite i držite tipku MENU 3 sekunde za otključavanje uređaja.

Tehničke specifikacije

Kanal:	22(FRS)
Frekvencija:	462.5625MHz ~ 467.7125MHz
Kod privatnosti:	99 grupa
Snaga prijenosa	≤0.5W
Raspon	Do 5 milja na otvorenom polju
Vrsta baterije	4 x AAA alkalne/punjive baterije (DC 6.0V Napon baterije: 1.5V)
Vrsta modulacije	FM-F3E
Razmak kanala	12.5 kHz

Kanal i frekvencija (MHZ)
SAD (22 CH)

ch.	Frekvencija	ch.	Frekvencija	ch.	Frekvencija	ch.	Frekvencija
1	462.5625	5	462.6625	9	467.5875	13	467.6875
2	462.5875	6	462.6875	10	467.6125	14	467.7125
3	462.6125	7	462.7215	11	467.6375	15	462.5500
4	462.6375	8	467.5625	12	467.6625	16	462.5750
17	462.6000	18	462.6250	19	462.6500	20	462.6750
21	462.7000	22	462.7250

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
